Номер по Госреестру СИ: 60331-15
60331-15 Мультипликаторы динамометрические электрические
(EVOTORQUE®)
Назначение средства измерений:
Мультипликаторы динамометрические электрические серии EVOTORQUE® (далее -мультипликаторы) предназначены для воспроизведения крутящего момента силы при нормированной затяжке резьбовых соединений с установленной погрешностью и сигнализации о достижении нормированного значения.
Внешний вид.
Мультипликаторы динамометрические электрические
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус мультипликаторов.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе: «Мультипликаторы динамометрические электрические серии EVOTORQUE®. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мультипликаторам динамометрическим электрическим серии EVOTORQUE®
1. Техническая документация «Norbar Torque Tools Ltd.», Великобритания.
Поверка
Поверкаосуществляется в соответствии с МП АПМ 16-14 «Мультипликаторы динамометрические электрические серии EVOTORQUE®. Методика поверки» утверждённой ГЦИ СИ ООО «Ав-топрогресс-М» в декабре 2014 г.
Перечень основного оборудования необходимого для поверки:
-
- рабочий эталон 2-го разряда по ГОСТ Р 8.752-2011, ПГ ±1%.
-
- плита поверочная, ГОСТ 10905-86, КТ1;
-
- головка оптическая делительная ОДГ-60, ГОСТ 9016-77.
Изготовитель
«Norbar Torque Tools Ltd.», Великобритания,
Адрес: Beaumont Road, Banbury, Oxfordshire OX16 1XJ, UK
Тел.: +44 01295 270333, Факс: +44 01295 753643
e-mail: enquiry@norbar.com
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»
125829, г. Москва, Ленинградский пр-т, д. 64, офис 501 Н.
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail: info@autoprogress-m.ru
Принцип действия мультипликаторов основан на преобразовании, передаче, увеличении крутящего момента силы и использовании силы реакции опоры.
Мультипликаторы включают в себя электрический двигатель, который вращает редуктор планетарного типа, реакционную опору и присоединительный квадрат. В зависимости от модели мультипликатора редуктор имеет разное число ступеней планетарных передач. В зависимости от количества ступеней мультипликаторы имеют разный коэффициент усиления.
При достижении заранее установленного значения крутящего момента силы мультипликаторы сигнализируют об этом посредством световой индикации.
Управление мультипликаторами осуществляется при помощи встроенной 3-кнопочной клавиатуры.
Реакционная опора предназначена для поглощения реактивной силы, возникающей при создании крутящего момента силы. В процессе эксплуатации реакционная опора должна упираться в ближайший жесткозакрепленный конструкционный элемент.
Выпускаемые модификации мультипликаторов различаются диапазоном измерения крутящего момента силы.

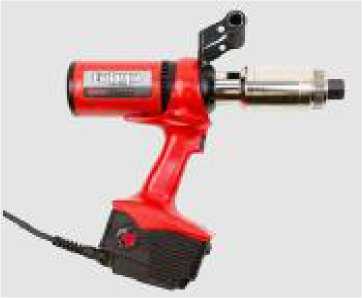

Фотография общего вида мультипликаторов динамометрических электрических серии EVOTORQUE®
Пломбирование мультипликаторов динамометрических электрических серии EVOTORQUE® не производится, ограничение доступа к узлам обеспечено конструкцией самого корпуса, который является неразборным.
В комплект поставки входят:
-
- мультипликатор;
-
- комплект принадлежностей и приспособлений;
-
- руководство по эксплуатации;
-
- методика поверки МП АПМ 16-14.
Модель |
Диапазон измерений крутящего момента силы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
Диапазон измерений угла поворота, ° |
Пределы допускаемой абсолютной погрешности угла поворота, ...° |
Размер присоединительного квадрата, мм, (дюйм) |
Масса без реакционного упора, кг, не более |
Габаритные размеры (ДхШхВ), мм, не более |
ET-72- 1000-230 |
200 - 1000 |
±3 |
0 - 360 |
±2 |
19,05 (3/4) |
10,4 |
390х135,5х 435 |
ET-72- 1350-230 |
270 - 1350 |
19,05 (3/4) |
10,4 |
390х135,5х 435 | |||
ET-72- 2000-230 |
400 - 2000 |
25,4 (1) |
10,8 |
425х135,5х 435 | |||
ET-92- 4000-230 |
800 - 4000 |
25,4 (1) |
12,9 |
450х135,5х 435 | |||
ET-119- 6000-230 |
1200 - 6000 |
38,1 (1 1/2) |
16,8 |
480х135,5х 435 | |||
ET2-72- 1000-230 |
200 - 1000 |
19,05 (3/4) |
10,4 |
390х135,5х 435 | |||
ET2-72- 1350-230 |
270 - 1350 |
19,05 (3/4) |
10,4 |
390х135,5х 435 | |||
ET2-72- 2000-230 |
400 - 2000 |
25,4 (1) |
10,8 |
425х135,5х 435 | |||
ET2-92- 2700-230 |
5400 - 2700 |
25,4 (1) |
12,9 |
450х135,5х 435 | |||
ET2-92- 4000-230 |
800 - 4000 |
25,4 (1) |
12,9 |
450х135,5х 435 | |||
ET2-119- 6000-230 |
1200 - 6000 |
38,1 (1 1/2) |
16,8 |
480х135,5х 435 | |||
ET2-119- 7000-230 |
1400 - 7000 |
38,1 (1 1/2) |
18,8 |
520х135,5х 435 |
Диапазон рабочей температуры для всех моделей от минус 20 до плюс 50 °С.
