Номер по Госреестру СИ: 64031-16
64031-16 Измерители крутящего момента силы цифровые
(TruСheck и TruCheсk Plus)
Назначение средства измерений:
Измерители крутящего момента силы цифровые ТгиСЬеск и ТгиСЬеск Plus (далее - измерители) предназначены для использования при поверке и калибровке ключей (отвёрток) моментных.
Внешний вид.
Измерители крутящего момента силы цифровые
Рисунок № 1
Внешний вид.
Измерители крутящего момента силы цифровые
Рисунок № 2
Внешний вид.

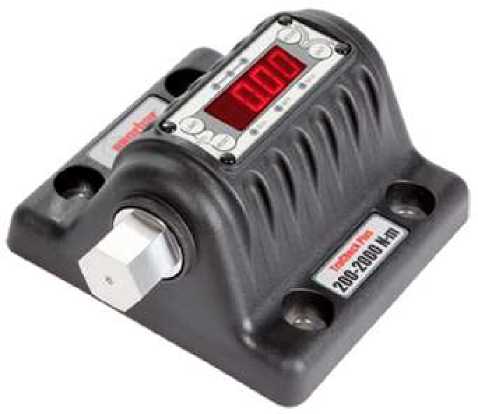

Измерители крутящего момента силы цифровые
Рисунок № 3
Внешний вид.

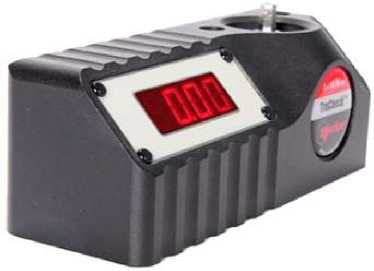

Измерители крутящего момента силы цифровые
Рисунок № 4
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 18.05.2021
Номер записи - 155282
ID в реестре СИ - 377682
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
TruCheck Plus 350, TruCheck Plus 3, TruCheck Plus 25, TruCheck Plus 2000, TruCheck Plus 1000, TruCheck Plus 2000, TruCheck 350, TruCheck 3, TruCheck 25, TruCheck 2000, TruCheck, TruChech Plus 2000, Tru-Check Plus 350, Tru-Check Plus 25, Tru-Check Plus 2000, Tru-Check Plus 1000, Tru-Check 350, Tru-Check 1000, Tru-Check 25,
Производитель
Изготовитель - Фирма "Norbar Torque Tools Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 217
Выдано извещений - 0
Кол-во периодических поверок - 118
Кол-во средств измерений - 59
Кол-во владельцев - 38
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 1442 дн.
Приказы РСТ, где упоминается данный тип СИ
№585 от 2016.05.18 Об утверждении типов средств измерений
Наличие аналогов СИ: Измерители крутящего момента силы цифровые (TruСheck и TruCheсk Plus)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
64031-16 Измерители крутящего момента силы цифровые (TruСheck и TruCheсk Plus) Фирма "Norbar Torque Tools Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
88509-23 Измерители крутящего момента силы (NXTT) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
Все средства измерений Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
28914-05 01.04.2010 |
Измерители крутящего момента цифровые, Tru-Check, Tru-Check Plus Фирма "Norbar Torque Tools Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
28915-05 01.04.2010 |
Ключи моментные предельные, 550, 800, 1000, 1500 Фирма "Norbar Torque Tools Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
28916-05 01.04.2010 |
Ключи моментные предельные, 5, 60, 100, 200, 300, 330, 400, SL Фирма "Norbar Torque Tools Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
28917-05 01.04.2010 |
Ключи моментные предельные динамометрические, 3AR, 4(AR, R), 5AR( R ) Фирма "Norbar Torque Tools Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
29738-05 01.08.2010 |
Измерители крутящего момента силы цифровые профессиональные, Pro-Test Фирма "Norbar Torque Tools Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
29739-05 01.08.2010 |
Измерители крутящего момента силы, TST Фирма "Norbar Torque Tools Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
29740-05 01.08.2010 |
Измерители крутящего момента силы, TTT Фирма "Norbar Torque Tools Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
40491-09 01.06.2014 |
Установки для поверки датчиков крутящего момента, 21400, 21420, 21421, 21427, 21428, 21515 Фирма "Norbar Torque Tools Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
44028-10 01.04.2015 |
Ключи моментные предельные, 550, 800, 1000, 1500, 550 TH (TH P), 550 P, 800 P, 1000 P, 1500 P Фирма "Norbar Torque Tools Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
44029-10 01.04.2015 |
Ключи моментные предельные, 3AR, 3AR P, 4TH, 4TH P, 4AR, 4R, 4R P, 4R split, 5AR, 5AR P, 5R, 5R P, 5R split, 6R Фирма "Norbar Torque Tools Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
44030-10 01.04.2015 |
Ключи моментные предельные регулируемые, 5, 60, 100, 200, 300, 400, SL, TT Фирма "Norbar Torque Tools Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
44103-10 27.01.2025 |
Измерители крутящего момента силы цифровые профессиональные, Pro-Test Фирма "Norbar Torque Tools Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
44104-10 01.04.2015 |
Измерители крутящего момента силы, TTT Фирма "Norbar Torque Tools Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
44105-10 01.04.2015 |
Измерители крутящего момента силы, T-BOX Фирма "Norbar Torque Tools Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
44106-10 01.04.2015 |
Измерители крутящего момента цифровые, Tru-Check и Tru-Check Plus Фирма "Norbar Torque Tools Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
45234-10 01.08.2015 |
Измерители крутящего момента силы кольцевые, ATT Фирма "Norbar Torque Tools Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
60331-15 01.04.2020 |
Мультипликаторы динамометрические электрические, EVOTORQUE® Фирма "Norbar Torque Tools Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
60332-15 01.04.2020 |
Мультипликаторы динамометрические пневматические электронные, Pneutorque® PTM-52, Pneutorque® PTM-72, Pneutorque® PTME-72 Фирма "Norbar Torque Tools Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
61040-15 30.06.2021 |
Ключи моментные предельные, Industrial мод. 3AR, 3AR P, 4TH, 4TH P, 4AR, 4R, 4R P, 4R split, 5AR, 5AR P, 5R, 5R P, 5R split, 6R split Фирма "Norbar Torque Tools Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
61045-15 27.01.2025 |
Ключи моментные предельные, Professional мод. 550, 550Р, 550ТН, 550ТНР, 650, 650P, 650TH, 650THP, 800, 800P, 1000, 1000P, 1500, 1500P Фирма "Norbar Torque Tools Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
62184-15 03.11.2021 |
Ключи моментные предельные, TT, TTi, ТТ Non Magnetic, TTf, TTfth, SLO, Professional Model 5, Professional, Professional TH, Professional THP, Professional P Фирма "Norbar Torque Tools Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
64031-16 18.05.2021 |
Измерители крутящего момента силы цифровые, TruСheck и TruCheсk Plus Фирма "Norbar Torque Tools Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
64545-16 11.07.2026 |
Измерители крутящего момента силы, TTT-FMT, TTT-STB, TTT-STT, TTT-ATT, TTT-RTT Фирма "Norbar Torque Tools Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
64546-16 11.07.2021 |
Измерители крутящего момента силы, T-BOX XL-FMT, T-BOX XL-STB, T-BOX XL-STT, T-BOX XL-ATT, T-BOX XL-RTT Фирма "Norbar Torque Tools Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
67157-17 03.04.2027 |
Установки для поверки датчиков крутящего момента силы, 21400, 21421, 21427, 21428, 21429, 21842 Фирма "Norbar Torque Tools Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Кто поверяет Измерители крутящего момента силы (NXTT)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 3 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 12 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 15 | 1 | 0 | 12 | 0 | 9 | 0 | 9 | |
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 20 | 5 | 15 | 0 | 18 | 5 | 13 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 20 | 0 | 18 | 0 | 8 | 0 | 8 | ||
| ООО "КВАЗАР" (RA.RU.310696) | 19 | 9 | 9 | 0 | 15 | 7 | 8 | |||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 1 | 1 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП «УНИИМ» (01.00258-2011) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 27 | 0 | 26 | 0 | 18 | 0 | 18 | ||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 9 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 2 | 1 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "УНИИМ" (RA.RU.311285) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 19 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 19 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 21 | 11 | 1 | 20 | 0 | 21 | 1 | 20 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 7 | 2 | 0 | 7 | 0 | 6 | 0 | 6 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Измерители крутящего момента силы (NXTT)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Калужский ЦСМ Калужская область |
160 | 6695 |
|
ФБУ Калужский ЦСМ Калужская область |
300 | 6695 |
|
ФБУ Калужский ЦСМ Калужская область |
795 | 6695 |
|
ФБУ Калужский ЦСМ Калужская область |
801 | 6695 |
|
ФБУ Калужский ЦСМ Калужская область |
995 | 6695 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус измерителей.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений приведена в документе: «Измерители крутящего момента силы цифровые TruCheck и TruCheck Plus. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям крутящего момента силы цифровым TruCheck и TruCheck PlusГОСТ Р 8.752-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы».
Техническая документация «Norbar Torque Tools Ltd», Великобритания.
Поверка
Поверкаосуществляется по ГОСТ Р 8.796-2012 «Государственная система обеспечения единства измерений. Измерители крутящего момента силы. Методика поверки».
Знак поверки наносится на свидетельство о поверке.
Основное средство поверки (эталон) - эталоны 1-го разряда по ГОСТ 8.752-2011.
Изготовитель
«Norbar Torque Tools Ltd.», Великобритания
Beaumont Road, Banbury, Oxfordshire, OX16 IXJ
Телефон: +44 (0)1295 270333
E-mail: enquiry@norbar.com
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»
125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н
Тел./Факс: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Принцип действия измерителей заключается в преобразовании деформации упругого тела датчика, с наклеенными на нём тензорезисторами, в пропорциональный, приложенному крутящему моменту силы, сигнал разбаланса тензометрического моста.
Измерители представляют собой конструктивно объединенный в один корпус датчик крутящего момента силы, промежуточный преобразователь (измерительную схему) и цифровой дисплей.
Для проведения измерений крутящего момента силы, измерители неподвижно крепятся к рабочей поверхности стола в горизонтальном положении через отверстия в корпусе двумя или четырьмя болтами (в зависимости от модели).
Измерители крутящего момента силы цифровые ТгиСЬеск Plus дополнительно оборудованы клавишами выбора режима работы, выбора единицы измерения, а также клавишами «сброс» и «предел» для настройки предельного значения измеряемого крутящего момента силы.
Конструкция измерителей крутящего момента силы цифровых ТгиСЬеск Plus предусматривает подсоединение измерителя к персональному компьютеру с помощью стандартного разъема RS-232C для визуализации, регистрации результатов измерений и распечатки протоколов на принтере. Питание измерителей осуществляется от сети переменного тока через блок питания.
Выпускаемые модели измерители крутящего момента силы различаются диапазоном измерения крутящего момента силы, имеют различные габариты и массу.
Общий вид измерителей крутящего момента силы цифровых ТгиСЬеск и ТгиСЬеск Plus представлен на рисунках 1 - 4.
Рисунок 1 - Общий вид измерителей крутящего момента силы цифровых ТшСЬеск 350, ТшСЬеск 1000, ТшСЬеск 2000
Рисунок 2 - Общий вид измерителей крутящего момента силы цифровых ТшСЬеск Plus 350, ТшСЬеск Plus 1000, ТшСЬеск Plus 2000
Рисунок 3 - Общий вид измерителей крутящего момента силы цифровых TruCheck 3, TruCheck 10, TruCheck 25

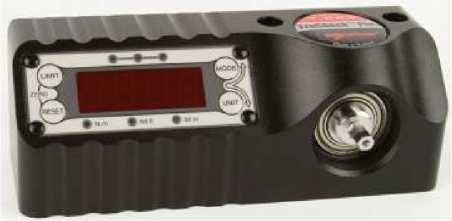

Рисунок 4 - Общий вид измерителей крутящего момента силы цифровых TruCheck Plus 3, TruCheck Plus 10, TruCheck Plus 25
Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства крепежные винты заливаются пломбирующей краской.
Таблица 1 -
|
Модель |
Диапазон измерений, Н-м |
Разрешение дисплея r, Н- м |
Пределы допускаемой абсолютной погрешности, IHi |
Размер при-соединительного квадрата, мм (дюйм) |
Масса, кг |
Габаритные размеры (Д X Ш x В), мм |
|
TruCheck 3 |
0,1 - 3,0 |
0,01 | ||||
|
TruCheck Plus 3 |
6,3 (1/4) |
64 x 175 x | ||||
|
TruCheck 10 |
1,0 - 10,0 |
0,01 |
2,6 |
72 | ||
|
TruCheck Plus 10 | ||||||
|
TruCheck 25 |
1 - 25 |
0,01 |
6,3 (1/4) |
72 x 175 x | ||
|
TruCheck Plus 25 |
±(0,01-M* + r) |
10 (3/8) |
64 | |||
|
TruCheck 350 |
10 - 350 |
0,1 |
12,5 (1/2) |
3,2 |
145,5 x 150 x | |
|
TruCheck Plus 350 |
85 | |||||
|
TruCheck 1000 |
100 - 1000 |
1 |
20 (3/4) |
4,8 | ||
|
TruCheck Plus 1000 |
145,5 x 175 x | |||||
|
TruCheck 2000 |
200 - 2000 |
1 |
25 (1) |
5,8 |
85 | |
|
TruCheck Plus 2000 |
* - M - измеренное значение крутящего момента силы, Н-м
Таблица 2 - Технические характеристики
|
Рабочий диапазон температур, °С |
от плюс 5 до плюс 40 |
|
Напряжение питания, В |
2 2 0 + 10% 220-15% |
|
Частота напряжения питания, Гц |
50±1 |
