Номер по Госреестру СИ: 64545-16
64545-16 Измерители крутящего момента силы
(TTT-FMT, TTT-STB, TTT-STT, TTT-ATT, TTT-RTT)
Назначение средства измерений:
Измерители крутящего момента силы TTT-FMT, TTT-STB, TTT-STT, TTT-ATT, TTT-RTT (далее - измерители) предназначены для использования при поверке и калибровке ключей (отвёрток) моментных, а также гайковёртов. Измерители также могут использоваться для определения крутящего момента силы при затяжке резьбовых соединений с правой и левой резьбой с нормированной погрешностью и определения крутящего момента силы, действующего на валах различного оборудования.
Внешний вид.
Измерители крутящего момента силы
Рисунок № 1
Внешний вид.
Измерители крутящего момента силы
Рисунок № 2
Внешний вид.
Измерители крутящего момента силы
Рисунок № 3
Внешний вид.
Измерители крутящего момента силы
Рисунок № 4
Внешний вид.
Измерители крутящего момента силы
Рисунок № 5
Внешний вид.
Измерители крутящего момента силы
Рисунок № 6
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус измерителей.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям крутящего момента силы TTT-FMT, TTT-STB, TTT-STT, TTT-ATT, TTT-RTT
-
1 ГОСТ Р 8.752-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы
-
2 Техническая документация «Norbar Torque Tools Ltd», Великобритания
Поверка
Поверкаосуществляется по ГОСТ Р 8.796-2012 «Государственная система обеспечения единства измерений. Измерители крутящего момента силы. Методика поверки».
Основные средства поверки:
- эталоны 1-го разряда по ГОСТ 8.752-2011.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Norbar Torque Tools Ltd.», Великобритания
Beaumont Road, Banbury, Oxfordshire, OX16 IXJ
Телефон: +44 (0)1295 270333
E-mail: enquiry@norbar.com
Испытательный центр
ООО «Автопрогресс-М»
123308, г. Москва, ул. Мневники, д.3 корп.1
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб.0
E-mail: info@autoprogress-m.ru
Принцип действия измерителей заключается в преобразовании деформации упругого тела первичного измерительного преобразователя с наклеенными на нем тензорезисторами в пропорциональный приложенному крутящему моменту силы сигнал разбаланса тензометрического моста с последующим выводом результата на дисплей вторичного измерительного преобразователя.
Измерители состоят из вторичного измерительного преобразователя TTT (Рис.1) в отдельном корпусе, снабженного двумя устройствами сопряжения, которые позволяют одновременно подсоединить три первичных измерительных преобразователя. Выбор любого из подключенных первичных преобразователей осуществляется переключателем (на два направления), расположенным на боковой стороне корпуса измерителя.
Измерители могут работать с любыми типами стандартных первичных измерительных преобразователей.
В стандартном исполнении измерители комплектуются первичными измерительными преобразователями следующих типов:
-
- измерители TTT-FMT, TTT-STB, TTT-STT комплектуются соответственно первичными измерительными преобразователями серий FMT (Рис. 2), STB (Рис. 3), STT (Рис. 4), предназначенными для поверки и калибровки ключей (отверток) моментных, а также динамометрических гайковёртов;
-
- измерители TTT-ATT комплектуются кольцевыми первичными измерительными преобразователями серии ATT (Рис. 5), предназначенными для совместного применения с гайковёртами для определения крутящего момента силы при затяжке резьбовых соединений с правой и левой резьбой;
-
- измерители TTT-RTT комплектуются первичными измерительными преобразователями серии RTT (Рис. 6), предназначенными для определения крутящего момента силы вращения валов оборудования.
Первичные измерительные преобразователи различаются диапазоном измерений крутящего момента силы, имеют различные габаритные размеры и массу.
Питание измерителей осуществляется от сети переменного тока или от быстро заряжаемого портативного батарейного источника питания.
Возможно подсоединение измерителей к компьютеру с помощью стандартных разъемов RS232 для регистрации результатов измерений, поверки (калибровки) и распечатки протоколов на принтере.

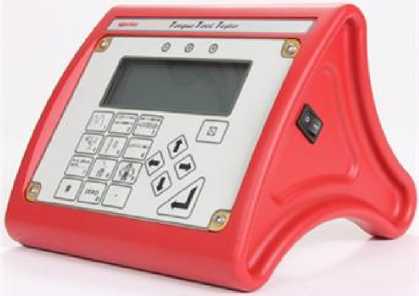

Рисунок 1 - Общий вид вторичного измерительного преобразователя TTT

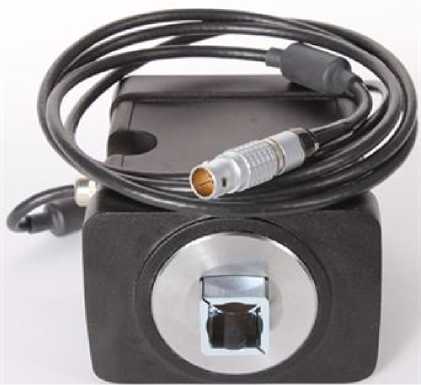

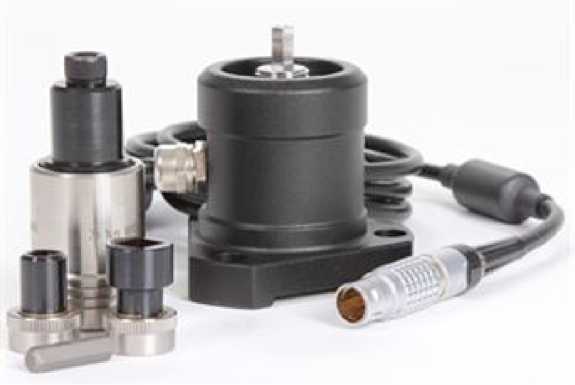

Рисунок 2 - Общий вид первичных измерительных преобразователей серии FMT

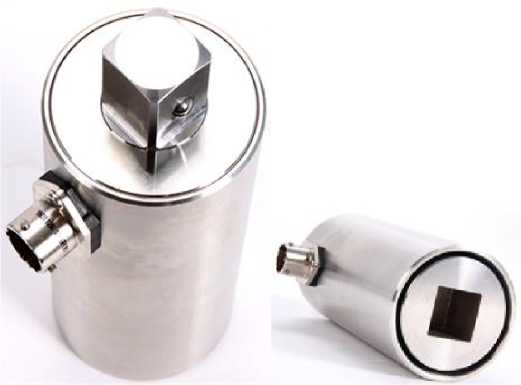

Рисунок 3 - Общий вид первичных измерительных преобразователей серии STB

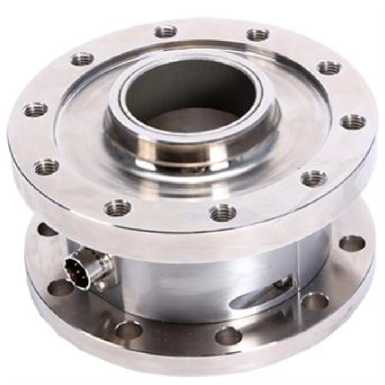

Рисунок 5 - Общий вид первичных измерительных преобразователей серии ATT

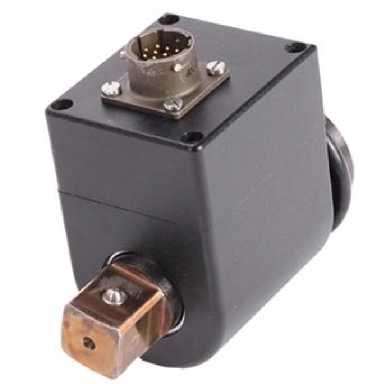

Рисунок 6 - Общий вид первичных измерительных преобразователей серии RTT
Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства крепежные винты первичных измерительных преобразователей заливаются пломбирующей краской.
Таблица 1 - измерителей TTT-FMT
Модификация |
Диапазон измерений, Н-м |
Пределы допускаемой относительной статической погрешности, % |
Размер при-соединительного квадрата, мм (дюйм) |
Габаритные размеры первичного измерительного преобразователя (ДХШ*В), мм |
Масса первичного измерительного преобразователя, г |
TTT- FMT2 |
от 0,04 до 2,00 |
±0,51) / ±12) |
6,35 (1/4) |
78x78x75 |
750 |
TTT- FMT10 |
от 0,5 до 10,0 |
±0,51) / ±13) |
6,35(1/4) |
78x78x75 |
760 |
TTT- FMT25 |
от 1,25 до 25,00 |
±0,51) / ±13) |
6,35(1/4) 9,525 (3/8) |
78x78x75 |
870 |
TTT- FMT150 |
от 7,5 до 150,0 |
±0,51) / ±13) |
9,525(3/8) 12,7 (1/2) |
110x110x81 |
2790 |
TTT- FMT400 |
от 20 до 400 |
±0,51) / ±13) |
12,7 (1/2) 19,05 (3/4) |
110x110x81 |
2160 |
TTT- MT1500 |
от 30 до 1500 |
±0,51) / ±12) |
12,7 (1/2) 19,05 (3/4) 25,4 (1) |
175x175x108 |
5450 |
|
Таблица 2 - измерителей TTT-STB
Модификация |
Диапазон измерений, Н-м |
Пределы допускаемой относительной статической погрешности, % |
Размер присоединительного квадрата, мм (дюйм) |
Габаритные размеры первичного измерительного преобразователя (ДХШ*В), мм |
Масса первичного измерительного преобразователя, г |
TTT- STB1000 |
от 20 до 1000 |
±0,51) / ±12) |
12,7 (1/2) 19,05 (3/4) |
76x110x129 |
3790 |
TTT- STB3000 |
от 150 до 3000 |
±0,51) / ±13) |
19,05 (3/4) 25,4 (1,0) |
76x110x129 |
4340 |
| |||||
Таблица 3 - измерителей TT |
T-STT | ||||
Модификация |
Диапазон измерений, Н-м |
Пределы допускаемой относительной статической погрешности, % |
Размер при-соединительного квадрата, мм (дюйм) |
Габаритные размеры первичного измерительного преобразователя (ДхШхВ), мм |
Масса первичного измерительного преобразователя, г |
TTT- STT1 |
от 0,1 до 1,0 |
±0,51) / ±12) |
6,35 (1/4) |
79x36,5x86 |
450 |
TTT- STT2,5 |
от 0,25 до 2,50 |
±0,51) / ±12) |
6,35 (1/4) |
79x36,5x86 |
450 |
TTT- STT5,0 |
от 0,5 до 5,0 |
±0,51) / ±12) |
6,35 (1/4) |
79x36,5x86 |
450 |
TTT-STT10 |
от 1 до 10 |
±0,51) / ±12) |
6,35 (1/4) |
79x36,5x86 |
450 |
TTT-STT25 |
от 2,5 до 25,0 |
±0,51) / ±12) |
9,525 (3/8) |
79x36,5x89,5 |
450 |
TTT-STT50 |
от 5 до 50 |
±0,51) / ±12) |
9,525 (3/8) |
79x36,5x89,5 |
450 |
TTT-STT100 |
от 10 до 100 |
±0,51) / ±12) |
12,7 (1/2) |
79x36,5x92,8 |
460 |
TTT- STT250 |
от 25 до 250 |
±0,51) / ±12) |
12,7 (1/2) |
79x36,5x92,8 |
460 |
TTT- STT250 |
от 25 до 250 |
±0,51) / ±12) |
19,05 (3/4) |
118x54x141 |
1500 |
TTT- STT500 |
от 50 до 500 |
±0,51) / ±12) |
19,05 (3/4) |
118x54x141 |
1500 |
TTT- STT1000 |
от 100 до 1000 |
±0,51) / ±12) |
25,4 (1) |
118x54x146 |
1600 |
TTT- STT1500 |
от 150 до 1500 |
±0,51) / ±12) |
25,4 (1) |
118x54x146 |
1600 |
TTT- STT2500 |
от 250 до 2500 |
±0,51) / ±12) |
38,1 (1 1/2) |
117x95x160 |
4600 |
TTT- STT3000 |
от 300 до 3000 |
±0,51) / ±12) |
38,1 (1 1/2) |
117x95x160 |
4600 |
TTT- STT5000 |
от 500 до 5000 |
±0,51) / ±12) |
38,1 (1 1/2) |
117x95x160 |
4600 |
Продолжение таблицы 3
Модификация |
Диапазон измерений, Н-м |
Пределы допускаемой относительной статической погрешности, % |
Размер при-соединительного квадрата, мм (дюйм) |
Габаритные размеры первичного измерительного преобразователя (ДХШ*В), мм |
Масса первичного измерительного преобразователя, г |
TTT- STT7000 |
от 700 до 7000 |
±(0,5 - 2,5)3) |
38,1 (1 1/2) |
117x95x160 |
4600 |
TTT- STT1000 0 |
от 1000 до 10000 |
±(0,5 - 2,5)3) |
62,5 (2 1/2) |
145,5x130x209 |
9200 |
|
Таблица 4 - измерителей TTT-ATT
Модификация |
Диапазон измерений, Н- м |
Пределы допускаемой относительной статической погрешности, % |
Размер при-соединительного квадрата, мм (дюйм) |
Габаритные размеры первичного измерительного преобразователя (ДиаметрхВ), мм |
Масса первичного измерительного преобразователя, г |
TTT- ATT1000 |
от 100 до 1000 |
±0,51) / ±12) |
19,05 (3/4) |
61x108 73х1174) |
1400 15004) |
TTT- ATT1500 |
от 150 до 1500 |
±0,51) / ±12) |
25,4 (1) |
61x108 73x1174) |
1400 15004) |
TTT- |
от 200 до |
±0,51) / ±12) |
73x1174) |
1500 | |
ATT2000 |
2000 | ||||
TTT- |
от 250 до |
±0,51) / ±12) |
25,4 (1) |
79,5x119 |
2600 |
ATT2500 |
2500 |
38,1 (1 1/2) | |||
TTT- ATT2700 |
от 270 до 2700 |
±0,51) / ±12) |
25,4 (1,0) |
120,5x73 |
1700 |
TTT- |
от 300 до |
±0,51) / ±12) |
25,4 (1) |
82x108 |
1700 |
ATT3000 |
3000 | ||||
TTT- |
от 350 до |
±0,51) / ±12) |
25,4 (1) |
79,5x119 |
2600 |
ATT3500 |
3500 |
38,1 (1 1/2) | |||
TTT- |
от 400 до |
±0,51) / ±12) |
25,4 (1) |
120,5x73 |
5500 |
ATT4000 |
4000 | ||||
TTT- |
от 450 до |
±0,51) / ±12) |
38,1 (1 1/2) |
199x86 |
5500 |
ATT4500 |
4500 |
25,4 (1) |
128,5x85 | ||
TTT- ATT5000 |
от 500 до 5000 |
±0,51) / ±12) |
38,1 (1 1/2) |
83x144 |
3630 |
TTT- ATT6000 |
600 - 6000 |
±0,51) / ±12) |
38,1(1 1/2) |
88x120 |
2500 |
TTT- ATT10000 |
1000 - 10000 |
±(0,5 - 2,5)3) |
38,1(1 1/2) |
90x184 |
6260 |
TTT- ATT20000 |
2000 - 20000 |
±(0,5 - 2,5)3) |
63,5 (2 1/2) |
97x212 |
7900 |
Продолжение таблицы 4
-
1) - для диапазона измерений (20 - 100) % от максимального значения.
-
2) - для диапазона измерений (10 - 20) % от максимального значения.
-
3) - для диапазона измерений (10 - 100) % от максимального значения. Значение погрешности для каждого конкретного поставляемого экземпляра измерителя определяется при первичной поверке и в дальнейшем служит нормативом при проведении поверки.
-
4) - специальное исполнение для мультипликаторов PT 72
Таблица 5 - измерителей TTT-RTT
Модифик ация |
Диапазон измерений, Н-м |
Пределы допускаемой относительной статической погрешности, % |
Размер присоединительного квадрата, мм (дюйм) |
Габаритные размеры первичного измерительного преобразователя (ДхШхВ), мм |
Масса первичного измерительного преобразователя, г |
TTT- RTT5 |
от 0,25 до 5,00 |
±0,51) / ±12) |
6,35 (1/4)3) |
116x30x68 |
207 |
TTT- |
от 1 до 20 |
±0,51) / ±12) |
6,35 (1/4)3) |
116x30x68 |
207 |
RTT20 |
71,5x30x71,5 |
196 | |||
TTT- RTT75 |
от 3,75 до 75,00 |
±0,51) / ±12) |
9,525 (3/8) |
77x30x74 |
235 |
TTT- RTT200 |
от 10 до 200 |
±0,51) / ±12) |
12,7 (1/2) |
87x42x82,5 |
425 |
TTT- RTT250 |
от 12,5 до 250,0 |
±0,51) / ±12) |
19,05 (3/4) |
106x52x93,5 |
755 |
TTT- RTT500 |
от 25 до 500 |
±0,51) / ±12) |
19,05 (3/4) |
106x52x93,5 |
755 |
TTT- |
от 75 до |
±0,51) / ±12) |
25,4 (1) |
125x63x104 |
1500 |
RTT1500 |
1500 | ||||
| |||||
) - размер присоединительного шестигранника |
Таблица 6 - Технические характеристики вторичного измерительного преобразователя TTT
Габаритные размеры (ДиШкИ), мм |
162x200x180 |
Масса, г, не более |
1000 |
Рабочая температура, °С |
от плюс 5 до плюс 40 |
Напряжение питания, В |
220+10% 220-15% |
Частота напряжения питания, Гц |
50±1 |
