60332-15 Мультипликаторы динамометрические пневматические электронные
(Pneutorque® PTM-52, Pneutorque® PTM-72, Pneutorque® PTME-72)
Назначение средства измерений:
Мультипликаторы динамометрические пневматические электронные серий Pneutorque® PTM-52, Pneutorque® PTM-72, Pneutorque® PTME-72 (далее - мультипликаторы) предназначены для воспроизведения крутящего момента силы при нормированной затяжке резьбовых соединений с установленной погрешностью и сигнализации о достижении нормированного значения.
Внешний вид.
Мультипликаторы динамометрические пневматические электронные
Рисунок № 1
Внешний вид.
Мультипликаторы динамометрические пневматические электронные
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус мультипликаторов.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе: «Мультипликаторы динамометрические пневматические электронные серий Pneutorque® PTM-52, Pneutorque® PTM-72, Pneutorque® PTME-72. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мультипликаторам динамометрическим пневматическим электронным серий Pneutorque® PTM-52, Pneutorque® PTM-72, Pneutorque® PTME-72
-
1. ГОСТ Р 8.752-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы».
-
2. Техническая документация «Norbar Torque Tools Ltd.», Великобритания.
Поверка
Поверкаосуществляется в соответствии с МП АПМ 17-14 «Мультипликаторы динамометрические пневматические электронные серий Pneutorque® PTM-52, Pneutorque® PTM-72, Pneutorque® PTME-72. Методика поверки» утверждённой ГЦИ СИ ООО «Автопрогресс-М» в декабре 2014 г.
Перечень основного оборудования необходимого для поверки:
-
- рабочий эталон 2-го разряда по ГОСТ Р 8.752-2011 с относительной погрешностью ±0,5%.
Изготовитель
«Norbar Torque Tools Ltd.», Великобритания,
Адрес: Beaumont Road, Banbury, Oxfordshire OX16 1XJ, UK
Тел.: (+44) 01295 270333
Факс: (+44) 01295 753643
e-mail: enquiry@norbar.com
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»
125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н.
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail: info@autoprogress-m.ru
Принцип действия мультипликаторов основан на преобразовании, передаче, увеличении крутящего момента силы и использовании силы реакции опоры.
Мультипликаторы включают в себя пневматический двигатель, который вращает редуктор планетарного типа, реактивную опору и присоединительный квадрат. В зависимости от модели мультипликатора редуктор имеет разное число ступеней планетарных передач. В зависимости от количества ступеней мультипликаторы имеют разный коэффициент усиления.
При достижении заранее установленного значения крутящего момента силы мультипликаторы сигнализируют об этом посредством световой индикации.
Управление мультипликаторами осуществляется при помощи встроенной 2-кнопочной клавиатуры или отдельным блоком, который подключается к мультипликаторам динамометрическим пневматическим электронным серий Pneutorque® PTM-52, Pneutorque® PTM-72, Pneutorque® PTME-72.
Реакционная опора предназначена для поглощения реактивной силы, возникающей при создании крутящего момента силы. В процессе эксплуатации реакционная опора должна упираться в ближайший жесткозакрепленный конструкционный элемент.
Наименование модификаций мультипликаторов динамометрических пневматических электронных серий Pneutorque® PTM-52, Pneutorque® PTM-72, Pneutorque® PTME-72 может включать в себя следующее:
500, 800, 1000, 1350, 2000 - указывает максимальное значение крутящего момента силы мультипликатора динамометрического пневматического электронного;
В - указывает на возможность мультипликатора динамометрического пневматического электронного работать в двух направлениях (по часовой стрелке и против часовой стрелки);
IC - указывает на то, что блок управления встроен в мультипликатор динамометрический пневматический электронный;
EC - указывает на то, что мультипликатор динамометрический пневматический электронный и блок управления соединены между собой кабелем;

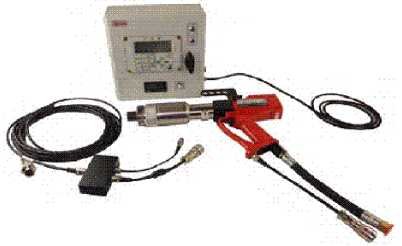

Фотография общего вида мультипликаторов динамометрических пневматических электронных серий Pneutorque® PTM-52, Pneutorque® PTM-72, Pneutorque® PTME-72
Пломбирование мультипликаторов динамометрических пневматических электронных серий Pneutorque® PTM-52, Pneutorque® PTM-72, Pneutorque® PTME-72 не производится, ограничение доступа к узлам обеспечено конструкцией самого корпуса, который является неразборным.
Модификация |
Диапазон измерений, Н^м |
Пределы допускаемой относительной погрешности, % |
Размер присоединительного квадрата, мм, (дюйм) |
Масса, кг, не более |
Габаритные размеры (ДхШхВ), мм, не более |
PTM-52-500-B-IC |
100 - 500 |
19,05 (3/4) |
4,9 |
324х82х434 | |
PTM-52-800-B-IC |
160 - 800 |
19,05 (3/4) |
4,9 |
324х82х434 | |
PTM-52-500-B-EC |
100 - 500 |
19,05 (3/4) |
4,9 |
324х82х434 | |
PTM-52-800-B-EC |
160 - 800 |
19,05 (3/4) |
4,9 |
324х82x434 | |
PTM-72-1000-B-IC |
200 - 1000 |
19,05 (3/4) |
7,4 |
324х86х465 | |
PTM-72-1350-B-IC |
270 - 1350 |
25,4 (1) |
7,4 |
324х86х465 | |
PTM-72-2000-B-IC |
400 - 2000 |
±2 |
25,4 (1) |
7,8 |
324х86х498 |
PTM-72-1000-B- EC |
200 - 1000 |
19,05 (3/4) |
7,4 |
324х86х465 | |
PTM-72-1350-B- EC |
270 - 1350 |
25,4 (1) |
7,4 |
324х86х465 | |
PTM-72-2000-B- EC |
400 - 2000 |
25,4 (1) |
7,8 |
324х86х498 | |
PTME-72-1000-B- EC |
200 - 1000 |
19,05 (3/4) |
8,5 |
324х82х555 | |
PTME-72-2000-B- IC |
400 - 2000 |
25,4 (1) |
9,0 |
324х82х555 | |
PTME-72-1000-B- EC |
200 - 1000 |
19,05 (3/4) |
8,5 |
324х82х555 | |
PTME-72-2000-B- EC |
400 - 2000 |
25,4 (1) |
9,0 |
324х82х555 |
Диапазон рабочей температуры для всех моделей от минус 20 °С до плюс 60 °С.
