Номер по Госреестру СИ: 64207-16
64207-16 Аппаратура геодезическая спутниковая
(ЮГ С-82)
Назначение средства измерений:
Аппаратура геодезическая спутниковая ЮГ С-82 предназначена для измерения расстояний при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.

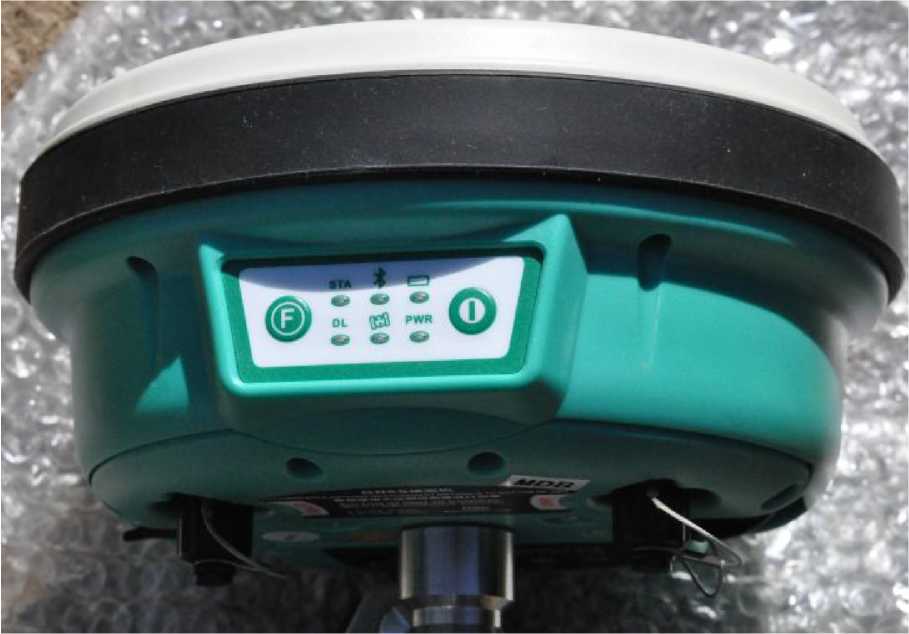

![Внешний вид. Аппаратура геодезическая спутниковая, http://oei-analitika.ru рисунок № 1](../kurilka/type_si_html/2016-64207-16_files/2016-64207-16-1.jpg)
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 1
Программное обеспечение
ЮГ С-82 имеет встроенное ПО «HeziCode», ПО контроллера «GIStar», а также ПО «InStar», устанавливаемое на персональный компьютер. С помощью указанного ПО обеспечивается взаимодействие узлов прибора, настройка и управление рабочим процессом, хранение и передача результатов измерений, а также постобработка измеренных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПО |
HeziCode |
GIStar |
InStar |
Номер версии (идентификационный номер ПО), не ниже |
1.05 |
V 1.02.150612 |
1.0 |
Цифровой идентификатор ПО |
661001 |
00A808 |
InStar1.0 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 - 2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус ЮГ С-82.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений приведена в документе «Аппаратура геодезическая спутниковая ЮГ С-82. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к аппаратуре геодезической спутниковой ЮГ С-82-
1 ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
-
2 ГОСТ Р 8.750-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений».
-
3 Техническая документация «South Surveying & Mapping Instrument CO., LTD.», КНР.
Поверка
Поверкаосуществляется в соответствии с документом МП АПМ 74-15 «Аппаратура геодезическая спутниковая ЮГ С-82. Методика поверки», утверждённым ООО «Автопрогресс-М» в январе 2016 г.
Знак поверки наносится на свидетельство о поверке.
Перечень основного оборудования, необходимого для поверки:
- фазовый светодальномер (тахеометр электронный) 1 разряда по ГОСТ Р 8.750-2011.
Изготовитель
«South Surveying & Mapping Instrument CO., LTD.», КНР
Surveying Building (He Tian Building), NO.26, Ke Yun Road, Guangzhou 510665, China
Тел.: +86-20-23380891, факс: +86-20-85524889
E-mail: mail@southsurvey.com
Заявитель
Общество с ограниченной ответственностью «ЮГ» (ООО «ЮГ»), МОИНН 5032265016
143026, Московская обл., Одинцовский р-он, р.п. Новоивановское, ул. Калинина, д.8, пом.9
Тел./факс: +7 (495) 597-61-19, 8-800-505-17-64, +7 (495) 597-61-07
E-mail: info@southsurvey.ru
Испытательный центр
ООО «Автопрогресс-М»
123308, г. Москва, ул. Мневники, д.3, корп.1
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб.0
E-mail: info@autoprogress-m.ru
Аппаратура геодезическая спутниковая ЮГ С-82 (далее - ЮГ С-82) - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны прибора и вычислении значения расстояния до спутника.
Конструктивно ЮГ С-82 представляет собой моноблок, объединяющий приемник и спутниковую геодезическую антенну. В моноблок также включены GSM и УКВ модемы. ЮГ С-82 может использоваться в качестве как базового, так и роверного приемника.
Управление ЮГ С-82 осуществляется с помощью полевого контроллера или вручную (с помощью двух основных кнопок на панели управления). Сведения, принимаемые со спутников, записываются во внутреннюю память объемом 4 Гбайт. В комплект ЮГ С-82 входят два съемных перезаряжаемых Li-Ion аккумулятора питания.
Корпус ЮГ С-82 имеет форму сплюснутой призмы, на передней панели которой располагаются две кнопки управления (кнопка питания и функциональная кнопка) и шесть светодиодных индикаторов (индикатор статуса записи данных, индикатор канала передачи данных, индикатор беспроводной связи, индикатор статуса спутников, индикатор уровня заряда аккумулятора, индикатор внешнего питания).
В нижней части корпуса ЮГ С-82 расположен отсек для установки аккумулятора питания. Внутри отсека находится слот для установки SIM-карты. Также в нижней части корпуса представлены:
-
- порт RS-232 с девятиштырьковым разъемом для подключения приемника к персональному компьютеру;
-
- порт LEMO с пятиштырьковым разъемом для подключения внешнего источника питания;
-
- два порта с разъемом TNC для подключения внешней радио- и GSM антенн.
Внешний вид аппаратуры геодезической спутниковой ЮГ С-82 представлен на рисунке 1.
Пломбирование крепёжных винтов корпуса приемника ЮГ С-82 не производится, все внутренние крепежные винты залиты пломбирующим лаком.
![Внешний вид. Аппаратура геодезическая спутниковая (ЮГ С-82), http://oei-analitika.ru](../kurilka/type_si_html/2016-64207-16_files/2016-64207-16-1.jpg)
Рисунок 1 - Внешний вид аппаратуры геодезической спутниковой ЮГ С-82
Таблица 3 -
Наименование |
Количество, ед. |
Приемник |
1 |
Контроллер |
1 |
Интерфейсный кабель приемник-ПК |
1 |
Кабель контроллер-ПК |
1 |
Аккумуляторы для приемника |
2 |
Зарядное устройство для аккумуляторов приемника |
1 |
Радио антенна |
1 |
GPRS антенна |
1 |
Транспортировочный кейс |
1 |
Углепластиковая веха |
1 |
Кронштейн для крепления контроллера на веху |
1 |
Трегер |
1 |
Адаптер трегера |
1 |
Переходник 5/8 дюйма |
1 |
Рулетка для измерения высоты |
1 |
CD с ПО для обработки данных |
1 |
Руководство по эксплуатации на русском языке |
1 |
Методика поверки МП АПМ 74-15 |
1 |
Таблица 2 -
Наименование характеристики |
Значение характеристики |
Тип приёмника |
Многочастотный, многосистемный |
Количество каналов |
220 |
Принимаемые сигналы |
GPS: L1 C/A, L2E, L2C, L5. ГЛОНАСС: L1 C/A, L1 P, L2 C/A, L2 P, GALILEO: E1/E5a/E5b/E5AltBOC BeiDou: B1, B2, B3 (опционально) SBAS: L1 C/A, L5 |
Режимы измерений расстояний |
«Статика», «Быстрая статика», «Кинематика в реальном времени (RTK)», «Дифференциальные кодовые измерения (DGPS)» |
Тип антенны |
Встроенная |
Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм, в режимах:
|
±2-(3,0 + 0,5 • 10-6 • D) ±2-(5,0 + 0,5 • 10-6 • d) ±2-(8 + 1 • 10-6 • D) ±2-(15 + 1 • 10-6 • D) ±2-(250 + 1 • 10-6 • D) ±2-(500 + 1 • 10-6 • D), где D - измеряемое расстояние в мм |
Допускаемая средняя квадратическая погрешность измерений расстояний, мм, в режимах:
|
3,0 + 0,5 • 10-6 • D 5,0 + 0,5 • 10-6 • D 8 + 1 • 10-6 • D 15 + 1 • 10-6 • D 250 + 1 • 10-6 • D 500 + 1 • 10-6 • D, где D - измеряемое расстояние в мм |
Источник электропитания:
|
внутренний Li-Ion 7,4 3 |
Продолжение таблицы 2
Наименование характеристики |
Значение характеристики |
Диапазон рабочих температур, °С |
от минус 25 до плюс 60 |
Габаритные размеры (Диаметр х В), мм, не более |
184 х 96 |
Масса, кг, (с аккумулятором и внешней радиоантенной), не более |
1,2 |
