Номер по Госреестру СИ: 49642-12
49642-12 Аппаратура геодезическая спутниковая
(H66, H68, S82-T, S82-V, S86-T, S86-S)
Назначение средства измерений:
Аппаратура геодезическая спутниковая H66, H68, S82-T, S82-V, S86-T, S86-S предназначена для определения координат (приращения координат) точек земной поверхности.
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 1
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 2
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 3
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 4
Программное обеспечение
Аппаратура геодезическая спутниковая H66, H68, S82-T, S82-V, S86-T, S86-S имеет встроенное ПО «H66-Receiver firmware», «S82 firmware», «S86 firmware». ПО E-Star, устанавливаемое в контр оллер; а также офисное ПО South GPS Processor, устанавливаемое на персональный компьютер. С помощью указанного ПО обеспечивается взаимодействие узлов приборов, настройка и управление рабочим процессом, хранение и передача результатов измерений, а также постобработка измеренных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов. Разработчиком и правообладателем ПО является «South Surveying & Mapping Instrument CO., LTD», Китай.
Идентификационные данные программного обеспечения:
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
H66-Receiver firmware |
H66_20110531.bin |
20110531 |
80FBA257 |
CRC32 |
S82 firmware |
H82-F111226.dat |
F111226 |
EAE54E21 |
CRC32 |
S86 firmware |
H86-F111203.dat |
F111203 |
2D1BFFC8 |
CRC32 |
E-Star |
EGStar.exe |
3.0 |
0317AF8B |
CRC32 |
South GPS Processor |
Gpsadj.exe |
4.500.090603 |
B46865BE |
CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «А» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус аппаратуры геодезической спутниковой H66, H68, S82-T, S82-V, S86-T, S86-S.
Сведения о методиках измерений
Нормативные и технические документы
Изготовитель
«South Surveying & Mapping Instrument CO., LTD»,Китай
Surveying Building (He Tian Building), NO.26, Ke Yun
Road, Guangzhou 510665, China
Тел.: +86-20-23380891
Факс: +86-20-85524889
E-mail: mail@southsurvey.com
Заявитель
ИП АНТОН ИВАНОВИЧ ПАРХАЧЁВ662978, г. Железногорск Красноярского края, улица 60
лет ВЛКСМ 24-230
Тел.: +7 (926) 710-1935
E-mail: pcsaler@list.ru
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail: info@autoprogress-m.ru
Аппаратура геодезическая спутниковая H66, H68, S82-T, S82-V, S86-T, S86-S -геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны прибора и вычислении значения расстояния до спутника.
Конструктивно аппаратура геодезическая спутниковая H66, H68 представляет собой моноблочный корпус, вмещающий внутреннюю спутниковую высокоточную геодезическую антенну и приёмник, управление которым осуществляется с помощью кнопочной панели управления. Принимаемая со спутников информация записывается во внутреннюю память аппаратуры геодезической спутниковой H66, H68 объемом 4 Гбайт.
Аппаратура геодезическая спутниковая H66, H68 имеет цветной дисплей, две кнопки управления для включения, а также четыре светодиодных индикатора для отображения информации о количестве видимых спутников, о статусе записи данных во внутреннюю память аппаратуры и об уровне заряда аккумуляторов и индикатор контроля подключения внешнего пульта. В левой части корпуса находится отсек для двух съемных аккумуляторов.
Аппаратура геодезическая спутниковая H66, H68 оснащена 1 портом с семиштырьковым разъемом для обмена данными с персональным компьютером.

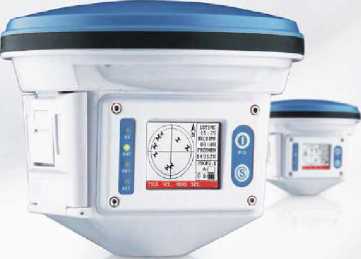

Внешний вид аппаратуры геодезической спутниковой H66, H68
Аппаратура геодезическая спутниковая S82-T, S82-V конструктивно представляет собой единый корпус, вмещающий внутреннюю спутниковую высокоточную геодезическую антенну и приёмник, управление которым осуществляется с помощью кнопочной панели управления или с помощью внешнего устройства - контроллера. Принимаемая со спутников информация записывается во внутреннюю память аппаратуры геодезической спутниковой S82-T, S82-V или контроллер. Объем внутренней памяти S82-T - 4 Гбайт, S82-V - 64Мбайт.
Аппаратура геодезическая спутниковая S82-T, S82-V оснащена кнопкой питания и функциональной кнопкой, а также шестью светодиодными индикаторами для отображения информации о текущем режиме измерений («Статика» или «Кинематика в реальном времени»), о количестве видимых спутников, об уровне заряда аккумуляторов, о типе источника питания и прочей информации. В нижней части корпуса находится отсек для установки съемного аккумулятора.
Аппаратура геодезическая спутниковая S82-T, S82-V оснащена следующими портами:
- 1 TNC порт для подключения радиоантенны;
- 1 интерфейсный RS-232 порт для подключения к персональному компьютеру или контроллеру;
- 1 порт с пятиштырьковым разъемом для подключения внешнего источника питания.
Отличие между моделями S82-T и S82-V заключается в том, что модель S82-V имеет расширенные возможности для работы в режиме «Кинематика в реальном времени».

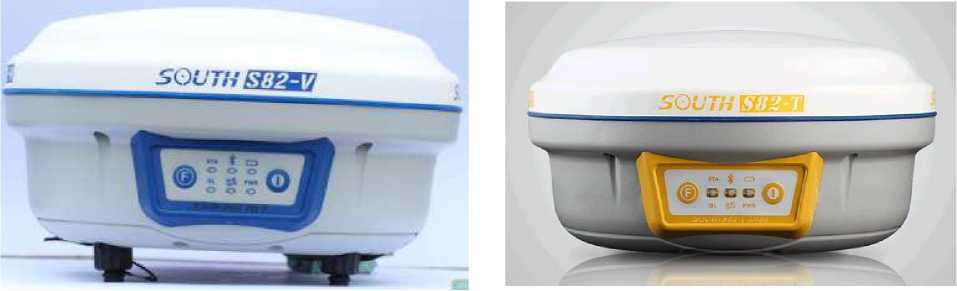

Внешний вид аппаратуры геодезической спутниковой S82-T, S82-V
Аппаратура геодезическая спутниковая S86-T, S86-S конструктивно представляет собой единый корпус, вмещающий внутреннюю спутниковую высокоточную геодезическую антенну и приёмник, управление которым осуществляется с помощью кнопочной панели управления или с помощью внешнего устройства - контроллера. Принимаемая со спутников информация записывается во внутреннюю память аппаратуры геодезической спутниковой S86-T, S86-S или контроллер. Объем внутренней памяти S86-T - 4 Гбайт, S86-S - 64Мбайт.
Аппаратура геодезическая спутниковая S86-T, S86-S имеет монохромный дисплей, оснащена кнопкой питания, двумя функциональными кнопками, кнопкой принудительного выключения, а также четырьмя светодиодными индикаторами для отображения информации о состоянии сбора данных, о приеме и передаче RTK данных и другой информации.
Аппаратура геодезическая спутниковая S86-T, S86-S оснащена следующими портами:
-
- 1 TNC порт для подключения радиоантенны;
-
- 1 интерфейсный порт с пятиштырьковым разъемом для подключения к внешним устройствам;
-
- 1 интерфейсный порт с семиштырьковым разъемом для подключения через USB или RS-232 соединение к персональному компьютеру или контроллеру;
-
- 1 порт с четырехштырьковым разъемом для подключения внешнего источника питания;
-
- 1 слот для установки SIM карты.
Отличие между моделями S86-T и S86-S заключается в том, что модель S86-T поддерживает возможность работы, как в режиме «Статика», так и в режиме «Кинематика в реальном времени», а модель S86-S имеет возможность работы только в режиме «Статика».

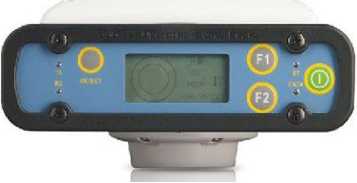

Внешний вид аппаратуры геодезической спутниковой S86-T/S86-S
Пломбирование крепёжных винтов корпуса аппаратуры геодезической спутниковой H66, H68, S82-T, S82-V, S86-T, S86-S не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Конструкция аппаратуры геодезической спутниковой H66, H68, S82-T, S82-V, S86-T, S86-S обеспечивает ограничение доступа к узлам, вмешательство в работу которых может привести к искажению результатов измерений.
В комплект поставки аппаратуры геодезической спутниковой H66, H68 входят:
Наименование |
Количество, ед. |
Приемник H66/H68 |
1 |
Пульт управления |
1 |
Аккумуляторы к H66/H68 |
2 |
Трегер, адаптер трегера, насадка с резьбой 5/8 |
1 |
Многофункциональный интерфейсный кабель |
1 |
Зарядное устройство и адаптер питания |
1 |
Рулетка |
1 |
Пульт |
1 |
Аккумуляторы к пульту |
2 |
Сумка для транспортировки |
1 |
Компакт-диск с ПО и документацией |
1 |
В комплект поставки аппаратуры геодезической спутниковой S82-T, S82-V входят:
Наименование |
Количество, ед. |
Приемник S82-T/S82-V |
1 |
Контроллер Psion |
1 |
Аккумуляторы для S82-T/S82-V |
2 |
Аккумуляторы для контроллера Psion |
2 |
Наименование |
Количество, ед. |
Трегер, адаптер трегера, насадка с резьбой 5/8 |
1 |
Многофункциональный интерфейсный кабель |
1 |
USB-кабель для контроллера Psion |
1 |
Кабель приемник-контроллер |
1 |
Зарядное устройство для аккумуляторов S82-T/S82-V |
1 |
Зарядное устройство для аккумуляторов контроллера |
1 |
SD-карта памяти и считывающее устройство |
1 |
Рулетка и платформа для измерения высоты |
1 |
Транспортировочный кейс |
1 |
Углеводородная веха |
1 |
Кронштейн для крепления контроллера на веху |
1 |
Компакт-диск с ПО и документацией |
1 |
Комплект кабелей |
1 |
В комплект поставки аппаратуры геодезической спутниковой S86-T, S86-S входят:
Наименование |
Количество, ед. |
Приемник S86-T/S86-S |
1 |
Трегер, адаптер трегера, насадка с резьбой 5/8 |
1 |
Многофункциональный интерфейсный кабель |
1 |
Зарядное устройство для приемника S86-T/S86-S |
1 |
Контроллер Psion |
1 |
Аккумуляторы для контроллера Psion |
2 |
Зарядное устройство для аккумуляторов контроллера |
1 |
Кабель приемник-контроллер |
1 |
Кронштейн для крепления контроллера на веху |
1 |
SD-карта памяти и считывающее устройство |
1 |
Рулетка и платформа для измерения высоты |
1 |
Транспортировочный кейс |
1 |
Компакт-диск с ПО и документацией |
1 |
Наименование характеристики |
Значение характеристики | |||
Модель |
H66, H68 |
S82-T, S82-V |
S86-T |
S86-S |
Тип приёмника: |
Одночастотный |
Двухчастотный | ||
Количество каналов: |
14 |
220 |
220 |
24 |
Принимаемые сигналы: |
GPS: L1 C/A SBAS: L1 C/A |
GPS (L1 C/A, ГЛОНАСС (L1 C/A, L2P), SB L5), Galileo GIOVE-B (L E5B, E5AltBO |
L2E, L2C, L5), C/A, L1 P, L2 AS (L1 C/A, GIOVE-A, 1 BOC, E5A, C1), Compass |
GPS (L1, L2, C/A код) |
Режимы измерений: |
«Статика» |
«Статика», «Кинематика в реальном времени» |
«Статика» | |
Тип антенны: |
Встроенная | |||
Допускаемая СКП измерений в режиме «Статика», мм, не более:
|
±(3 + 1х10-6хО) ±(5 + 1х I0-6\D) гд< |
±(2,5 + 1 х 10-6 х D) ±(5 + 1 х 10-6 х D) г D - измеряемое расстояние в мм | ||
Допускаемая СКП измерений в режиме «Кинематика в реальном времени», мм, не более:
|
гд< |
±(10 + 1 х 10-6 х D) ±(20 + 1 х 10-6 х D) D - измеряемое расстояние в м |
м | |
Источник электропитания: - напряжение, В |
Внутренний аккумулятор 7,4 |
Внутренний аккумулятор 7,4 |
Встроенный внутренний аккумулятор 7,2 | |
Диапазон рабочих температур, °С: |
от - 40 до + 70 |
от - 40 до + 75 |
от - 40 до + 65 |
от - 30 до + 65 |
Габаритные размеры, (Д x Ш x В), мм, не более |
135 х 150 x 150 |
184 х 184 x 96 |
158 х 158 x 78 | |
Масса приёмника, кг, не более: |
0,6 |
1,2 |
1,35 |
