Номер по Госреестру СИ: 64206-16
64206-16 Аппаратура геодезическая спутниковая
(S660)
Назначение средства измерений:
Аппаратура геодезическая спутниковая S660 предназначена для измерений расстояний при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 1
Программное обеспечение
S660 имеет встроенное ПО «HeziCode», ПО контроллера «GIStar», а также ПО «InStar», устанавливаемое на персональный компьютер. С помощью указанного ПО обеспечивается взаимодействие узлов S660, настройка и управление рабочим процессом, хранение и передача результатов измерений, а также постобработка измеренных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПО |
HeziCode |
GIStar |
InStar |
Номер версии (идентификационный номер ПО), не ниже |
1.05 |
1.02.150612 |
1.0 |
Цифровой идентификатор ПО |
661001 |
00A808 |
InStar1.0 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 - 2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус S660.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений приведена в документах «Аппаратура геодезическая спутниковая S660. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к аппаратуре геодезической спутниковой S660-
1 ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
-
2 ГОСТ Р 8.750-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений».
-
3 Техническая документация «South Surveying & Mapping Instrument CO., LTD.», КНР.
Поверка
Поверкаосуществляется в соответствии с документом МП АПМ 73-15 «Аппаратура геодезическая спутниковая S660. Методика поверки», утверждённым ООО «Автопрогресс-М» в январе 2016 г.
Знак поверки наносится на свидетельство о поверке.
Перечень основного оборудования, необходимого для поверки:
- фазовый светодальномер (тахеометр электронный) 1 разряда по ГОСТ Р 8.750-2011.
Изготовитель
«South Surveying & Mapping Instrument CO., LTD.», КНР
Surveying Building (He Tian Building), NO.26, Ke Yun Road, Guangzhou 510665, China
Тел.: +86-20-23380891, факс: +86-20-85524889
E-mail: mail@southsurvey.com
Заявитель
Общество с ограниченной ответственностью «ЮГ» (ООО «ЮГ»), МОИНН 5032265016
143026, Московская обл., Одинцовский р-он, р.п. Новоивановское, ул. Калинина, д.8, пом.9
Телефон/факс:+7 (495) 597-61-19, +7 (495) 597-61-07
E-mail: info@southsurvey.ru
Испытательный центр
ООО «Автопрогресс-М»
123308, г. Москва, ул. Мневники, д.3, корп.1
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб.0
E-mail: info@autoprogress-m.ru
Аппаратура геодезическая спутниковая S660 (далее - S660) - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны прибора и вычислении значения расстояния до спутника.
Конструктивно S660 представляет собой моноблок, в котором объединены спутниковая геодезическая антенна и приемник. В нижней части корпуса находится кнопка питания для включения / выключения S660, а также кнопка сброса до заводских настроек. На лицевой панели в боковой части корпуса расположены четыре светодиодных индикатора: индикатор питания, индикатор беспроводного соединения, индикатор статуса спутников, индикатор передачи данных. На торцевой панели в боковой части корпуса S660 расположен порт mini USB для зарядки приемника.
Управление S660 осуществляется с помощью полевого контроллера. Принимаемая со спутников информация записывается во внутреннюю память контроллера.
S660 может использоваться только в качестве подвижного (роверного) приемника.

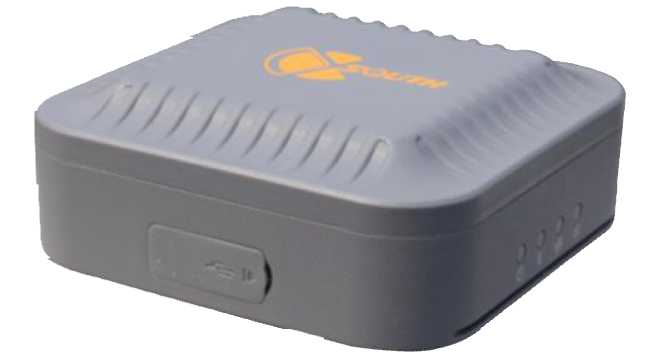

Рисунок 1 - Внешний вид аппаратуры геодезической спутниковой S660
Пломбирование крепёжных винтов корпуса S660 не производится, все внутренние крепежные винты залиты пломбирующим лаком.
Таблица 3 -
Наименование |
Количество, ед. |
Аппаратура геодезическая спутниковая S660 |
1 |
Кабель Micro USB |
1 |
Крепление на веху TP-S650 |
1 |
Зарядное устройство PSAI10R-050Q |
1 |
Сумка для транспортировки |
1 |
Компакт-диск с программным обеспечением и руководством по эксплуатации на русском языке |
1 |
Методика поверки МП АПМ 73-15 |
1 |
Таблица 2 -
Наименование характеристики |
Значение характеристики |
Тип приёмника |
Многочастотный, многосистемный |
Количество каналов |
220 |
Принимаемые сигналы |
GPS: L1 C/A, L2E, L2C, L5. ГЛОНАСС: L1 C/A, L2 C/A. GALILEO: E1/E5a/E5b/E5AltBOC BeiDou: B1, B2, B3 (опционально) SBAS: WAAS, EGNOS, GAGAN, MSAS, QZSS |
Режимы измерений расстояний |
«Статика», «Быстрая статика», «Кинематика в реальном времени (RTK)», «Дифференциальные кодовые измерения (DGPS)» |
Тип антенны |
Встроенная |
Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм, в режимах:
|
±2-(3,0 + 0,5 • 10-6 • D) ±2-(5,0 + 0,5 • 10-6 • d) ±2-(8 + 1 • 10-6 • D) ±2-(15 + 1 • 10-6 • D) ±2-(250 + 1 • 10-6 • D) ±2<500 + 1 • 10-6 • D), где D - измеряемое расстояние в мм |
Продолжение таблицы 2
Наименование характеристики |
Значение характеристики |
Допускаемая средняя квадратическая погрешность измерений расстояний, мм, в режимах: | |
- «Статика», «Быстрая статика»: |
3,0 + 0,5 • 10-6 • D |
- в плане | |
- по высоте |
5,0 + 0,5 • 10-6 • D |
- «Кинематика в реальном времени (RTK): |
8 + 1 • 10-6 • D |
- в плане | |
- по высоте |
15 + 1 • 10-6 • D |
- «Дифференциальные кодовые измерения (DGPS)»: |
250 + 1 • 10-6 • D |
- в плане | |
- по высоте |
500 + 1 • 10-6 • D, |
где D - измеряемое расстояние в мм | |
Источник электропитания: |
встроенный Li-Ion аккумулятор |
- напряжение, В |
3,7 |
- потребляемая мощность, Вт |
3 |
Диапазон рабочих температур, °С |
от минус 20 до плюс 60 |
Габаритные размеры (ДхШхВ), мм, не более |
100 х 100 х 35 |
Масса, кг, не более |
0,4 |
