Сведения о средстве измерений: 57134-14 Аппаратура геодезическая спутниковая

Номер по Госреестру СИ: 57134-14
57134-14 Аппаратура геодезическая спутниковая
(NET S8+ GNSS)

Назначение средства измерений:
Аппаратура геодезическая спутниковая NET S8+ GNSS предназначена для измерения координат точек земной поверхности при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.

сертификация программного обеспечения

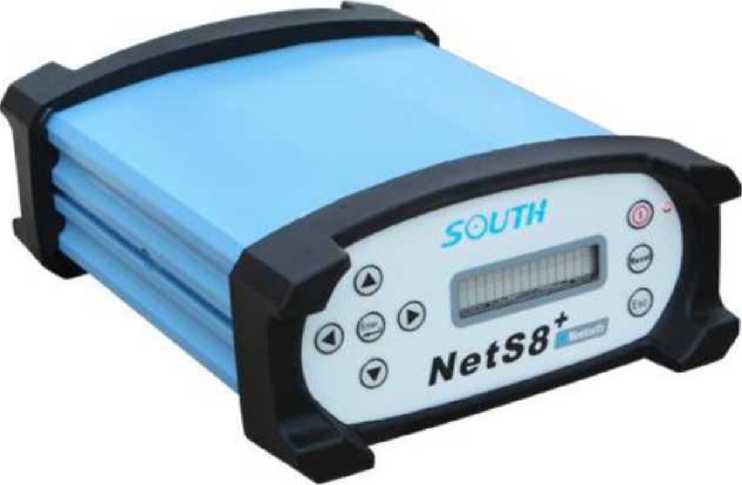

Внешний вид. Аппаратура геодезическая спутниковая, http://oei-analitika.ru рисунок № 1
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 16.04.2019
Номер записи - 147541
ID в реестре СИ - 369941
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

СВКМ-15У, СВКМ-15Г, СВКМ-15 У, СВКМ-15, ОХТА, Норма СВКМ-15Х, НОРМА СВКМ-15, НОРМА СВКМ, нет модификации, Аппаратура геодезическая спутниковая NET S8+ GNSS, Аппаратура геодезическая спутниковая NET S8+ GNSS, NET S8+GNSS, NET S8+ GNSS,

Производитель

Изготовитель - Фирма "South Surveying & Mapping Instrument Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

После предварительного распознавания графических файлов с приказами и приложениями к приказам Росстандарта, появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".

Бесплатный

Статистика

Кол-во поверок - 39
Выдано извещений - 0
Кол-во периодических поверок - 22
Кол-во средств измерений - 7
Кол-во владельцев - 8
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1095 дн.

Наличие аналогов СИ: Аппаратура геодезическая спутниковая (NET S8+ GNSS)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
57134-14 Аппаратура геодезическая спутниковая (NET S8+ GNSS)
Фирма "South Surveying & Mapping Instrument Co., Ltd." (КИТАЙ )
83172-21 Аппаратура (РС ТДЦК.468139.003)
Акционерное общество "Конструкторское бюро навигационных систем" (РОССИЯ г. Москва)

Все средства измерений Акционерное общество "Конструкторское бюро навигационных систем"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
44038-10
01.04.2015
Тахеометры электронные, NTS-362R, NTS-365R
Фирма "South Surveying & Mapping Instrument Co., Ltd." (КИТАЙ )
ОТ
1 год
49405-12
26.03.2017
Тахеометры электронные, NTS-372Rс, NTS-375Rс, NTS-962R, NTS-965R
Фирма "South Surveying & Mapping Instrument Co., Ltd." (КИТАЙ )
ОТ
1 год
49642-12
20.04.2017
Аппаратура геодезическая спутниковая, H66, H68, S82-T, S82-V, S86-T, S86-S
Фирма "South Surveying & Mapping Instrument Co., Ltd." (КИТАЙ )
ОТ
1 год
57134-14
16.04.2019
Аппаратура геодезическая спутниковая, NET S8+ GNSS
Фирма "South Surveying & Mapping Instrument Co., Ltd." (КИТАЙ )
ОТ
1 год
58191-14
15.07.2024
Эхолоты цифровые, SOUTH SDE-28S
Фирма "South Surveying & Mapping Instrument Co., Ltd." (КИТАЙ )
ОТ
2 года
63848-16
29.04.2026
Тахеометры электронные, NTS-330RТ, NTS-362R6, NTS-362R6L, NTS-365R6, NTS-372R10, NTS-375R10, NTS-382R10
Фирма "South Surveying & Mapping Instrument Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
64206-16
16.06.2021
Аппаратура геодезическая спутниковая, S660
Фирма "South Surveying & Mapping Instrument Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
64207-16
16.06.2021
Аппаратура геодезическая спутниковая, ЮГ С-82
Фирма "South Surveying & Mapping Instrument Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
67546-17
17.05.2022
GNSS-приемники спутниковые геодезические многочастотные, South S680
Фирма "South Surveying & Mapping Instrument Co., Ltd." (КИТАЙ )
ОТ
1 год
68310-17
10.08.2022
GNSS-приемники спутниковые геодезические многочастотные, South Galaxy G1
Фирма "South Surveying & Mapping Instrument Co., Ltd." (КИТАЙ )
ОТ
1 год
68311-17
10.08.2022
GNSS-приемники спутниковые геодезические многочастотные, South Galaxy G6
Фирма "South Surveying & Mapping Instrument Co., Ltd." (КИТАЙ )
ОТ
1 год
74464-19
25.03.2024
Аппаратура геодезическая спутниковая, GALAXY G1 Plus
Фирма "South Surveying & Mapping Instrument Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
77919-20
24.03.2025
Тахеометры электронные, SOUTH N3, SOUTH N4, SOUTH N40, SOUTH N41
Фирма "South Surveying & Mapping Instrument Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
32306-06
01.09.2011
Нивелиры с компенсатором, NL 20, NL 24, NL 28, NL 32
Фирма "South Surveying & Mapping Instrument Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
32305-06
01.09.2011
Тахеометры электронные, NTS-325, NTS-355
Фирма "South Surveying & Mapping Instrument Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
32304-06
01.09.2011
Теодолиты электронные, ЕТ-02, ЕТ-05
Фирма "South Surveying & Mapping Instrument Co., Ltd." (КИТАЙ )
ОТ
МП
1 год

Саратов - город на юго-востоке европейской части России, административный центр Саратовской области. Это город областного значения. Вместе с пригородным Гагаринским районом город Саратов образует муниципальное образование со статусом городского округа. Крупный культурный, экономический и образовательный центр Поволжья. Входит в двадцатку крупнейших городов России, не являясь городом-миллионером, в то же время является центром Саратовской агломерации, население которой превышает 1,2 млн человек.

Он расположен на правом берегу Волгоградского водохранилища реки Волги, напротив устья реки Саратовки и города Энгельса, расположенного на противоположном берегу. Находится в 389 км от Волгограда и 442 км от Самары, в 858 км к юго-востоку от Москвы.

Это ведущий центр высшего образования, научных исследований и проектной деятельности. Помимо одного из старейших университетов России, здесь расположено более двух десятков вузов. Развито машиностроение, нефтяная и химическая промышленность.

Саратовские предприятия выпускают транспортное оборудование, трикотаж, газовое оборудование, швейные изделия, кондитерские и табачные изделия, высококачественную мебель, бытовые электрохолодильники и другие виды промышленной продукции.

Отчет "Анализ рынка поверки в Саратове" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Саратов.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Аппаратура (РС ТДЦК.468139.003)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА"
(РОСС RU.0001.310380)
  • 4 0 0 0 0 0 0
    ООО "СПЕЦГИДРОСЕРВИС"
    (RA.RU.312180)
  • нет модификации
  • 1 0 1 0 0 0 0
    ООО «КБС»
    (RA.RU.312914)
  • СВКМ-15Г
  • 2 0 2 0 0 0 0
    ООО "ЕДИНЫЙ РЕСУРС"
    (RA.RU.312113)
  • СВКМ-15Г
  • НОРМА СВКМ
  • 2 0 2 0 0 0 0
    Салтыханов Тимур Султанович
    (RA.RU.312957)
  • СВКМ-15 У
  • 2 0 2 0 0 0 0
    ООО "ЦЕНТР МЕТРОЛОГИИ"
    (RA.RU.320058)
  • СВКМ-15
  • 3 0 3 0 0 0 0
    ООО "ГОРВОДОУЧЕТ"
    (RA.RU.312363)
  • Норма СВКМ-15Х
  • 1 0 1 0 0 0 0
    ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА"
    (РОСС RU.0001.310380)
  • NET S8+ GNSS
  • 5 0 5 0 5 0 5
    ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ"
    (RA.RU.311465)
    РСТ
  • НОРМА СВКМ-15
  • 2 0 2 0 0 0 0
    ООО "Компания "Интер-Гео"
    (РОСС RU.0001.310018)
  • NET S8+GNSS
  • 1 0 0 0 0 0 0
    ООО "АВТОПРОГРЕСС-М"
    (RA.RU.311195)
  • Аппаратура геодезическая спутниковая NET S8+ GNSS
  • Аппаратура геодезическая спутниковая NET S8+ GNSS
  • NET S8+ GNSS
  • 11 0 0 0 0 0 0
    ООО "ТЕСТИНТЕХ"
    (RA.RU.312099)
  • 1 0 0 0 0 0 0
    ООО "ГЕОМАСТЕР"
    (РОСС RU.0001.310204)
  • NET S8+ GNSS
  • 1 0 1 0 1 0 1
    ООО «ГСИ-СЕРВИС»
    (RA.RU.313415)
  • NET S8+ GNSS
  • 1 0 1 0 1 0 1
    ООО "ЦЕНТР МЕТРОЛОГИИ+"
    (RA.RU.313620)
  • ОХТА
  • 1 1 0 1 0 0 0 0
    ООО "РУСТЕСТ"
    (RA.RU.314192)
  • СВКМ-15У
  • 1 0 1 0 0 0 0

    Стоимость поверки Аппаратура (РС ТДЦК.468139.003)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ УРАЛТЕСТ
    Свердловская область
    8574 8574

    Программное обеспечение

    Аппаратура геодезическая спутниковая NET S8+ GNSS имеет встроенное программное обеспечение «Web server», а также программное обеспечение «South GPS Processor», устанавливаемое на персональный компьютер. С помощью указанного программного обеспечения обеспечивается взаимодействие узлов прибора, настройка и управление рабочим процессом, хранение и передача результатов измерений, а также постобработка измеренных данных.

    Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.

    Идентификационные данные программного обеспечения:

    Наименование программного обеспечения

    Идентификационное наименование программного обеспечения

    Номер версии программного обеспечения, не ниже

    Цифровой идентификатор программного обеспечения

    Алгоритм вычисления цифрового идентификатора программного обеспечения

    Web server

    NetS8+ web server

    W8B130618

    -

    -

    South GPS

    Processor

    Gpsadj.exe

    4.500.090603

    B46865BE

    CRC32

    Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «А» в соответствии с МИ 3286-2010. Специальных средств защиты программного обеспечения и измеренных данных не требуется.


    Знак утверждения типа

    Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус аппаратуры геодезической спутниковой NET S8+ GNSS.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Методика измерений приведена в документе «Аппаратура геодезическая спутниковая NET S8+ GNSS. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к аппаратуре геодезической спутниковой NET S8+ GNSS

    • 1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».

    • 2. ГОСТ 8.503-84 «Государственная поверочная схема для средств измерений длины в диапазоне от 24 до 5000 м».

    • 3. РД 68-8.17-98 «Локальные поверочные схемы для средств измерений топографогеодезического и картографического назначения».

    • 4. Техническая документация «SOUTH SURVEYING & MAPPING INSTRUMENT CO., LTD.», КНР.

    Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений
    • - при осуществлении геодезической и картографической деятельности в соответствии с Приказом Министерства экономического развития Российской Федерации от 23 июля 2013 г. № 412 г. (п.п. 3.3; 5.2).

    Лист № 5 Всего листов 5

    Поверка

    Поверка осуществляется в соответствии с МИ 2408-97 «Аппаратура пользователей космических навигационных систем геодезическая. Методика поверки».

    Перечень основного оборудования, необходимого для поверки:

    • - эталонный линейный базис 1-го или 2-го разряда, ГОСТ 8.503-84.


    Изготовитель


    «SOUTH SURVEYING & MAPPING INSTRUMENT CO., LTD.», КНР
    2/F, Surveying Building (He Tian Building),NO.26,Ke Yun Road, Guangzhou 510665, China
    Тел.: +86-20-23380888 / 85529100
    Факс: +86-20-85524889 / 85529089
    E-mail: mail@southsurvey.com

    Заявитель

    ООО «Энергоресурс» 143026, Московская обл., Одинцовский р-н., р.п. Новоивановское, ул. Калинина д. 8, пом. 7
    Тел.: +7 (495) 597-61-19, Факс: +7 (495) 597-61-21
    E-mail: info@southsurvey.ru

    Испытательный центр

    ГЦИ СИ ООО «Автопрогресс-М»
    125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н
    Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
    E-mail: info@autoprogress-m.ru

    Аппаратура геодезическая спутниковая NET S8+ GNSS - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны и вычислении значения расстояния до спутника.

    Конструктивно аппаратура геодезическая спутниковая NET S8+ GNSS представляет собой пластиковый прорезиненный корпус, вмещающий приёмник, управление которым осуществляется с помощью персонального компьютера. Принимаемая при помощи внешней антенны со спутников информация записывается во внутреннюю память. Аппаратура геодезическая спутниковая NET S8+ GNSS оснащена встроенной аккумуляторной батареей. На передней панели аппаратуры геодезической спутниковой NET S8+ GNSS расположена кнопка питания, ЖК- дисплей, кнопки управления курсором дисплея, а также кнопки ввода внесенных изменений, выхода из текущего меню и перезагрузки приемника.

    На задней панели аппаратуры геодезической спутниковой NET S8+ GNSS расположены следующие порты:

    • - порт для подключения GNSS-антенны;

    • - внешний порт шкалы частот для доступа к внешней синхронизации;

    • - два порта RS-232 для вывода статистических и дифференциальных данных;

    • - порт для подключения внешнего источника питания;

    • - порт для подключения зарядного устройства;

    • - порт RJ45 для доступа к Ethernet;

    • - PPS выходной порт секундного импульса;

    • - порт событийного входа;

    • - порт отладки / подключения к ПК и считывания данных с внутренней SD-карты;

    • - многофункциональный порт / расширенный USB-накопитель.

    Внешний вид аппаратуры геодезической спутниковой NET S8+ GNSS

    Внешний вид. Аппаратура  (РС ТДЦК.468139.003), http://oei-analitika.ru

    Лист № 2 Всего листов 5 Пломбирование крепёжных винтов корпуса аппаратуры геодезической спутниковой NET S8+ GNSS не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей, все внутренние крепежные винты залиты пломбирующим лаком.


    Наименование

    Количество, ед.

    Приемник NET S8+ GNSS

    1

    Устройство защиты от перенапряжения

    1

    Грозоразрядная антенна CR3-UHG (L1+L2 GPS+ГЛОНАСС антенна с высокостабильным фазовым центром)

    1

    Антенный кабель длиной 35 м

    1

    Внешний адаптер питания

    1

    Антенный штекер для S8+

    1

    TT Кабель передачи данных

    1

    Многофункциональный коммуникационный кабель

    1

    Зарядное устройство

    1

    Устройство защиты от перенапряжения сети (интернет соединения)

    1

    Устройства защиты от перенапряжений для антенного сигнала

    1

    Усиливающая пластина для установки и центрирования S8+

    1

    Руководство по эксплуатации

    1


    Наименование характеристики

    Значение

    Тип приемника

    Многочастотный, многосистемный

    Количество каналов

    220

    Принимаемые сигналы:

    GPS: L1 C/A, L2C, L2E, L5

    ГЛОНАСС: L1 C/A, L1P, L2 C/A, L2P

    GIOVE-B: L1 CBOC, E5A, E5B и E5AltBOC

    BeiDou (Compass): B1 (QPSK), B1-MBOC, B1-2(QPSK), B2 (QPSK), B2-BOC, B3 (QPSK), B3-BOK, L5 (QPSK)

    SBAS: L1 C/A, L5

    Режимы измерений:

    «Дифференциальные кодовые измерения», «Статика», «Быстрая статика», «Высокоточная статика», «Кинематика», «Кинематика в реальном времени (RTK)»

    Тип антенны:

    Внешняя

    Наименование характеристики

    Значение

    Допускаемая СКП измерений в режиме «Дифференциальные кодовые измерения», мм:

    • - в плане

    • - по высоте

    250 + 1 • 10-6 • D

    500 + 1 • 10-6 • D

    где D - измеряемое расстояние, мм

    Допускаемая СКП измерений в режиме «Статика» и «Быстрая статика», мм:

    • - в плане1

    • - по высоте1

    • - в плане2

    • - по высоте2

    2,5 + 0,5 • 10-6 • D

    5 + 0,5 • 10-6 • D

    4 + 0,5 • 10-6 • D

    9 + 0,5 • 10-6 • D

    где D - измеряемое расстояние, мм

    Допускаемая СКП измерений в режиме «Высокоточная статика»3, мм:

    • - в плане

    • - по высоте

    3 + 0,1 • 10-6 • D

    3,5 + 0,4 • 10-6 • D

    где D - измеряемое расстояние, мм

    Допускаемая СКП измерений в режиме «Кинематика» и «Кинематика в реальном времени (RTK)» мм:

    • - в плане

    • - по высоте

    10 + 1 • 10-6 • D

    20 + 1 • 10-6 • D

    где D - измеряемое расстояние, мм

    Источник электропитания, В:

    • - Внутренний аккумулятор

    • - Внешний источник

    7,6

    7 - 36

    Диапазон рабочих температур, °С

    от минус 40 до плюс 65

    Габаритные размеры, (Д х Ш х В) мм, не более:

    202 x 163 x 75

    Масса, кг, не более:

    1,40

    Лист № 4 Всего листов 5

    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
