Номер по Госреестру СИ: 63833-16
63833-16 Приборы весоизмерительные
(IT)
Назначение средства измерений:
Приборы весоизмерительные IT (далее - приборы) предназначены для аналогоцифрового преобразования выходных электрических сигналов весоизмерительных датчиков (далее - датчиков) с дальнейшей обработкой данных и/или обработки цифровых данных, представления результатов измерений в единицах массы и формирования электрических сигналов управления исполнительными механизмами.

Внешний вид.
Приборы весоизмерительные
Рисунок № 1

Внешний вид.
Приборы весоизмерительные
Рисунок № 2

Внешний вид.
Приборы весоизмерительные
Рисунок № 3

Внешний вид.
Приборы весоизмерительные
Рисунок № 4

Внешний вид.
Приборы весоизмерительные
Рисунок № 5

Внешний вид.
Приборы весоизмерительные
Рисунок № 6

Внешний вид.
Приборы весоизмерительные
Рисунок № 7

Внешний вид.
Приборы весоизмерительные
Рисунок № 8

Внешний вид.
Приборы весоизмерительные
Рисунок № 9

Внешний вид.
Приборы весоизмерительные
Рисунок № 10
Программное обеспечение
Программное обеспечение (ПО) приборов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее прибора при его включении и/или может быть просмотрен в соответствующем разделе меню.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Изменение ПО приборов через интерфейс пользователя невозможно. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, предотвращающей доступ к переключателю настройки и юстировки, расположенному на печатной плате прибора. Доступ к параметрам настройки и юстировки возможен только при нарушении пломбы и изменении положения переключателя настройки и юстировки. Кроме того для контроля изменений законодательно контролируемых параметров предусмотрен несбрасы-ваемый счетчик. Энергонезависимая память защищена переключателем настройки и паролем.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентиф икационные данные (признаки) |
Значение | |||
IT1000, IT2000P |
1Т3000АР, IT3000Ex, IT8000Ex |
1Т9000Е |
IT2000M, IT3000M, IT4000E(T), IT6000E(T), IT8000E(T) | |
Наименование ПО |
- |
- |
- |
- |
Идентификационное наименование ПО |
- |
- |
- |
- |
Номер версии (идентификационный номер) ПО |
у.2.ху1) |
v.3.xy1) |
v.4.xy1) | |
Цифровой идентификатор ПО |
- |
- |
- |
- |
Алгоритм вычисления цифрового идентификатора ПО |
- |
- |
- |
- |
^Примечание - обозначение «ху» не относится к метрологически значимому ПО
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, расположенную на задней панели прибора, а также на титульный лист эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации на приборы весоизмерительные IT.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам весоизмерительным IT
-
1 ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
-
2 ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».
-
3 Техническая документация «SysTec Systemtechnik und Industrieautomation GmbH», Германия.
Поверка
Поверкаосуществляется в соответствии с документом МП 63833-16 «ГСИ. Приборы весоизмерительные IT. Методика поверки», утвержденным ФГУП «ВНИИМС» 24.11.2015 г.
Идентификационные данные, а также процедура идентификации программного обеспечения приведены в руководстве по эксплуатации.
Основные средства поверки: калибратор К3607 (Госреестр № 41526-15).
Изготовитель
«SysTec Systemtechnik und Industrieautomation GmbH», Германия
Ludwig-Erhard-Str. 6, 50129 Bergheim-Glessen Germany
Тел.: +49(0)2238-9663-0; факс: +49(0)2238-9663-10
E-mail: info@systecnet.com
Http: www.systecnet.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Приборы используются в качестве индикаторов (Т.2.2.2 ГОСТ OIML R 76-1-2011) и/или терминалов (Т.2.2.5 ГОСТ OIML R 76-1-2011) в составе весов и весоизмерительных устройств.
Приборы представляют собой электронные устройства, включающие в себя: стабилизированный источник питания, устройство обработки аналоговых данных и/или разъем для подключения датчиков с цифровым выходным сигналом, микропроцессор для обработки измерительной информации, дисплей, клавиатура, а так же цифровые интерфейсы для связи с периферийными устройствами (например, принтер, вторичный дисплей, ПК).
В зависимости от исполнения прибора, аналого-цифровой преобразователь, входящий в состав устройства обработки аналоговых данных, может быть размещен на главной печатной плате, либо выполнен в виде аналого-цифрового модуля (ADM) и/или размещен в отдельном от прибора корпусе (ADCBox). Количество подключаемых ADM и/или ADCBox может достигать двух и шести единиц соответственно.
Приборы выпускаются в следующих модификациях: IT1000, IT2000P, ГГ3000АР, ГГ3000Ех, IT4000E, IT4000ET, IT6000E, IT6000ET, IT8000Ex, IT8000E, ГТ8000ЕТ, ГТ9000Е, IT2000M, IT3000M, отличающихся функциональными возможностями, стандартами интерфейсов связи (Ethernet, RS232C, RS422/485, CL/20 мА), материалом корпуса (алюминий, нержавеющая сталь), типом корпуса (для настольной, настенной установки, для встраивания в панель или установки на DIN-рейку).
Примеры общего вида приборов представлены на рисунках 1 и 2.

IT1000

IT2000P

IT3000AP

П3000Ех

ГГ4000Е. П6000Е

ГГ8000Е

ГГ9000Е
Рисунок 1 - Общий вид приборов

П6000ЕТ, ГГ8000ЕТ

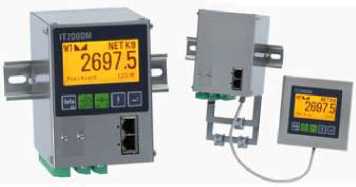

IT2000M

IT3000M
Рисунок 2 - Общий вид приборов

IT8000Ex
Принцип действия приборов заключается в аналого-цифровом преобразовании электрических сигналов, поступающих с датчиков, и/или их обработке, и отображении измеренного значения массы на дисплее прибора с возможностью их передачи периферийным устройствам через цифровые интерфейсы связи.
Приборы могут быть снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
-
- устройство первоначальной установки на нуль (T.2.7.2.4);
-
- устройство слежения за нулем (T.2.7.3);
-
- полуавтоматическое устройство установки на нуль (T.2.7.2.2);
-
- устройство индикации отклонения от нуля (4.5.5);
-
- устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1);
-
- устройство взвешивания тары (T.2.7.4.2);
-
- устройство предварительного задания значения массы тары (Т.2.7.5);
-
- устройство переключения показаний массы брутто-нетто (Т.5.2.1);
-
- показывающее устройство с расширением (Т.2.6);
-
- режим работы в качестве многодиапазонных весов (Т.3.2.7);
-
- режим работы в качестве многоинтервальных весов (Т.3.2.6);
-
- многоцелевое использование показывающих устройств (4.4.4);
-
- устройство для компенсации влияния изменения гравитации (4.1.2.6);
-
- устройство установки по уровню (Т.2.7.1);
-
- показывающее устройство с отличающимся делением шкалы (Т.2.5.4);
-
- вторичные показания (Т.1.3.2);
-
- запоминающие устройства (4.4.6);
-
- реакция на промахи (5.2);
-
- устройство выбора (включения) различных грузоприемных и/или грузопередающих устройств (4.11).
Знак поверки наносится на лицевую панель прибора и/или на маркировочную табличку.
Для защиты от несанкционированного доступа к изменению параметров настройки и юстировки, в зависимости от модификации, переключатель настройки и юстировки W1, установленный на главной печатной плате прибора, либо на плате ADM и/или ADCBox (в этом случае с помощью разрушаемой наклейки пломбируется аналоговый вход, либо корпус прибора и/или корпус ADCBox) пломбируется свинцовой пломбой.
Примеры пломбировок W1, корпуса прибора и ADCBox приведены на рисунках 3 и 4.

wi
ршшш
1

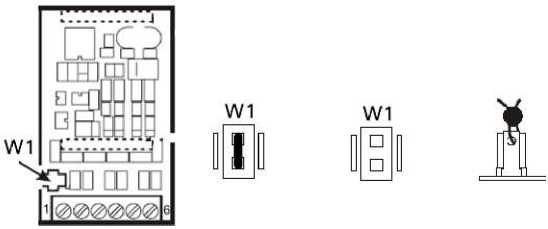

Рисунок 3 - Пример пломбировки W1 (1 - параметры калибровки защищены, 2 - параметры калибровки не защищены, 3 - свинцовая пломба)
|И
В
□ <М’> й -г
О й О t - 3 ззяи ВВЕВИЗВВВВ взв® ввзввввзвв ззв® ГГ.МЯВВ.’.ГЯЯГ.П пзпп

1



Рисунок 4 - Примеры пломбировки корпуса прибора и ADCBox (1 - разрушаемая наклейка)
Прибор весоизмерительный ............................................................................................. 1 шт.
Руководство по эксплуатации .......................................................................................... 1 экз.
Методика поверки .............................................................................................................1 экз.
Таблица 2 - Метрологические характеристики
Метрологическая характеристика |
Значение | |
IT1000; IT2000P; П,3000АР(Ех); IT8000Ex; 1Т9000Е |
IT2000M; IT3000M; П’4000Е(Т); ГТ6000Е(Т); IT8000E^) | |
Класс точности по: ГОСТ OIML R 76-1-2011 |
II; III; IIII | |
Значение доли предела допускаемой погрешности, pi, при работе с:
|
О о" о" | |
Максимальное число поверочных интервалов |
6000 |
10000 |
Диапазон температуры, оС |
от - 10 до + 40 | |
Минимальное входное напряжение, приходящееся на один поверочный интервал (е), \итп, мкВ |
0,33 | |
Минимальное напряжение в диапазоне измерений, UMRmin, мВ |
0 | |
Максимальное напряжение в диапазоне измерений, UMRmax, мВ |
30 | |
Минимальное полное сопротивление датчика, RLmini Ом |
21 | |
Максимальное полное сопротивление датчика, RLmа.x, Ом |
4500 | |
Напряжение питания датчиков, Uexc, В |
5,0 | |
Линия связи |
четырех- или шестипроводная | |
Максимальное значение отношения длины кабеля к поперечному сечению, (L/A)max, м/мм2 |
270 |
202 |
Диапазон уравновешивания тары, % от Max (Мах1 для многоинтервальных весов) |
100 |
Параметры электропитания от сети переменного тока:
напряжение, В ................................................................................................................ 220 +-1150%%
частота, Гц ...........................................................................................................................50±1
Параметры электропитания от источника постоянного тока (аккумуляторной батареи):
напряжение, В.................................................................................................................12 - 30
