Номер по Госреестру СИ: 63291-16
63291-16 Измерители электрической прочности жидкостей
(DTA 100C)
Назначение средства измерений:
Измерители электрической прочности жидкостей DTA 100 C (далее - измерители) предназначены для измерения электрической пробивной прочности электроизоляционных жидкостей (минеральные масла, силиконовые масла, эфиросодержащие жидкости) путем измерения напряжения пробоя.

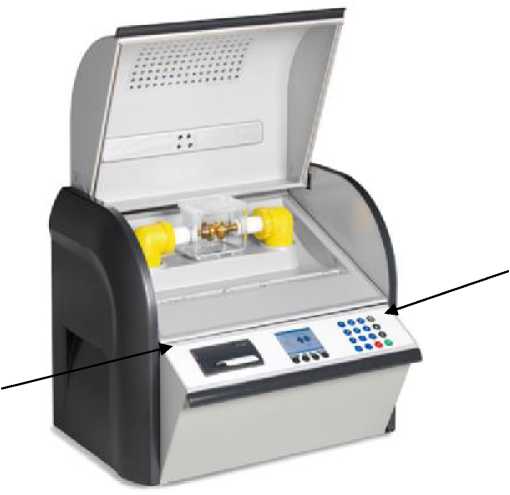

Внешний вид.
Измерители электрической прочности жидкостей
Рисунок № 1
Программное обеспечение
Измерители имеют встроенное программное обеспечение (ПО). Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО, которое заносится в программируемое постоянное запоминающее устройство приборов заводом-изготовителем и недоступно для пользователя.
Таблица 1 - Характеристики встроенного программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер ПО) |
Не ниже 1.08 |
Цифровой идентификатор ПО |
- |
Другие идентификационные данные (если имеются) |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель приборов методом трафаретной печати со слоем защитного покрытия и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к измерителям электрической прочности жидкостей DTA 100 C-
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
-
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
3. ГОСТ Р МЭК 60156-2013 Жидкости электроизоляционные. Определение напряжения
пробоя на промышленной частоте.
-
4. ГОСТ 6581-75 Материалы электроизоляционные жидкие. Методы электрических
испытаний.
Поверка
Поверкаосуществляется по документу МП 63291-16 «Измерители электрической прочности жидкостей DTA 100 C. Методика поверки», утвержденному ФГУП «ВНИИМС» в ноябре 2015 г.
Средства поверки: делитель напряжения ДН-50э (Госреестр № 54883-13); вольтметр универсальный В7-78/1 (Госреестр № 52147-12).
Изготовитель
Фирма «BAUR GmbH», Австрия.
Адрес: Raiffeisenstrasse 8, 6832 Sulz, Austria.
Тел./факс: +43 5522 4941-0 / +43 5522 4941-3.
Web-сайт: www.baur.eu
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия измерителей основан на формировании и измерении высокого напряжения переменного тока, приложенного к испытательной ячейке с испытуемой электроизоляционной жидкостью. При достижении пробоя высокое напряжение отключается и фиксируется. Результаты измерений индицируются на ЖК-дисплее, сохраняются во внутренней памяти прибора или передаются по интерфейсу USB на внешний компьютер.
Измерители обеспечивают проведение испытаний как по стандартным (18 мировых стандартов), так и по индивидуальным (заданным оператором) процедурам. Сосуд для испытаний (испытательная ячейка) и электроды конфигурируются отдельно для конкретного стандарта испытаний.
Процесс управления всеми функциями измерителей осуществляется через систему меню с помощью функциональных клавиш. Измерители имеют индикацию режимов работы. Для привязки результатов измерений ко времени в приборах имеются календарь и часы.
Измерители имеют электронную систему контроля RBM, отслеживающую линейность и скорость подъема испытательного напряжения в пределах заданного допуска.
Для контроля температуры испытуемой изоляционной жидкости измерители снабжены встроенным температурным датчиком.
Приборы снабжены режимом автокалибровки, запускающимся перед каждым измерением.
В измерителях предусмотрена комплексная система обеспечения безопасности, включая возможность отключения высокого напряжения при случайном открытии крышки.
Встроенный в измерители матричный принтер позволяет выводить на печать протокол испытаний.
Основные узлы измерителей: источник питания, высоковольтный трансформатор, сосуд (испытательная ячейка) с испытательными электродами и датчиком температуры, блок управления, мембранная клавиатура, устройство индикации (ЖК-дисплей), принтер, схема интерфейса.
Внешний вид измерителей приведен на рисунке 1.
Конструктивно измерители выполнены в настольных экранирующих корпусах с диэлектрическими ножками, откидной крышкой и ручками для переноски.
Под откидной крышкой располагается камера для испытательной ячейки.
На передней панели расположены встроенный принтер, ЖК-дисплей и кнопки управления. На задней панели расположены разъем сети питания, клемма заземления и разъем интерфейса USB 2.0.
Измерители относятся к ремонтируемым и восстанавливаемым изделиям.
Питание измерителей - от сети переменного тока.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след. Знак поверки наносится на лицевую панель корпуса.
Место пломбирования
Место нанесения знака поверки
Рисунок 1 - Внешний вид измерителей электрической прочности жидкостей DTA 100 C
Таблица 3 - Комплектность измерителей электрической прочности жидкостей DTA 100 C
Наименование |
Количество |
Примечание |
Измеритель электрической прочности жидкостей DTA 100 C |
1 шт. | |
Испытательная ячейка |
1 шт. | |
Установочный калибр |
1 шт. | |
Завихритель масла с магнитным перемешивающим стержнем |
1 шт. | |
Съемник для завихрителя масла |
1 шт. | |
Кабель питания |
1 шт. | |
ПО «ITS Lite» для управления результатами измерений |
1 шт. | |
Руководство по эксплуатации |
1 экз. | |
Методика поверки |
1 экз. | |
Кейс для транспортировки |
1 шт. |
Опция |
Кожух для защиты от пыли |
1 шт. |
Опция |
Установочные калибры 1/2/2,5/2,54/4/5 мм |
по заказу | |
Пластиковые или стеклянные испытательные ячейки емкостью 0,4 л |
по заказу | |
Пары электродов для испытательных ячеек |
по заказу | |
Ключ под гайку с торцовыми отверстиями для разборки испытательной ячейки |
1 шт. |
Опция |
Рулон бумаги для принтера, ширина 57 мм, диаметр 30 мм |
по заказу | |
Красящая лента (синяя) для принтера |
по заказу |
Таблица 2 -
Характеристика |
Значение |
Диапазон измерений испытательного напряжения переменного тока частоты 60 Гц, кВ |
от 0 до 100 |
Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока, кВ |
± 1 |
Диапазон показаний температуры, °C |
от 0 до + 99 |
Напряжение сети питания, В |
от 90 до 264 |
Частота сети питания, Гц |
50/60 |
Габаритные размеры, мм (ширинахвысотахглубина) |
545х458х380 |
Масса, кг |
39 |
Продолжение таблицы 2
Характеристика |
Значение |
Рабочие условия эксплуатации: температура окружающего воздуха, °C относительная влажность, % атмосферное давление, кПа |
от минус 10 до плюс 55 до 90 от 86,7 до 106,7 |
