Номер по Госреестру СИ: 63290-16
63290-16 Тестеры трансформаторного масла
(DTL C)
Назначение средства измерений:
Тестеры трансформаторного масла DTL C (далее - тестеры) предназначены для:
- измерения тангенса угла диэлектрических потерь трансформаторного масла;
- измерения удельного электрического сопротивления трансформаторного масла;
- измерения относительной диэлектрической проницаемости трансформаторного масла.
Внешний вид.
Тестеры трансформаторного масла
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 01.03.2026
Номер записи - 154486
ID в реестре СИ - 376886
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Тестер трансформаторного масла DTL C, Нет модификации, DTL-C, DTL C,
Производитель
Изготовитель - Фирма "BAUR GmbH"
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Махачкала - город на юге России, расположенный на берегу Каспийского моря. Столица Республики Дагестан. Третий по величине город в Северо-Кавказском регионе и крупнейший город в Северо-Кавказском федеральном округе. Махачкала - самый густонаселенный город Северо-Кавказского федерального округа, один из немногих растущих и самый быстрорастущий из крупнейших российских городов, многие из которых в постсоветское время имели отрицательную динамику численности населения.
Современная Махачкала - крупный экономический, административный, политический, научный и культурный центр Юга России. Это единственный незамерзающий российский морской порт на Каспии. Город является крупным промышленным центром Южного федерального округа. Его предприятия специализируются на производстве оборонной, лесной, металлообрабатывающей, электронной, рыбоперерабатывающей и другой продукции. За последние 4 года объем промышленного производства увеличился более чем в 5 раз.
Отчет "Анализ рынка поверки в Махачкале" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Махачкала.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 29
Выдано извещений - 0
Кол-во периодических поверок - 21
Кол-во средств измерений - 15
Кол-во владельцев - 11
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 687 дн.
Приказы РСТ, где упоминается данный тип СИ
№184 от 2016.03.01 Об утверждении типов средств измерений
№2346 от 2020.12.31 О продлении срока действия утвержденных типов средств измерений
Наличие аналогов СИ: Тестеры трансформаторного масла (DTL C)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "BAUR GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
63129-16 17.02.2026 |
Генераторы импульсов высоковольтные, SSG 3000, SSG 40 Фирма "BAUR GmbH" (АВСТРИЯ ) |
ОТ МП |
2 года |
|
63183-16 17.02.2026 |
Генераторы высоковольтные инфранизкочастотные, Frida TD, Viola TD Фирма "BAUR GmbH" (АВСТРИЯ ) |
ОТ МП |
2 года |
|
63290-16 01.03.2026 |
Тестеры трансформаторного масла, DTL C Фирма "BAUR GmbH" (АВСТРИЯ ) |
ОТ МП |
2 года |
|
63291-16 01.03.2026 |
Измерители электрической прочности жидкостей, DTA 100C Фирма "BAUR GmbH" (АВСТРИЯ ) |
ОТ МП |
2 года |
|
63377-16 11.03.2021 |
Системы диагностики частичных разрядов портативные, PD-TaD 60 Фирма "BAUR GmbH" (АВСТРИЯ ) |
ОТ МП |
2 года |
|
38340-08 28.06.2029 |
Установки контрольно-измерительные, серии PGK Фирма "BAUR GmbH" (АВСТРИЯ ) |
ОТ МП |
2 года |
|
38342-08 28.06.2029 |
Измерители электрической прочности жидкостей, DPA75 и DTA100E Фирма "BAUR GmbH" (АВСТРИЯ ) |
ОТ МП |
3 года |
|
38344-08 28.06.2029 |
Генераторы импульсов высоковольтные, SSG Фирма "BAUR GmbH" (АВСТРИЯ ) |
ОТ МП |
2 года |
|
38345-08 28.06.2029 |
Мосты постоянного тока, Shirlа и DMB5 Фирма "BAUR GmbH" (АВСТРИЯ ) |
ОТ МП |
2 года |
|
75978-19 22.08.2029 |
Генераторы высоковольтные инфранизкочастотные, Frida, Viola, PHG Фирма "BAUR GmbH" (АВСТРИЯ ) |
ОТ МП |
2 года |
|
76048-19 12.09.2029 |
Системы диагностики частичных разрядов портативные, PD-TaD Фирма "BAUR GmbH" (АВСТРИЯ ) |
ОТ МП |
2 года |
|
76550-19 28.10.2029 |
Рефлектометры импульсные, IRG Фирма "BAUR GmbH" (АВСТРИЯ ) |
ОТ МП |
2 года |
Кто поверяет Тестеры трансформаторного масла (DTL C)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 5 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 4 | 1 | 3 | 0 | 4 | 1 | 3 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 5 | 0 | 5 | 0 | 4 | 0 | 4 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ЦМ" (RA.RU.310581) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Тестеры трансформаторного масла (DTL C)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
25500 | 14153 |
|
ФБУ Красноярский ЦСМ Красноярский край |
5998 | 14153 |
|
ФБУ УРАЛТЕСТ Свердловская область |
16081 | 14153 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
9031 | 14153 |
Программное обеспечение
Тестеры имеют встроенное программное обеспечение (ПО). Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО, которое заносится в программируемое постоянное запоминающее устройство приборов заводом-изготовителем и недоступно для пользователя.
Таблица 1 - Характеристики встроенного программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
Не ниже 1.13 |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные (если имеются) |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель приборов методом трафаретной печати со слоем защитного покрытия и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к тестерам трансформаторного масла DTL C
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2. ГОСТ Р МЭК 60247-2013 Жидкости изоляционные. Определение относительной
диэлектрической проницаемости, тангенса угла диэлектрических потерь (tg 6) и удельного сопротивления при постоянном токе.
Поверка
Поверкаосуществляется по документу МП 63290-16 «Тестеры трансформаторного масла DTL C. Методика поверки», утвержденному ФГУП «ВНИИМС» в ноябре 2015 г.
Средства поверки: измеритель LCR-819 (Госреестр № 20187-05); электрометр-измеритель больших сопротивлений 6517B (Госреестр № 49647-12); термометр лабораторный электронный ЛТ-300 (Госреестр № 45379-10).
Изготовитель
Фирма «BAUR GmbH», Австрия.
Адрес: Raiffeisenstrasse 8, 6832 Sulz, Austria.
Тел./факс: +43 5522 4941-0 / +43 5522 4941-3.
Web-сайт: www.baur.eu
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
По принципу действия тестеры представляют собой автоматические мосты переменного тока, измеряющие электрические характеристики пробы жидкости, помещенной в специальный измерительный элемент (ячейку). В эталонном плече моста используется газонаполненный конденсатор. По измеренным мостом проводимости и электрической емкости, микропроцессор рассчитывает значение тангенса угла диэлектрических потерь и относительной диэлектрической проницаемости.
Удельное электрическое сопротивление определяется косвенным методом путем измерения силы тока, протекающего через измерительный элемент (ячейку) при заданной величине приложенного напряжения постоянного тока положительной или отрицательной (по выбору) полярности.
Управление процессами измерения производится встроенным микропроцессором по одной из 12 программ, выбираемых оператором, отвечающих требованиям современных стандартов или по 10 индивидуальным программам, заданных оператором.
Основные узлы тестеров: измерительный элемент (ячейка), микропроцессор, блок управления, блок питания, клавиатура, графический ЖК-дисплей, схема блокировки.
Измерительный элемент изготовлен из хромоникелевой стали с теплостойкой изоляцией измерительных электродов кольцами из кварцевого стекла. Очистка ячейки производится автоматически без демонтажа из прибора.
Для снижения погрешностей в тестерах используется автоматическая калибровка незаполненного измерительного элемента.
Для обеспечения независимого от температуры результата измерений в приборах применен индукционный нагрев ячейки с точным управлением температурой. Непосредственное измерение температуры производится с помощью датчика, расположенного внутри измерительного электрода. Тестеры имеют встроенный календарь, часы и таймер.
Результаты измерений отображаются на цветном символьно-цифровом жидкокристаллическом дисплее с разрешением 320 на 240 точек. Во внутренней памяти измерители могут хранить до 10 протоколов измерений. Для распечатки результатов измерений используется встроенный матричный 24-х игольчатый принтер. Для передачи результатов измерений на внешний компьютер используется интерфейс USB 2.0.
Внешний вид тестеров приведен на рисунке 1.
Конструктивно тестеры выполнены в настольном экранирующем корпусе с боковыми ручками для переноски. Корпус имеет откидную крышку, под которой располагаются измерительная ячейка, предохранительный выключатель с принудительным открыванием, датчик температуры, разъем для подключения температурного датчика, маслосборник, маслостойкая мембранная клавиатура, ЖК-дисплей, кнопки управления дисплеем, встроенный принтер. На задней панели тестеров располагаются: порт USB, клапан для слива масла, клемма заземления, разъем для подключения сетевого кабеля питания.
Тестеры относятся к ремонтируемым и восстанавливаемым изделиям.
Питание тестеров - от сети переменного тока.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след. Знак поверки наносится на лицевую панель корпуса.
Место пломбирования
Место нанесения знака поверки

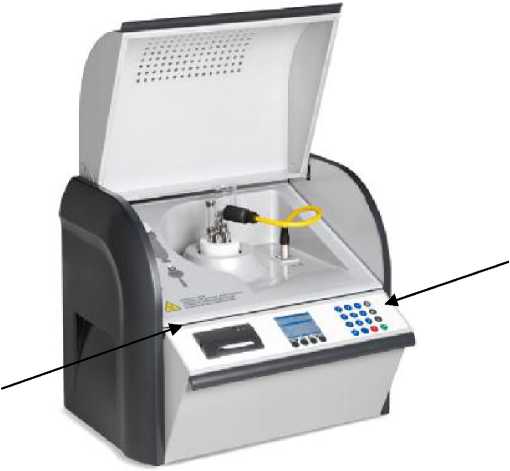

Рисунок 1 - Внешний вид тестеров трансформаторного масла DTL C
Таблица 3 - Комплектность тестеров трансформаторного масла DTL C
|
Наименование |
Количество |
Примечание |
|
Тестер трансформаторного масла DTL C |
1 шт. | |
|
Измерительная ячейка с кейсом для транспортировки |
1 шт. | |
|
Шланг для очистки измерительной ячейки |
1 шт. | |
|
Температурный датчик |
1 шт. | |
|
Кабель питания |
1 шт. | |
|
Тестер TE C |
1 шт. | |
|
ПО «ITS» для управления результатами измерений |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
1 экз. | |
|
Кейс для транспортировки |
1 шт. |
Опция |
|
Кожух для защиты от пыли |
1 шт. |
Опция |
Таблица 2 -
|
Характеристика |
Значение |
|
Диапазон измерений тангенса угла диэлектрических потерь |
от 1-10-6 до 4 |
|
Пределы допускаемой относительной погрешности измерения тангенса угла диэлектрических потерь, % |
± 1 |
|
Диапазон измерений удельного электрического сопротивления, Ом-м |
от 2,5-106 до 10О-1О12 |
|
Пределы допускаемой относительной погрешности измерения удельного электрического сопротивления, % |
± 3 |
Продолжение таблицы 2
|
Характеристика |
Значение |
|
Диапазон измерений относительной диэлектрической проницаемости |
от 1 до 30 |
|
Пределы допускаемой относительной погрешности измерения относительной диэлектрической проницаемости, % |
± 1 |
|
Диапазон измерений температуры, °C |
от 11 до 110 |
|
Пределы допускаемой абсолютной погрешности измерения температуры, °C |
± 0,5 |
|
Диапазон испытательного напряжения переменного тока, В |
от 500 до 2000 |
|
Диапазон испытательных напряжений постоянного тока положительной и отрицательной полярности, В |
от 125 до 500 |
|
Диапазон частот напряжения переменного тока, Гц |
от 40 до 65 |
|
Напряжение сети питания, В |
от 110 до 240 |
|
Частота сети питания, Гц |
50/60 |
|
Габаритные размеры, мм (ширинахвысотахглубина) |
545х458х384 |
|
Масса, кг |
28 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °C относительная влажность, % атмосферное давление, кПа |
от минус 10 до плюс 45 до 90 от 86,7 до 106,7 |
