Принцип действия генераторов основан на преобразовании напряжения питания в высокое напряжение переменного тока, выпрямлении этого напряжения, периодической коммутации напряжения и индуктивно-емкостной измерительной цепи.

На выходе генераторов может быть установлено симметричное высоковольтное синусоидальное напряжение, напряжение прямоугольной формы или напряжение постоянного тока обеих полярностей. Синусоидальная форма волны формируется с использованием патентованной цифровой технологии truesinus®.

Для расширения диапазона нагрузки частота формируемого переменного напряжения может изменяться (вручную или автоматически) в пределах от 0,01 до 0,1 Гц. Частота напряжения определяется частотой коммутации. При отсутствии коммутации на выходе генераторов устанавливается напряжение постоянного тока.

Область применения генераторов: определение дефектов изоляции в силовых кабелях (в том числе с изоляцией из сшитого полиэтилена) и других изолированных цепях, имеющих значительную электрическую емкость изоляции. Генераторы предназначены для работы в полевых условиях.

Процесс формирования выходного напряжения, ход измерений, и вывод информации на встроенный ЖК-дисплей полностью автоматизирован и производится встроенным микропроцессором. Управление генераторами осуществляется оператором с помощью графического дисплея через многоязыковый интерфейс на основе меню. Генераторы обладают функцией таймера с автоматическим отключением прибора, часами и календарем.

Процесс измерений может проводиться как в автоматическом, так и в ручном режимах. Результаты измерений сохраняются во встроенной памяти, а также могут быть переданы в персональный компьютер через порт USB 2.0 или записаны на USB карту памяти для хранения и вывода на печать.

Основные узлы генераторов: высоковольтный генератор, ограничительный и разрядный резисторы, микропроцессор, блок управления, коммутатор, автоматическое устройство разряда, схема блокировки, схема интерфейсов, графический ЖК-дисплей, блок питания.

Генераторы выпускаются в четырех модификациях: Frida, Viola, PHG 70, PHG 80. Модификации отличаются значением выходного испытательного напряжения, пределами измерений выходного тока, конструкцией, габаритами, массой.

В комбинации с опциональным модулем TD, генераторы PHG образуют систему, позволяющую измерять тангенс угла диэлектрических потерь изоляции. В этом случае к обозначению модификаций генераторов добавляется индекс TD: PHG 70 TD или PHG 80 TD.

Генераторы модификации Frida конструктивно выполнены в брызгозащищенном переносном металлическом корпусе с откидной крышкой и ручками для переноски. На верхней панели корпуса под крышкой расположены органы управления, ЖК-дисплей и высоковольтный разъем. В откидной крышке предусмотрен отсек для хранения измерительного кабеля. На боковых панелях расположены разъем сети питания, клемма заземления, разъем интерфейса USB.

Генераторы модификации Viola конструктивно состоят из двух частей: блока управления и блока высоковольтного. Органы управления и индикации расположены на верхней панели блока управления.

Генераторы модификаций PHG 70, PHG 80 предназначены для монтажа в отсеки передвижных электротехнических испытательных лабораторий и включают в себя TFT-монитор, промышленный компьютер с инсталлированным ПО Windows 7 Ultimate, блок управления с устройством безопасности SCU, блок высоковольтный, размещенные в единой 19 дюймовой стойке; разрядное устройство DU 80 (отдельный корпус) и стойку кабельных барабанов.

Общий вид средств измерений представлен на рисунках 1 - 3.

Генераторы модификаций Frida, Viola маркируются обозначениями вида «frida», «viola», нанесенными на корпусе. Генераторы модификаций PHG маркируются обозначениями вида «PHG 70» или «PHG 80», нанесенными на табличке технических данных.

Для предотвращения несанкционированного доступа к внутренним частям генераторов осуществляется пломбировка корпуса специальными контрольными наклейками, при повреждении которых остается несмываемый след. Знак поверки наносится на лицевую панель.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 1 - 3.

Генераторы относятся к ремонтируемым и восстанавливаемым изделиям.

Место пломбирования

Место нанесения знака поверки

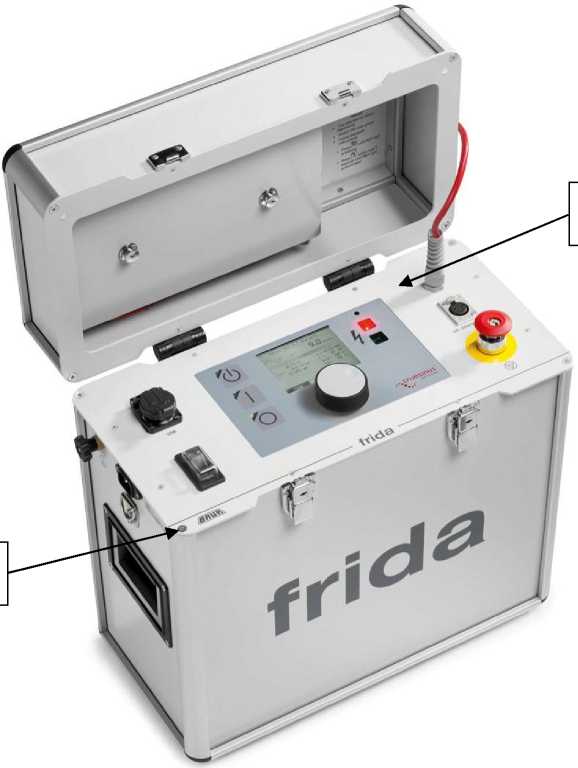

Рисунок 1 - Общий вид генераторов модификации Frida

Место

пломбирования

Место нанесения

знака поверки

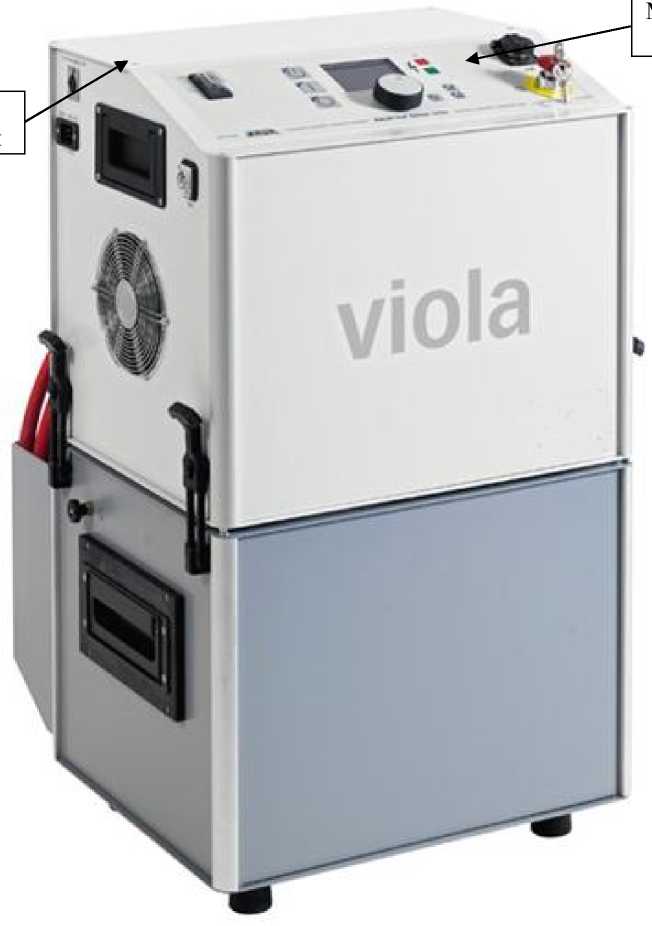

Рисунок 2 - Общий вид генераторов модификации Viola

I ² *

• I

• II

I               _scy             -

,             ■ - '■ t '■ '. ^!. ^!, ¹ I /■'///

Рисунок 3 - Общий вид генераторов модификаций PHG 70, PHG 80

Таблица 4 -

Таблица 2 - Метрологические характеристики

Примечания:

• ¹⁾ - положительной и отрицательной полярности;

• ²⁾ - с опциональным модулем измерений тангенса угла диэлектрических потерь TD

Таблица 3 - Основные технические характеристики
