Сведения о средстве измерений: 76550-19 Рефлектометры импульсные

Номер по Госреестру СИ: 76550-19
76550-19 Рефлектометры импульсные
(IRG)

Назначение средства измерений:
Рефлектометры импульсные IRG (далее по тексту - рефлектометры) предназначены для измерений расстояния до повреждений электрических кабелей и определения характера повреждений.

сертификация программного обеспечения
Внешний вид. Рефлектометры импульсные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Рефлектометры импульсные
Рисунок № 1
Внешний вид. Рефлектометры импульсные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Рефлектометры импульсные
Рисунок № 2

Общие сведения

Дата публикации - 16.04.2024
Срок свидетельства - 28.10.2029
Номер записи - 174406
ID в реестре СИ - 953235
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Рефлектометр IRG 2000, IRG 4000, IRG 2000,

Производитель

Изготовитель - Фирма "BAUR GmbH"
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Иркутск - город в России, административный центр Иркутской области, образует отдельное муниципальное образование Иркутск со статусом городского округа как единственный населенный пункт в его составе.

Население города составляет 617 264 человек, шестой по величине город в Сибири, двадцать пятый по величине город в России.

Расположен в Восточной Сибири, на берегах реки Ангары, при впадении в нее реки Иркут. Климат резко континентальный со значительными перепадами температур. Из-за близости к сейсмически активному Байкальскому разлому слабые землетрясения происходят регулярно.

Крупный научно-образовательный центр с более чем ста тысячами студентов. Промышленность включает авиастроение, гидроэнергетику и производство продуктов питания. Транспортный узел на Транссибирской магистрали и федеральных трассах "Байкал" и "Сибирь".

В Иркутске расположены офисы Восточно-Сибирской железной дороги, Иркутскэнерго, Востсибуголь, Иркутской нефтяной компании; главный офис Байкальского банка Сбербанка России. Научно-исследовательский центр "Иргиредмет" оказывает поддержку в добыче и переработке металлических руд и алмазов.

Отчет "Анализ рынка поверки в Иркутске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Иркутск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 37
Выдано извещений - 0
Кол-во периодических поверок - 28
Кол-во средств измерений - 19
Кол-во владельцев - 11
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 729 дн.

Наличие аналогов СИ: Рефлектометры импульсные (IRG)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
76550-19 Рефлектометры импульсные (IRG)
Фирма "BAUR GmbH" (АВСТРИЯ )
79551-20 Аттенюаторы оптические (серии ТОПАЗ-5000)
Общество с ограниченной ответственностью "Научно-производственная компания "СвязьСервис" (ООО "НПК "СвязьСервис") (РОССИЯ г. Санкт-Петербург)
76550-19 Рефлектометры импульсные (IRG)
Фирма "BAUR GmbH" (АВСТРИЯ )
61483-15 Рефлектометры импульсные (РИ-407)
АО "Эрстед" (РОССИЯ г.С.-Петербург)

Все средства измерений АО "Эрстед"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
63129-16
17.02.2026
Генераторы импульсов высоковольтные, SSG 3000, SSG 40
Фирма "BAUR GmbH" (АВСТРИЯ )
ОТ
МП
2 года
63183-16
17.02.2026
Генераторы высоковольтные инфранизкочастотные, Frida TD, Viola TD
Фирма "BAUR GmbH" (АВСТРИЯ )
ОТ
МП
2 года
63290-16
01.03.2026
Тестеры трансформаторного масла, DTL C
Фирма "BAUR GmbH" (АВСТРИЯ )
ОТ
МП
2 года
63291-16
01.03.2026
Измерители электрической прочности жидкостей, DTA 100C
Фирма "BAUR GmbH" (АВСТРИЯ )
ОТ
МП
2 года
63377-16
11.03.2021
Системы диагностики частичных разрядов портативные, PD-TaD 60
Фирма "BAUR GmbH" (АВСТРИЯ )
ОТ
МП
2 года
38340-08
28.06.2029
Установки контрольно-измерительные, серии PGK
Фирма "BAUR GmbH" (АВСТРИЯ )
ОТ
МП
2 года
38342-08
28.06.2029
Измерители электрической прочности жидкостей, DPA75 и DTA100E
Фирма "BAUR GmbH" (АВСТРИЯ )
ОТ
МП
3 года
38344-08
28.06.2029
Генераторы импульсов высоковольтные, SSG
Фирма "BAUR GmbH" (АВСТРИЯ )
ОТ
МП
2 года
38345-08
28.06.2029
Мосты постоянного тока, Shirlа и DMB5
Фирма "BAUR GmbH" (АВСТРИЯ )
ОТ
МП
2 года
75978-19
22.08.2029
Генераторы высоковольтные инфранизкочастотные, Frida, Viola, PHG
Фирма "BAUR GmbH" (АВСТРИЯ )
ОТ
МП
2 года
76048-19
12.09.2029
Системы диагностики частичных разрядов портативные, PD-TaD
Фирма "BAUR GmbH" (АВСТРИЯ )
ОТ
МП
2 года
76550-19
28.10.2029
Рефлектометры импульсные, IRG
Фирма "BAUR GmbH" (АВСТРИЯ )
ОТ
МП
2 года

После предварительного распознавания графических файлов с описаниями типов СИ появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".

Стоимость 200 руб. или по подписке

Кто поверяет Рефлектометры импульсные (РИ-407)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМС"
(01.00225-2011)
РСТ
  • IRG 4000
  • 1 1 0 0 1 1 0
    ФБУ "ХАБАРОВСКИЙ ЦСМ"
    (RA.RU.311510)
    РСТ
  • IRG 2000
  • 4 0 4 0 4 0 4
    ФБУ "КОМИ ЦСМ"
    (RA.RU.311490)
    РСТ
  • Рефлектометр IRG 2000
  • IRG 2000
  • 3 1 0 3 0 3 0 3
    ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН"
    (RA.RU.311406)
    РСТ
  • IRG 4000
  • 4 1 0 4 0 4 0 4
    ФГУП "ВНИИМС"
    (01.00225-2011)
    РСТ
  • IRG 4000
  • 1 0 0 0 0 0 0
    ФБУ "НИЖЕГОРОДСКИЙ ЦСМ"
    (RA.RU.311315)
    РСТ
  • IRG 2000
  • 2 0 2 0 2 0 2
    ООО "ИНЭКС СЕРТ"
    (RA.RU.312302)
  • IRG 4000
  • IRG 2000
  • 4 3 1 0 3 2 1
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • IRG 2000
  • IRG 4000
  • 9 3 6 0 6 3 3
    ФБУ "Краснодарский ЦСМ"
    (RA.RU.311441)
    РСТ
  • IRG 2000
  • 2 0 2 0 2 0 2
    ООО «МетрЛифтСервис»
    (RA.RU.314115)
  • IRG 4000
  • 5 1 4 0 5 1 4
    ФБУ "Волгоградский ЦСМ"
    (RA.RU.311474)
    РСТ
  • IRG 2000
  • 1 0 1 0 0 0 0
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • IRG 2000
  • 1 1 0 1 0 0 0 0

    Стоимость поверки Рефлектометры импульсные (РИ-407)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Волгоградский ЦСМ
    Волгоградская область
    5304 7549
    ФБУ НИЦ ПМ-Ростест
    Москва
    8000 7549
    ФБУ НИЦ ПМ-Ростест
    Москва
    1100 7549
    ФБУ НИЦ ПМ-Ростест
    Москва
    5766 7549
    ФБУ НИЦ ПМ-Ростест
    Москва
    7000 7549

    Программное обеспечение

    Рефлектометры работают под управлением встроенного программного обеспечения (ПО), которое реализовано аппаратно и является метрологически значимым. Метрологические характеристики рефлектометров нормированы с учетом влияния ПО. ПО заносится в защищенную от записи память микропроцессора рефлектометров предприятием-изготовителем и недоступно для потребителя.

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение для модификаций

    IRG 2000

    IRG 4000

    Идентификационное наименование ПО

    -

    -

    Номер версии (идентификационный номер ПО)

    Не ниже

    4.65, 4.33, 3.08, 023

    Не ниже 4.4.8.2

    Цифровой идентификатор ПО

    -

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом.

    Лист № 4 Всего листов 5

    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к рефлектометрам импульсным IRG

    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

    Поверка

    Поверка

    осуществляется по документу МП 206.1-033-2019 «Рефлектометры импульсные IRG. Методика поверки», утвержденному ФГУП «ВНИИМС» 08.08.2019 г.

    Основные средства поверки: осциллограф цифровой запоминающий WaveJet 352 (регистрационный номер в Федеральном информационном фонде № 32488-06); генератор сигналов произвольной формы 33250A (регистрационный номер в Федеральном информационном фонде № 52150-12).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на лицевую панель.


    Изготовитель


    Фирма «BAUR GmbH», Австрия
    Адрес: Raiffeisenstrasse 8, 6832 Sulz, Austria
    Телефон (факс): +43 5522 4941-0 (+43 5522 4941-3)
    Web-сайт: https://www.baur.eu

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
    Адрес: 119361, г. Москва, ул. Озерная, д. 46
    Телефон (факс): +7 (495) 437-55-77 (+7 (495) 437-56-66)
    E-mail: office@vniims.ru
    Web-сайт: www.vniims.ru

    В основе принципа действия рефлектометров лежит метод импульсной рефлектометрии (метод отраженных импульсов или локационный метод), который основывается на явлении частичного отражения электромагнитных волн в местах изменения волнового сопротивления линии.

    Рефлектометром в линию посылается прямоугольный зондирующий импульс, который, частично отражаясь от неоднородностей, возвращается обратно. Зондирующий и отраженный импульсы наблюдаются на экране рефлектометра, масштабируемом по расстоянию и амплитуде.

    По форме отраженных импульсов можно сделать вывод о характере повреждения (неоднородности) линии (короткое замыкание, обрыв, утечка, увеличение продольного сопротивления, «замокание» и т.д.). По временной задержке отраженного импульса и скорости распространения импульса в линии рассчитывается расстояние до неоднородности волнового сопротивления.

    Рефлектометры позволяют фиксировать множественные неоднородности линии, как дискретные, так и протяженные, в зависимости от соотношения их длины и минимальной длины волны спектра зондирующего импульса.

    В качестве зондирующего используется импульс положительной полярности. Длительность зондирующего импульса автоматически меняется с изменением диапазона измерений расстояния (масштаба).

    Выходные и входные сигналы рефлектометров преобразуются с помощью АЦП, обрабатываются микропроцессором и результаты измерений отображаются на жидкокристаллическом дисплее. Результаты измерений (рефлектограммы - реакция линии на зондирующий импульс) могут быть сохранены во внутренней памяти рефлектометра, либо переданы на внешний компьютер через интерфейсы RS-232 и USB.

    Основные узлы рефлектометров: генератор импульсов, приемник импульсов, фильтр, аналого-цифровой преобразователь, микропроцессор, устройство управления, графический ЖК-дисплей, клавиатура, источник питания.

    Процесс управления всеми функциями рефлектометров осуществляется через систему меню с помощью функциональных клавиш.

    Рефлектометры выпускаются в двух модификациях: IRG 2000 и IRG 4000. Модификации отличаются функциональными возможностями, габаритами, массой.

    Модификация IRG 2000 выполнена в виде переносного прибора. Модификация IRG 4000 представляет собой стационарный вариант с встроенным компьютером, предназначенный для монтажа в отсеки передвижных электротехнических испытательных лабораторий.

    Общий вид средств измерений представлен на рисунках 1 - 2.

    Для предотвращения несанкционированного доступа к внутренним частям рефлектометров осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след. Знак поверки наносится на лицевую панель.

    Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 1 - 2.

    Рефлектометры относятся к ремонтируемым и восстанавливаемым изделиям.

    Внешний вид. Рефлектометры импульсные (РИ-407), http://oei-analitika.ru

    Место нанесения знака поверки

    Место пломбирования

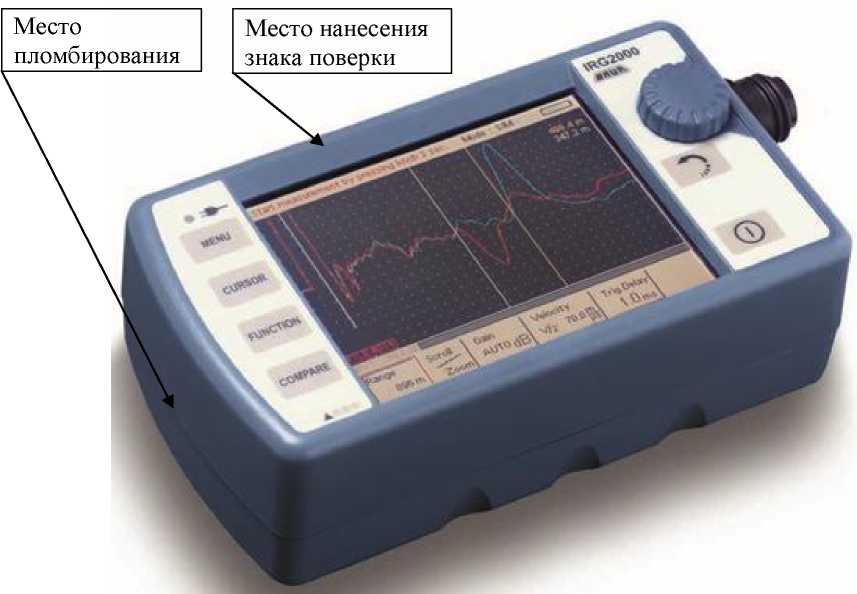

    Рисунок 1 - Общий вид рефлектометров импульсных IRG 2000

    Место пломбирования

    Место нанесения знака поверки

    Внешний вид. Рефлектометры импульсные (РИ-407), http://oei-analitika.ru

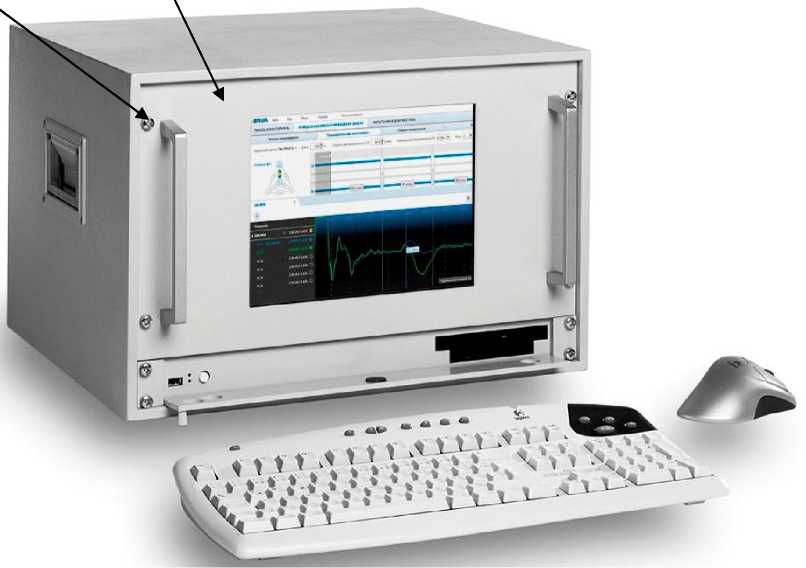

    Рисунок 2 - Общий вид рефлектометров импульсных IRG 4000


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Рефлектометр импульсный IRG 2000

    Рефлектометр импульсный IRG 2000

    -

    1 шт.

    Блок питания

    -

    1 шт.

    Кабель питания 2,5 м

    -

    1 шт.

    Кабель соединительный 1,5 м

    -

    1 шт.

    Кабель заземления

    -

    1 шт.

    Кабель RS-232

    -

    1 шт.

    ПО для внешнего принтера на USB Flash-накопителе

    -

    1 шт.

    Сумка для переноски

    -

    1 шт.

    Руководство по эксплуатации

    -

    1 экз.

    Методика поверки

    МП 206.1-033-2019

    1 экз.

    Рефлектометр импульсный IRG 4000

    Рефлектометр импульсный IRG 4000

    Кабель питания

    -

    1 шт.

    Руководство по эксплуатации

    -

    1 экз.

    Методика поверки

    МП 206.1-033-2019

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение для модификаций

    IRG 2000

    IRG 4000

    Параметры зондирующего импульса

    - амплитуда, В

    от 10 до 60

    от 20 до 200

    - длительность, мкс

    от 40403 до 10

    от 2040"3 до 1,3403

    Коэффициент передачи, дБ

    от 0 до +60

    от -63 до +44

    Волновое сопротивление (импеданс)

    от 10 до 250

    от 8 до 2000

    измерительного выхода, Ом

    регулируемое

    регулируемое

    Диапазон установки скорости распространения импульса V/2, м/мкс

    от 50 до 150

    от 20 до 150

    Диапазон измерений временной задержки импульса ДТ, мкс

    от 0 до 1300

    от 0,0666 до 50000

    Пределы допускаемой абсолютной погрешности измерений временной задержки импульса, мкс

    ±0,002^ДТ

    ±0,001 •ДТ

    Диапазон рассчитываемого расстояния, м

    от 0 до 65403

    от 10 до 1000403

    Объем памяти рефлектограмм

    100

    100 000

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение для модификаций

    IRG 2000

    IRG 4000

    Параметры электрического питания: - напряжение переменного тока, В

    от 100 до 260

    от 100 до 240

    - частота переменного тока, Гц

    50/60

    50/60

    Габаритные размеры, мм, (длинахширинахвысота)

    220х130х75

    483x365x174

    Масса, кг

    1,1

    12

    Рабочие условия измерений:

    - температура окружающего воздуха, °С

    от -20 до +50

    от 0 до +50

    - относительная влажность воздуха, %

    90

    90


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
