Номер по Госреестру СИ: 62146-15
62146-15 Спектроколориметры
(BYK-mac i)
Назначение средства измерений:
Спектроколориметры BYK-mac i (далее по тексту - спектроколориметры), предназначены для измерения цветовых характеристик (координаты цвета, координаты цветности) отражающих поверхностей, имеющих сложные цвета и оптические эффекты.
Внешний вид.
Спектроколориметры
Рисунок № 1
Внешний вид.
Спектроколориметры
Рисунок № 2
Внешний вид.
Спектроколориметры
Рисунок № 3
Программное обеспечение
Прибор функционирует под управлением микроконтроллера, который использует встроенное программное обеспечение (ПО) BYK-mac i. Встроенное ПО является метрологически значимым и находится в ПЗУ микропроцессора, размещенном внутри корпуса регистратора, и не доступно для внешней модификации. С помощью данного ПО выполняются такие функции, как калибровка прибора; контроль работы прибора в процессе эксплуатации; сохранение пользовательских настроек интерфейса; расчет цветовых характеристик для различных осветителей и стандартных наблюдателей.
Спектроколориметры оснащены последовательным интерфейсом, позволяющим устройству напрямую взаимодействовать с ПК. Данные, полученные в ходе измерений, могут передаваться на ПК из памяти или непосредственно после каждого измерения. Для этого в комплект поставки по требованию заказчика может входить диск с дополнительным автономным ПО «smart-chart». Данное автономное ПО не является метрологически значимым и предназначено только для скачивания из прибора и последующего анализа измеренных значений. Переданные пользователем данные немедленно отображаются в отчете об испытаниях.
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Доступ пользователя к встроенному программному обеспечению исключен конструктивным исполнением прибора. Программное обеспечение приборов может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программнотехнических устройств.
Программное обеспечение (ПО) имеет следующие идентификационные данные:
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
BYK-mac i |
Номер версии (идентификационный номер) ПО |
9.30 и выше |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Алгоритм вычисления цифрового идентификатора ПО |
- |
Программное обеспечение размещается в энергонезависимой памяти
микропроцессора.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом, а также на поверхность спектроколориметров, используя технологию трафаретной печати
Сведения о методиках измерений
Сведения о методиках (методах) измерений«BYK-mac i, BYK-mac I COLOR. Инструкция», раздел 6, 7.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к спектроколориметрам BYK-mac i
ГОСТ 8.205-2014 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений координат цвета, координат цветности и показателей белизны и блеска».
Поверка
Поверка осуществляется в соответствии с документом МИ 3449-2014 «Государственная система обеспечения единства измерений. Спектроколориметры многоугловые. Методика поверки»Основные средства поверки:
Набор мер отражающих координат цвета и координат цветности из состава Вторичного эталона единиц координат цвета и координат цветности ВЭТ 81-1-2003.
Основные метрологические характеристики:
Диапазон измерений
по шкале координат цвета X = 2,5 - 109,0; Y = 1,4 - 98,0; Z = 1,7 - 118,1
по шкале координат цветности x=0,100 - 0,735; y=0,100 - 0,834
Абсолютные погрешности измерения:
по координатам цвета AX=AY=AZ = 0,4
по координатам цветности Ax=Ay= 0,005
Изготовитель
«BYK-Gardner GmbH», ГерманияLausitzer Strasse 8, 82538 Geretsried, Germany
Тел.: +49 8171 3493-0
Факс: +49 8171 3493-140
E-mail: info.BYK.Gardner@altana.com
Заявитель
Представительство Общества с ограниченной ответственностью«БИК-Гарднер ГмбХ»
191002, Санкт-Петербург, ул. Марата, д.47-49, лит. А, помещение 24-Н, офис С202
Телефон: +7 812 602 12 91
E-mail: Pavel.Karagodin@altana.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)Адрес: г. Москва, 119361, ул. Озерная д.46
Телефон: (495) 437-56-33; факс: (495) 781-28-69
E-mail: vniiofi@vniiofi.ru
Принцип действия спектроколориметров основан на измерении спектрального коэффициента отражения в диапазоне от 400 до 700 нм в геометрии освещения 450 и наблюдения 150, 250, 450 , 750, 1100 с последующим расчетом координат цвета и координат цветности.
Для определения цвета интерферированных пигментов возможно измерение цвета 0 под углом минус 15 .
В спектроколориметрах предусмотрена возможность определения степени искристости и зернистости. Оценка искристости проводится при дополнительном освещении 0 0 0
под углами 15 , 45 и 75 при помощи камеры с высоким разрешением, расположенной перпендикулярно к поверхности наблюдения. Для оценки зернистости создается диффузное освещение при помощи двух полусфер с белым покрытием. Регистрация сигнала выполняется камерой с высоким разрешением.
В спектроколориметрах установлены дополнительные детекторы для измерения флуоресценции, определяемой как значение интенсивности эмиссии.
В качестве источников излучения используются светодиоды. В комплекте спектроколориметров имеются белый эталон (для автоматической калибровки), черный эталон (для калибровки нулевого отражения, или черного цвета), а также контрольный образец зеленый (для проверки измерения цвета) и контрольный образец для проверки эффектов.
Питание спектроколориметров осуществляется от аккумуляторного блока. Для обеспечения бесперебойной работы к прибору дополнительно поставляется док-станция, на которой заряжается сменный аккумуляторный блок. Также в качестве источников питания могут служить 4 батареи типа АА, щелочные или аккумуляторные.
Результаты измерений могут передаваться на ПК через USB-порт спектроколориметров.

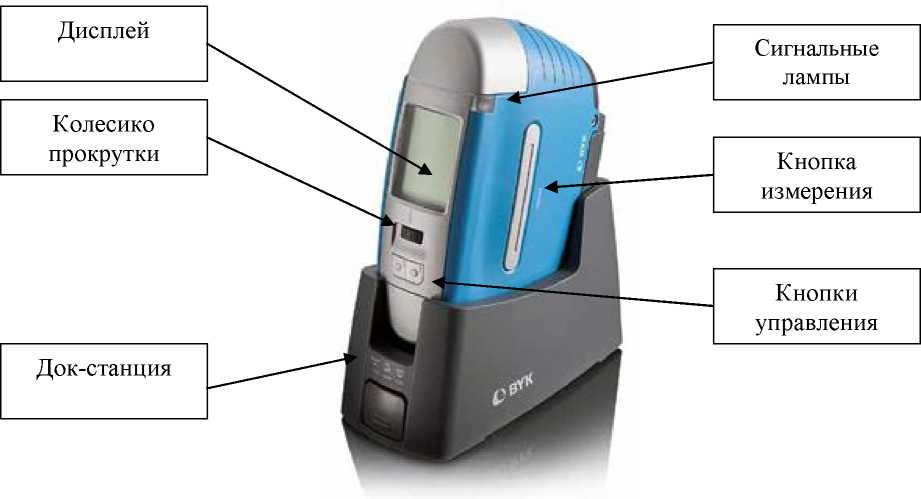

Рисунок 1 - Общий вид спектроколориметров BYK-mac i
Защитная крышка
Место маркировки
Отсек блока питания
Отсек блока
питания
Место
Место пломбирования
пломбирования

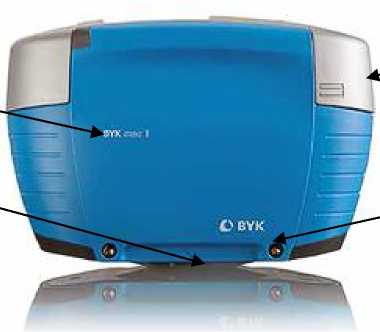

Рисунок 2 - Общий вид спектроколориметров BYK-mac i с указанием мест маркировки и пломбирования
Таблица 3
Наименование |
Количество, шт. |
Спектроколориметр BYK-mac i |
1 |
Белый эталон с сертификатом калибровки производителя |
1 |
Черный эталон |
1 |
Контрольный образец «зеленый» (Green) |
1 |
Контрольный образец для проверки эффектов |
1 |
Док-станция |
1 |
Сетевой кабель с адаптером питания |
1 |
Заряжаемый Li-ионный аккумулятор |
2 |
Вставка для 4 AA элементов питания |
1 |
Защитная крышка для источника освещения |
2 |
Щелочная батарейка типа АА 1,5В |
4 |
Комплект запасных прокладок для PIN-лапок |
1 |
Набор для чистки PIN-лапок |
1 |
Кабель USB для прямого подключения к ПК |
1 |
Краткая инструкция |
1 |
CD-диск с полной инструкцией |
1 |
CD-диск с дополнительным автономным программным обеспечением smart-chart* |
1 |
Кейс для переноски и хранения |
1 |
BYK-mac i, BYK-mac i COLOR. Инструкция |
1 |
* - по требованию Заказчика |
прибора приведены в таблице 2.
Таблица 2
Наименование характеристики |
Значение характеристики |
Геометрия освещения/наблюдения - при измерении спектрального коэффициента отражения |
45°/-15°,15°, 25°, 45° , 75°, 110° |
- при измерении степени искристости и зернистости |
15°, 45° , 75°, диффузное/90° к |
поверхности | |
Спектральный диапазон, нм |
400 - 700 |
Диапазон измерения координат цвета Х |
2,5 - 109,0 |
Y |
1,4 - 98,0 |
Z |
1,7 - 118,1 |
Пределы допускаемого значения абсолютной погрешности измерения координат цвета AX=AY= AZ |
± 1,0 |
Диапазон измерения координат цветности | |
x |
0,004 - 0,734 |
У |
0,005 - 0,834 |
Пределы допускаемого значения абсолютной погрешности измерения координат цветности Dx=Dy |
± 0,008 |
Диаметр области измерения, мм |
12, 23 |
Время измерения, с, не более |
6 |
Г абаритные размеры, мм, не более |
218 х 81 х 147 |
Продолжение таблицы 2
Масса, кг, не более |
1,3 |
Электропитание осуществляется от четырёх щелочных элементов питания типа АА с напряжением, В |
1,2 - 1,5 |
или литий-ионного аккумулятора с напряжением, В |
7,2 |
или от док-станции с напряжением, В |
90-264 |
частотой, Гц |
50-60 |
Условия эксплуатации: - температура окружающего воздуха, °С |
10 - 42 |
- относительная влажность воздуха (без конденсации), %, не более |
85 |
