Номер по Госреестру СИ: 43437-09
43437-09 Твердомеры маятниковые лакокрасочных покрытий по методу Кенига-Персоза
(PHT)
Назначение средства измерений:
Твердомеры маятниковые лакокрасочных покрытий по методу Кенига-Персоза РНТ (далее - твердомеры) предназначены для измерений твёрдости лакокрасочных покрытий по времени уменьшения амплитуды (затухания) колебаний маятника.
Внешний вид.
Твердомеры маятниковые лакокрасочных покрытий по методу Кенига-Персоза
Рисунок № 1
Внешний вид.
Твердомеры маятниковые лакокрасочных покрытий по методу Кенига-Персоза
Рисунок № 2
Внешний вид.
Твердомеры маятниковые лакокрасочных покрытий по методу Кенига-Персоза
Рисунок № 3
Внешний вид.
Твердомеры маятниковые лакокрасочных покрытий по методу Кенига-Персоза
Рисунок № 4
Общие сведения
Дата публикации -
Срок свидетельства - 19.11.2024
Номер записи -
ID в реестре СИ - 354122
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Твердомер маятниковый лакокрасочных покрытий по методу Кенига-Персоза РНТ, Твердомер маятниковый лакокрасочных покрытий по методу Кенига-Персоза РНТ, РНТ, нет модификации, нет данных , мод.PHT, мод. РНТ, мод. PHT, ЛМ 500, PHT,
Производитель
Изготовитель - Фирма "BYK-Gardner GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 47
Выдано извещений - 1
Кол-во периодических поверок - 30
Кол-во средств измерений - 5
Кол-во владельцев - 12
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№149 от 2015.02.06 О продлении срока действия свидетельств об утверждении типа средств измерений
№2754 от 2019.11.19 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Твердомеры маятниковые лакокрасочных покрытий по методу Кенига-Персоза (PHT)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
43437-09 Твердомеры маятниковые лакокрасочных покрытий по методу Кенига-Персоза (PHT) Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
45390-10 Твердомеры маятниковые лакокрасочных покрытий по методу Кенига-Персоза (Константа МТ1) ООО "К-М" (РОССИЯ г.С.-Петербург) |
Все средства измерений ООО "К-М"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
30486-05 |
Фотоблескомер, micro-TRI-gloss Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
31094-06 |
Блескомер, micro-TRI-gloss Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
32439-06 |
Измеритель прозрачности, Haze-gard plus Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
39440-08 01.01.2014 |
Воронки вискозиметрические, DIN Flow Cup 4 Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
40052-08 01.01.2014 |
Приборы для измерения выходных сигналов термопар многоканальные регистрирующие, Temp-gard мод. 8P, basic Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
40451-09 |
Фотометры пропускания, Haze-gard plus Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41745-09 17.06.2024 |
Блескомеры, micro-gloss Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
42770-09 01.01.2015 |
Фотометры пропускания, Haze-gard Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
43437-09 19.11.2024 |
Твердомеры маятниковые лакокрасочных покрытий по методу Кенига-Персоза, PHT Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
43767-10 01.04.2015 |
Твердомеры Бухгольца, BHP 5825-5826 Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
44055-10 01.04.2015 |
Спектроколориметры многоугловые, BYK-mac Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
44056-10 17.06.2024 |
Спектроколориметры , Spectro-guide мод. Spectro-guide sphere, Spectro-guide sphere S, Spectro-guide 45/0, Spectro-guide 45/0S Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
46878-11 |
Наборы мер блеска, GlossSt-BYK Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
53006-13 01.02.2023 |
Регистраторы температуры электронные, temp-gard мод. 6p, 12p Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
62146-15 14.09.2025 |
Спектроколориметры , BYK-mac i Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
63708-16 12.04.2026 |
Фотометры пропускания, haze-gard i Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
77810-20 04.03.2025 |
Спектрофотометры, spectro2guide мод. spectro2guide d:8°, spectro2guide 45°с:0° Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Твердомеры маятниковые лакокрасочных покрытий по методу Кенига-Персоза (Константа МТ1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 6 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 8 | 0 | 7 | 1 | 3 | 0 | 3 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 8 | 0 | 6 | 0 | 8 | 0 | 6 | ||
| ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Сергиево-Посадский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Филиал АО «НПЦАП» - "СОСЕНСКИЙ ПРИБОРОСТРОИТЕЛЬНЫЙ ЗАВОД" (RA.RU.311895) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Твердомеры маятниковые лакокрасочных покрытий по методу Кенига-Персоза (Константа МТ1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Ростовский ЦСМ Ростовская область |
2592 | 7571 |
|
Таганрогский филиал ФБУ «Ростовский ЦСМ» Ростовская область |
2592 | 7571 |
|
Волгодонский филиал ФБУ «Ростовский ЦСМ» Ростовская область |
2592 | 7571 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
13230 | 7571 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
13910 | 7571 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации РНТ-001 РЭ - в левом нижнем углу типографическим способом и на корпус твердомера (радом с обозначением заводского номера и годом выпуска) в виде наклеиваемой пленки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийТвердомер маятниковый лакокрасочных покрытий по методу Кенига-Персоза РНТ. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к твердомерам маятниковым лакокрасочных покрытий по методу Кенига-Персоза РНТГОСТ Р 52166-2003. Материалы лакокрасочные. Определение твердости покрытия по времени уменьшения амплитуды колебаний маятника.
ГОСТ 5233-89. Материалы лакокрасочные. Метод определения твердости по маятниковому прибору.
Техническая документация фирмы «BYK-Gardner GmbH»
Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
Поверка
Поверкаосуществляется в соответствии с документом РНТ-001 МП «Твердомер маятниковый лакокрасочных покрытий по методу Кенига-Персоза РНТ. Методика поверки», утвержденным руководителем ГЦИ СИ - заместителем генерального директора ФГУП «ВНИИФТРИ» 24.12.2008 г.
Основные средства поверки:
-
- концевые меры длины плоскопараллельные, набор № 1 кл.3 по ГОСТ 9038-90;
-
- микроскоп универсальный УИМ-21 по ГОСТ 8074-82;
-
- плита поверочная 400x630 класс 1 по ГОСТ 10905-86;
-
- штангенрейсмас ШР-630-0,05 по ГОСТ 164-90;
-
- линейка лекальная ЛТ-1-200 по ГОСТ 8026-92;
-
- секундомер механический СОСпр-2б-2, допускаемая погрешность измерения ±1 с, ТУ 25-1894-003-90
Изготовитель
Фирма «BYK-Gardner GmbH», Германия
Адрес: BYK-Gardner GmbH, Lausitzer Str. 8, D-82538 Geretsried, Germany.
Телефон: +49-8171-3493-0
Факс: +49-8171-3493-140
http:// www.byk.com
Заявитель
Представительство Общество с ограниченной ответственностью «БИК-Гарднер ГмбХ» Адрес: 191002, г. Санкт-Петербург, ул. Марата д. 47-49, лит. А, офис С 202 Тел. +7(812) 602-12-91
Pavel.Karagodin@altana.com
http:// www.byk.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).
Место нахождения (юридический адрес): Российская Федерация, 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11.
Почтовый адрес предприятия: Российская Федерация, 141570, Московская область, Солнечногорский район, п/о Менделеево.
Телефон: +7(495) 526-63-00, Факс: +7(495) 526-63-00
E-Mail: office@vniiftri.ru
Твердомеры представляют собой настольный прибор, состоящий из базовой платформы с встроенным электронным блоком маятникового механизма. Конструкция маятникового механизма следующая: к базовой платформе прикреплена вертикальная колонна, в верхней части которой имеется закрепленная на кронштейне подставка для исследуемой пластины и арретиры, на которые устанавливается маятник. Маятник состоит из открытой рамы, связанной перекладиной, на нижней поверхности которой вставлены два шарика в качестве точек опоры.
Твердомеры укомплектованы маятниками (маятник А - Кенига и маятник Б - Персоза). Метод измерения твёрдости в соответствии с ГОСТ Р 52166-2003 выбирается на основании характеристик лакокрасочных покрытий. Маятники отличаются по форме, размерам. При использовании маятника Кенига (маятник типа А) за время затухания колебаний принимают время уменьшения амплитуды колебаний маятника от 6° до 3° или число колебаний за это время, а при использовании маятника Персоза (маятника типа Б) - время уменьшения амплитуды колебаний маятника от 12° до 4° или число колебаний за это время.
Принцип работы твердомеров: меньшее время затухания колебаний маятника соответствует более низкой твёрдости.
В соответствии с ГОСТ 5233-89 твёрдость лакокрасочного покрытия (Н) вычисляется по формуле (1):
(1)
где to - время затухания колебаний маятника на испытываемом образце, с;
tk - время затухания колебаний маятника на контрольной пластине, с;
No - число колебаний маятника (при затухании колебаний) на испытываемом образце;
Nk - число колебаний маятника (при затухании колебаний) на контрольной пластине.
Число колебаний маятника при затухании или время затухания колебаний измеряется автоматически. Результат измерений выводится на дисплей электронного блока. На передней панели электронного блока имеются кнопки для переключения режима измерений и сброса результатов предыдущего измерения. Выполняются измерения на контрольной пластине и на испытываемом образце, и затем по формуле (1) определяется твердость лакокрасочного покрытия.
Во время испытаний твердомер закрывается прозрачным колпаком из акрилового стекла. Запуск маятника осуществляется вручную нажатием механической кнопки на тросике, выведенном из-под колпака.
Питание твердомеров осуществляется от сети переменного тока через сетевой адаптер.
В месте установки твердомера должны отсутствовать вибрации, вызывающие заметные глазом колебания маятника, находящегося в положении равновесия.
Внешний вид твердомера, а также схема пломбировки от несанкционированного доступа приведены на рисунках 1-3.

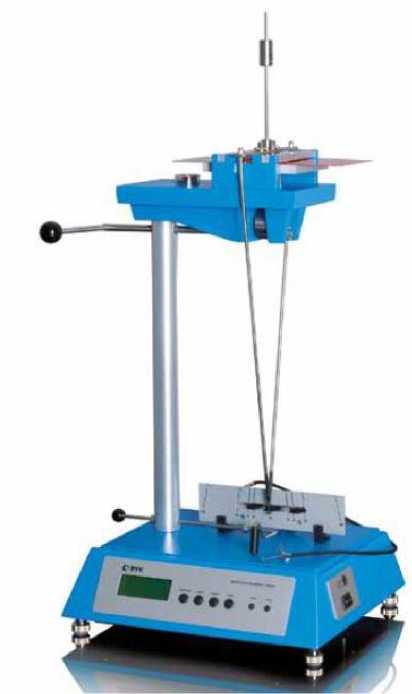

Рисунок 1 - Общий вид твердомера

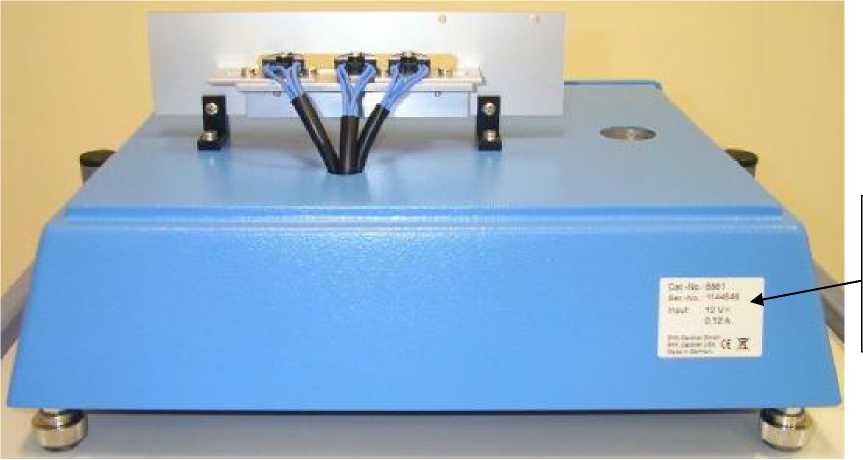

Место нанесения знака утверждения типа
Рисунок 2 - Место нанесения знака утверждения типа

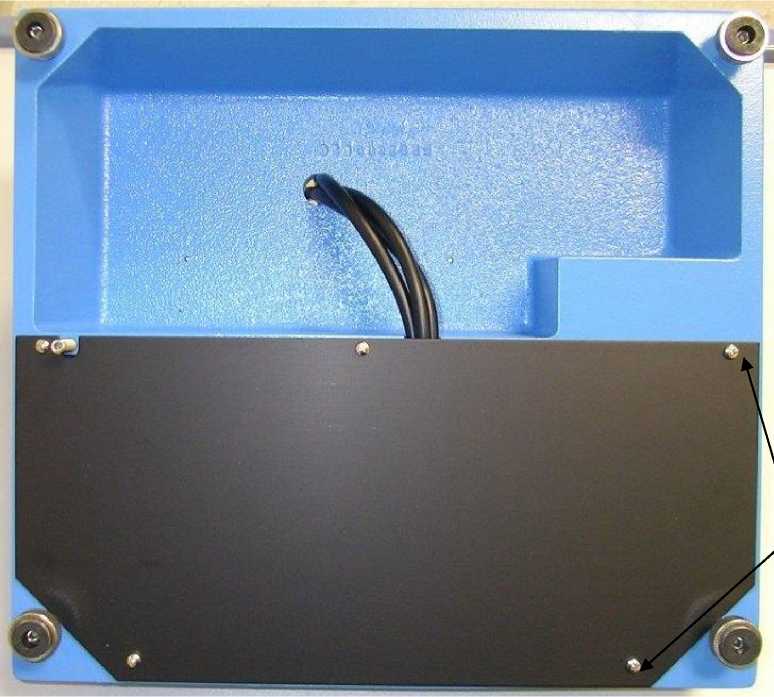

Места пломбировки от несанкционированного доступа
Рисунок 3 - Схема пломбировки от несанкционированного доступа
Комплектность твердомеров приведена в таблице 2. Таблица 2
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Твердомер маятниковый лакокрасочных покрытий: с маятником Кенига с маятником Персоза с маятниками Кенига и Персоза |
5861 |
1 (по выбору) | |
|
Комплект поставки: | |||
|
Пусковой тросик |
РН-5860 |
1 | |
|
Защитный кожух из акрилового стекла |
1 | ||
|
Спиртовой уровень |
1 | ||
|
Стеклянная пластина |
1 | ||
|
Сетевой шнур |
1 | ||
|
Инструмент для сборки кожуха |
1 | ||
|
Руководство по эксплуатации |
РНТ-001 РЭ |
1 | |
|
Методика поверки |
РНТ-001 МП |
1 | |
радиометров приведены в таблице 1. Таблица 1
|
1. Диапазон измерений твердости, усл. ед. |
0,1.1,500 | |
|
2. Пределы допускаемой абсолютной погрешности измерения твердости, усл. ед. |
± 0.01 | |
|
3. Диапазон измерений времени затухания, с |
1999 | |
|
4. Дискретность измерений времени затухания, с |
0,01 | |
|
5. Диапазон измерений количества колебаний маятника |
0.999 | |
|
6. Пределы допускаемой абсолютной погрешности измерения количества колебаний |
± 1 | |
|
7. Тип маятника |
А (по Кенигу) |
Б (по Персозу) |
|
8. Масса маятника |
200,0 ± 2 |
500,0 ± 0,1 |
|
9. Средний период колебаний, с |
1,40 ± 0,02 |
1,000 ± 0,001 |
|
10. Время уменьшения амплитуды на контрольной стеклянной пластине при измерении углов отклонения, с от 6° до 3° от 12° до 4° |
250 ± 10 |
430 ± 10 |
|
11. Питание от сети переменного тока напряжением, В частотой, Гц |
115/230 50.60 | |
|
12. Потребляемая мощность, ВА, не более |
250 | |
|
13. Габаритные размеры, мм, не более длина(глубина) x ширинахвысота |
320x300x710 | |
|
14. Масса, кг, не более |
17,6 |
|
15. Средний срок службы, лет, не менее |
7 |
|
16. Среднее время наработки на отказ, ч, не менее |
4200 |
|
17. Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от 10 до 40 |
|
- относительная влажность при 35°С, %, не более |
85 |
|
- атмосферное давление, кПа |
от 84 до 106 |
