Номер по Госреестру СИ: 77810-20
77810-20 Спектрофотометры
(spectro2guide мод. spectro2guide d:8°, spectro2guide 45°с:0°)
Назначение средства измерений:
Спектрофотометры spectro2guide моделей spectro2guide d:8°, spectro2guide 45°с:0° (далее - спектрофотометры) предназначены для измерений цвета (координаты цвета и координаты цветности) и блеска под углом 60° на различных поверхностях в отраженном свете.
Внешний вид.
Спектрофотометры
Рисунок № 1
Внешний вид.
Спектрофотометры
Рисунок № 2
Внешний вид.
Спектрофотометры
Рисунок № 3
Внешний вид.
Спектрофотометры
Рисунок № 4
Программное обеспечение
Управление спектрофотометром и обработка результатов измерений осуществляется с помощью встроенного программного обеспечения (ПО) spectro2guide. Программное обеспечение осуществляет функции сбора, обработки и представления измеряемой информации. Программное обеспечение записано в энергонезависимой памяти прибора.
Спектрофотометры могут взаимодействовать с ПК, для обеспечения этого взаимодействия, по требованию заказчика, поставляется программное обеспечение smart-chart. ПО smart-chart не является обязательным для работы прибора. Минимальная необходимая версия smart-chart для работы с прибором 5.1.3.
Идентификационные данные программного обеспечения указаны в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Spectro2guide |
Номер версии (идентификационный номер) ПО |
1.1.0.Х и выше |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации печатным методом и на корпус спектрофотометров методом наклеивания.
Сведения о методиках измерений
Нормативные и технические документы
Поверка
Поверкаосуществляется по документу МП 040.М4-19 «ГСИ. Спектрофотометры spectro2guide моделей spectro2guide d:8°, spectro2guide 45°с:0°. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 14 июня 2019 г.
Основные средства поверки:
- рабочий эталон единиц координат цвета и координат цветности несамосветящихся объектов по ГПС «Государственной поверочной схемой для средств измерений координат цвета и координат цветности, белизны, блеска», утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 27 ноября 2018 г. № 2516;
- набор образцовых мер блеска НО -5 ( регистрационный номер Федерального информационного фонда по обеспечению единства измерений 12429-90).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых спектрофотометров с требуемой точностью.
Знак поверки наносится на корпус спектрофотометров (место нанесения указано на рисунке 2).
Изготовитель
«BYK-Gardner GmbH», ГерманияАдрес: Lausitzer str. 8, 82538 Geretsried, Germany
Телефон: +49 8171 3493-0
Факс: +49 8171 3493-140
Web-сайт: www.byk.com
Заявитель
Представительство Общества с ограниченной ответственностью «БИК-Гарднер ГмбХ» (Представительство ООО «БИК-Гарднер ГмбХ»)
ИНН 9909338481
Адрес: 191002, г. Санкт-Петербург, ул. Марата, д. 47-49, лит. А, помещ. 24-Н, офис С 202
Телефон: +7 (812) 602-12-91
Web-сайт: www.byk.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Принцип действия спектрофотометров основан на измерении спектрального коэффициента отражения в видимом участке спектра в диапазоне длин волн от 400 до 700 нм и последующего расчета цветовых характеристик. Источниками освещения в спектрофотометрах являются светодиоды. Предусмотрены две геометрии измерений: 45°/0° в модели spectro2guide 45°с:0° и d/8° в модели spectro2guide d:8°. При геометрии освещения/наблюдения 45°/0° источники освещения расположены по кругу, их оптические оси составляют угол 45° с нормалью к поверхности образца. При геометрии освещения/наблюдения d/8° источником диффузного освещения является интегрирующая сфера. Для геометрии d/8° предусмотрено два режима измерения: с включением и исключением зеркальной составляющей. Для исключения зеркальной составляющей в интегрирующей сфере предусмотрена отдельная ловушка, исключающая попадание зеркальной составляющей сигнала на приемник, образующий угол наблюдения 8° с нормалью к поверхности образца.
Для измерений блеска в приборах предусмотрен отдельный канал, состоящий из источника и приемника, образующих угол 60° с нормалью к поверхности образца.
В спектрофотометрах есть возможность получения показаний в спектральном диапазоне флуоресценции от 340 до 760 нм. Объем встроенной памяти спектрофотометра позволяет сохранять данные 5000 эталонов и образцов.
Для обеспечения более точного позиционирования прибора на измерительном образце в спектрофотометре предусмотрена встроенная цветная камера. В комплектацию спектрофотометра входят стандарты: белый калибровочный стандарт, встроенный в док-станцию, предназначенный для автоматической калибровки спектрофотометра; калибровочный белый стандарт, для проведения калибровки вручную; цветной стандарт, предназначенный для проведения проверки.
Управление спектрофотометром осуществляется рабочей кнопкой, которая используется для включения и запуска измерений, и сенсорным дисплеем, при помощи которого производится настройка.
Для контроля и анализа качества доступны различные цветовые системы, цветоразностные уравнения, индексы, источники света и приемники отраженного света.
Имеется возможность выбора языка отображаемой на дисплее информации: английский, немецкий, французский, итальянский, испанский, русский, японский, китайский.
Спектрофотометры являются портативными приборами, работают от встроенной аккумуляторной батареи. Измерения могут проводиться как в лабораторных, так и в производственных условиях.
Общий вид спектрофотометров приведен на рисунке 1.
Обозначение места нанесения знака поверки и маркировки представлены на рисунке 2. Пломбирование спектрофотометров не предусмотрено.

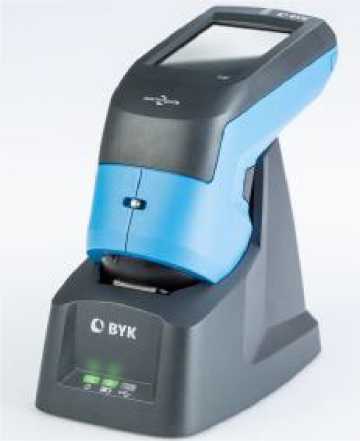

Рисунок 1 - Общий вид Спектрофотометра spectro2guide

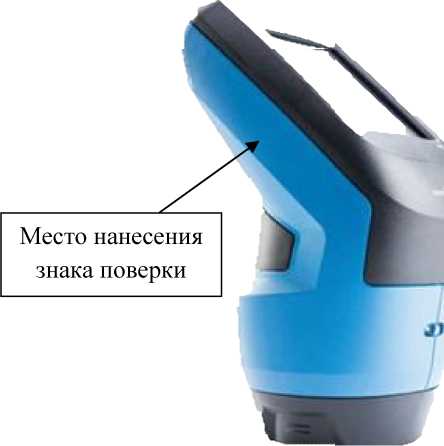

Рисунок 2 - Обозначение места нанесения знака поверки и маркировки

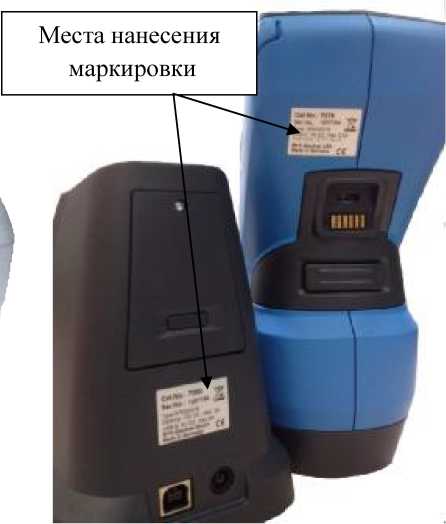

Места нанесения маркировки

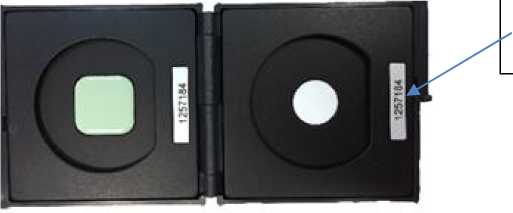

Рисунок 3 - Калибровочный белый стандарт и проверочный цветной стандарт с обозначением места нанесения маркировки
Таблица 4 -
Наименование |
Обозначение |
Количество |
Спектрофотометр spectro2guide модели spectro2guide d:8°/spectro2guide 45°с:0° |
1 шт. | |
Белый калибровочный стандарт и проверочный цветной стандарт |
1 шт. | |
Док-станция с встроенным калибровочным белым стандартом |
1 шт. | |
Кабель питания |
- |
1 шт. |
Продолжение таблицы 4
Наименование |
Обозначение |
Количество |
Кабель USB тип-С для подключения спектрофотометра к компьютеру |
1 шт. | |
Защитная крышка на апертуру |
- |
1 шт. |
Инструкция по безопасности |
- |
1 экз. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
МП 040.М4-19 |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений координат цвета: X |
от 2,5 до 109,0 |
Y |
от 1,4 до 95,0 |
Z |
от 1,7 до 107,0 |
Пределы допускаемой абсолютной погрешности измерений координат цвета |
±1,0 |
Диапазон измерений координат цветности: x |
от 0,004 до 0,734 |
У |
от 0,005 до 0,834 |
Пределы допускаемой абсолютной погрешности измерений координат цветности |
±0,01 |
Диапазон измерений блеска, ед. блеска |
от 2 до 100 |
Пределы допускаемой абсолютной погрешности измерений блеска, ед. блеска |
±2,0 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | |
spectro2guide d:8° |
spectro2guide 45°с:0° | |
Геометрия освещения/наблюдения |
d/80 (spin/spex) |
45°/0 |
Спектральный диапазон показаний цвета, нм |
от 400 до 700 | |
Спектральный диапазон показаний флуоресценции, нм |
от 340 до 760 | |
Шаг, нм |
10 | |
Геометрия измерений блеска |
60°/60° |
Продолжение таблицы 3
Наименование характеристики |
Значение | |
spectro2guide d:8° |
spectro2guide 45°с:0° | |
Диапазон показаний блеска, ед. блеска |
от 0 до 100 | |
Повторяемость измерений блеска, в | ||
диапазоне: | ||
от 0 до 10 влюч. ед. блеска |
±0,1 | |
св. 10 до 100 ед. блеска |
±0,2 | |
Воспроизводимость измерений блеска, в | ||
диапазоне: | ||
от 0 до 10 влюч. ед. блеска |
±0,5 | |
св. 10 до 100 ед. блеска |
±1 | |
Диапазон показаний координат цвета: | ||
Х |
от 0,0 до 142,21 | |
Y |
от 0,0 до 150,00 | |
Z |
от 0,0 до 160,96 | |
Диапазон показаний координат цветности: | ||
x |
от 0,0000 до 0,7158 | |
У |
от 0,0000 до 1,1955 | |
Габаритные размеры, мм, не более: | ||
- высота |
188 | |
- ширина |
110 | |
- длина |
87 | |
Масса, кг, не более |
0,707 |
0,690 |
Параметры аккумуляторной батареи: | ||
- напряжение, В |
7,2 | |
- емкость, мАч |
2350 | |
Параметры электрического питания: | ||
- напряжение переменного тока, В |
от 100 до 240 | |
- частота переменного тока, Гц |
от 50 до 60 | |
Условия эксплуатации: | ||
- температура окружающего воздуха, оС |
от +10 до +40 | |
- относительная влажность, %, не более |
85 |
