Номер по Госреестру СИ: 44056-10
44056-10 Спектроколориметры
(Spectro-guide мод. Spectro-guide sphere, Spectro-guide sphere S, Spectro-guide 45/0, Spectro-guide 45/0S)
Назначение средства измерений:
Спектроколориметры Spectro-guide модели Spectro-guide sphere, Spectro-guide sphere S, Spectro-guide 45/0, Spectro-guide 45/0 S (далее по тексту - спектроколориметры) предназначены для измерения, определения и оценки цветовых характеристик (координат цвета и координат цветности, а также цветовых различий).
Внешний вид.
Спектроколориметры
Рисунок № 1
Внешний вид.
Спектроколориметры
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 17.06.2024
Номер записи -
ID в реестре СИ - 354855
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Мпектроколориметр Spectro-guide 45/0, Модель Spectro-guide sphere gloss, модель Spectro-guide sphere, модель Spectro-guide 45/0 S, модель Spectro-guide 45/0, модель Sectro-guide 45/0 S, модели Spectro-guide 45/0, мод. Spectro-guide sphere, мод. Spectro-guide 45/0, Гемоглобинометр неинвазивный HAEMOSPECT, Spectro-guide, модель Spectro-guide sphere, Spectro-guide мод. Spectro-guide sphere, Spectro-guide sphere S, Spectro-guide 45/0, Spectro-guide 45/0S, Spectro-guide мод. Spectro-guide sphere, Spectro-guide мод. Spectro-guide 45/0, Spectro-guide sphere, Spectro-guide 45/0 gloss, Spectro-guide 45/0, Spectro-guide, -,
Производитель
Изготовитель - Фирма "BYK-Gardner GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Санкт-Петербург - город федерального значения, является вторым (неофициальным) хозяином России. Основан Петром 1 27 мая 1703 года. С началом Первой мировой войны - переименован в Петроград. В 1924 году - в Ленинград. 6 сентября 1991 года городу было возвращено историческое название.
Население составляет 5 131 942 человека. Единственный северный город в мире с таким количеством жителей. По численности населения в Европе Санкт-Петербург занимает 3-е место после Москвы и Лондона. Он расположен в устье Невы на побережье Финского залива, вытянувшись в юго-восточном направлении на 90 км. Площадь города составляет 1 439 км.
Это административный центр Северо-Западного федерального округа Российской Федерации, в который входят республики Коми и Карелия, Архангельская, Новгородская, Мурманская, Калининградская, Псковская, Ленинградская, Вологодская области и Ненецкий автономный округ.
Отчет "Анализ рынка поверки в Санкт-Петербурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Санкт-Петербург.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 205
Выдано извещений - 3
Кол-во периодических поверок - 101
Кол-во средств измерений - 38
Кол-во владельцев - 39
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 628 дн.
Приказы РСТ, где упоминается данный тип СИ
№1101 от 2014.07.21 О продлении срока действия свидетельств об утверждении типа средств измерений (Регистрационный номер в Гос.реестре СИ 18356-99,40696-09,40479-09,40480-09,44056-10,39908-08)
№1409 от 2019.06.17 О продлении срока действия свидетельств об утверждении типа
Наличие аналогов СИ: Спектроколориметры (Spectro-guide мод. Spectro-guide sphere, Spectro-guide sphere S, Spectro-guide 45/0, Spectro-guide 45/0S)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "BYK-Gardner GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
30486-05 |
Фотоблескомер, micro-TRI-gloss Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
31094-06 |
Блескомер, micro-TRI-gloss Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
32439-06 |
Измеритель прозрачности, Haze-gard plus Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
39440-08 01.01.2014 |
Воронки вискозиметрические, DIN Flow Cup 4 Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
40052-08 01.01.2014 |
Приборы для измерения выходных сигналов термопар многоканальные регистрирующие, Temp-gard мод. 8P, basic Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
40451-09 |
Фотометры пропускания, Haze-gard plus Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41745-09 17.06.2024 |
Блескомеры, micro-gloss Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
42770-09 01.01.2015 |
Фотометры пропускания, Haze-gard Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
43437-09 19.11.2024 |
Твердомеры маятниковые лакокрасочных покрытий по методу Кенига-Персоза, PHT Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
43767-10 01.04.2015 |
Твердомеры Бухгольца, BHP 5825-5826 Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
44055-10 01.04.2015 |
Спектроколориметры многоугловые, BYK-mac Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
44056-10 17.06.2024 |
Спектроколориметры , Spectro-guide мод. Spectro-guide sphere, Spectro-guide sphere S, Spectro-guide 45/0, Spectro-guide 45/0S Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
46878-11 |
Наборы мер блеска, GlossSt-BYK Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
53006-13 01.02.2023 |
Регистраторы температуры электронные, temp-gard мод. 6p, 12p Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
62146-15 14.09.2025 |
Спектроколориметры , BYK-mac i Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
63708-16 12.04.2026 |
Фотометры пропускания, haze-gard i Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
77810-20 04.03.2025 |
Спектрофотометры, spectro2guide мод. spectro2guide d:8°, spectro2guide 45°с:0° Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Спектроколориметры (Spectro-guide мод. Spectro-guide sphere, Spectro-guide sphere S, Spectro-guide 45/0, Spectro-guide 45/0S)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 44 | 8 | 24 | 1 | 41 | 8 | 21 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 3 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 14 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 11 | 0 | 11 | 0 | 10 | 0 | 10 | |||
| ФБУ «Кемеровский ЦСМ» (72) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 16 | 3 | 11 | 0 | 14 | 3 | 9 | ||
| ФГУП «ВНИИОФИ» (RA.RU.311485) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 23 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 45 | 1 | 0 | 37 | 2 | 19 | 0 | 19 | |
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 29 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 10 | 2 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Спектроколориметры (Spectro-guide мод. Spectro-guide sphere, Spectro-guide sphere S, Spectro-guide 45/0, Spectro-guide 45/0S)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан Республика Башкортостан |
5184 | 6602 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
8020 | 6602 |
Программное обеспечение
Прибор функционирует под управлением микроконтроллера, который использует встроенное программное обеспечение (ПО) spectroguide. С помощью данного ПО выполняются такие функции, как калибровка прибора; контроль работы прибора в процессе эксплуатации; сохранение пользовательских настроек интерфейса; расчет цветовых характеристик для
Лист № 3 Всего листов 5 различных осветителей и стандартных наблюдателей; расчет различных индексов, таких как индекс белизны, желтизны и прочее.
Спектроколориметры оснащены последовательным интерфейсом, позволяющим устройству напрямую взаимодействовать с ПК. Данные, полученные в ходе измерений, могут передаваться на ПК из памяти или непосредственно после каждого измерения. Для этого в комплект поставки входит диск с дополнительным ПО «easy-link». Переданные пользователем данные немедленно отображаются в отчете об испытаниях.
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Доступ пользователя к встроенному программному обеспечению исключен конструктивным исполнением прибора. Программное обеспечение приборов может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программнотехнических устройств.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1
|
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
spectroguide |
V 4.35 и выше |
- |
- |
|
easy-link |
V 2.06 и выше |
- |
- |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А».
Знак утверждения типа
Знак утверждения типананосится на корпус прибора и на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Спектроколориметры spectro-guide 45/0 gloss, spectro-guide sphere gloss» Руководство по эксплуатации, разделы 7 и 8.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектроколориметрам1 ГОСТ 8.205-90 «Государственная система обеспечения единства измерений . Государственная поверочная схема для средств измерений координат цвета и координат цветности»
2 Техническая документация фирмы «BYK-Gardner GmbH», Германия
Поверка
Поверкаосуществляется по документу МИ 3150-2008 «Рекомендация. Государственная система обеспечения единства измерений. Спектроколориметры. Методика поверки».
Основные средства поверки:
1 Набор мер спектральных коэффициентов пропускания координат цвета и координат цветности
2 Набор мер спектральных коэффициентов отражения координат цвета и координат цветности
Основные метрологические характеристики:
Диапазон измерений
по шкале координат цвета X = 2,5 - 109,0; Y = 1,4 - 98,0; Z = 1,7 - 118,1
по шкале координат цветности x=0,1000 - 0,7350; y=0,1000 - 0,8340
Абсолютные погрешности измерения для прозрачных образцов:
по координатам цвета Ax=Ay=Az = 0,15
по координатам цветности АХ=АУ= 0,002
Абсолютные погрешности измерения для отражающих образцов:
по координатам цвета AX=AY=AZ = 0,3
по координатам цветности АХ=АУ= 0,002
Изготовитель
фирма «BYK-Gardner GmbH»
Lausitzer Strasse 8, 82538 Geretsried, Germany
Телефон: +49-8171-3493-0
Факс: +49-8171-3493-140
E-mail: info.BYK.Gardner@altana.com
Заявитель
Представительство Общества с ограниченной ответственностью «БИК-Гарднер ГмбХ» 191002, г. Санкт-Петербург, ул. Марата, д. 47-49, лит. А, помещение 24-Н, офис С202 Телефон: +7(812) 602-12-91
E-mail: Yulia.Metelkina@altana.com
Испытательный центр
Государственный центр испытаний средств измерений федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт оптикофизических измерений» (ФГУП «ВНИИОФИ»).
Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Телефон: (495) 437-56-33, факс: 437-31-47.
E-mail: vniiofi@vniiofi.ru
Принцип измерения основан на измерении спектрального коэффициента отражения в диапазоне длин волн 400 - 700 нм и последующего расчета цветовых характеристик. Предусмотрены две геометрии измерений: 45/0 в моделях Spectro-guide 45/0, Spectro-guide 45/0 S и d/8 в моделях Spectro-guide sphere, Spectro-guide sphere S. При геометрии освещения/наблюдения 45/0 освещение происходит в круговой диаграмме направленности под углом 45°, угол наблюдения составляет 0°. При геометрии освещения/наблюдения d/8 свет падает на образец в рассеянном виде, угол наблюдения составляет 8° «от нормали». Спектроколориметры моделей Spectro-guide 45/0 S и Spectro-guide sphere S одновременно оценивают цвет и блеск при геометрии освещения/наблюдения 60°/60°. Образец последовательно освещается светодиодами (СИД) с ожидаемым высоким сроком службы. Светодиоды не нагревают образец, соответственно отсутствует риск возникновения термохромных эффектов, вызванных освещением. Перед началом работы со спектроколориметрами выполняется автокалибровка по белому калибровочному образцу, исключающая ошибки оператора.
Имеется возможность сохранения в приборе данных 200 эталонов и 999 образцов. Эти данные включают не только индивидуальные показания, но и расчетные средние значения. Результаты измерения отображаются на дисплее.
Управление приборами осуществляется кнопкой Operate и четырьмя кнопками со стрелками, возможен автоматический запуск приборов. Кнопка Operate также используется для включения приборов.
Для контроля и анализа качества доступны все цветовые системы, цветоразностные уравнения, индексы, источники света и приемники отраженного света.
Имеется возможность выбора языка отображаемой на дисплее информации: немецкий, английский, французский, итальянский, испанский, японский.
Спектроколориметры являются приборами, которые могут использоваться для обеспечения контроля качества продукции при проведении технологического контроля на месте. Для соответствия требованиям измерений в данной сфере прибор работает на батареях.
Общий вид спектроколориметров с указанием мест пломбирования и нанесения маркировки приведен на рисунках 1 и 2.

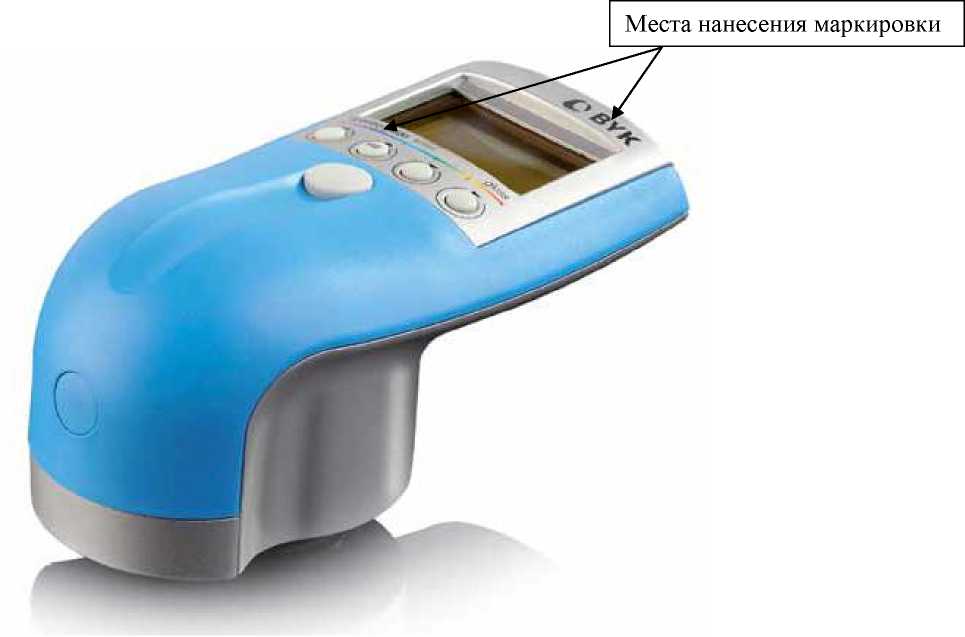

Рисунок 1 - Общий вид спектроколориметров Spectro-guide с указанием мест нанесения маркировки
X. **' W
■-
Места пломбирования

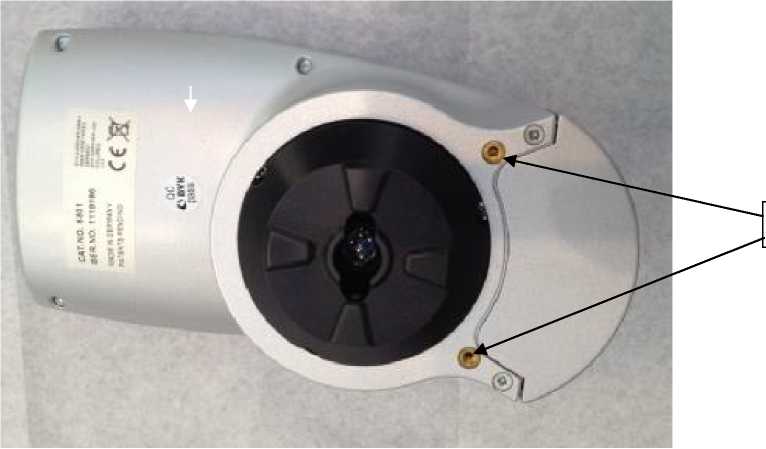

Рисунок 2 - Спектроколориметры Spectro-guide (вид снизу) с указанием мест пломбирования
Таблица 3
|
Наименование |
Количество, шт |
|
Спектроколориметр Spectro-guide * |
1 |
|
Элемент питания (батарейка АА 1,5 В) |
4 |
|
Белая калибровочная пластина с сертификатом производителя |
1 |
|
Черный калибровочный образец |
1 |
|
CD-диск с программным обеспечением |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
|
* в модификации согласно требованию Заказчика | |
представлены в таблице 2. Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Геометрия освещения/наблюдения |
45°/0 или d/8 согласно DIN, ASTM, ISO |
|
Спектральный диапазон, нм |
400 - 700 |
|
Диапазон измерений координат цвета X |
2,5 - 109,0 |
|
Y |
1,4 - 98,0 |
|
Z |
1,7 - 118,1 |
|
Диапазон измерений координат цветности | |
|
x |
0,004 - 0,734 |
|
y |
0,005 - 0,834 |
|
Пределы допускаемого значения абсолютной погрешности измерения координат цвета AX=AY= AZ |
±1,0 |
|
Пределы допускаемого значения абсолютной погрешности измерения координат цветности Ax=Ay |
±0,01 |
|
Время измерения, с, не более |
0,4 |
|
Интервал между измерениями, с, не более |
1 |
|
Электропитание осуществляется от четырёх щелочных | |
|
элементов питания АА напряжением, В |
1,5 |
|
или четырех никель-кадмиевых или никель-металгидридных | |
|
элементов питания АА напряжением, В |
1,2 |
|
Габаритные размеры, мм, не более |
80x95x180 |
|
Масса с батарейками, кг, не более |
0,5 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
10 - 45 |
|
- относительная влажность воздуха С, %, не более |
85 |
