Номер по Госреестру СИ: 46878-11
46878-11 Наборы мер блеска
(GlossSt-BYK)
Назначение средства измерений:
Набор мер блеска GlossSt-BYK (далее по тексту - набор мер) предназначен для измерений единиц блеска и использования в качестве эталонной меры при определении погрешности фотоэлектрических блескомеров различных типов при проведении их поверки.
Внешний вид.
Наборы мер блеска
Рисунок № 1
Внешний вид.
Наборы мер блеска
Рисунок № 2
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист Руководства по эксплуатации печатным способом и на футляры в виде наклейки методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений«Набор мер блеска GlossSt-BYK. Руководство по эксплуатации», п.6 и п.9.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к набору мер блеска GlossSt-BYK1 ГОСТ 8.205-90 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений координат цвета и координат цветности ».
2 ГОСТ Р 52663-2006 «Материалы лакокрасочные. Метод определения блеска лакокрасочных покрытий, не обладающих металлическим эффектом, под углом 20о, 60о и 85о».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийОсуществление деятельности при поверке блескомеров, применяемых при выполнении работ по обеспечению безопасных условий и охраны труда.
Поверка
Поверкаосуществляется по документу: «Набор мер блеска GlossSt-BYK. Методика поверки», п. 9 Руководства по эксплуатации, утвержденному ГСИ СИ ФГУП «ВНИИОФИ» «22» апреля 2011 г.
Основные средства поверки:
Установка высшей точности единиц блеска УВТ 94-А-99.
Основные метрологические характеристики:
- диапазон измерений блеска от 1 до 100 единиц блеска.
блеска.
- пределы допускаемой абсолютной погрешности измерений блеска ± 0,10 единиц
Изготовитель
Фирма «BYK-Gardner GmbH», Германия.Адрес: Lausitzer Strasse 8 D-82538 Geretsried Germany.
Телефон: +49 8171-3493-0, Факс: +49 8171-3493-140.
E-mail: info.BYK.Gardner@altana.com
Заявитель
ФГУ «Ростест-Москва», 117418, Москва, Нахимовский проспект, 31Телефон: (495) 544 00 00, Факс: (499) 124 99 96
E-mail: info@rostest.ru
Испытательный центр
Государственный центр испытаний средств измерений федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт оптико-физических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»), аттестат аккредитации государственного центра испытаний (испытательной, измерительной лаборатории) средств измерений № 30003-08 от 30.12.2008 г.Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Принцип действия набора мер заключается в сравнении измеренного блескомером значения блеска меры при заданных условиях освещения/наблюдения с номинальным значением, указанным в свидетельстве о поверке на меру, в результате чего определяется погрешность блескомера.
Набор мер представляет собой комплект светофильтров. Светофильтры упакованы в два футляра. Каждый светофильтр представляет собой плоскопараллельную пластину размером 100 х 100 мм и толщиной 10 мм. Светофильтры изготовлены из темного стекла.
Рабочая поверхность каждого светофильтра шлифованная. Величина блеска, воспроизводимая светофильтром, определяется свойствами шлифованной поверхности.
На нерабочей поверхности светофильтра имеется наклейка с обозначением светофильтра и его заводским номером.
Держатель светофильтров предназначен для безопасного размещения светофильтров на поверхности рабочего стола поверителя и совмещения светофильтра с оптической системой поверяемого блескомера.
Программное обеспечение отсутствует.
Общий вид футляра для светофильтров с указанием марки изготовителя, заводского номера, наименования набора мер, места размещения наклейки знака утверждения типа представлен на рисунке 1.
Заводской номер набора мер
Номер набора мер по каталогу фирмы
Место размещения наклейки
знака утверждения типа
Марка изготовителя
Рисунок 1 - Схема маркировки футляра для светофильтров

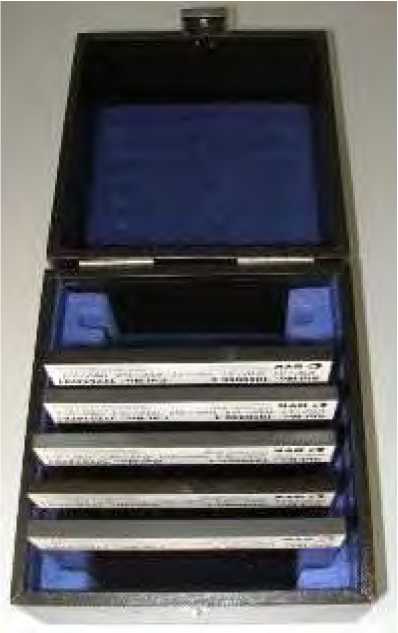

Рисунок 2 - Схема размещения светофильтров в футляре
Общий вид светофильтров с указанием марки изготовителя, заводского номера и основных характеристик представлен на рисунке 3.
Sid K*.: 1Q
С? вук
Cat.No ' 177018080
A
Заводской номер светофильтра
Характеристики светофильтра
Марка фирмы-изготовителя
Номер светофильтра по каталогу фирмы
Рисунок 3 - Схема маркировки светофильтра
представлены в таблице 1.
Таблица 1
Наименование характеристики |
Значение характеристики |
1 Диапазон измерений блеска, единиц блеска, при геометрии освещения / наблюдения | |
20° / 20° |
от 1 до 95 |
45° / 45° |
от 1 до 60 |
60° / 60° |
от 1 до 100 |
85° / 85° |
от 1 до 100 |
2 Пределы допускаемого значения абсолютной погрешности измерений блеска, единиц блеска |
± 0,35 |
3 Габаритные размеры (ДхШ*В), мм, не более - светофильтра |
100 х 100 х10 |
- набора в футляре |
150 х 150х 150 |
4 Масса, кг, не более - одного светофильтра |
0,15 |
- набора в футлярах |
3,5 |
Рабочие условия эксплуатации: | |
- температура окружающей среды, оС |
20 ±5 |
- относительная влажность, %, не более |
80 |
