Назначение средства измерений:
Блоки базовые UMA07B (далее - блоки) предназначены для воспроизведения стабилизированных напряжений постоянного тока, передачи сигналов синхронизации и служебных сигналов.
Внешний вид.
Блоки базовые
Рисунок № 1
Внешний вид.
Блоки базовые
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее - ПО) состоит из программы управления и настройки Advantys, устанавливаемой на внешнюю ПЭВМ, и встроенного ПО модуля UMA-CPU-A.
ПО Advantys предназначено для управления работой блока, системы в целом и отображения измерительной информации.
Встроенное ПО идентифицируется при установке модуля UMA-CPU-A в блок базовый, включении питания и запуске ПО Advantys. Наименование модуля включает информацию о версии прошивки.
Производителем не предусмотрен иной способ идентификации встроенного ПО.
Метрологически значимая часть ПО Advantys и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Метрологически значимая часть встроенного ПО записана на микросхемах, которые конструктивно защищены от несанкционированного доступа.
Идентификационные данные (признаки) метрологически значимой части ПО
приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Advantys |
Номер версии (идентификационный номер) ПО |
Advantys 1.8 и выше |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Алгоритм вычисления идентификатора ПО |
- |
Уровень защиты ПО от преднамеренных и непреднамеренных изменений
соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится в верхнем левом углу Руководства по эксплуатации типографским или компьютерным способом, на блок в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Блоки базовые UMA07B. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к блокам базовым UMA07B
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу 651-15-15 МП «Инструкция. Блоки базовые UMA07B. Методика поверки», утвержденному первым заместителем генерального директора -заместителем по научной работе ФГУП «ВНИИФТРИ» 19.01.2015 г.
Основные средства поверки:
- источник питания постоянного тока Б5-75 (рег. № 21569-01), диапазон стабилизированного напряжения на выходе от 0 до 50 В, нестабильность напряжения на выходе: ± (0,0005 В+0,00005^иуст) при изменении сети на ±10 %, ± (0,005 В+0,0002^иуст) при изменении нагрузки от 0,9 максимального значения до нуля, где UycT - установленное напряжение, В;
- мультиметр цифровой Fluke 8846A (рег. № 36395-07), диапазон измерений напряжения постоянного тока от 0,1 до 100 В; диапазон измерений силы постоянного тока от 0,140-4 до 10 А; пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока ± (0,0038 % • ии + 0,0006 % • ипп), где Uu -измеренное значение напряжения постоянного тока, В, ипп - значение поддиапазона измерений напряжения постоянного тока, В; пределы допускаемой основной относительной погрешности измерений силы постоянного тока
± (0,15 % • 1и + 0,020 % • Inn), где 1и - измеренное значение силы постоянного тока, А, 1пп -значение поддиапазона измерений силы постоянного тока, А.
Изготовитель
Фирма «ZODIAC DATA SYSTEMS», Франция.
Адрес: Les Ulis 5, Avenue des Andes, CS 9010191978 COURTABOEUF CEDEX, France.
Заявитель
Публичное акционерное общество «Корпорация «Иркут» Юридический адрес: 125315, г. Москва, ул. Ленинградский проспект, д. 68. Телефон: +7 (495) 777-21-01; Факс: +7 (495) 221-36-39
Web-сайт: www.irkut.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).
Юридический адрес: 141570, Московская область, Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11.
Почтовый адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево. Телефон: +7(495) 526-63-00, Факс: +7(495) 526-63-00
E-Mail: office@vniiftri.ru
Конструктивно блок базовый представляет собой каркасную несущую конструкцию с установленными в нее модулями блока питания, контроллера и сетевого концентратора.
Принцип действия блоков основан на сглаживании источником питания кратковременных перерывов и пульсаций питающего напряжения бортовой сети при помощи ФНЧ и последующем преобразовании напряжения постоянного тока в диапазоне от 18 до 45 В в стабилизированные напряжения 5 В, 15 В, минус 15 В и 30 В для питания модуля процессора и других устанавливаемых в базовый блок модулей. Процессор функционирует под управлением внутреннего и внешнего программного обеспечения и осуществляет управление информационными, измерительными, вспомогательными функциями блока, а также управление обменом информацией внутри блока и с внешними устройствами.
В состав блока входят: источник питания (модуль UMA-PS-B), а также встроенный процессор (контроллер - модуль UMA-CPU-A) и сетевой концентратор (модуль UMA-HUB). Источник питания предназначен для обеспечения модулей стабилизированными питающими напряжениями постоянного тока.
Блоки UMA07B представляет собой объединительную плату с установленными в ней модулями и с разъемами для подключения измерительных модулей типов: UMA2210-S/A/P, UMA2015, UMA2051, UMA2050.
Блоки UMA07B применяются совместно с вспомогательными модулями типов: UMA2110 (цифровой модуль мониторинга сигналов кода ARINC644-7), UMA2120 (цифровой модуль мониторинга сигналов кода ARINC429), UMA2150 (цифровой модуль -контроллер цифровых шин CAN bas), UMA2160 (цифровой модуль приема сигналов RS232/485/422).
Блоки UMA07B выпускаются в следующих модификациях: UMA07B, UMA07B-SLV.
Модификация UMA07B-SLV применяется для увеличения подключаемых измерительных модулей и отдельно от UMA07B не используется.
Управление режимами работы осуществляется с помощью программного обеспечения «MCC», отображение информации осуществляется с помощью программного обеспечения «Advantys», устанавливаемого на внешнюю ПЭВМ.
Внешний вид блоков UMA07B, а также места нанесения знака утверждения типа и места пломбировки приведены на рисунках 1-2.
место нанесения знака верждения типа
место пломбировки

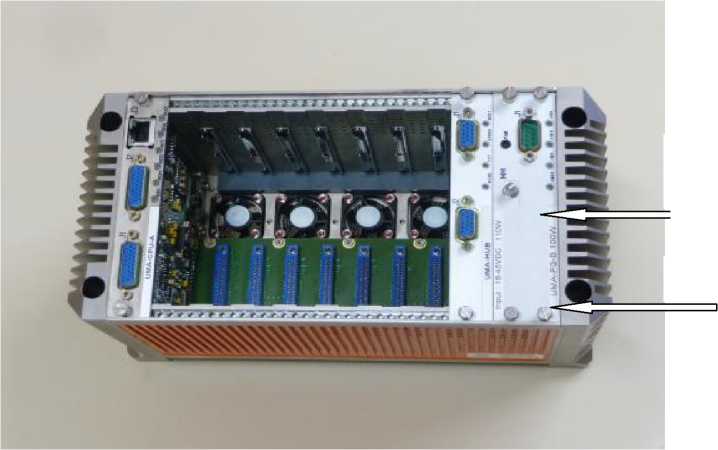

Рисунок 1 - Внешний вид блока измерительного UMA07B
ут-
Рисунок 2 - Внешний вид блока измерительного UMA07B (вид сбоку)
Комплект поставки приведен в таблице 4. Таблица 4
Наименование |
Количество |
Примечание |
1 Блок UMA07B, UMA07B-SLV |
1 шт. |
модель по заказу |
2 Руководство по эксплуатации |
1 экз. | |
3 ПО пользователя Advantys |
1 шт. |
по заказу |
4 Модуль процессора (контроллера), (модуль CPU) |
1 шт. | |
5 Модуль преобразования видео и аудио сигналов UMA2060 |
1 шт. |
по заказу |
6 Цифровой модуль мониторинга сигналов кода ARINC644-7 UMA2110 |
1 шт. |
по заказу |
7 Цифровой модуль мониторинга сигналов кода ARINC429 UMA2120 |
1 шт. |
по заказу |
8 Цифровой модуль - контроллер цифровых шин CAN bas UMA2150 или UMA2151 |
1 шт. | |
9 Цифровой модуль приема сигналов RS232/485/422 UMA2160 |
1 шт. | |
10 Коммутатор на 8 слотов UMA-HUB07 |
1 шт. |
по заказу |
11 Коммутатор на 13 слотов UMA-HUB12 |
1 шт. |
по заказу |
12 Паспорт |
1 экз. | |
13 Методика поверки 651-15-15 МП |
1 экз. |
блоков приведены в таблице 2.
Таблица 2 - блоков
Наименование характеристики |
Значение характеристики | |
Модификация блока базового |
UMA07B |
UMA07B-SLV |
Количество слотов |
7 |
8 |
Номинальные значения напряжений постоянного тока, воспроизводимых блоком, В |
5 | |
30 | ||
Пределы относительной погрешности воспроизведения напряжения постоянного тока блоком, % |
± 3 | |
Погрешность синхронизации, мкс, не более |
0,1 |
- |
Напряжение питания, В |
от 18 до 45 | |
Г абаритные размеры (ширина х глубина х длина), мм, не более |
130 х 145 х 262 | |
Масса без установленных модулей, кг, не более |
4,5 |
Условия эксплуатации блоков приведены в таблице 3.
Таблица 3 - Условия эксплуатации блоков
Влияющая величина |
Значение влияющей величины |
Температура окружающего воздуха, °C:*
|
от минус 40 до 70 от минус 55 до 90 |
Относительная влажность воздуха при значениях температуры до 50 °C, % |
от 0 до 95 |
Гармоническая вибрация:
|
от 10 до 2000 16 |
Широкополосная вибрация:
|
60 от 0,005 до 0,097 от 10 до 2000 |
Влияющая величина |
Значение влияющей величины |
Механические удары многократного действия в направлении 3-х координатных осей за 11 мс (по пилообразному закону): - максимальное ускорение, м/с2 (g) |
294 (30) |
Ускорение в течение 60 минут в каждом направлении по 3-м взаимно-перпендикулярным осям, м/с2 (g), не более |
98 (10) |
Ускорение в течение 5 минут в каждом направлении по 3-м взаимно-перпендикулярным осям, м/с2 (g), не более |
162 (16,6) |
Давление, гПа, не более |
116 |
*По заказу базовые блоки могут быть изготовлены в термостойком исполнении с диапазоном рабочих температур от минус 40 до 85 °C.
