Номер по Госреестру СИ: 61592-15
61592-15 Модули измерительные
(XMA SCN)
Назначение средства измерений:
Модули измерительные XMA SCN (далее - модули) предназначены для преобразования сигналов напряжения постоянного тока датчиков (давления, напряжения, температуры) в выходные аналоговые и дискретные сигналы.
Внешний вид.
Модули измерительные
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 11.09.2021
Номер записи -
ID в реестре СИ - 375017
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, XMA SCN,
Производитель
Изготовитель - Фирма "ZODIAC DATA SYSTEMS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Простой и наглдяный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за последний год (365 дней) и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Статистика
Кол-во поверок - 19
Выдано извещений - 0
Кол-во периодических поверок - 15
Кол-во средств измерений - 0
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1089 от 2015.09.11 Об утверждении типов средств измерений
Наличие аналогов СИ: Модули измерительные (XMA SCN)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
61592-15 Модули измерительные (XMA SCN) Фирма "ZODIAC DATA SYSTEMS" (ФРАНЦИЯ ) |
46517-11 Комплексы измерительные магистрально-модульные (MIC-M) ООО "НПП "Мера" (РОССИЯ г.Мытищи) |
Все средства измерений ООО "НПП "Мера"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
61592-15 11.09.2021 |
Модули измерительные, XMA SCN Фирма "ZODIAC DATA SYSTEMS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
61657-15 15.09.2021 |
Модули измерительные высоковольтные, UMA 2050, UMA 2051 Фирма "ZODIAC DATA SYSTEMS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
61658-15 15.09.2021 |
Модули измерительные, XMA CAA Фирма "ZODIAC DATA SYSTEMS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
61659-15 15.09.2021 |
Модули измерительные, UMA2210 - S/A/P Фирма "ZODIAC DATA SYSTEMS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
61660-15 15.09.2021 |
Блоки базовые, XMA Фирма "ZODIAC DATA SYSTEMS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
61661-15 15.09.2021 |
Модули измерительные, UMA 2015, XMA ANA Фирма "ZODIAC DATA SYSTEMS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
61662-15 15.09.2021 |
Блоки базовые, UMA07B Фирма "ZODIAC DATA SYSTEMS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
Кто поверяет Комплексы измерительные магистрально-модульные (MIC-M)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 15 | 0 | 15 | 0 | 15 | 0 | 15 | ||
| ФГУП «ВНИИФТРИ» (RA.RU.311478) | 4 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Комплексы измерительные магистрально-модульные (MIC-M)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) состоит из программы управления и настройки «MCC» и программы пользователя «Advantys», устанавливаемых на внешнюю ПЭВМ и встроенного ПО модуля.
ПО «MCC» предназначено для управления работой модуля, системы в целом и отображения измерительной информации. ПО «Advantys» предназначено для отображения измерительной информации.
ПО «MCC» и «Advantys» идентифицируются на экране внешней ПЭВМ при установке модуля в блок базовый, включении питания и запуске приложения.
Встроенное ПО идентифицируется при установке модуля в блок базовый, включении питания. Наименование модуля включает информацию о версии прошивки.
Производителем не предусмотрен иной способ идентификации встроенного ПО.
Метрологически значимая часть ПО «MCC» и «Advantys» и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Метрологически значимая часть встроенного ПО записана на микросхемах, которые конструктивно защищены от несанкционированного доступа.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Программа управления и настройки | |
|
Идентификационное наименование ПО |
MCC |
|
Номер версии (идентификационный номер) ПО |
Advantys 1.8 и выше |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
|
Алгоритм вычисления идентификатора ПО |
- |
|
Программа пользователя | |
|
Идентификационное наименование ПО |
Advantys |
|
Номер версии (идентификационный номер) ПО |
Advantys 1.8 и выше |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
|
Алгоритм вычисления идентификатора ПО |
- |
|
Встроенное ПО модуля XMA SCN | |
|
Идентификационное наименование ПО |
XMA SCN |
|
Номер версии (идентификационный номер) ПО | |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
|
Алгоритм вычисления идентификатора ПО |
- |
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует
уровню «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к модулям измерительные XMA SCN
Техническая документация фирмы-изготовителя.
Изготовитель
Фирма «ZODIAC DATA SYSTEMS», Франция.
Адрес: Les Ulis 5, Avenue des Andes, CS 9010191978 COURTABOEUF CEDEX, France.
Заявитель
Публичное акционерное общество «Корпорация «Иркут»
Юридический адрес: 125315, г. Москва, ул. Ленинградский проспект, д. 68.
Телефон: +7 (495) 777-21-01; Факс: +7 (495) 221-36-39
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»).
Место нахождения (юридический адрес): Российская Федерация, 141570,
Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11.
Почтовый адрес предприятия: Российская Федерация, 141570, Московская область, Солнечногорский район, п/о Менделеево.
Телефон: +7(495) 526-63-00, Факс: +7(495) 526-63-00
E-Mail: office@vniiftri.ru
Модули осуществляют преобразование в цифровой вид данных, поступающих по аналоговым каналам, которые смешиваются на 1 или двух внешних аналоговых мультиплексорах, обычно именуемых как «устройства мониторинга».
Интерфейс каждого устройства мониторинга включает в себя адресную шину 7 бит, мультиплексный ввод и ввод для температуры. Для более простого сопряжения уровни адресной шины соответствуют стандартным уровням TTL и CMOS 5В или CMOS 12В. Настройка выходного стандарта осуществляется при помощи программного обеспечения для управления конфигурацией MCC.

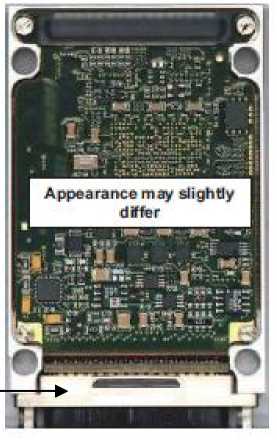

Внешний вид модуля, а также место нанесения знака утверждения типа указаны на рисунке 1.
Рисунок 1
Место нанесения знака утверждения типа
модулей приведены в таблице 2. Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Диапазоны измерений напряжения постоянного тока |
от минус 25 до 25 мВ, от минус 250 до 250 мВ, от минус 2,5 до 2,5 В, от 0 до 50 мВ, от 0 до 500 мВ от 0 до 5 В |
|
Пределы допускаемой погрешности измерений напряжения постоянного тока, приведенной к диапазону измерений, % |
± 0,25 |
|
Входное сопротивление, МОм |
5 |
|
Напряжение на выходах, В |
5 и 12 |
|
Г абаритные размеры (ширина х глубина х длина), мм, не более |
51х76х11 |
|
Масса, кг, не более |
0,09 |
|
Потребляемая мощность, Вт, не более |
4 |
Условия эксплуатации модулей приведены в таблице 3.
Таблица 3
|
Влияющая величина |
Значение влияющей величины |
|
Температура окружающего воздуха, °C:*
|
от минус 40 до 70 от минус 50 до 90 |
|
Относительная влажность воздуха при значениях температуры до 50 °C, % |
от 0 до 95 |
|
Гармоническая вибрация:
|
от 10 до 2000 16 |
|
Широкополосная вибрация:
|
60 от 0,005 до 0,097 от 10 до 2000 |
|
Механические удары многократного действия в направлении 3-х координатных осей за 11 мс (по пилообразному закону): - максимальное ускорение, м/с2 (g) |
294 (30) |
|
Ускорение в течение 60 минут в каждом направлении по 3-м взаимно перпендикулярным осям, м/с2 (g), не более |
98 (10) |
|
Ускорение в течение 5 минут в каждом направлении по 3-м взаимно перпендикулярным осям, м/с2 (g), не более |
162 (16,6) |
|
Давление, гПа, не более |
116 |
*По заказу модули могут быть изготовлены в термостойком исполнении с диапазоном
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к модулям измерительные XMA SCN
Техническая документация фирмы-изготовителя.
Изготовитель
Фирма «ZODIAC DATA SYSTEMS», Франция.
Адрес: Les Ulis 5, Avenue des Andes, CS 9010191978 COURTABOEUF CEDEX, France.
Заявитель
Публичное акционерное общество «Корпорация «Иркут»
Юридический адрес: 125315, г. Москва, ул. Ленинградский проспект, д. 68.
Телефон: +7 (495) 777-21-01; Факс: +7 (495) 221-36-39
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»).
Место нахождения (юридический адрес): Российская Федерация, 141570,
Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11.
Почтовый адрес предприятия: Российская Федерация, 141570, Московская область, Солнечногорский район, п/о Менделеево.
Телефон: +7(495) 526-63-00, Факс: +7(495) 526-63-00
E-Mail: office@vniiftri.ru
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
М.п.
|
С. С . Голубев | |
|
«___» __ |
_________ 2015 г. |
рабочих температур от минус 40 до 85 °C.
