Сведения о средстве измерений: 61661-15 Модули измерительные

Номер по Госреестру СИ: 61661-15
61661-15 Модули измерительные
(UMA 2015, XMA ANA)

Назначение средства измерений:
Модули измерительные UMA 2015, XMA ANA (далее - модули) предназначены для измерений напряжения постоянного и переменного тока и сигналов от термопар K-, Е- или Т-типа, сигналов от датчиков Pt-100, соответствующих значениям температуры, и воспроизведения силы или напряжения постоянного тока.

сертификация программного обеспечения
Внешний вид. Модули измерительные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Модули измерительные
Рисунок № 1
Внешний вид. Модули измерительные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Модули измерительные
Рисунок № 2
Внешний вид. Модули измерительные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Модули измерительные
Рисунок № 3
Внешний вид. Модули измерительные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Модули измерительные
Рисунок № 4

Общие сведения

Дата публикации -
Срок свидетельства - 15.09.2021
Номер записи -
ID в реестре СИ - 375078
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, XMA ANA, UMA 2015, XMA ANA, UMA 2015,

Производитель

Изготовитель - Фирма "ZODIAC DATA SYSTEMS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Хабаровск - город в России, административный центр Хабаровского края. Один из крупнейших политических, образовательных и культурных центров Дальнего Востока России. Крупнейший город на Дальнем Востоке с населением 617 441 человек.

Расположен в центре пересечения международных железнодорожных и воздушных транспортных путей на правом берегу Амурской протоки и реки Амур на Среднеамурской низменности, недалеко от границы с Китаем (на катере от речного вокзала до ближайшего китайского города Фуюань около 65 км).

Экономика Хабаровского края диверсифицирована, базируется на развитом и многоотраслевом промышленном производстве, транспортном обслуживании основных грузопотоков. Ведущими отраслями хозяйственного комплекса края являются промышленность (24,6% валового регионального продукта), транспорт и связь (17,3%), торговля (13,9%). В промышленном производстве доля обрабатывающих отраслей составляет более 79%. Основными отраслями промышленности региона являются металлургия, машиностроение, энергетика, нефтепереработка, добыча - угля и руд цветных металлов и производство продуктов питания.

Отчет "Анализ рынка поверки в Хабаровске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Хабаровск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 1527
Выдано извещений - 1
Кол-во периодических поверок - 1187
Кол-во средств измерений - 913
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.

Приказы РСТ, где упоминается данный тип СИ

№1096 от 2015.09.15 Об утверждении типов средств измерений

Наличие аналогов СИ: Модули измерительные (UMA 2015, XMA ANA)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
61661-15 Модули измерительные (UMA 2015, XMA ANA)
Фирма "ZODIAC DATA SYSTEMS" (ФРАНЦИЯ )
46517-11 Комплексы измерительные магистрально-модульные (MIC-M)
ООО "НПП "Мера" (РОССИЯ г.Мытищи)

Все средства измерений ООО "НПП "Мера"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
61592-15
11.09.2021
Модули измерительные, XMA SCN
Фирма "ZODIAC DATA SYSTEMS" (ФРАНЦИЯ )
ОТ
МП
2 года
61657-15
15.09.2021
Модули измерительные высоковольтные, UMA 2050, UMA 2051
Фирма "ZODIAC DATA SYSTEMS" (ФРАНЦИЯ )
ОТ
МП
2 года
61658-15
15.09.2021
Модули измерительные, XMA CAA
Фирма "ZODIAC DATA SYSTEMS" (ФРАНЦИЯ )
ОТ
МП
2 года
61659-15
15.09.2021
Модули измерительные, UMA2210 - S/A/P
Фирма "ZODIAC DATA SYSTEMS" (ФРАНЦИЯ )
ОТ
МП
2 года
61660-15
15.09.2021
Блоки базовые, XMA
Фирма "ZODIAC DATA SYSTEMS" (ФРАНЦИЯ )
ОТ
МП
2 года
61661-15
15.09.2021
Модули измерительные, UMA 2015, XMA ANA
Фирма "ZODIAC DATA SYSTEMS" (ФРАНЦИЯ )
ОТ
МП
2 года
61662-15
15.09.2021
Блоки базовые, UMA07B
Фирма "ZODIAC DATA SYSTEMS" (ФРАНЦИЯ )
ОТ
МП
2 года

Отчет создавался для для ГК ВЗЛЕТ и позволяет выгрузить в файл информацию по поверкам выбранных типов СИ за период (в годах).
Форма выбора из списка типов СИ обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.

Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.

Поля:
1 - Тип СИ (наименование, номер и модификация)
2 - Вид поверки
3 - Кол-во непригодных (с указанием года)
4 - Кол-во пригодных (с указанием года)
5 - Всего поверок (с указанием года)

Стоимость 200 руб. или по подписке

Кто поверяет Комплексы измерительные магистрально-модульные (MIC-M)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИФТРИ"
(RA.RU.311478)
РСТ
  • Нет модификации
  • 140 140 0 0 140 140 0
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • XMA ANA
  • UMA 2015
  • 1187 0 1187 1 511 0 511
    ФГУП «ВНИИФТРИ»
    (RA.RU.311478)
  • UMA 2015, XMA ANA
  • 200 0 0 0 0 0 0

    Стоимость поверки Комплексы измерительные магистрально-модульные (MIC-M)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (далее - ПО) состоит из программы управления и настройки «MCC» и программы пользователя «Advantys», устанавливаемых на внешнюю ПЭВМ, и встроенного ПО модуля.

    ПО «MCC» предназначено для управления работой модуля, системы в целом и отображения измерительной информации. ПО «Advantys» предназначено для отображения измерительной информации.

    ПО «MCC» и «Advantys» идентифицируются на экране внешней ПЭВМ при установке модуля в блок базовый, включении питания и запуске приложения.

    Встроенное ПО идентифицируется при установке модуля в блок базовый, включении питания. Наименование модуля включает информацию о версии прошивки.

    Производителем не предусмотрен иной способ идентификации встроенного ПО.

    Метрологически значимая часть ПО «MCC» и «Advantys» и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.

    Метрологически значимая часть встроенного ПО записана на микросхемах, которые конструктивно защищены от несанкционированного доступа.

    Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.

    Таблица 1

    Идентификационные данные (признаки)

    Значение

    Программа управления и настройки

    Идентификационное наименование ПО

    MCC

    Номер версии (идентификационный номер) ПО

    Advantys 1.8 и выше

    Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

    -

    Алгоритм вычисления идентификатора ПО

    -

    Программа пользователя

    Идентификационное наименование ПО

    Advantys

    Номер версии (идентификационный номер) ПО

    Advantys 1.8 и выше

    Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

    -

    Алгоритм вычисления идентификатора ПО

    -

    Встроенное ПО модуля UMA 2015

    Идентификационное наименование ПО

    UMA 2015

    Номер версии (идентификационный номер) ПО

    TIC/Y/023*

    TIC/Y/025**

    Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

    -

    Алгоритм вычисления идентификатора ПО

    -

    Встроенное ПО модуля XMA ANA

    Идентификационное наименование ПО

    XMA ANA

    Номер версии (идентификационный номер) ПО

    TIC/Y/023*

    TIC/Y/025**

    Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

    -

    Алгоритм вычисления идентификатора ПО

    -

    * номер версии (идентификационный номер) ПО платы № 1 ** номер версии (идентификационный номер) ПО платы № 2

    Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует

    уровню «высокий» в соответствии с Р 50.2.077-2014.


    Знак утверждения типа

    Знак утверждения типа наносится на корпус модуля в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.

    риложение к свидетельству №_____________ Лист № 7

    б утверждении типа средств измерений                                  Всего листов 7


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к модулям измерительным UMA 2015, XMA ANA

    Техническая документация фирмы-изготовителя.

    Поверка

    Поверка

    осуществляется по документу 651-15-14 МП «Инструкция. Модули измерительные UMA 2015, XMA ANA. Методика поверки», утвержденному первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 19.01.2015 г.

    Основные средства поверки:

    • - источник питания постоянного тока Б5-75   (рег. № 21569-01), диапазон

    стабилизированного напряжения на выходе от 0 до 50 В, пределы допускаемой относительной погрешности установки напряжения на выходе ± 0,05 %;

    • - калибратор универсальный 9100 (рег. № 25985-09), диапазон воспроизведения напряжения переменного тока от 0 до 320 В, диапазон частот от 10,0 до 3403 Гц пределы допускаемой абсолютной погрешности воспроизведения ± (0,00041выа + 1,92 мВ), где 1вых -измеренное значение напряжения переменного тока;

    • - мультиметр цифровой Fluke 8846A (рег. № 36395-07), диапазон измерений силы

    постоянного тока от 0,140"4 до 10 А; пределы допускаемой основной относительной погрешности измерений силы постоянного тока ± (0,15 % • 1и + 0,020 % • 1пп),  где  1и -

    измеренное значение силы постоянного тока, Inn - значение поддиапазона измерений силы постоянного тока.

    • - нановольтметр/микроомметр 34420А (рег.  № 47886-11), диапазон измерений

    напряжения постоянного тока от 140"3 до 100 В, пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока ± (0,0035 • ии + 0,0005 • ид), где ии -измеренное значение напряжения постоянного тока, ид - верхнее граничное значение диапазона измерений; диапазон измерений электрического сопротивления от 1 до 1406 Ом, пределы допускаемой абсолютной погрешности измерений электрического сопротивления ± (0,0070 • Ru + 0,0004 • R,), где Ru - измеренное значение электрического сопротивления, IR -верхнее граничное значение диапазона измерений.

    • - магазин сопротивления Р4831-М1 (рег. № 48930-12), диапазон воспроизведения сопротивления постоянному току от 0 до 99999,9 Ом, класс точности 0,1/540"6.


    Изготовитель


    Фирма «ZODIAC DATA SYSTEMS», Франция.
    Адрес: Les Ulis 5, Avenue des Andes, CS 9010191978 COURTABOEUF CEDEX, France.

    Заявитель


    Публичное акционерное общество «Корпорация «Иркут»
    Юридический адрес: 125315, г. Москва, ул. Ленинградский проспект, д. 68.Телефон: +7 (495)
    777-21-01; Факс: +7 (495) 221-36-39

    Испытательный центр


    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).
    Юридический адрес: 141570, Московская область, Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11.
    Почтовый адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево.
    Телефон: +7(495) 526-63-00, Факс: +7(495) 526-63-00
    E-Mail: office@vniiftri.ru

    Конструктивно модули представляют собой конструкцию из двух печатных плат с установленными на них радиоэлектронными компонентами.

    Модули обеспечивают измерения и воспроизведение величин по нескольким каналам.

    Принцип действия измерительных каналов модулей основан на преобразовании измеряемых значений в цифровой код при помощи быстродействующего 16-разрядного АЦП с максимальной частотой преобразования 1 МГц и последующем преобразовании цифрового кода высокоскоростным интерфейсом для обмена информацией по шине данных при помощи сигнального процессора.

    Каждый канал воспроизведения силы или напряжения постоянного тока формирует постоянный ток или напряжение постоянного тока при помощи встроенного программно-переключаемого источника силы или напряжения постоянного тока. Каждый канал воспроизведения силы/напряжения постоянного тока может использоваться для питания восьми внешних измерительных схем.

    Конструктивно модули XMA ANA отличаются от модулей UMA 2015 наличием каркаса, количеством и типом разъемов для подключения внешних датчиков. Модули ХMA ANA имеют 8 каналов для измерений напряжения постоянного и переменного тока и 8 каналов воспроизведения силы или напряжения постоянного тока. Модули UMA 2015 имеют 16 каналов для измерений напряжения постоянного и переменного тока и сигналов от термопар K-, Е- или Т-типа, соответствующих значениям напряжения постоянного тока, 16 каналов воспроизведения силы или напряжения постоянного тока и 2 канала компенсации температуры холодного спая термопар K-, Е- или Т -типа

    Модули UMA 2015 применяются совместно с блоком базовым UMA07B или UMA12B. Модули XMA ANA применяются совместно с блоком базовым XMA.

    Управление режимами работы осуществляется с помощью программного обеспечения «MCC», отображение информации осуществляется с помощью программного обеспечения «Advantys», устанавливаемого на внешнюю ПЭВМ.

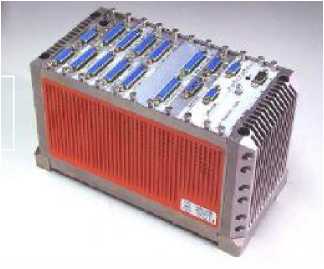

    Внешний вид модуля UMA 2015 и модуля UMA 2015, установленного в блок базовый UMA07B, место пломбировки и место нанесения знака утверждения типа представлены на рисунке 1. Внешний вид модуля XMA ANA и модуля XMA ANA, установленного в блок базовый XMA, место пломбировки и место нанесения знака утверждения типа представлены на рисунке 2.

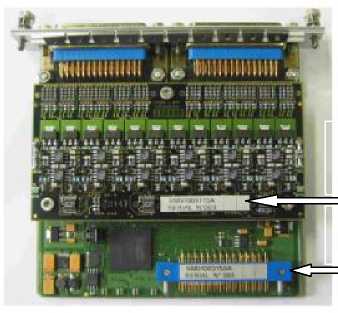

    Внешний вид. Комплексы измерительные магистрально-модульные (MIC-M), http://oei-analitika.ru

    место нанесения знака утверждения типа

    место пломбировки

    Внешний вид. Комплексы измерительные магистрально-модульные (MIC-M), http://oei-analitika.ru

    Рисунок 1 - Внешний вид модуля UMA 2015 и модуля UMA 2015, установленного в блок базовый UMA07B

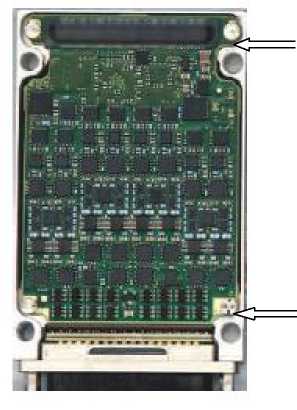

    Внешний вид. Комплексы измерительные магистрально-модульные (MIC-M), http://oei-analitika.ru

    место нанесения знака утверждения типа

    место пломбировки

    Внешний вид. Комплексы измерительные магистрально-модульные (MIC-M), http://oei-analitika.ru

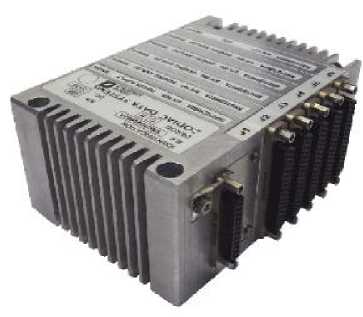

    Рисунок 2 - Внешний вид модуля XMA ANA и модуля XMA ANA, установленного в блок базовый XMA


    Комплект поставки модулей включает:

    • - модуль UMA 2015 или XMA ANA (по заказу) - 1 шт.;

    • - паспорт - 1 экз.;

    • - ПО пользователя Advantys (по заказу) - 1 экз.;

    • - методика поверки - 1 экз.


    Основные метрологические и технические характеристики модулей приведены в таблице 2.

    Таблица 2

    Наименование характеристики

    Значение величины

    UMA 2015

    XMA ANA

    Число измерительных каналов

    16

    8

    Диапазон измеряемых значений напряжения постоянного

    тока*, В

    - при значении коэффициента усиления 1

    от минус 10,24 до 10,24

    - при значении коэффициента усиления 2

    от минус 5,12 до 5,12

    - при значении коэффициента усиления 4

    от минус 2,048 до 2,048

    - при значении коэффициента усиления 8

    от минус 1,024 до 1,024

    - при значении коэффициента усиления 16

    от минус 0,512 до 0,512

    - при значении коэффициента усиления 32

    от минус 0,128 до 0,128

    Наименование характеристики

    Значение величины

    UMA 2015

    XMA ANA

    от минус 0,064 до 0,064 от минус 0,032 до 0,032 от минус 0,016 до 0,016

    Пределы допускаемой погрешности измерений напряжения постоянного тока, приведенной к диапазону измерений, %

    - в диапазоне от минус 10,24 до 10,24 В

    ± 0,05

    - в диапазоне от минус 5,12 до 5,12 В

    ± 0,05

    - в диапазоне от минус 2,048 до 2,048 В

    ± 0,05

    - в диапазоне от минус 1,024 до 1,024 В

    ± 0,05

    - в диапазоне от минус 0,512 до 0,512 В

    ± 0,05

    - в диапазоне от минус 0,128 до 0,128 В

    ± 0,05

    - в диапазоне от минус 0,064 до 0,064 В

    ± 0,12

    - в диапазоне от минус 0,032 до 0,032 В

    ± 0,25

    - в диапазоне от минус 0,016 до 0,016 В

    ± 0,5

    Верхний предел диапазона измерений напряжения переменного тока, В

    - при значении коэффициента усиления 1

    10,24

    - при значении коэффициента усиления 2

    5,12

    - при значении коэффициента усиления 4

    2,048

    - при значении коэффициента усиления 8

    1,024

    - при значении коэффициента усиления 16

    0,512

    - при значении коэффициента усиления 32

    0,128

    Пределы допускаемой погрешности измерений напряжения

    переменного тока в диапазоне частот от 10 Гц до 20^ кГц,

    ± 0,2

    приведенной к диапазону измерений, %

    Диапазон измерений температуры при использовании

    термоэлектрического преобразователя K-типа, °С

    от минус 70 до 1100^

    Диапазон измерений температуры при использовании

    термоэлектрического преобразователя Е-типа, °С

    от 0 до 800

    Диапазон измерений температуры при использовании

    термоэлектрического преобразователя Т-типа, °С

    от минус 70 до 300^

    Пределы допускаемой погрешности измерений Т.Э.Д.С термопреобразователей, приведенной к диапазону измерений, %

    -в диапазоне измерения ± 16 мВ

    ± 0,5

    -в диапазоне измерения ± 32 мВ

    ± 0,25

    -в диапазоне измерения ± 64 мВ

    ± 0,12

    Диапазон измерений температуры при использовании платинового термопреобразователя сопротивления Pt100,

    °С

    от минус 100 до 400

    Пределы абсолютной погрешности измерений температуры при использовании платинового термопреобразователя сопротивления Pt100, °С:

    -в диапазоне температур от минус 100 до 0 °С

    ± 0,5

    -в диапазоне температур от 0 до 50 °С

    ± 0,25

    -в диапазоне температур от 50 до 230 °С

    ± 0,5

    -в диапазоне температур от 230 до 400 °С

    ± 0,12

    Диапазон измерений температуры канала компенсации, °С

    от минус 100 до 128

    Наименование характеристики

    Значение величины

    UMA 2015   XMA ANA

    Пределы допускаемой абсолютной погрешности измерений температуры канала компенсации, °С

    • - в диапазоне от минус 100 до 50 °С и от 50 до 400 °С

    • - в диапазоне от 0 до 50 °С

    ± 1,0

    ± 0,5

    Число каналов воспроизведения силы или напряжения постоянного тока

    16

    Диапазон воспроизводимых значений силы постоянного тока, А

    от 0,140-3 до 2040"3

    Пределы   допускаемой   абсолютной   погрешности

    воспроизведения силы постоянного тока, А

    ± 240"6

    Диапазон   воспроизводимых   значений   напряжения

    постоянного тока, В

    от 0,5 до 10

    Пределы   допускаемой   абсолютной   погрешности

    воспроизведения напряжения постоянного тока, В

    ± 240"3

    Входное сопротивление между дифференциальными входами каждого канала, Ом, не менее

    2 • 106

    Входное сопротивление между несимметричным входом и шиной заземления, Ом, не менее

    1 • 106

    Потребляемая мощность, Вт, не более

    10

    4

    Масса, г, не более

    110

    115

    Габаритные размеры (длина х высота х глубина), мм, не более

    109х112х20,3

    51х76х11

    Значение определяется настройкой модуля

    Условия эксплуатации модулей приведены в таблице 3.

    Таблица 3 - Условия эксплуатации модулей

    Влияющая величина

    Значение влияющей величины

    UMA 2015

    XMA ANA

    Температура окружающего воздуха, °C:*

    - рабочие условия

    от минус 40 до 70

    от минус 40 до 85

    - предельные условия

    от минус 40 до 90

    от минус 50 до 105

    Относительная   влажность   воздуха   при

    значениях температуры, %

    30 °C

    от 0 до 95

    40 °C (не более 12 часов)

    -

    от 0 до 95

    Гармоническая вибрация: - диапазон частот, Гц

    от 10 до 2000

    - амплитуда ускорения, м/с2, не более

    16

    Широкополосная вибрация:

    - время воздействия в направлении каждой из координатных осей, минут, не более

    60

    - спектральная плотность виброускорения,

    от 0,005 до 0,097

    g2/^

    - диапазон частот, Гц

    от 10 до 2000

    Механические удары многократного действия в направлении 3-х координатных осей за 11 мс (по пилообразному закону):

    - максимальное ускорение, м/с2 (g)

    294 (30)

    Ускорение в течение 60 минут в каждом направлении      по      3-м      взаимно

    перпендикулярным осям, м/с2 (g), не более

    98 (10)

    Ускорение в течение 5 минут в каждом направлении      по      3-м      взаимно

    перпендикулярным осям, м/с2 (g), не более

    162 (16,6)

    Давление, гПа, не более

    116


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
