Номер по Госреестру СИ: 61658-15
61658-15 Модули измерительные
(XMA CAA)
Назначение средства измерений:
Модули измерительные XMA CAA (далее - модули) предназначены для измерений электрического заряда снимаемого с пьезоэлектрических вибропреобразователей и датчиков.
Аналитический паспорт типа средства измерений
61658-15 — Модули измерительные
XMA CAA
Фирма "ZODIAC DATA SYSTEMS"
ФРАНЦИЯ
МПИ: 2 года
Действует
2
организаций1
владельцев3
версий19
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
2
Организаций-поверителей
эффективное число: 2
1
Владельцев СИ
эффективное число: 1
6
Экземпляров СИ
по агрегатам владельцев / организаций
57.9%
Периодические поверки
первичные: 0%
0%
Непригодность
0 извещений
31.6%
Поверки юрлиц
доля в общем объёме
3 064 ₽
Средневзвешенная цена
медиана: 3 064 ₽
0%
Покрытие ценами
расчётный известный объём: 0 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
нет данных
Наблюдаемый МПИ
по фактическим интервалам
5 125
Концентрация поверителей
HHI; доля топ-5: 100%
10 000
Концентрация владельцев
HHI; доля топ-5: 100%
2
Модификаций
на графике — наиболее массовые
83%
Полнота данных
карточка, рынок, документы и связи
7
Типов у производителя
портфель изготовителя в реестре
нет
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 19 поверок; пик пришёлся на 2017 год (8).
- Последний завершённый год показал снижение на 16.7% (2023 к 2021).
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет -7.5%.
- Рынок представлен 2 организациями; концентрация высокая (HHI 5125), доля топ-5 — 100%.
- В базе найдено 1 владельцев и 6 экземпляров СИ; доля пяти крупнейших владельцев — 100%.
- Средневзвешенная цена поверки — 3 064 руб.; ценами покрыто 0% годового объёма, расчётный известный объём услуг — 0 руб.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 83%.
Документы и быстрые переходы
Пик активности: 2017 — 8
Долгосрочный CAGR: -7.5%
Активных версий: 1
Ценовой диапазон: 2 200–3 928 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| Акционерное общество "ОПЫТНО-КОНСТРУКТОРСКОЕ БЮРО ИМ. А.С. ЯКОВЛЕВА" | Юридические лица | 6 | 6 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 80703a06-b979-bdfd-665a-4201bcadbeef | 61658-15 | 2022-04-11 | — | актуальная |
| 6cc13e51-3d84-8ca6-d145-9c605acebdba | 61658-15 | 2020-08-27 | 2022-04-11 | архивная |
| c13efc24-213f-71bf-3a04-f83c371a0c89 | 61658-15 | 2020-05-07 | 2020-08-27 | архивная |
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.
Модули измерительные
Рисунок № 1
Общие сведения
Дата публикации - 11.04.2022
Срок свидетельства - 15.09.2021
Номер записи -
ID в реестре СИ - 375074
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
XMA CAA, Нет модификации
Производитель
Изготовитель - Фирма "ZODIAC DATA SYSTEMS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет содержит один интерактивный график (круговую диаграмму) и таблицу. График имеет возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
В зависимости от выбранного года в отчете выводится информация по кол-ву типов СИ, утержденных в этом году и межповерным интервалам (МПИ), присвоенным этим СИ. По каждому из МПИ приводится статистика по кол-ву типов СИ и кол-ву поверок за все время существования ФГИС АРШИН.
Бесплатный
Статистика
Кол-во поверок - 19
Выдано извещений - 0
Кол-во периодических поверок - 11
Кол-во средств измерений - 11
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1096 от 2015.09.15 Об утверждении типов средств измерений
Наличие аналогов СИ: Модули измерительные (XMA CAA)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "ZODIAC DATA SYSTEMS"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
61592-15 11.09.2021 |
Модули измерительные, XMA SCN Фирма "ZODIAC DATA SYSTEMS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
61657-15 15.09.2021 |
Модули измерительные высоковольтные, UMA 2050, UMA 2051 Фирма "ZODIAC DATA SYSTEMS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
61658-15 15.09.2021 |
Модули измерительные, XMA CAA Фирма "ZODIAC DATA SYSTEMS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
61659-15 15.09.2021 |
Модули измерительные, UMA2210 - S/A/P Фирма "ZODIAC DATA SYSTEMS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
61660-15 15.09.2021 |
Блоки базовые, XMA Фирма "ZODIAC DATA SYSTEMS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
61661-15 15.09.2021 |
Модули измерительные, UMA 2015, XMA ANA Фирма "ZODIAC DATA SYSTEMS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
61662-15 15.09.2021 |
Блоки базовые, UMA07B Фирма "ZODIAC DATA SYSTEMS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
Кто поверяет Модули измерительные (XMA CAA)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 11 | 0 | 11 | 0 | 6 | 0 | 6 | ||
| ФГУП «ВНИИФТРИ» (RA.RU.311478) | 8 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Модули измерительные (XMA CAA)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
2200 | 2200 |
Программное обеспечение
Программное обеспечение (далее - ПО) состоит из программы управления и настройки «MCC» и программы пользователя «Advantys», устанавливаемых на внешнюю ПЭВМ и встроенного ПО модуля.
ПО «MCC» предназначено для управления работой модуля, системы в целом и отображения измерительной информации. ПО «Advantys» предназначено для отображения измерительной информации.
ПО «MCC» и «Advantys» идентифицируются на экране внешней ПЭВМ при установке модуля в блок базовый, включении питания и запуске приложения.
Встроенное ПО идентифицируется при установке модуля в блок базовый, включении питания. Наименование модуля включает информацию о версии прошивки.
Производителем не предусмотрен иной способ идентификации встроенного ПО.
Метрологически значимая часть ПО «MCC» и «Advantys» и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Метрологически значимая часть встроенного ПО записана на микросхемах, которые конструктивно защищены от несанкционированного доступа.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Программа управления и настройки | |
|
Идентификационное наименование ПО |
MCC |
|
Номер версии (идентификационный номер) ПО |
Advantys 1.8 и выше |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
|
Алгоритм вычисления идентификатора ПО |
- |
|
Программа пользователя | |
|
Идентификационное наименование ПО |
Advantys |
|
Номер версии (идентификационный номер) ПО |
Advantys 1.8 и выше |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
|
Алгоритм вычисления идентификатора ПО |
- |
|
Встроенное ПО модуля XMA САА | |
|
Идентификационное наименование ПО |
XMA CAA |
|
Номер версии (идентификационный номер) ПО | |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
|
Алгоритм вычисления идентификатора ПО |
- |
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует
уровню «высокий» в соответствии с Р 50.2.077-2014.
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Знак утверждения типа
Знак утверждения типа наносится в верхнем левом углу паспорта на модули измерительные XMA CAA типографским или компьютерным способом, на плату модуля в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к модулям измерительным XMA CAA
Техническая документация фирмы-изготовителя.
риложение к свидетельству №_____________ Лист № 4
б утверждении типа средств измерений Всего листов 4
Поверка
Поверкаосуществляется по документу 651-15-17 МП «Инструкция. Модули измерительные XMA CAA. Методика поверки», утвержденному первым заместителем генерального директора -заместителем по научной работе ФГУП «ВНИИФТРИ» 19.01. 2015 г.
Основные средства поверки:
-
- калибратор универсальный 9100 (рег. № 25985-09), диапазон воспроизведения напряжения переменного тока от 0 до 320 В, диапазон частот от 10,0 до 3403 Гц, пределы допускаемой абсолютной погрешности воспроизведения напряжения переменного тока ± (0,0005^ ивых + 19,2 мВ), где UBba - измеренное значение напряжения переменного тока, В;
-
- станция для калибровки преобразователей вибрации 9155 (рег. № 45699-10), диапазон до 1000 пФ, предел допускаемой погрешности ± 1,0 %;
-
- генераторы сигналов сложной формы со сверхнизким уровнем искажений DS360 (рег. № 45344-10), диапазон частот от 0,01 Гц до 200 кГц, погрешность установки частоты ± 2540-6, диапазон выходных напряжений от 20 мкВпик до 40 Впик, погрешность ± 1%.
Изготовитель
Фирма «ZODIAC DATA SYSTEMS», Франция.
Адрес: Les Ulis 5, Avenue des Andes, CS 9010191978 COURTABOEUF CEDEX, France.
Заявитель
Публичное акционерное общество «Корпорация «Иркут»
Юридический адрес: 125315, г. Москва, ул. Ленинградский проспект, д. 68.
Телефон: +7 (495) 777-21-01; Факс: +7 (495) 221-36-39
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»).
Место нахождения (юридический адрес): Российская Федерация, 141570,
Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11.
Почтовый адрес предприятия: Российская Федерация, 141570, Московская область, Солнечногорский район, п/о Менделеево.
Телефон: +7(495) 526-63-00, Факс: +7(495) 526-63-00
E-Mail: office@vniiftri.ru
Конструктивно модуль представляет собой печатную плату с установленными на ней радиоэлектронными компонентами.
Модуль способен принимать 4 сигнала от пьезоэлектрических датчиков, обычно акселерометров. В этих датчиках выходной сигнал генерируется в форме электрического заряда. Модуль сбора данных электрометрического усилителя обеспечивает преобразование количественных характеристик заряда в измеряемое напряжение. Полученное в результате этого напряжение измеряется внутри модуля.

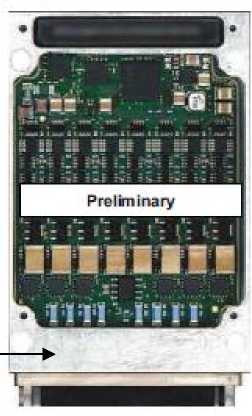

Внешний вид модуля, а также место нанесения знака утверждения типа указаны на рисунке 1.
Рисунок 1
Место нанесения знака утверждения типа
Комплект поставки модулей включает:
-
- модуль измерительный XMA CAA (по заказу) - 1 шт.;
-
- паспорт - 1 экз.;
-
- руководство по эксплуатации - 1 экз.;
-
- методика поверки - 1 экз.
модулей приведены в таблице 2. Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений электрического заряда, пК |
± 100; ± 700, ± 7000 |
|
Пределы допускаемой погрешности измерений электрического заряда, приведенной к диапазону измерений, % |
± 3,5; ± 0,5; ± 0,1 |
|
Частота входного сигнала, кГц, не более |
10 |
|
Потребляемая мощность, Вт, не более |
3,5 |
|
Г абаритные размеры (ширина х глубина х длина), мм, не более |
51х76х15 |
|
Масса, кг, не более |
0,09 |
Условия эксплуатации модулей приведены в таблице 3.
Таблица 3
|
Влияющая величина |
Значение влияющей величины |
|
Температура окружающего воздуха, °C:
|
от минус 40 до 70 от минус 50 до 90 |
|
Относительная влажность воздуха при значениях температуры до 50 °C, % |
от 0 до 95 |
|
Гармоническая вибрация:
|
от 10 до 2000 16 |
|
Широкополосная вибрация:
|
60 от 0,005 до 0,097 от 10 до 2000 |
|
Механические удары многократного действия в направлении 3-х координатных осей за 11 мс (по пилообразному закону): - максимальное ускорение, м/с2 (g) |
294 (30) |
|
Ускорение в течение 60 минут в каждом направлении по 3-м взаимно-перпендикулярным осям, м/с2 (g), не более |
98 (10) |
|
У скорение в течение 5 минут в каждом направлении по 3-м взаимно-перпендикулярным осям, м/с2 (g), не более |
162 (16,6) |
|
Давление, гПа, не более |
116 |
