Номер по Госреестру СИ: 61660-15
61660-15 Блоки базовые
(XMA)
Назначение средства измерений:
Блоки базовые XMA (далее - блоки) предназначены для воспроизведения стабилизированных напряжений постоянного тока, передачи сигналов синхронизации и служебных сигналов.
Внешний вид.
Блоки базовые
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 15.09.2021
Номер записи -
ID в реестре СИ - 375077
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, XMA,
Производитель
Изготовитель - Фирма "ZODIAC DATA SYSTEMS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет получить информацию по модификациям СИ утвержденных типов:
- наименования модификаций в зависимости от типа СИ;
- количество СИ каждой из модификаций;
- долю СИ, приходящихся на конкретную модификацию от общего количества СИ данного типа.
Статистика
Кол-во поверок - 188
Выдано извещений - 0
Кол-во периодических поверок - 146
Кол-во средств измерений - 0
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1096 от 2015.09.15 Об утверждении типов средств измерений
Наличие аналогов СИ: Блоки базовые (XMA)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
61660-15 Блоки базовые (XMA) Фирма "ZODIAC DATA SYSTEMS" (ФРАНЦИЯ ) |
46517-11 Комплексы измерительные магистрально-модульные (MIC-M) ООО "НПП "Мера" (РОССИЯ г.Мытищи) |
Все средства измерений ООО "НПП "Мера"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
61592-15 11.09.2021 |
Модули измерительные, XMA SCN Фирма "ZODIAC DATA SYSTEMS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
61657-15 15.09.2021 |
Модули измерительные высоковольтные, UMA 2050, UMA 2051 Фирма "ZODIAC DATA SYSTEMS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
61658-15 15.09.2021 |
Модули измерительные, XMA CAA Фирма "ZODIAC DATA SYSTEMS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
61659-15 15.09.2021 |
Модули измерительные, UMA2210 - S/A/P Фирма "ZODIAC DATA SYSTEMS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
61660-15 15.09.2021 |
Блоки базовые, XMA Фирма "ZODIAC DATA SYSTEMS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
61661-15 15.09.2021 |
Модули измерительные, UMA 2015, XMA ANA Фирма "ZODIAC DATA SYSTEMS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
61662-15 15.09.2021 |
Блоки базовые, UMA07B Фирма "ZODIAC DATA SYSTEMS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Комплексы измерительные магистрально-модульные (MIC-M)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 15 | 15 | 0 | 0 | 15 | 15 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 146 | 0 | 146 | 0 | 62 | 0 | 62 | ||
| ФГУП «ВНИИФТРИ» (RA.RU.311478) | 27 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Комплексы измерительные магистрально-модульные (MIC-M)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) состоит из программы управления и настройки Advantys, устанавливаемой на внешнюю ПЭВМ и встроенного ПО блоков.
Метрологически значимая часть ПО Advantys и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Метрологически значимая часть встроенного ПО записана на микросхемах, которые конструктивно защищены от несанкционированного доступа.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Advantys |
|
Номер версии (идентификационный номер) ПО |
Advantys 1.8 и выше |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
|
Алгоритм вычисления идентификатора ПО |
- |
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует
уровню «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится в верхнем левом углу Руководства по эксплуатации типографским или компьютерным способом, на блок в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Блоки базовые XMA. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к блокам базовым XMA
Техническая документация фирмы-изготовителя.
Поверка
Поверка осуществляется по документу 651-15-21 МП «Инструкция. Блоки базовые XMA. Методика поверки», утвержденному первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в январе 2015 г.Основные средства поверки:
- источник питания постоянного тока Б5-75 (рег. № 21569-01), диапазон
стабилизированного напряжения на выходе от 0 до 50 В, нестабильность напряжения на выходе: ± (0,0005 В+0,00005^иуст) при изменении сети на ±10 %, ± (0,005 В+0,0002^иуст) при изменении нагрузки от 0,9 максимального значения до нуля;
- мультиметр цифровой Fluke 8846A (рег. № 36395-07), диапазон измерений напряжения постоянного тока от 0,1 до 100 В; диапазон измерений силы постоянного тока от 0,1А0-4 до 10 А; пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока ± (0,0038 % • ии + 0,0006 % • ипп), где ии - измеренное значение напряжения постоянного тока, В, ипп - значение поддиапазона измерений напряжения постоянного тока, В; пределы допускаемой основной относительной погрешности измерений силы постоянного тока ± (0,15 % • 1и + 0,020 % • 1пп), где 1и -
измеренное значение силы постоянного тока, А, 1пп - значение поддиапазона измерений силы постоянного тока, А.
Изготовитель
Фирма «ZODIAC DATA SYSTEMS», Франция.Адрес: Les Ulis 5, Avenue des Andes, CS 9010191978 COURTABOEUF CEDEX, France.
Заявитель
Публичное акционерное общество «Корпорация «Иркут»
Юридический адрес: 125315, г. Москва, ул. Ленинградский проспект, д. 68.
Телефон: +7 (495) 777-21-01; Факс: +7 (495) 221-36-39
Web-сайт: www.irkut.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).
Юридический адрес: 141570, Московская область, Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11.
Почтовый адрес: 141570, Московская область, Солнечногорский район, п/о
Менделеево.
Телефон: +7(495) 526-63-00, Факс: +7(495) 526-63-00
E-Mail: office@vniiftri.ru
Конструктивно базовый блок представляет собой совокупность объединенных модулей источников питания PSI/PSS, модулей XMA-CPU, XMA-ETH, XMA-NEX, XMA-RSD.
Модуль XMA-CPU (центрального процессора) осуществляет управление всеми установленными модулями.
Модуль XMA-ETH (модуль Ethernet) осуществляет синхронизацию всех модулей.
Модуль XMA NEX представляет собой ассиметричный концентратор сети Ethernet. Он собирает потоки телеметрических данных, получаемые от сетевых узлов, расположенных в нижестоящей части сети, и передает их на вышестоящий порт. Модуль XMA NEX также осуществляет распространение других протоколов в обоих направлениях. При этом особое внимание уделяется пакетам протокола точной синхронизации времени.
В базовые блоки могут устанавливаться измерительные модули XMA-RSD, XMA-SCN, XMA-CAA и XMA-ANA.
Модификации блоков отличаются габаритными размерами и количеством слотов, предназначенных для установки измерительных модулей.

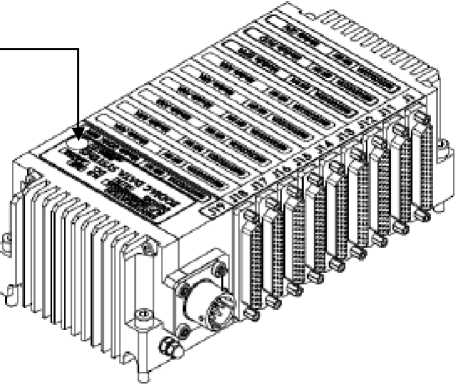

Внешний вид блоков, а также место нанесения знака утверждения типа приведены на рисунке 1.
Место нанесения знака утверждения типа
Рисунок 1
Комплект поставки блоков приведен в таблице 4. Таблица 4
|
Наименование |
Количество |
Примечание |
|
1 Блок базовый XMA |
1 шт. |
модель по заказу |
|
2 Руководство по эксплуатации |
1 экз. | |
|
3 ПО пользователя Advantys |
1 шт. | |
|
4 Источник питания PSI/PSS |
1 шт. | |
|
5 Модуль XMA-CPU |
1 шт. |
по заказу |
|
6 Модуль XMA-ETH |
1 шт. |
по заказу |
|
7 Модуль XMA-NEX |
1 шт. |
по заказу |
|
8 Модуль измерительный XMA-RSD |
1 шт. |
по заказу |
|
9 Модуль измерительный XMA-SCN |
1 шт. |
по заказу |
|
10 Модуль измерительный XMA-С AA |
1 шт. |
по заказу |
|
11 Модуль измерительный XMA-ANA |
1 шт. |
по заказу |
|
12 Паспорт |
1 шт. |
по заказу |
|
13 Методика поверки |
1 экз. |
блоков приведены в таблице 2. Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Диапазон воспроизведения выходного напряжения постоянного тока, В |
5,3; 15; 30 |
|
Пределы допустимой относительной погрешности воспроизведения выходного напряжения постоянного тока, % |
± 3 |
|
Потребляемая мощность, Вт |
65 |
|
Габаритные размеры (ширина х глубина х длина), мм, не более |
50,8 х 76,5 х 220,4 |
|
Масса без установленных модулей, кг, не более |
4,1 |
Условия эксплуатации блоков приведены в таблице 3.
Таблица 3
|
Влияющая величина |
Значение влияющей величины |
|
Рабочие условия: Температура окружающего воздуха, °C Относительная влажность воздуха при значениях температуры до 50 °C, % Давление, гПа, не более |
от минус 55 до 105 от 0 до 95 116 |
|
Гармоническая вибрация:
|
от 10 до 2000 16 |
|
Широкополосная вибрация:
|
60 от 0,005 до 0,097 от 10 до 2000 |
|
Механические удары многократного действия в направлении 3-х координатных осей за 11 мс (по пилообразному закону): - максимальное ускорение, м/с2 (g) |
294 (30) |
|
Ускорение в течение 60 минут в каждом направлении по 3-м взаимно-перпендикулярным осям, м/с2 (g), не более |
98 (10) |
|
Ускорение в течение 5 минут в каждом направлении по 3-м взаимно-перпендикулярным осям, м/с2 (g), не более |
162 (16,6) |
