Номер по Госреестру СИ: 61332-15
61332-15 Расходомеры ультразвуковые
(LEFM 280Ci)
Назначение средства измерений:
Расходомеры ультразвуковые LEFM 280Ci предназначены для измерений объемного расхода и объема жидкости, в частности нефти, высоковязкой нефти, нефтепродуктов, жидкой углеводородной смеси, в том числе при низких числах Рейнольдса.
Внешний вид.
Расходомеры ультразвуковые
Рисунок № 1
Внешний вид.
Расходомеры ультразвуковые
Рисунок № 2
Внешний вид.
Расходомеры ультразвуковые
Рисунок № 3
Внешний вид.
Расходомеры ультразвуковые
Рисунок № 4
Внешний вид.
Расходомеры ультразвуковые
Рисунок № 5
Общие сведения
Дата публикации -
Срок свидетельства - 11.08.2025
Номер записи -
ID в реестре СИ - 374726
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет данных, LEFM 280Ci, -,
Производитель
Изготовитель - Фирма "Cameron International Corporation ("Cameron") Caldon® Ultrasonics Technology Center"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Махачкала - город на юге России, расположенный на берегу Каспийского моря. Столица Республики Дагестан. Третий по величине город в Северо-Кавказском регионе и крупнейший город в Северо-Кавказском федеральном округе. Махачкала - самый густонаселенный город Северо-Кавказского федерального округа, один из немногих растущих и самый быстрорастущий из крупнейших российских городов, многие из которых в постсоветское время имели отрицательную динамику численности населения.
Современная Махачкала - крупный экономический, административный, политический, научный и культурный центр Юга России. Это единственный незамерзающий российский морской порт на Каспии. Город является крупным промышленным центром Южного федерального округа. Его предприятия специализируются на производстве оборонной, лесной, металлообрабатывающей, электронной, рыбоперерабатывающей и другой продукции. За последние 4 года объем промышленного производства увеличился более чем в 5 раз.
Отчет "Анализ рынка поверки в Махачкале" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Махачкала.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 106
Выдано извещений - 0
Кол-во периодических поверок - 7
Кол-во средств измерений - 5
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 2109 дн.
Приказы РСТ, где упоминается данный тип СИ
№75 от 2020.01.23 О внесении изменений в описание типа СИ О переоформлении свидетельства об утверждении типа Расходомеры ультразвуковые LEFM 280Ci
№911 от 2015.08.11 Об утверждении типов средств измерений
№1400 от 2021.07.21 О внесении изменений в сведения в части продления сроков действия средств измерений
Наличие аналогов СИ: Расходомеры ультразвуковые (LEFM 280Ci)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Cameron International Corporation ("Cameron") Caldon® Ultrasonics Technology Center"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
48747-11 21.12.2016 |
Расходомеры ультразвуковые, LEFM 280CiRN Фирма "Cameron International Corporation ("Cameron") Caldon® Ultrasonics Technology Center" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
58185-14 20.08.2019 |
Расходомеры ультразвуковые, LEFM 380 Ci Фирма "Cameron International Corporation ("Cameron") Caldon® Ultrasonics Technology Center" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
|
58816-14 24.10.2019 |
Расходомеры ультразвуковые, LEFM Check Plus Фирма "Cameron International Corporation ("Cameron") Caldon® Ultrasonics Technology Center" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
|
58858-14 17.06.2024 |
Расходомеры ультразвуковые, LEFM 280CiRN-M Фирма "Cameron International Corporation ("Cameron") Caldon® Ultrasonics Technology Center" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
61332-15 11.08.2025 |
Расходомеры ультразвуковые, LEFM 280Ci Фирма "Cameron International Corporation ("Cameron") Caldon® Ultrasonics Technology Center" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
Отчет IS_6 представляет собой инструмент, позволяющий получить сводную информацию по областям измерений и соотношении между импортными, отечественными и недружественными странами по количеству поверок, типов СИ и производителей. Для построения отчета необходимо выбрать интересующий год и нажать кнопку "Далее".
Отчет представляет собой таблицу с 3 колонками по группам стран (отечественные, импортные и недружественные), где для каждой из областей измерений приводится сводная статистика по количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
Кто поверяет Расходомеры ультразвуковые (LEFM 280Ci)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ «Кировский ЦСМ» (RA.RU.311362) | РСТ | 89 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 12 | 8 | 3 | 0 | 11 | 8 | 3 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| АО "НЕФТЕАВТОМАТИКА" (RA.RU.310667) | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Расходомеры ультразвуковые (LEFM 280Ci)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
11431 | 8479 |
|
ФБУ Костромской ЦСМ Костромская область |
3082 | 8479 |
|
ФБУ Нижегородский ЦСМ Нижегородская область |
10923 | 8479 |
Программное обеспечение
расходомеров является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти.
Идентификационные параметры программного обеспечения указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
9A-101A639 |
9A-101A639 |
|
Номер версии (идентификационный номер) ПО |
08.03.01 |
08.02.03 |
|
Цифровой идентификатор ПО |
5210 |
923A |
|
Другие идентификационные данные |
CTFM Embedded Software |
CTFM Embedded Software |
|
Примечания
| ||
Уровень защиты ПО расходомеров ультразвуковых LEFM 280Ci от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014. Конструкция расходомеров исключает возможность несанкционированного влияния на ПО уровнемеров и измерительную информацию, включая механическое опломбирование.
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, закрепленную на корпусе расходомера методом наклейки и в центр титульных листов руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам ультразвуковым LEFM 280Ci
Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Техническая документация фирмы Cameron International Corporation («Cameron»)
Поверка
Поверкаосуществляется по документу МП 1031-1-2019 «Инструкция. ГСИ. Расходомеры
ультразвуковые LEFM 280Ci. Методика поверки», утвержденному ФГУП «ВНИИР» 15 октября 2019 г.
Основные средства поверки
- вторичный эталон единицы объемного расхода и объема жидкости в потоке в соответствии с ГПС (часть 1), утвержденной приказом Росстандарта от 7 февраля 2018 г. № 256;
-
- рабочий эталон единицы объема жидкости в потоке 1 -го разряда в соответствии с ГПС (часть 2), утвержденной приказом Росстандарта от 7 февраля 2018 г. № 256, с пределами допускаемой относительной погрешности ± 0,05 %;
-
- рабочий эталон единицы объема жидкости в потоке 2-го разряда в соответствии с ГПС (часть 2), утвержденной приказом Росстандарта от 7 февраля 2018 г. № 256, с пределами допускаемой относительной погрешности ± 0,1 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке расходомеров ультразвуковых LEFM 280Ci, а также на пломбы, установленные в соответствии с рисунками 2 и 3.
Заявитель
Общество с ограниченной ответственностью «Спецэлектропривод»(ООО «Спецэлектропривод»)
ИНН 7718958642
Адрес: 107076, г. Москва, Колодезный пер.14, пом. XIII, комн. 41
Телефон: +7 (495) 778-63-39
E-mail: info@seprivod.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)Адрес: 420088, г. Казань, ул. 2-ая Азинская, д. 7 А
Телефон: +7 (843) 272-70-62
Факс: +7 (843) 272-00-32
E-mail: office@vniir.org
Web-сайт: www.vniir.org
Принцип действия расходомеров ультразвуковых LEFM 280Ci основан на измерении времени прохождения ультразвуковых импульсов в движущейся среде по направлению движения и против него в зависимости от скорости среды. Разность времени прохождения пропорциональна средней скорости движения среды. Для известной площади сечения трубопровода, зная распределение скоростей в местах установки ультразвуковых преобразователей, по сечению трубопровода, определяется объемный расход.
Расходомеры ультразвуковые LEFM 280Ci состоят из следующих составных частей:
-
- корпуса первичного преобразователя расхода (ППР), который представляет собой специально спроектированную секцию трубы с двумя блоками ультразвуковых преобразователей (в каждом блоке по 4 пары первичных акустических преобразователей) формирующих акустические лучи, и температурный датчик;
-
- трансмиттера, состоящего из электронного блока обработки акустических данных с отсчетным устройством (индикатор), который закреплен с наружной стороны корпуса ППР или установлен в отдельном шкафу.
Расходомеры ультразвуковые LEFM 280Ci изготавливаются в компактном и раздельном исполнениях.
Расходомеры ультразвуковые LEFM 280Ci присоединяются к трубопроводу с помощью фланцев. В средней части корпуса расходомера ультразвукового LEFM 280Ci в двух ортогональных плоскостях и под углом 45° к его продольной оси расположены два блока ультразвуковых преобразователей. Каждый блок ультразвуковых преобразователей состоит из четырех пар первичных акустических преобразователей (ПАП), которые поочередно передают и принимают ультразвуковые импульсы.
Трансмиттер формирует необходимые команды для работы ПАП, обрабатывает результаты измерений и генерирует выходные сигналы.
Трансмиттер оснащен:
-
- двумя интерфейсами RS485 для вывода по протоколу Modbus информации с результатами измерений и сигналов диагностики расходомера;
-
- инфракрасным портом Pocket PC;
-
- входом для аналогового сигнала 4-20 мА;
-
- выходом для аналогового сигнала 4-20 мА;
-
- двумя импульсными выходными каналами, выбираемыми как 0-5 В или 0-12 В; непрерывная работа каналов A и B с циклом загрузки 50/50; программируемый К-фактор.
Канал B можно запрограммировать как несовпадающий по фазе с каналом A на 90° или как указывающую направление потока величину напряжения (высокое напряжение = прямой поток).
Трансмиттер имеет двухстрочный дисплей, по 16 знаков в строке, высотой 6 мм, обеспечивающий индикацию параметров потока, включая текущий расход, объем, данные аналоговых входов, аварийную сигнализацию, обнаружение неисправностей и акустическую диагностическую информацию.
Расходомеры ультразвуковые LEFM 280Ci могут быть оборудованы опцией продувки портов ультразвуковых датчиков от эксплуатационных загрязнений. В качестве агента продувки может использоваться газообразный азот, сжатый воздух, дизельное топливо. В номере модели опция продувки обозначается заказным кодом «-P». Процедура продувки не оказывает влияния на метрологические характеристики расходомера. Подробное описание процедуры продувки указано в эксплуатационном документе «Расходомеры ультразвуковые LEFM 280Ci. Руководство по эксплуатации ».
Расходомеры могут выпускаться в исполнении с ударопрочным корпусом NextGen.

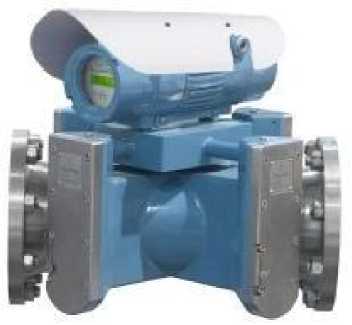

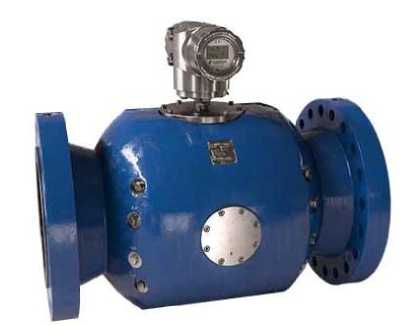

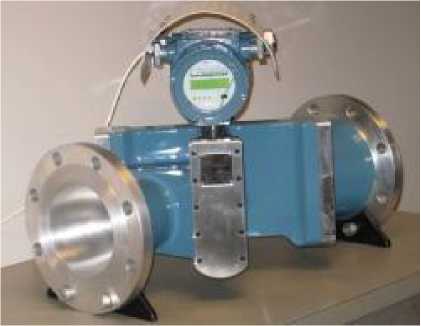

На рисунке 1 приведен общий вид расходомеров ультразвуковых LEFM 280Ci.
LEFM 280Ci (Ду=150 мм)
LEFM 280Ci (Ду=400 мм)

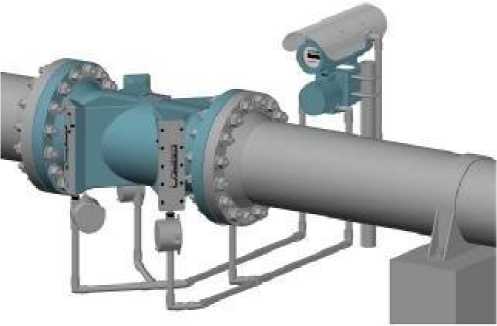

Раздельное исполнение расходомера
ультразвукового LEFM 280Ci
Компактное исполнение расходомера ультразвукового LEFM280Ci в ударопрочном корпусе NextGen
Рисунок 1 - Общий вид расходомеров ультразвуковых LEFM 280Ci

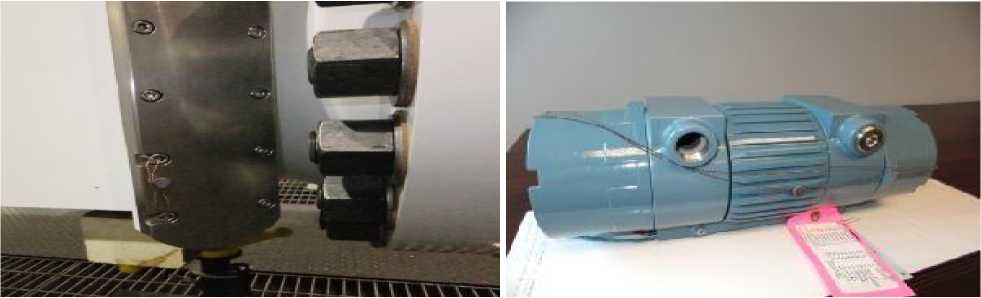

Для защиты расходомера от несанкционированного доступа в местах, указанных на рисунках 2 и 3 размещают пломбы с оттиском клейма поверителя.
Рисунок 3 - Место пломбировки трансмиттера расходомера ультразвукового LEFM 280Ci
Рисунок 2 - Места пломбировки блоков ПАП на корпусе расходомера ультразвукового LEFM 280Ci
Таблица 6 - Комплектность расходомеров ультразвуковых LEFM 280Ci
|
Наименование |
Обозначение |
Количество |
|
Расходомер ультразвуковой |
LEFM 280 Ci |
1 шт. |
|
Руководство по эксплуатации |
РЭ 1В1215 |
1 экз. |
|
Паспорт |
ПС 1В1215 |
1 экз. |
|
Методика поверки |
МП 1031-1-2019 |
1 экз. |
|
Примечание: при поставке в один адрес руководство по эксплуатации и методика поверки поставляется в 1 экземпляре на партию расходомеров | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный диаметр (DN), мм (дюйм) |
от 100 до 900 (от 4 до 36) |
|
Максимальный объемный расход, м3/ч |
приведен в таблице 3 |
|
Динамический диапазон измерения объемного расхода |
15:1 |
|
Пределы допускаемой относительной погрешности расходомера при измерении объемного расхода и объема, % |
± 0,15 |
Таблица 3 - расходомеров при стандартном динамическом диапазоне (15:1), зависящие от типоразмера
|
DN, мм (дюйм) |
Максимальный объемный расход, м3/ч |
Номинальное значение коэффициента преобразования, имп/м3 |
Габаритные размеры |
Масса, кг, не более | ||
|
длина, мм, не более |
ширина, мм, не более |
высота, мм, не более | ||||
|
100 (4) |
325 |
12600 |
641 |
452 |
529 |
211 |
|
150 (б) |
740 |
6300 |
787 |
452 |
592 |
381 |
|
200 (8) |
1290 |
3150 |
914 |
483 |
668 |
605 |
|
250 (10) |
2030 |
2200 |
1048 |
584 |
741 |
948 |
|
300 (12) |
3070 |
1570 |
1156 |
673 |
785 |
1391 |
|
350(14) |
3750 |
1000 |
1219 |
749 |
875 |
1764 |
|
400(16) |
4560 |
940 |
1289 |
705 |
945 |
2315 |
|
450(18) |
6500 |
630 |
1372 |
914 |
1013 |
2990 |
|
500 (20) |
7900 |
530 |
1480 |
984 |
1073 |
3723 |
|
600 (24) |
11500 |
380 |
1683 |
1168 |
1214 |
5758 |
|
650(26) |
13900 |
280 |
1790 |
1235 |
1297 |
6890 |
|
700 (28) |
16200 |
240 |
1910 |
1264 |
1346 |
7560 |
|
750 (30) |
18700 |
220 |
2010 |
1156 |
1437 |
8640 |
|
800 (32) |
21300 |
185 |
2096 |
1234 |
1510 |
8950 |
|
850 (34) |
24200 |
165 |
2165 |
1298 |
1587 |
9670 |
|
900 (36) |
27200 |
145 |
2285 |
1343 |
1657 |
10730 |
Таблица 4 - Метрологические характеристики расходомеров при расширенных динамических диапазонах измерения расхода
|
Динамический диапазон |
20 : 1 |
30 : 1 |
50 : 1 | ||||
|
DN, мм (дюйм) |
Qмакс, м3/ч |
Пределы допускаемой относительной погрешности, % |
Qмин , м3/ч |
Пределы допускаемой относительной погрешности, % |
Qмин , м3/ч |
Пределы допускаемой относительной погрешности, % |
Qмин, м3/ч |
|
100 (4) |
325 |
± 0,2 |
33 |
± 0,3 |
11 |
± 0,5 |
7 |
|
150 (6) |
740 |
± 0,2 |
74 |
± 0,3 |
25 |
± 0,5 |
15 |
|
200 (8) |
1290 |
± 0,2 |
129 |
± 0,3 |
43 |
± 0,5 |
26 |
|
250 (10) |
2030 |
± 0,2 |
203 |
± 0,3 |
68 |
± 0,5 |
41 |
|
300 (12) |
3070 |
± 0,2 |
307 |
± 0,3 |
102 |
± 0,5 |
61 |
|
350(14) |
3750 |
± 0,2 |
375 |
± 0,3 |
125 |
± 0,5 |
75 |
|
400 (16) |
4560 |
± 0,2 |
456 |
± 0,3 |
152 |
± 0,5 |
91 |
|
450 (18) |
6500 |
± 0,2 |
650 |
± 0,3 |
217 |
± 0,5 |
130 |
|
500 (20) |
7900 |
± 0,2 |
790 |
± 0,3 |
263 |
± 0,5 |
158 |
|
600 (24) |
11500 |
± 0,2 |
1150 |
± 0,3 |
383 |
± 0,5 |
230 |
|
Примечание: применимо только для потока с характеристикой чисел Рейнольдса выше 10000 и для типоразмеров от DN 100 до DN 600. | |||||||
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальные значения коэффициентов преобразования, имп/м3 |
приведены в таблице 3 |
|
Параметры рабочей среды: о
|
от -40 до +70 25 |
Продолжение таблицы 5
|
Наименование характеристики |
Значение |
|
Параметры электропитания:
|
от 18 до 30 от 108 до 253 В от 47 до 63 Гц 12 0,45 непрерывный |
|
Условия эксплуатации:
|
от -52 до + 60 от 84 до 106,7 99 |
|
Аналоговый вход, мА Стандартный термометр сопротивления корпуса измерителя Аналоговый выход (максимальная нагрузка 650 Ом) Импульсный выход, В Длины прямых участков:
|
4 - 20 или 0 - 20 (RTD) 4 - 20 или 0 - 20 0 - 5 или 0 - 12 не менее пяти DN не менее трех DN |
|
Масса и габаритные размеры расходомера |
приведены в таблице 1 |
|
Средняя наработка на отказ, ч, не менее |
40000 |
|
Средний срок службы, лет, не менее |
12 |
|
Примечание: потери давления на расходомере LEFM280Ci равны потерям давления в подводящем трубопроводе. | |
