Номер по Госреестру СИ: 58816-14
58816-14 Расходомеры ультразвуковые
(LEFM Check Plus)
Назначение средства измерений:
Расходомеры ультразвуковые LEFM Check Plus предназначены для измерения
объёмного расхода и вычисления массового расхода питательной воды атомных
электростанций в прямом и обратном направлении и передачи данных по цифровому интерфейсу.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
LEFM Check Plus
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 351fb3fc-4d15-c4ae-6591-4fdb25e94df2 | 58816-14 | 2020-05-07 | — | актуальная |
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Дата публикации - 07.05.2020
Срок свидетельства - 24.10.2019
Номер записи - 149517
ID в реестре СИ - 371917
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Изготовитель - Фирма "Cameron International Corporation ("Cameron") Caldon® Ultrasonics Technology Center"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
№1683 от 2014.10.23 Об утверждении типов средств измерений (ГР 58814-14 - 58865-14)
№2504 от 2022.10.06 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Продукция и услуги для непродуктивных животных" (ТК 140)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
48747-11 21.12.2016 |
Расходомеры ультразвуковые, LEFM 280CiRN Фирма "Cameron International Corporation ("Cameron") Caldon® Ultrasonics Technology Center" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
58185-14 20.08.2019 |
Расходомеры ультразвуковые, LEFM 380 Ci Фирма "Cameron International Corporation ("Cameron") Caldon® Ultrasonics Technology Center" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
|
58816-14 24.10.2019 |
Расходомеры ультразвуковые, LEFM Check Plus Фирма "Cameron International Corporation ("Cameron") Caldon® Ultrasonics Technology Center" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
|
58858-14 17.06.2024 |
Расходомеры ультразвуковые, LEFM 280CiRN-M Фирма "Cameron International Corporation ("Cameron") Caldon® Ultrasonics Technology Center" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
61332-15 11.08.2025 |
Расходомеры ультразвуковые, LEFM 280Ci Фирма "Cameron International Corporation ("Cameron") Caldon® Ultrasonics Technology Center" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
11431 | 8479 |
|
ФБУ Нижегородский ЦСМ Нижегородская область |
10923 | 8479 |
|
ФБУ Костромской ЦСМ Костромская область |
3082 | 8479 |
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
LEFMCheckPlus C/M/AP-1000 |
|
Номер версии (идентификационный номер) ПО |
9A-101A723 Rev 02.02.01 |
|
Цифровой идентификатор ПО |
не определяется |
Программное обеспечение расходомера не относящееся к операционной системе такое,
как: конфигурационные параметры, значения условно-постоянных величин, параметры хранения измеренной информации и другие метрологически значимые параметры определяемые, изменяемые, передаваемые в процессе эксплуатации защищены многоуровневой системой паролей доступа с обязательным протоколированием всех вмешательств. Целостность метрологически значимого ПО, не относящегося к операционной системе, определяют по журналам событий и состояниям специально выделенных параметров конфигурации предназначенных для целей проверки целостности ПО в соответствии с руководством по эксплуатации. Уровень защиты ПО - «высокий»
наносится на маркировочную табличку, закрепленную на расходомерах методом принятым на фирме-изготовителе и в центр титульных листов руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений описан в эксплуатационном документе «Caldon Ultrasonics. Расходомеры ультразвуковые LEFM Check Plus. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам ультразвуковым LEFM Check Plus.
1 ГОСТ 8.142-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости»
2 ГОСТ 8.510-2002 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений объема и массы жидкости».
3 Техническая документация фирмы Cameron International Corporation (“Cameron”).
4 Расходомеры ультразвуковые LEFM Check Plus. Технический отчет ER-80
осуществляется в соответствии с документом МП 0155-13-2014 «Инструкция. ГСИ. Расходомеры ультразвуковые LEFM Check Plus. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИР» 30 мая 2013 г.
Основные средства поверки:
- установка поверочная расходомерная, диапазон задаваемого расхода от 10 до 3900 м3/ч, расширенная неопределенность (при к=2) воспроизведения массового/объемного расхода жидкости не более ± 0,1 %;
- ультразвуковой толщиномер УТМ-МГ4 диапазон измерений толщины h (по стали) от 0,7 до 300 мм, пределы допускаемой абсолютной погрешности измерений толщины ± (0,003h + 0,1) мм;
- термометр, пределы измерений от 200 до 300 °C, предел допускаемой абсолютной погрешности ± 0,2 °C;
- эталонный манометр с верхним пределом измерений 20 МПа, пределы допускаемой абсолютной погрешности измерений давления в рабочем диапазоне давлений ±100 кПа;
- гигрометр психрометрический ВИТ-2 ТУ 25-11.1645-84, диапазон измерения: относительной влажности от 20 до 90 %, температуры от 15 °С до 40°С.
Принцип действия расходомеров ультразвуковых LEFM Check Plus основан на том, что ультразвуковые акустические преобразователи (далее - преобразователи), установленные в трубную измерительную секцию, посылают и принимают ультразвуковые импульсы, проходящие через среду в зависимости от времени прохождения ультразвукового импульса от направления движения потока измеряемой среды. Разность времени прохождения ультразвукового импульса зависит от скорости потока, а, следовательно, и от расхода среды.
В состав расходомеров ультразвуковых LEFM Check Plus в зависимости от модификации могут входить следующие компоненты:
- трубная измерительная секция с установленными преобразователями ультразвуковыми акустическими в количестве 8 шт.;
- преобразователи расхода, осуществляющие управление преобразователями ультразвуковыми акустическими трубной измерительной секции и обработку значений давления и температуры полученных по аналоговым сигналам тока, проведение необходимых вычислений, осуществление диагностических функций;
- ЦПУ, осуществляющий сбор и обработку всей измерительной информации, ее суммирование, усреднение и архивирование, формирование выходных сигналов и отчетов;
- блок электроники объединяет все функции преобразователя расхода и ЦПУ.
Расходомеры ультразвуковые LEFM Check Plus различаются составом компонент и
имеют две модификации, указанные в таблице 1:
Т а б л и ц а 1
|
Модификация |
Трубная измерительная секция |
Преобразователь расхода |
ЦПУ |
Блок электроники |
|
CheckPlus C |
+ |
+ |
+ |
- |
|
CheckPlus M |
+ |
- |
- |
+ |
В расходомерах ультразвуковых LEFM Check Plus предусмотрена возможность замены акустических преобразователей под давлением, в рабочем режиме без вывода его из эксплуатации, автоматическая самодиагностика и проверка нулевых и контрольных значений измеряемых величин.
Характеристики конструкции расходомера ультразвуковых LEFM Check Plus:
- Расходомер представляет собой конструкцию из восьми пар преобразователей ультразвуковых акустических.
- Внутренний диаметр трубной секции расходомера на обоих концах имеет такой же номинальный диаметр, что и ответная труба.
- На расстоянии нескольких сантиметров внутрь от концов трубной секции внутренний диаметр уменьшается на 0,64 см для незначительного увеличения
скорости потока через расходомерную измерительную секцию, улучшая условия течения. Данный уменьшенный диаметр также повышает запас прочности конструкции.
- Трубная секция изготовлена из ковочной углеродистой стали ASTM A 105.
- Верхняя оболочка корпуса преобразователя изготовлена из углеродистой стали ASTM A-105, окно изготовлено из нержавеющей стали ASTM A 479/a 182 типа 316/316L, и биметаллический сварной шов удерживает окно на корпусе. При эксплуатации такой конструкции, удерживающий окно сварной шов не нагружается при растяжении.
- Тело корпуса преобразователя завинчивается в трубную секцию, и резьбовое соединение спроектировано таким образом, чтобы брать не себя всю осевую нагрузку преобразователя.
- Угловой сварной шов выдерживает испытываемые напряжения, а также предназначен для подавления утечки через резьбовые соединения.
Прочно сваренная металлическая конструкция обеспечивает стойкость к коррозии и периодическим изменениям давления.
Расходомеры ультразвуковые серии LEFM Check Plus проходят калибровку на модели измерительной линии заказчика (АЭС), для которого предназначен каждый конкретный расходомер. Таким образом, на стадии калибровки учитываются особенности профиля потока рабочей линии.
Периодическая поверка расходомеров ультразвуковых LEFM Check Plus обеспечивается без демонтажа расходомера с измерительной линии. Данная особенность достигается за счет системы «он-лайн» диагностики, которая в постоянном режиме контролирует основные параметры работы расходомера.

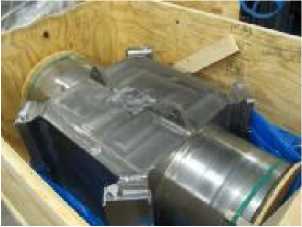

Общий вид расходомеров ультразвуковых LEFM Check Plus приведён на рисунке 1.
Spool Piccr
а) элементы конструкции трубной секции
в) Блок электроники (модификация CheckPlus М)
б) ЦПУ и преобразователь расхода (модификация CheckPlus C)
Рисунок 1 - Общий вид расходомеров ультразвуковых LEFM Check Plus.
Для защиты расходомеров от несанкционированного доступа в место, указанное на рисунке 2 размещают пломбу с оттиском клейма поверителя.
Рисунок 2 - Схемы пломбирования расходомеров ультразвуковых LEFM Check Plus
Программное обеспечение (ПО) расходомеров является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти. Идентификационные параметры программного обеспечения указаны в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
LEFMCheckPlus C/M/AP-1000 |
|
Номер версии (идентификационный номер) ПО |
9A-101A723 Rev 02.02.01 |
|
Цифровой идентификатор ПО |
не определяется |
Программное обеспечение расходомера не относящееся к операционной системе такое,
как: конфигурационные параметры, значения условно-постоянных величин, параметры хранения измеренной информации и другие метрологически значимые параметры определяемые, изменяемые, передаваемые в процессе эксплуатации защищены многоуровневой системой паролей доступа с обязательным протоколированием всех вмешательств. Целостность метрологически значимого ПО, не относящегося к операционной системе, определяют по журналам событий и состояниям специально выделенных параметров конфигурации предназначенных для целей проверки целостности ПО в соответствии с руководством по эксплуатации. Уровень защиты ПО - «высокий»
Таблица 4
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Расходомеры ультразвуковые LEFM CheckPlus |
Check Plus C Check Plus М |
1 шт. |
Модификация по требованию потребителя |
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Расходомеры ультразвуковые LEFM CheckPlus. Руководство по эксплуатации. |
РЭ IB 1307 |
1 экз. | |
|
Расходомер ультразвуковой LEFM CheckPlus. Паспорт. |
ПС IB 1307 |
1 экз. | |
|
Инструкция. ГСИ. Расходомеры ультразвуковые LEFM CheckPlus. Методика поверки. |
МП 0155-13-2014 |
1 экз. | |
|
Комплект монтажных частей |
1 компл. |
расходомеров ультразвуковых LEFM
Check Plus приведёны в таблице 2.
Таблица 2
|
Характеристики |
Параметры |
|
Диапазон измерений объемного расхода питательной воды, м3/ч |
в зависимости от диаметра питающего трубопровода и скорости питательной воды |
|
Номинальный диаметр расходомеров, DN, мм |
от 150 до 915 |
|
Диапазон измерения скоростей потока, м/с |
от 0 до 30 (двунаправленный) |
|
Диапазон рабочей температуры измеряемой среды, °С |
от 0 до +260 |
|
Максимальное рабочее давление измеряемой среды, МПа |
17 |
|
Пределы допускаемой относительной погрешности расходомера при измерении, % - объемного расхода ; - массового расхода ) |
± 0,28 ± 0,32 |
|
Температура окружающей среды, °С:
|
от 0 до плюс 44 от минус 40 до плюс 60 |
|
Влажность окружающего воздуха при 35 °С и более низких температурах без конденсации влаги, %, не более |
95 |
|
Атмосферное давление окружающего воздуха, кПа |
от 84 до 106,7 |
|
Выходные сигналы |
Аналоговый 4-20 мА, 0-20 мА Частотный 0-5 В, 0-12 В Ethernet TCP/IP Modbus Serial RS-485 Modbus Оптоволоконный |
|
Напряжение питания, В |
110 - 230 AC 50/60Гц |
|
Потребляемая мощность, Вт, не более
|
140 16 320 |
|
Масса, в зависимости от состава компонент, кг, не более
|
17,9
от 200 до 2500 |
|
Габаритные размеры компонент, мм, не более
|
340 х 620 х 960 255 х 505 х 310 1905 х 610 х 670 зависит от эксплуатационных требований |
|
Наработка на отказ, ч, не менее |
98 000 |
|
Средний срок службы, лет, не менее |
12 |
