Номер по Госреестру СИ: 58858-14
58858-14 Расходомеры ультразвуковые
(LEFM 280CiRN-M)
Назначение средства измерений:
Расходомеры ультразвуковые LEFM 280CiRN-M предназначены для измерений объемного расхода и объема жидкости, в частности нефти, высоковязкой нефти, нефтепродуктов, жидкой углеводородной смеси, в том числе при низких числах Рейнольдса, и для контроля метрологических характеристик рабочих расходомеров.
Внешний вид.
Расходомеры ультразвуковые
Рисунок № 1
Внешний вид.
Расходомеры ультразвуковые
Рисунок № 2
Внешний вид.
Расходомеры ультразвуковые
Рисунок № 3
Внешний вид.
Расходомеры ультразвуковые
Рисунок № 4
Внешний вид.
Расходомеры ультразвуковые
Рисунок № 5
Внешний вид.
Расходомеры ультразвуковые
Рисунок № 6
Программное обеспечение
(ПО) расходомеров является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти.Идентификационные параметры программного обеспечения указаны в таблице 1.
Т а б л и ц а 1
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор про граммного обеспечения (контрольная сумм< исполняемого кода |
Другие идентификационные данные |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
9A-101A639 |
08.03.01 |
5210 |
CTFM Embedded Software |
CRС 16 |
9A-101A639 |
08.02.03 |
923A |
CTFM Embedded Software |
CRС 16 |
Примечания
|
Уровень защиты ПО расходомеров ультразвуковых LEFM 280CiRN-M от непреднамеренных и преднамеренных изменений соответствует уровню «С». Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, закрепленную на корпусе расходомера методом наклейки и в центр титульных листов руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений описан в эксплуатационном документе «Расходомеры ультразвуковые LEFM 280CiRN-M. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам ультразвуковым LEFM 280CiRN-M
-
1 ГОСТ 8.510-2002. «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
-
2 ГОСТ 15528-86 «Средства измерений расхода, объема или массы протекающих жидкости и газа. Термины и определения».
-
3 Техническая документация фирмы Cameron International Corporation (“Cameron”).
Поверка
Поверкаосуществляется в соответствии с документом МП 0113-2-2013 «Инструкция. ГСИ. «Расходомеры ультразвуковые LEFM 280CiRN-M. Методика поверки» утвержденным ГЦИ СИ ФГУП «ВНИИР» 25 декабря 2013 г.
Основные средства поверки
- ПУ 1- го разряда с пределами допускаемой относительной погрешности: ± 0,05 % согласно ГОСТ 8.510. Верхний предел измерений ПУ должен быть не менее максимального значения рабочего диапазона измерений поверяемого расходомера (м3/ч).
- установка трубопоршневая «Сапфир-М» (Госреестр № 23520-07), 1 разряда , измеряемый объемный расход до 5000 м3/ч, пределы допускаемой относительной погрешности ± 0,05 %;
- поверочная трубопоршневая установка двунаправленная (Госреестр № 37248-08), 1 разряда, диаметр условного прохода до 900 мм (36 дюймов), измеряемый объемный расход до 4000 м3/ч, пределы допускаемой относительной погрешности ± 0,05 %;
- барометр-анероид контрольный М-67 ТУ25-04-1797-75, диапазон измерения давления от 813 до 1053 кПа, погрешность ± 106 Па;
- гигрометр психрометрический ВИТ-2 ТУ 25-11.1645-84, диапазон измерения: относительной влажности от 20 до 90 %, температуры от 15 °С до 40°С;
Изготовитель
Cameron International Corporation (“Cameron”)
Caldon® Ultrasonics Technology Center
1000 McClaren Woods Drive”, США,
Coraopolis, PA 15108
Заявитель
Филиал компании с ограниченной ответственностью «Кэмерон Россия Лтд.»
Россия 123001 Москва
Трехпрудный пер. д. 9 стр. 2, 5 этаж.
тел: +7 (495) 225 1818
факс: +7 (495) 980 0401
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский начно-исследовательский институт расходометрии». Регистрационный номер 30006-09. Юридический адрес: 420088 г. Казань, ул.2-я Азинская, 7А. Тел. (843)272-70-62 Факс 272-00-32 e-mail: vniirpr@bk.ru
Принцип действия расходомеров ультразвуковых LEFM 280CiRN-M основан на измерении времени прохождения ультразвуковых импульсов в движущейся среде по направлению движения и против него в зависимости от скорости среды. Разность времени прохождения пропорциональна средней скорости движения среды. Для известной площади сечения трубопровода, зная распределение скоростей в местах установки ультразвуковых преобразователей, по сечению трубопровода, определяется объемный расход.
Расходомеры ультразвуковые LEFM 280CiRN-M состоят из следующих составных частей:
-
- корпуса первичного преобразователя расхода (ППР), который представляет собой специально спроектированную секцию трубы с сужением к середине с двумя блоками ультразвуковых преобразователей (в каждом блоке по 4 пары первичных акустических преобразователей) формирующих акустические лучи, и температурный датчик;
-
- трансмиттера, состоящего из электронного блока обработки акустических данных с отсчетным устройством (индикатор), который закреплен с наружной стороны корпуса ППР или установлен в отдельном шкафу.
Расходомеры ультразвуковые LEFM 280CiRN-M изготавливаются в компактном и раздельном исполнениях.
Расходомеры ультразвуковые LEFM 280CiRN-M присоединяются к трубопроводу с помощью фланцев. В средней части корпуса расходомера ультразвукового LEFM 280CiRN-M в двух ортогональных плоскостях и под углом 45о к его продольной оси расположены два блока ультразвуковых преобразователей. Каждый блок ультразвуковых преобразователей состоит из четырех пар первичных акустических преобразователей (ПАП), которые поочередно передают и принимают ультразвуковые импульсы.
Трансмиттер формирует необходимые команды для работы ПАП, обрабатывает результаты измерений и генерирует выходные сигналы.
Трансмиттер оснащен:
-
- двумя интерфейсами RS485 для вывода по протоколу Modbus информации с результатами измерений и сигналов диагностики расходомера;
-
- инфракрасным портом Pocket PC;
-
- входом для аналогового сигнала 4-20 мА;
-
- выходом для аналогового сигнала 4-20 мА;
-
- двумя импульсными выходными каналами, выбираемыми как 0-5 В или 0-12 В; непрерывная работа каналов A и B с циклом загрузки 50/50; Программируемый К-фактор.
Канал B можно запрограммировать как несовпадающий по фазе с каналом A на 90° или как указывающую направление потока величину напряжения (высокое напряжение = прямой поток).
Трансмиттер имеет двухстрочный дисплей, по 16 знаков в строке, высотой 6 мм, обеспечивающий индикацию параметров потока, включая текущий расход, объем, данные аналоговых входов, аварийную сигнализацию, обнаружение неисправностей и акустическую диагностическую информацию.
Расходомеры ультразвуковые LEFM 280CiRN-M могут быть оборудованы опцией продувки портов ультразвуковых датчиков (Рисунок 1) от эксплуатационных загрязнений. В качестве агента продувки может использоваться газообразный азот, сжатый воздух, дизельное топ-
ливо. В номере модели опция продувки обозначается заказным кодом «-P». Процедура продувки не оказывает влияния на метрологические характеристики расходомера. Подробное описание процедуры продувки указано в эксплуатационном документе «Расходомеры ультразвуковые LEFM 280CiRN-M. Руководство по эксплуатации».

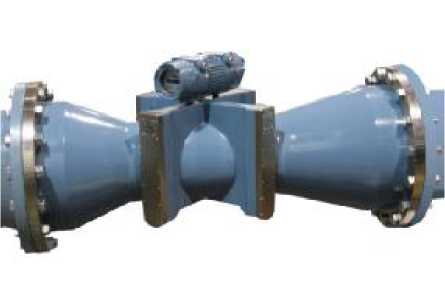

На рисунке 1 приведен общий вид расходомеров ультразвуковых LEFM 280CiRN-M.

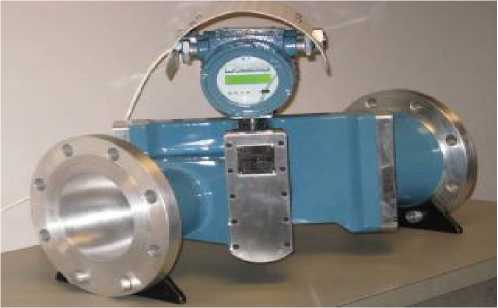

DN=150 мм

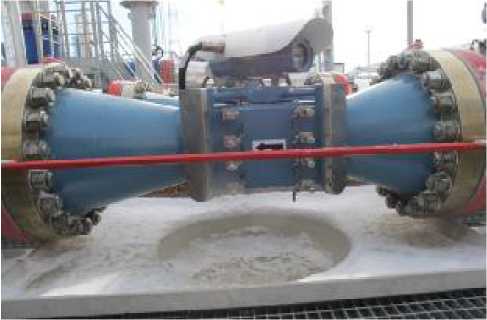

DN=400 мм

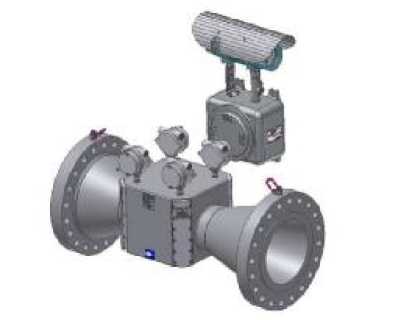

Расходомеры с портами продувки
Рисунок 1 - Общий вид расходомеров ультразвуковых LEFM 280CiRN-M.
Расходомеры раздельного исполнения
Для защиты расходомера от несанкционированного доступа в местах, указанных на рисунках 2 и 3 размещают пломбы с оттиском клейма поверителя.

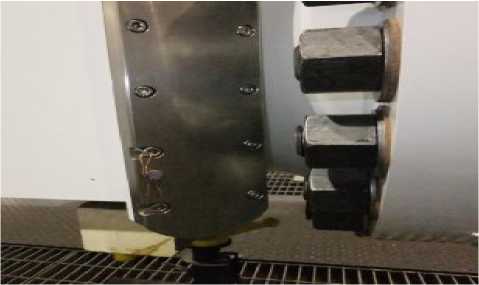

Рисунок 2 - Места пломбировки блоков ПАП на корпусе расходомера ультразвукового LEFM 280CiRN-M

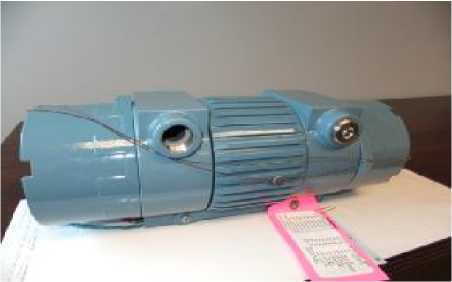

Рисунок 3 - Место пломбировки
трансмиттера расходомера
ультразвукового LEFM 280CiRN-M
Программное обеспечение (ПО) расходомеров является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти.
Идентификационные параметры программного обеспечения указаны в таблице 1.
Т а б л и ц а 1
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор про граммного обеспечения (контрольная сумм< исполняемого кода |
Другие идентификационные данные |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
9A-101A639 |
08.03.01 |
5210 |
CTFM Embedded Software |
CRС 16 |
9A-101A639 |
08.02.03 |
923A |
CTFM Embedded Software |
CRС 16 |
Примечания
|
Уровень защиты ПО расходомеров ультразвуковых LEFM 280CiRN-M от непреднамеренных и преднамеренных изменений соответствует уровню «С». Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Т а б л и ц а 3 - Комплект поставки расходомеров
Наименование |
Обозначе ние |
Количество |
Примечание |
Расходомер ультразвуковой |
LEFM 280CiRN-]W |
1 шт. | |
Расходомеры ультразвуковые LEFM 280CiRN-M. Руководство по эксплуатации. |
РЭ 1В1203 |
1 экз. |
При поставке в один адрес - 1 экз. на партию расходомеров |
Расходомеры ультразвуковые LEFM 280CiRN-M. Паспорт. |
ПС 1В1203 |
1 экз. | |
Инструкция. ГСИ. Расходомеры ультразвуковые LEFM 280CiRN-M. Методика поверки |
МП 0113 2-2013 |
1 экз. |
Диаметр условного прохода (DN), мм (дюйм) от Номинальный максимальный объёмный расход1, м3/ч: Динамический диапазон измерения объёмного расхода2 |
150 до 500 (от 6 до 20) приведен в таблице 1 15:1 |
Пределы допускаемой относительной погрешности | |
расходомера при измерении объёмного расхода и объёма, % |
± 0,1 |
Коэффициент преобразования, имп/м3/ч |
приведен в таблице 1 |
Потеря давления, кПа, не более |
34,5 |
Параметры рабочей среды: | |
- температура, оС |
от минус 40 до плюс 60 |
- давление (избыточное), МПа, не более |
25 |
Параметры электропитания: | |
- напряжение, В, постоянного тока; |
от 18 до 30 |
- потребляемая мощность, Вт, не более |
10 |
- потребляемый ток для 24 В постоянного тока, А, не более |
0,45 |
Режим работы |
Непрерывный |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от минус 40 до плюс 60 |
- атмосферное давление, кПа |
от 84 до 106,7 |
- относительная влажность окружающей среды при
температуре 35 °С, %, не более Аналоговый вход, мА Стандартный термометр сопротивления корпуса измерителя Аналоговый выход (максимальная нагрузка 650 Ом) Импульсный выход, В Длины прямых участков: |
99 4 - 20 или 0 - 20 (RTD) 4 - 20 или 0 - 20 0 -5 или 0 - 12 |
Масса и габаритные размеры расходомера Средняя наработка на отказ, ч, не менее Средний срок службы, лет, не менее |
не менее пяти DN не менее трёх DN приведены в таблице 2 40000 12 |
Т а б л и ц а 2 - расходомеров, зависящие от типоразмера
DN, мм (дюйм) |
Максимальный объёмный расход, м3/ч |
Коэффициент преобразования, имп/м3/ч |
Габаритные размеры расходомера |
Масса, кг, не более | ||
длина, мм, не более |
ширина, мм, не более |
высота, мм, не более | ||||
150 (6) |
510 |
12600 |
686 |
356 |
498 |
145 |
200 (8) |
900 |
12600 |
851 |
419 |
556 |
268 |
250 (10) |
1410 |
6300 |
1003 |
508 |
613 |
338 |
300 (l2) |
2020 |
3150 |
1105 |
559 |
671 |
461 |
350(l4) |
2400 |
2200 |
1245 |
603 |
728 |
543 |
400(16) |
3465 |
2200 |
1346 |
686 |
786 |
784 |
450(18) |
4060 |
1570 |
1486 |
743 |
843 |
1095 |
500 (20) |
4960 |
1000 |
1702 |
813 |
901 |
1507 |
