Расширенная аналитика типа СИ
61306-15 — Расходомеры-счётчики электромагнитные
SITRANS FM
Расходомеры-счетчики электромагнитные SITRANS FM (далее - расходомеры) предназначены для измерений расхода и количества электропроводящих жидкостей с удельной электрической проводимостью от 5 мкСм/см и выше.
Производитель
ID 24092Лаборатория №9 — 009lab.ru
Испытания программного обеспечения, метрологическая и сертификационная экспертиза, сопровождение проектов в области ПО, АПК и средств измерений.
Ключевые выводы и интерпретация
- За всё время по этому типу СИ в базе отражено 265 поверок.
- Последний доступный год показал снижение активности на 92% к предыдущему году.
- Тип обслуживается как минимум 46 организациями; доля топ-5 организаций составляет 46% объёма поверок.
- Средневзвешенная цена поверки по рынку — 10029.15 руб., диапазон наблюдаемых цен: 4742–27840 руб.
- В сегменте собственников найдено 45 владельцев, а доля топ-5 владельцев по количеству экземпляров СИ составляет 60.5%.
- Средний наблюдаемый интервал между поверками по организациям — около 1468 дней.
- Средний возраст парка СИ этого типа по доступным данным — 2018 лет.
- Карточка типа хорошо документирована: доступны основные документы и расширенное описание.
Быстрые ссылки
Динамика поверок по годам
Структура поверок
Топ организаций по общему объёму
Топ организаций в текущем году
Цена поверки vs объём спроса
Распределение цен
Ценовой бенчмарк по организациям
| Организация | Поверок за год | Цена, руб. | Кол-во СИ | Владельцев СИ | Средний возраст, лет | Наблюд. МПИ, дн. |
|---|---|---|---|---|---|---|
| ФБУ "ЦСМ Татарстан" | 16 | 10 191,00 | 20 | 54 | 2 018,0 | 1 468 |
| ГУП "ВОДОКАНАЛ САНКТ-ПЕТЕРБУРГА" | 10 | 10 191,00 | 10 | 54 | 2 018,0 | 1 468 |
| ООО "ПРИБОРАВТОМАТИКА" | 5 | 10 191,00 | 5 | 54 | 2 018,0 | 1 468 |
| ФБУ "ЛИПЕЦКИЙ ЦСМ" | 5 | 10 191,00 | 6 | 54 | 2 018,0 | 1 468 |
| ООО "СНЭМА-СЕРВИС" | 3 | 10 191,00 | 9 | 54 | 2 018,0 | 1 468 |
| ООО "НМОП" | 2 | 10 191,00 | 16 | 52 | 2 018,0 | 1 468 |
| ФБУ "АСТРАХАНСКИЙ ЦСМ" | 2 | 10 191,00 | 2 | 54 | 2 018,0 | 1 468 |
| ФБУ "ПРИОКСКИЙ ЦСМ" | 1 | 10 191,00 | 2 | 50 | 2 018,0 | 1 468 |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" | 1 | 10 191,00 | 34 | 54 | 2 018,0 | 1 468 |
| ФБУ "РОСТЕСТ-МОСКВА" | 0 | 27 840,00 | 0 | 22 | 2 018,0 | 1 468 |
| ООО "МЕТРОСЕРВИС" | 0 | 11 460,00 | 3 | 52 | 2 018,0 | 1 468 |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" | 0 | 11 143,00 | 0 | 23 | 2 018,0 | 1 468 |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» | 0 | 10 191,00 | 31 | 54 | 2 018,0 | 1 468 |
| ООО "МЕТРОЛОГИЯСЕРВИС" | 0 | 10 191,00 | 1 | 54 | 2 018,0 | 1 468 |
| ФБУ "ЧУВАШСКИЙ ЦСМ" | 0 | 10 191,00 | 1 | 53 | 2 018,0 | 1 468 |
| ООО "АБСОЛЮТНЫЕ ИЗМЕРЕНИЯ ПРО" | 0 | 10 191,00 | 1 | 54 | 2 018,0 | 1 468 |
| ООО "МС-РЕСУРС" | 0 | 10 191,00 | 1 | 54 | 2 018,0 | 1 468 |
| Дальневосточный филиал ФГУП "ВНИИФТРИ" | 0 | 10 191,00 | 3 | 54 | 2 018,0 | 1 468 |
| ФБУ "ПЕРМСКИЙ ЦСМ" | 0 | 10 191,00 | 1 | 54 | 2 018,0 | 1 468 |
| АО "МОСВОДОКАНАЛ" | 0 | 10 191,00 | 1 | 54 | 2 018,0 | 1 468 |
| ООО "МЕТРОСТАНДАРТ" | 0 | 10 191,00 | 2 | 54 | 2 018,0 | 1 468 |
| ООО "АКВАТЕХНИК" | 0 | 10 191,00 | 1 | 54 | 2 018,0 | 1 468 |
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" | 0 | 10 191,00 | 2 | 54 | 2 018,0 | 1 468 |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" | 0 | 10 191,00 | 5 | 49 | 2 018,0 | 1 468 |
| ФБУ "РОСТЕСТ-МОСКВА" | 0 | 10 191,00 | 6 | 45 | 2 018,0 | 1 468 |
Крупнейшие владельцы по количеству СИ
Структура владельцев
Топ владельцев по данному типу СИ
| Владелец | Категория | Кол-во СИ | Кол-во поверок | Активность владельца за год |
|---|---|---|---|---|
| юридическое лицо | Юрлица | 38 | 46 | 3313271 |
| Юр. Лицо | Юрлица | 25 | 25 | 625345 |
| АО "ТАНЕКО" | Юрлица | 17 | 17 | 21442 |
| ООО "Лебедяньмолоко" | Юрлица | 6 | 6 | 54 |
| ООО "ЕВРОХИМ - УКК" | Юрлица | 6 | 6 | 113 |
| Акционерное Общество "Вимм-Билль-Данн" | Юрлица | 5 | 5 | 334 |
| ИРБИТСКИЙ МОЛОЧНЫЙ ЗАВОД АО | Юрлица | 5 | 5 | 203 |
| Общество с ограниченной ответственностью "ЛЕБЕДЯНЬМОЛОКО" | Юрлица | 5 | 5 | 177 |
| ГУП "Водоканал Санкт-Петербурга" | Юрлица | 5 | 5 | 9639 |
| ЗАО "Нортгаз" ИНН 8904045666 | Юрлица | 4 | 4 | 58 |
| АО "ИРБИТСКИЙ МОЛОЧНЫЙ ЗАВОД" | Юрлица | 3 | 4 | 14 |
| АО "ННК-Хабаровский НПЗ" | Юрлица | 3 | 3 | 6433 |
| УРУ ООО "ЛУКОЙЛ-Энергосети" СЦ "Усинскэнергонефть" | Юрлица | 3 | 3 | 1559 |
| ООО "Мега 2" | Юрлица | 3 | 3 | 3 |
| ТМФ ООО | Юрлица | 3 | 3 | 2 |
| ООО«ТМФ» | Юрлица | 3 | 3 | 4 |
| Общество с ограниченной ответственностью "ЛУКОЙЛ-НИЖНЕВОЛЖСКНЕФТЬ " | Юрлица | 2 | 4 | 6911 |
| ООО "Кутынская ГГК", ИНН 2723124160 | Юрлица | 2 | 2 | 5 |
| АО «Невинномысский Азот» | Юрлица | 2 | 2 | 107 |
| АО "Полюс Вернинское" | Юрлица | 2 | 2 | 676 |
| АО «Полюс Магадан», | Юрлица | 2 | 2 | 48 |
| ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ "ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ,МЕТРОЛОГИИ И ИСПЫТАНИЙ В КУРСКОЙ ОБЛАСТИ" | Юрлица | 2 | 2 | 176 |
| ООО "Наш Город" | Юрлица | 2 | 2 | 229 |
| ТЮМЕНЬМОЛОКО ООО | Юрлица | 2 | 2 | 200 |
| АО «ДАНОН РОССИЯ» | Юрлица | 2 | 2 | 135 |
История версий
Таблица версий и UUID
| UUID | Номер в Госреестре | Дата начала версии | Дата окончания версии | Статус |
|---|---|---|---|---|
| 6b6e6f7a-e4b7-1625-4f6d-2f5c2f1e598f | 61306-15 | 2022-04-11 | — | актуальная |
| 1abaff5a-c925-73b4-5e95-fd8ad55089c0 | 61306-15 | 2020-12-02 | 2022-04-11 | архивная |
| 7996c585-46bf-1bcf-d4d6-9e2648de3b7c | 61306-15 | 2020-08-27 | 2020-12-02 | архивная |
| 09791cd1-cd53-b038-1756-999494716c63 | 61306-15 | 2020-05-07 | 2020-08-27 | архивная |
Внешний вид и иллюстрации
Программное обеспечение
Программное обеспечение расходомеров (далее - ПО) не изменяемое и не считываемое. Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений - «средний» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
A5E01716755G DS:04 |
A5E01716755E DS:04 |
087C4054 DS:03 |
|
Номер версии (идентификационный номер) ПО |
4.04X03 |
4.04 |
3.03 |
|
Цифровой иденти- |
AA8B7599F7C24E0A212 |
BBB176F62333A8DF |
973E6F12F8C9148C |
|
фикатор ПО |
C9BDB63C9A109 |
33F025F70A0BE341 |
459CE56438B50422 |
Примечание - номер версии ПО должен быть не нижеуказанной в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам ПО соответствующих версий.
Лист № 3 Всего листов 6
Нормативная информация
Знак утверждения типа
Сведения о методиках измерений
изложены в документе «Расходомеры - счетчики электромагнитные SITRANS БМ», Руководство по эксплуатации.
Нормативные и технические документы
Поверка
осуществляется по документу МП 61306-15 «Расходомеры-счетчики электромагнитные SITRANS БМ Методика поверки», утвержденному ФГУП «ВНИИМС» 12 сентября 2014 г. Основное поверочное оборудование:
-
- поверочная установка с диапазоном расходов, соответствующих или превышающих диапазон поверочных расходов поверяемого расходомера, с пределами относительной погрешности при измерении объемного расхода и объема не более 1/3 от погрешности поверяемого расходомера;
-
- электронный счетчик импульсов амплитудой до 50 В и частотой до 10 кГц;
-
- миллиамперметр постоянного тока, пределы измерений 0...20 мА с погрешностью ± 0,05 %;
-
- устройство SITRANS FМ Magflo Verificator.
Изготовитель
117 GuangXian Road QixianLing,
High-Tech Industrial Zone, Dalian 116023, Liaoning Provice China
Тел. (..86) 411 82790415
факс. (..86) 411 82790351 www.siemens.com.cn
Заявитель
ООО «Сименс», 115184, Большая Татарская, 9.
Тел. (495) 737-1037
факс. (495) 737-2399
Лист № 6 Всего листов 6
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7(495) 437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Расходомеры состоят из первичных преобразователей MAG 3100, MAG 5100W и преобразователей сигналов MAG 5000, MAG 6000, MAG 6000I, MAG 8000.
Каждый первичный преобразователь может работать с любым из указанных преобразователей сигналов.
Принцип действия расходомера основан на явлении электромагнитной индукции, при котором в потоке жидкости протекающем через наведенной системой электромагнитов магнитное поле, возникает электродвижущая сила (ЭДС), пропорциональная скорости потока. Возникшая ЭДС, преобразуется в значение среднего объемного расхода и/или объема.
Сигнал от первичного преобразователя по экранированным проводам подается на вход электронного блока, обеспечивающего его дальнейшую обработку и формирование импульсного электрического сигнала несинусоидальной формы с программируемым весом импульса.
Преобразователи сигналов изготавливаются в двух исполнениях: для компактного монтажа непосредственно на первичном преобразователе и для раздельного монтажа на стене или на стойке. В программируемую память преобразователя сигналов заносятся установочные параметры: диаметр, калибровочная характеристика и другая служебная информация необходимая для работы расходомера. Преобразователь сигналов осуществляет постоянную самодиагностику и выдает информацию о нештатных ситуациях.
Преобразователи сигналов настраиваются при помощи системы меню и имеют пропорциональные расходу токовый и частотно-импульсный выходы, а также релейный выход.
Связь с внешним компьютером осуществляется по одному из следующих протоколов HART, Profibus, Device Net, Modbus, RS485, Foundation Fieldbus.
tv
■ IP
LO
MAG 3100
MAG 6000/
MAG 5000
MAG 6000/
MAG 5000
Рис.1 Фотографии общего вида
MAG 8000
MAG 6000I

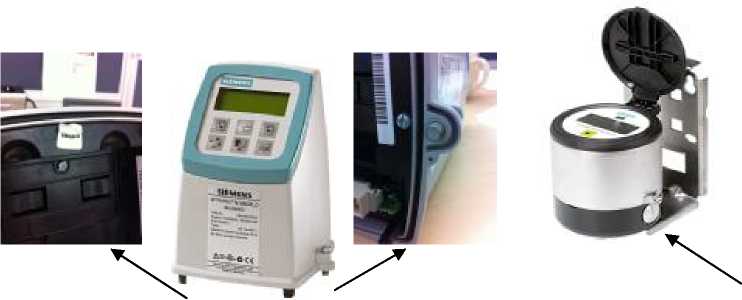

Рис. 2 Места опломбирования.
расходомеров представлены в таблицах 2, 3, 4, 5 и 6.
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой относительной погрешности измерений расхода и объема, %
|
± 0,2 для V>0,5 м/с ± 0,2... 1,2 для 0,1<V<0,5m/c ±0,4 для V>0,5 м/с ±0,4...2,25 для 0,1<V<0,5m/c ±0,5 для V>0,5 м/с ±0,5...2,25 для 0,1<V<0,5m/c |
|
Диапазон температур окружающей среды, С
|
от минус 40 до плюс 100 от минус 20 до плюс 60 |
|
Выходные сигналы | |
|
Аналоговый:
|
0...20; 4...20 менее 800 от 0,5 до 30 |
|
Частотно-импульсный:
|
от 0 до 10 от 64-10-6 до 4,2 |
|
Релейный:
|
42 0,5 |
|
Напряжение питания, В
|
220 (+10/-15%) от 11 до 30 батарейное и/или сетевое питание |
|
Частота, Гц |
50 ± 1 |
|
Потребляемая мощность, Вт |
9 |
|
Класс защиты
|
IP 68 IP 67/IP 68 |
|
Максимальное расстояние между первичным преобразователем и преобразователем сигналов, м |
500 |
Таблица 3
|
Наименование параметра |
MAG3100 |
MAG5100W |
MAG 8000 (с первичным преобразователем MAG3100 / MAG5100W) |
|
Диаметр условного прохода, мм |
от 15 до 2200 |
от 15 до 1200 |
от 25 до 1200 |
|
Максимальное рабочее давление, МПа |
10,0 |
4,0 | |
|
Диапазон скоростей жидкости, м/с |
от 0 до 10 | ||
|
Диапазон температур измеряемой среды, °С |
от минус 40 до плюс |
от минус 10 до плюс 70 |
от 0 плюс 70 |
|
Диапазон температур окружающей среды, °С |
от минус 40 до плюс |
от минус 40 до плюс 70 |
от минус 40 до |
|
Защита |
IP 67/IP 68 | ||
Таблица 4
|
Наименование параметра |
MAG 3100/MAG 5100W/ MAG 8000 (с первичным преобразователем MAG3100 / MAG5100W) | |||||||||
|
Диаметр условного прохода, мм |
15 |
25 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
Максимальный расход жидкости, м3/ч |
6,4 |
17,7 |
45,2 |
70,7 |
120 |
181 |
282 |
441 |
636 |
1130 |
|
Длина расходомера, не более, мм -для 1,6 МПа |
200 |
250 |
275 |
300 |
350 | |||||
|
-для 4 МПа |
200 |
- |
- |
- |
- |
- | ||||
|
Масса, не более, кг |
5 |
6 |
8 |
13 |
14 |
15 |
20 |
25 |
30 |
50 |
Таблица 5
|
Наименование параметра |
MAG 3100/MAG 5100W/ MAG 8000 (с первичным преобразователем MAG3100 / MAG5100W) | ||||||||||
|
Диаметр условного прохода, мм |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
750 |
800 |
900 |
|
Максимальный расход жидкости, м3/ч |
1766 |
2543 |
3462 |
4500 |
5700 |
7100 |
10150 |
13800 |
15904 |
18100 |
22900 |
|
Длина расходомера, не более, |
450 |
500 |
550 |
600 |
600 |
625 |
750 |
875 |
750 |
1000 |
1125 |
|
Масса, не более, кг |
70 |
80 |
110 |
125 |
175 |
200 |
300 |
350 |
329 |
475 |
560 |
Таблица 6
|
Наименование параметра |
MAG 3100/ MAG 5100 W/ MAG 8000 (с первичным преобразователем MAG3100 / MAG5100W) | ||||||
|
Диаметр условного прохода, мм |
1000 |
1200 |
1400 |
1600 |
1800 |
2000 |
2200 |
|
Максимальный расход жидкости, м3/ч |
28250 |
40700 |
55350 |
72350 |
91550 |
113000 |
132000 |
|
Длина расходомера, мм при 1,6 МПа |
1250 |
1500 |
1750 |
2000 |
2250 |
2500 |
2750 |
|
Масса, не более, кг |
700 |
1250 |
1750 |
2340 |
3250 |
4060 |
5020 |
Лист № 5 Всего листов 6
