Номер по Госреестру СИ: 60875-15
60875-15 Расходомеры-счетчики ультразвуковые
(SITRANS FUS (мод. SITRANS FUS380, SITRANS FUE380))
Назначение средства измерений:
Расходомеры-счетчики ультразвуковые SITRANS FUS (модификации SITRANS FUS380, SI-TRANS FUE380) (далее - расходомеры), предназначены для измерений расхода и объема различных жидкостей.
Внешний вид.
Расходомеры-счетчики ультразвуковые
Рисунок № 1
Внешний вид.
Расходомеры-счетчики ультразвуковые
Рисунок № 2
Внешний вид.
Расходомеры-счетчики ультразвуковые
Рисунок № 3
Программное обеспечение
Программное обеспечение расходомеров (далее - ПО) не изменяемое и не считываемое.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений -«средний» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
A5E00711518 |
Номер версии (идентификационный номер) ПО |
2.03 |
Цифровой идентификатор ПО |
0B4203BBE56F3FC8F04CC14F7C69E6E1 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в документе «Расходомеры-счетчики ультразвуковые SITRANS FUS», Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам ультразвуковым SITRANS FUS1. Техническая документация фирмы-изготовителя.
Лист № 5 Всего листов 5
Поверка
Поверкаосуществляется по документу МП 60875-15 «ГСИ. Расходомеры - счетчики ультразвуковые SITRANS FUS. Методика поверки», утвержденному ФГУП «ВНИИМС» в сентябре 2014 г. Основное поверочное оборудование:
- поверочная установка с диапазоном расходов, соответствующих или превышающих диапазон поверочных расходов поверяемого расходомера, с пределами относительной погрешности при измерении объемного расхода и объема не более 1/3 от погрешности поверяемого расходомера;
- счетчик программный реверсивный типа Ф5264, погрешность ± 1 имп;
- вольтметр цифровой В7-28;
- нутромер Н -2000 по ГОСТ 10-88.
Изготовитель
Фирма «Siemens AG», завод «Siemens Sensors and Communication Limited», Китай 117 GuangXian Road QixianLing,
High-Tech Industrial Zone, Dalian 116023, Liaoning Provice China
Тел. (..86) 411 82790415 факс. (..86) 411 82790351 www.siemens.com.cn
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7(495) 437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия расходомеров заключается в измерении скорости потока посредством измерений разности времени прохождения ультразвуковых импульсов по направлению и против потока. По измеренной скорости потока и заданной площади поперечного сечения трубопровода вычисляется объемный расход и накопленный объем жидкости. Обработка измерительного сигнала проводится в преобразователе сигналов.
Расходомеры - счетчики ультразвуковые SITRANS FUS модификации SITRANS FUS380 состоят из первичных преобразователей расхода SITRANS FUS300 и преобразователей сигналов SI-TRANS FUS080, а расходомеры - счетчики ультразвуковые SITRANS FUS модификации SITRANS FUE380 стоят из первичных преобразователей расхода SITRANS FUS300 и преобразователей сигналов SITRANS FUE080. Первичный преобразователь расхода включает в себя участок трубопровода, закрепленные на нем два или четыре электроакустических преобразователя, обеспечивающие излучение и прием ультразвуковых сигналов.
Преобразователи сигналов SITRANS FUS080 и SITRANS FUE080 представляют собой микропроцессорные устройства, которые управляют измерительным процессом расходомера. Преобразователи сигналов имеют дисплей, клавиатуру и развернутое меню для настройки и просмотра параметров расходомера, в том числе объемного расхода и объема. SITRANS FUS080 осуществляют периодическую самодиагностику и выдают информацию об аварийных ситуациях.
Расходомеры - счетчики ультразвуковые SITRANS FUS модификации SITRANS FUE380 калибруется на заводе под индивидуального заказчика.
Расходомеры имеют батарейное питание с возможностью перехода на сетевое питание.
Связь с внешним компьютером осуществляется по одному из протоколов HART или Profibus.

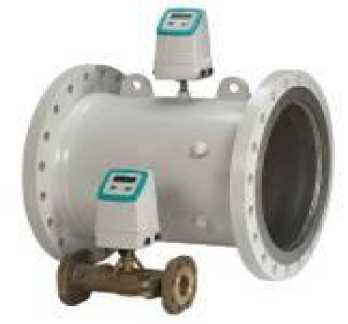

Рис. 1. Фотографии общего вида

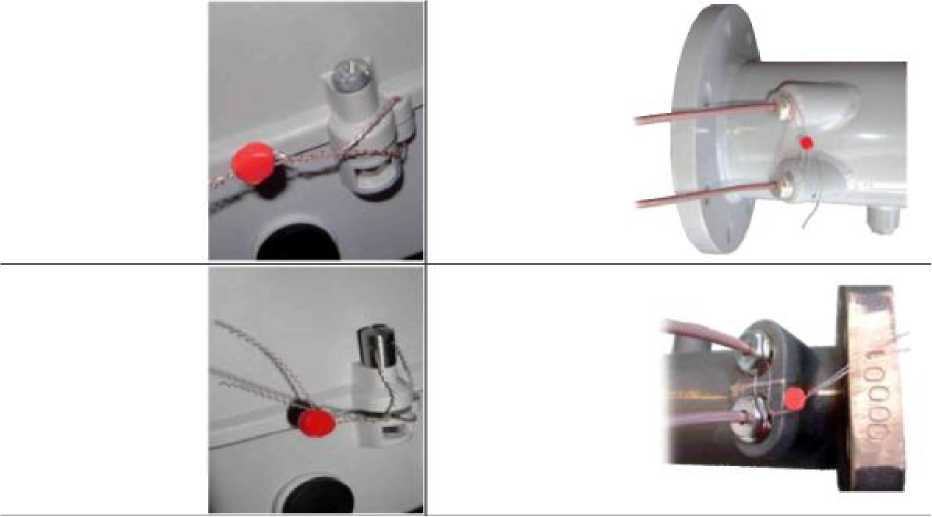

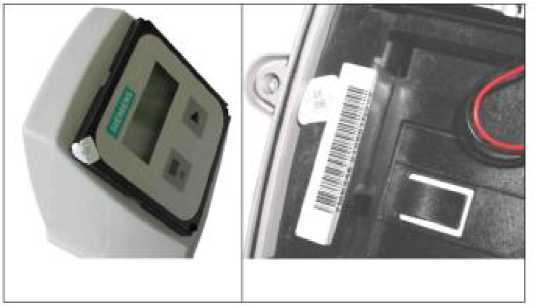

Рис. 2. Места опломбирования
расходомеров представлены в таблицах 2, 3, 4, 5 и 6.
Таблица 2
Наименование |
Первичные преобразователи |
SITRANS FUS380/FUE380 | |
Диаметр условного прохода, мм |
от 50 до 1200 |
Максимальное рабочее давление, МПа |
10 |
Диапазон скоростей потока, м/с |
от 0 до 8 |
Диапазон температуры измеряемой среды, °С |
от плюс 2 до плюс 200 |
Вид защиты |
IP 67 |
Пределы допускаемой относительной погрешности измерений объема и расхода, %: 0,05 Qmax <Q£ Qmax ± 0,5 0,025 Qmax <Q£ 0,05Qmax ± 1,0 0,008 Qmax £Q£ 0,025Qmax ± 2,0 |
Таблица 3
Диапазон температуры окружающей среды, °С | ||
-первичный преобразователь |
от минус 40 до плюс 160 | |
-преобразователь сигналов |
от минус 20 до плюс 65 | |
Выходные сигналы | ||
аналоговый (3 шт.) - выходной ток, мА |
0...20, 4...20 | |
- нагрузка, не более, Ом |
800 | |
- постоянная времени, с |
от 0,8 до 30 | |
частотно-импульсный (2 шт.) -частота выходного сигнала, кГц |
от 0 до 10 | |
-длительность импульсов |
от 50 мкс до 5 с | |
релейный (2 шт) - напряжение, В |
42 | |
- ток, А |
0,5 | |
Напряжение питания, В | ||
- переменного тока |
220 (+10/-15%) | |
- постоянного тока |
от 18 до 30 | |
- частота, Гц |
50 ±1 | |
- батарейное питание |
3,6 | |
- потребляемая мощность, Вт |
20 |
Таблица 4
S |
[TRA |
NS FUS380, SITRA |
NS FUE380 | ||||
Диаметр условного прохода, мм |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
Максимальный расход жидкости при 10 м/с Qmax, м3/ч |
71 |
120 |
181 |
282 |
421 |
636 |
1130 |
Длина расходомера, не более, мм |
300 |
300 |
300 |
250 |
275 |
300 |
350 |
Масса, не более, кг |
21 |
25 |
30 |
20 |
25 |
30 |
50 |
Таблица 5
SIT |
[RANS FUS380, SITRANS FUE380 | |||||
Диаметр условного прохода, мм |
250 |
300 |
350 |
400 |
450 |
500 |
Максимальный расход жидкости при 10 м/с Qmax, м3/ч |
1766 |
2543 |
3462 |
4500 |
5700 |
7100 |
Длина расходомера, не более, мм |
450 |
500 |
500 |
500 |
560 |
625 |
Масса, не более, кг |
70 |
80 |
110 |
125 |
175 |
200 |
Таблица 6
SITRANS |
FUS380, SITRANS FUE380 | |||||
Диаметр условного прохода, мм |
600 |
700 |
800 |
900 |
1000 |
1200 |
Максимальный расход жидкости при 10 м/с Qmax, м3/ч |
10150 |
13800 |
18100 |
22900 |
28250 |
40700 |
Длина расходомера, не более, мм |
750 |
875 |
1000 |
1125 |
1250 |
1500 |
Масса, не более, кг |
300 |
350 |
475 |
560 |
700 |
1250 |
