Принцип действия весов основан на преобразовании силы тяжести взвешиваемого груза весоизмерительным тензорезисторным датчиком (далее - датчик) в электрический сигнал, с последующей обработкой его в цифровой вид и выдачи измеренных значений массы на цифровой дисплей (далее - дисплей) и печатающее устройство.

Весы состоят из корпуса, грузоприемного устройства (далее - ГПУ) с весоизмерительными тензорезисторными датчиками, терминала, дисплея для покупателя и встроенного принтера для этикетки этикеток.

Терминал включает в себя дисплей для оператора в виде жидкокристаллического цветного или монохромного монитора с сенсорной панелью. Терминал может устанавливаться либо на корпусе весов, либо на стойке.

Дисплей для покупателя может быть жидкокристаллическим цветным, либо монохромным. Дисплей для покупателя может устанавливаться либо на корпусе весов, либо на стойке.

Различные варианты используемых дисплеев и принтеров, а также их расположение обозначаются соответствующими индексами, которые приведены в таблице 1.

Таблица 1 - Варианты используемых дисплеев и принтеров

Различные конструктивные исполнения весов, обозначаются соответствующими индексами, которые приведены в таблице 2.

Таблица 2 - Конструктивное исполнение весов

Весы могут иметь встроенные интерфейсы RS-232, Ethernet, USB, RS-232, Ethernet, USB, Wi-Fi, работающие с периферийными устройствами (ПК). Интерфейсы в зависимости от встроенных интерфейсов обозначаются соответствующим индексом, представленным в таблице 3.

Таблица 3 - Виды встроенных интерфейсов

Весы выпускаются двухинтервальными в следующих модификациях: отличающихся метрологическими характеристиками и конструктивным исполнением: SM-100, SM-100CS, SM100CS+, SM-120, SM-5100, SM-500, SM-5000, SM-5300, SM-5300L, SM-5500, SM-6000.

Весы при заказе имеют обозначения вида: SM-[ 1 ] [ 2 ][ 3 ] [ 4 ], где SM - обозначение типа весов;

[ 1 ] - вариант используемого дисплея с принтером: 100, 100CS, 100CS+, 120, 500, 5100, 5000, 5300, 5300L, 5500, 6000 - индекс в таблице 1;

[ 2 ] - конструктивное исполнение весов: P, B, EV, BS, H - индекс в таблице 2;

[ 3 ] - максимальная нагрузка (Мах) весов, кг: 3/6, 6/15, 15/30;

[ 4 ] - встроенные интерфейсы ETH, WLAN - индекс в таблице 3.

Пример записи обозначения весов при заказе: Весы электронные SM-100 P6/15 WLAN.

Общий вид весов различного конструктивного исполнения, схемы пломбировки весов от несанкционированного доступа и обозначение мест нанесения знака поверки представлены на рисунках 1, 2, 3 и 3а соответственно.

SM-5500 EV

SM-100 Н

SM-5300L P

Рисунок 1 - Общий вид весов исполнений SM-5500 EV, SM-100 Н и SM-5300L P

SM-5000 BS

CLEAR

SM-5300 BS

SM-5100 Р

SM-100 CS+ B

SM-120 P

SM-6000 EV

пломба поверителя

Рисунок 2 - Общий вид исполнений весов SM-5000 BS; SM-5300 BS; SM-5100 Р; SM-100CS+ B и SM-6000 EV

SM-500 (за исключением исполнения Н)

пломбировочные винты

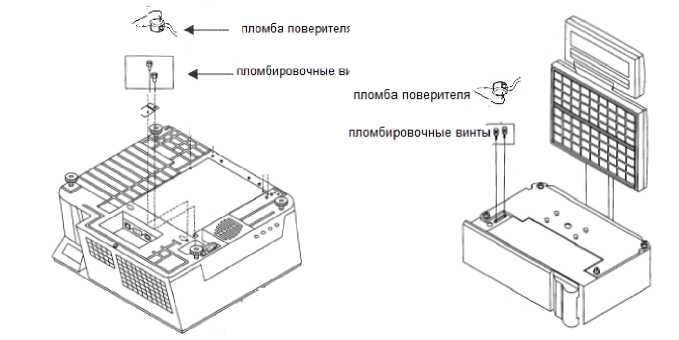

Рисунок 3 - Схема пломбировки исполнений весов от несанкционированного доступа и обозначение мест нанесения знака поверки

SM-100, SM-120, SM-500, SM-5000, SM-5300,

SM-5300L, SM-5500, SM-6000 в исполнении Н

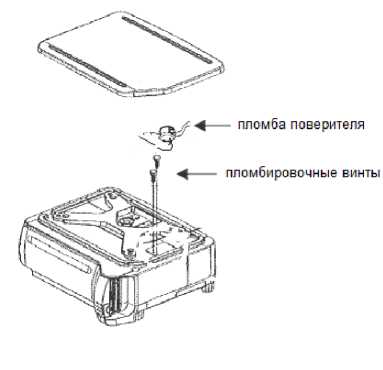

Рисунок 3 а - Схема пломбировки исполнений весов от несанкционированного доступа и обозначение мест нанесения знака поверки

Весы имеют следующие устройства и функции:

• - устройство первоначальной установки нуля (ГОСТ OIML R 76-1-2011, Т.2.7.2.4);

• - устройство слежения за нулем (ГОСТ OIML R 76-1-2011, Т.2.7.3);

• - устройство тарирования (выборки массы тары) (ГОСТ OIML R 76-1-2011, Т.2.7.4);

• - устройство предварительного задания значения массы тары (ГОСТ OIML R 76-1-2011 T.2.7.5);

• - полуавтоматическое устройство установки нуля (ГОСТ OIML R 76-1-2011, Т.2.7.2.2);

• - устройство установки весов по уровню (ГОСТ OIML R 76-1-2011, п. Т.2.7.

Весы имеют следующие режимы работы (ГОСТ OIML R 76-1-2011, п. 4.20):

• - счетный;

• - суммирования;

• - статистической обработки;

• - вычисления процентных соотношений;

• - вычисление стоимости товаров по массе и цене;

• - вычисление стоимости штучных товаров по количеству и цене за штуку;

• - суммирование стоимости товаров при обычном взвешивании и в штучном режиме;

• - программирование цен товаров и вызов их из энергонезависимой памяти весов.

• - запись и хранение в энергонезависимой памяти весов информации о товарах;

- печатание этикетки со значениями измеренной массы или введенного количества товара, введенной цены и рассчитанной по ним стоимости взвешиваемого товара, его названием и другими сведениями о нём, а также со штрих-кодом, могущим содержать значения измеренной массы, рассчитанной стоимости.

На корпусе весов должна быть прикреплена табличка (разрушающаяся при ее удалении), содержащая следующую маркировку:

• - наименование и обозначение весов;

• - товарный знак предприятия-изготовителя;

• - значение максимальной нагрузки (Max);

• - значение минимальной нагрузки (Min);

• - значение поверочного интервала (е);

• - значение действительная цены деления (шкалы) (d);

• - обозначение класса точности весов по (ГОСТ OIML R 76-1-2011);

• - знак утверждения типа средств измерения;

• - максимальный диапазон устройства выборки массы тары (Т);

• - диапазон рабочих температур;

• - номер весов по системе нумерации предприятия-изготовителя.

Таблица 7 -

Класс точности по ГОСТ OIML R 76-1-2011 ............................................................... средний (III).

Число поверочных делений.......................................................................................................... 3000.

Таблица 5 - Метрологические характеристики

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке (mpe).

Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.

Основные технические характеристики весов приведены в таблице 5а.

Таблица 5 а - Основные технические характеристики

Габаритные размеры весов, размеры грузоприемного устройства и масса весов в зависимости от конструктивного исполнения приведены в таблице 6.

Таблица 6 - Габаритные размеры весов, размеры ГПУ и масса весов
