Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в электрический аналоговый сигнал, изменяющийся пропорционально массе взвешиваемого груза

Конструктивно весы состоят из грузоприёмного устройства (далее - ГПУ) с весоизмерительными тензорезисторными датчиками и терминала (со встроенным устройством обработки аналоговых данных), соединенных между собой кабелем.

Рама и крышка грузоприемной платформы весов выполнены из окрашенной конструкционной стали или из нержавеющей стали.

Весы имеют два исполнения:

• - с выносным весовым терминалом;

• - с терминалом, расположенным на стойке, закрепленной на корпусе весов.

Дополнительно возможна комплектация весов различными кронштейнами крепления терминала к вертикальной поверхности и установки на штативы.

Все терминалы имеют интерфейс передачи данных RS232C.

В весах используются терминалы:

-DI-166, DI-990, DI-1000, DI-517, DI-620, DI-80, DI-860, DI-516, DI-770, SM-100BCS+ES производства STE (Shanghai Teraoka Electronics), КНР;

• - DI-5000 производства TWS (Teraoka Weigh Systems Pte Ltd), Сингапур;

• - WPI-700 производства DEL (Digi Europe Limited), Великобритания.

Используемые ГПУ модификаций: S-GA, S-QA, S-QB, S-SK, S-TK, S-UK, S-VK, S-WQ, S-YA, S-YB, S-YC-05, S-YC-1, S-YC-30, S-YE, S-GB, S-GC; S-GD, S-WPP, S-SC, S-SB, S-ES, S-PS, S-CS производства STE (Shanghai Teraoka Electronics Co. Ltd), КНР.

Общий вид ГПУ и терминалов показан на рисунках 1 и 2 соответственно.

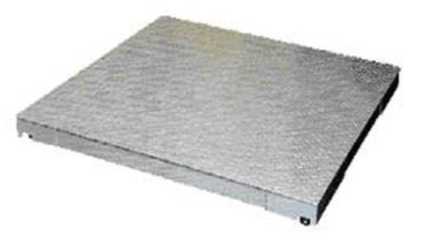

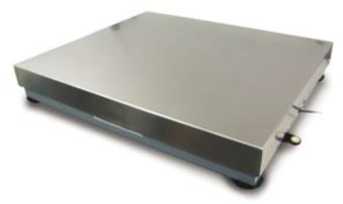

а) S-GA, S-QA, S-QB, S-SK, S-TK, S-UK,           б) ГПУ модификации S-CS

S-VK, S-WQ, S-YA, S-YB, S-YC-05, S-YC-1,

S-YC-30, S-YE, S-GB, S-GC, S-GD, S-WPP,

S-SC, S-SB, S-ES, S-PS

Рисунок 1 - Внешний вид модификаций ГПУ

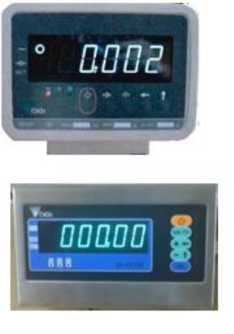

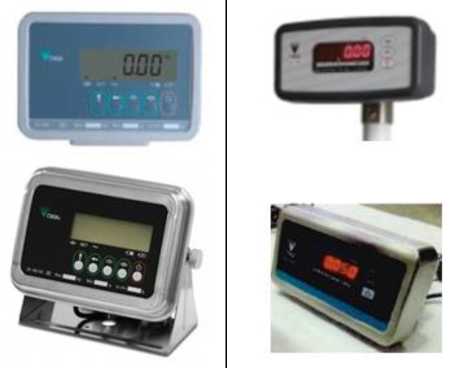

DI-166, DI-166SS

DI-990, DI-990SS

DI-620, DI-620SS    DI-80, DI80SS

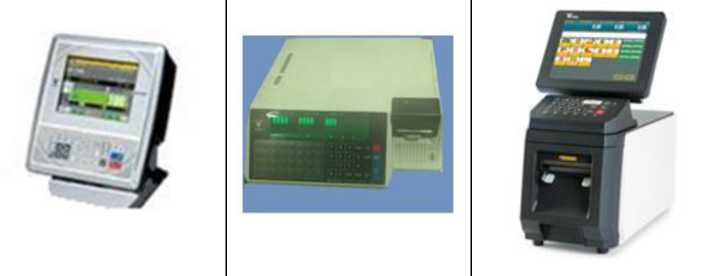

DI-770            SM-100BCS+ES     DI-5000

DI-517, DI-517SS

Рисунок 2 - Общий вид модификаций терминалов

Весы имеют следующие устройства и функции:

- устройство индикации отклонения от нуля (ГОСТ OIML R 76-1-2011, п. 4.5.5);

- устройство первоначальной установки нуля весов (ГОСТ OIML R 76-1-2011, п. Т.2.7.2.4);

- устройство автоматической и полуавтоматической установки нуля (ГОСТ OIML R 76-1-2011, п.п. Т.2.7.2.2, Т.2.7.2.3);

- устройство слежения за нулем (ГОСТ OIML R 76-1-2011, п. Т.2.7.3);

- устройство выборки массы тары (ГОСТ OIML R 76-1-2011, п. Т.2.7.4);

Питание весов осуществляется от сети переменного тока, или встраиваемых перезаряжаемых, или не перезаряжаемых батарей.

В весах предусмотрены следующие режимы работы (ГОСТ OIML R 76-1-2011, п.4.20):

- вычисление стоимости товаров по массе и цене;

- вычисление стоимости штучных товаров по количеству и цене за штуку;

- суммирование стоимости товаров при обычном взвешивании и в штучном режиме;

- программирование цен товаров и вызов их из энергонезависимой памяти весов. Обозначение весов при заказе имеет вид:

SM T D,

где S - обозначение модели платформы;

М - максимальная нагрузка (Мах);

Т - обозначение терминала;

D - габаритные размеры платформы (только для платформы S-CS).

Пример обозначений: S-UK150 DI-166 или S-CS3000 DI-517 1,5x1,2.

Весы выпускаются однодиапазонными и двухинтервальными в модификациях, отличающихся пределами взвешивания и размерами ГПУ.

На корпусе терминала должна быть прикреплена табличка (разрушающаяся при ее удалении), содержащая следующую маркировку:

• -  наименование и обозначение весов;

• -  товарный знак предприятия-изготовителя;

• -  значение максимальной нагрузки (Max );

• -  значение минимальной нагрузки (Min ...);

• -  значение поверочного деления (е =...);

• -  обозначение класса точности весов по ГОСТ OIML R 76-1-2011;

• -  знак утверждения типа средств измерения;

• -  значение идентификатора ПО;

• -  максимальный диапазон устройства выборки массы тары ;

• -  диапазон рабочих температур;

• -  номер весов по системе нумерации предприятия-изготовителя. Схемы пломбирования представлены на рисунках 3 - 4.

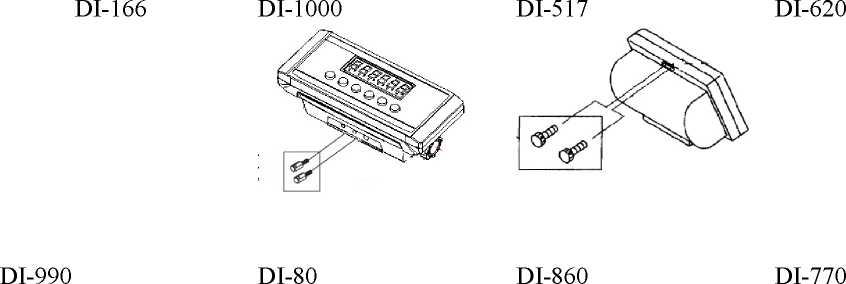

Рисунок 3 - Схемы пломбирования терминалов DI-166, DI-1000, DI-517, DI-620

DI-990, DI-80, DI-860, DI-770

DI-516       SM-100BCS+ES      DI-5000

Рисунок 4 - Схемы пломбирования терминалов DI-516, SM-100BCS+ES, DI-5000, WPI-700

Весы платформенные S (модификация по заказу)................................................1 экз.

Руководство по эксплуатации.................................................................................1 экз.

Класс точности по ГОСТ OIML R 76-1-2011 .................................................... средний (III).

Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления (d), поверочного деления (е), числа поверочных делений (n), интервалов взвешивания и пределов допускаемой погрешности при поверке в однодиапазонном режиме взвешивания в зависимости от максимальной нагрузки модификации весов приведены в таблице 2.

Таблица 2

Продолжение таблицы 2

Для двухинтервального режима взвешивания при нагружении весов значения Мах и

Min, дискретности (d), цены поверочного деления (e) и пределов допускаемой погрешности при первичной поверке для каждого интервала взвешивания приведены в таблице 3.

Таблица 3

Продолжение таблицы 3

Продолжение таблицы 2

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пре-

делов допускаемых погрешностей при поверке.

Влияние устройства установки нуля на результат взвешивания, кг............................0,25е.

Диапазон выборки массы тары (Т^-), % от Max....................................................от 0 до 100.

Предельная нагрузка (Lim), % от Max, не более

Показания индикации массы, кг, не более .............................................................. Мах

Диапазон установки на нуль и слежения за нулём (суммарный), % от Max

Диапазон первоначальной установки нуля, % от Max

Условия эксплуатации:

• - диапазон температуры, °С                                от минус 10 до плюс 40;

• - относительная влажность, %                          до 85, при температуре 40 ^оС,

без конденсации влаги.

Электрическое питание:

• - от сети переменного тока:

• - напряжением, В ..................................................................................от 187 до 242;

• - частотой, Гц.............................................................................................от 49 до 51;

• - от встраиваемой аккумуляторной батареи, В

Время непрерывной работы от полностью заряженной

аккумуляторной батареи, ч, не менее

Потребляемая мощность, В-А, не более

Средний срок службы, лет

Габаритные размеры и масса ГПУ приведены в таблице 4, а терминалов в таблице 5.
