Принцип действия весов основан на преобразовании силы тяжести взвешиваемого груза весоизмерительным тензорезисторным датчиком (далее - датчик) в электрический сигнал, с последующей обработкой его в цифровой вид и выдачи измеренных значений массы на цифровой дисплей (далее - дисплей) и печатающее устройство (принтер).

Весы состоят из корпуса, грузоприемного устройства (далее - ГПУ) с весоизмерительными тензорезисторными датчиками, терминала, дисплея для покупателя и принтера для печати этикеток или чеков.

Весы выпускаются в следующих модификациях SM и RM, которые отличаются метрологическими характеристиками и конструктивными исполнениями корпуса.

Терминал включает в себя дисплей для оператора в виде жидкокристаллического цветного или монохромного монитора с сенсорной панелью. Терминал может устанавливаться либо на корпусе весов, либо на стойке, закрепленной на корпусе весов.

Дисплей для покупателя может быть выполнен жидкокристаллическим цветным, либо монохромным и устанавливаться, либо на корпусе весов, либо на стойке, закрепленной на корпусе весов.

Различные варианты используемых дисплеев и принтеров, а также их расположение обозначаются соответствующими индексами, которые приведены в таблице 1.

Таблица 1

Различные конструктивные исполнения весов, обозначаются соответствующими индексами, которые приведены в таблице 2.

Таблица 2

Весы могут иметь встроенные интерфейсы RS-232, Ethernet, USB, RS-232, Ethernet, USB, Wi-Fi, работающие с периферийными устройствами (ПУ). Интерфейсы в зависимости от встроенных интерфейсов обозначаются соответствующим индексом, представленным в таблице 3.

Таблица 3

Весы изготавливаются двухинтервальными и при заказе имеют обозначения вида: SM (RM) -[1][2][3][4]

где SM или RM - обозначение типа весов;

• [1] - вид терминала и блока печати: SM-320, RM-40, RM-50, RM-60, RM-5800 - индекс в таблице 1;

• [2] - конструктивное исполнение: P, B, EV, EVL, BS, H - индекс в таблице 2;

• [3] - максимальная нагрузка (Мах) весов, кг: 6, 15, 30;

• [4] - встроенные интерфейсы ETH, WLAN - индекс в таблице 3.

Пример записи обозначения весов при заказе:

Весы электронные RM-5800 BS15 ETH; Весы электронные SM-320 EV6 WLAN.

Весы имеют следующие устройства и функции:

• - устройство первоначальной установки нуля (ГОСТ OIML R 76-1-2011 Т.2.7.2.4);

• - устройство слежения за нулем (ГОСТ OIML R 76-1-2011 Т.2.7.3);

• - устройство тарирования (выборки массы тары) (ГОСТ OIML R 76-1-2011 Т.2.7.4);

• - устройство предварительного задания значения массы тары (ГОСТ OIML R 76-1-2011 T.2.7.5);

• - полуавтоматическое устройство установки нуля (ГОСТ OIML R 76-1-2011, Т.2.7.2.2);

• - устройство установки весов по уровню (ГОСТ OIML R 76-1-2011, п. Т.2.7. Весы имеют следующие режимы работы (ГОСТ OIML R 76-1-2011 п. 4.20):

• - счетный;

• - суммирования;

• - статистической обработки;

• - вычисления процентных соотношений.

В весах предусмотрены следующие режимы работы (ГОСТ OIML R 76-1-2011, п.4.20):

• - вычисление стоимости товаров по массе и цене;

• - вычисление стоимости штучных товаров по количеству и цене за штуку;

• - суммирование стоимости товаров при обычном взвешивании и в штучном режиме;

• - программирование цен товаров и вызов их из энергонезависимой памяти весов.

• - запись и хранение в энергонезависимой памяти весов информации о товарах;

• - печатание этикетки со значениями измеренной массы или введенного количества товара, введенной цены и рассчитанной по ним стоимости взвешиваемого товара, его названием и другими сведениями о нём, а также со штрих-кодом, могущим содержать значения измеренной массы, рассчитанной стоимости.

На корпусе весов должна быть прикреплена табличка (разрушающаяся при ее удалении), содержащая следующую маркировку:

• - наименование и обозначение весов;

• - товарный знак предприятия-изготовителя;

• - значение максимальной нагрузки (Max);

• - значение минимальной нагрузки (Min);

• - значение поверочного интервала (е);

• - значение действительной цены деления (шкалы) (d);

• - обозначение класса точности весов по (ГОСТ OIML R 76-1-2011);

• - знак утверждения типа средств измерения;

• - максимальный диапазон устройства выборки массы тары (Т);

• - диапазон рабочих температур;

• - номер весов по системе нумерации предприятия-изготовителя.

Общий вид весов различного конструктивного исполнения представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Исполнение RM-5800 BS

Исполнение RM-50 B

Исполнение RM-5800 EVL

Исполнение RM-60 P

Исполнение RM-5800EV

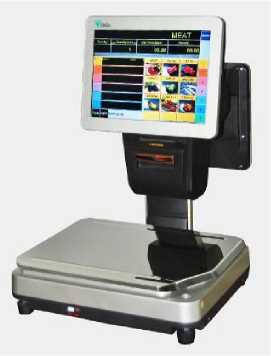

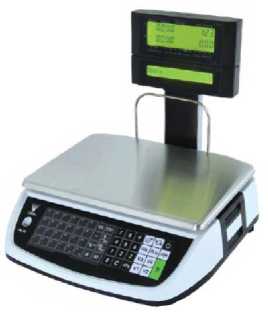

Рисунок 1 - Общий вид весов

ш

пломба

RM-40

RM-50

jJ-пломба

RM-5800

RM-60

RM-5800EVL

SM, RM, исполнение H

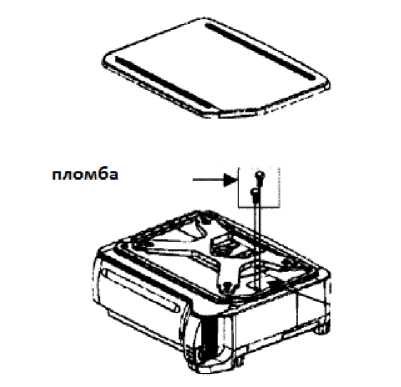

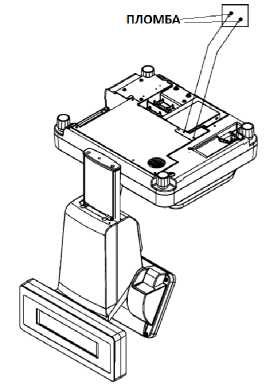

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Таблица 8 -

Значения Min, Мах, е, d, пределов допускаемой погрешности при первичной поверке (mpe), в соответствующих интервалах нагрузки (m), число поверочных интервалов (n), и диапазона выборки массы тары весов (Т), для модификаций весов приведены в таблице 5.

Таблица 5 - Метрологические характеристики

Пределы допускаемой погрешности весов в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке.

Пределы допускаемой погрешности после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары.

Таблица 6 - Основные технические характеристики

Габаритные размеры весов, размеры ГПУ и масса весов в зависимости от конструктивного исполнения приведены в таблице 7.

Таблица 7
