Номер по Госреестру СИ: 60765-15
60765-15 Анализаторы спектра
(N9040В)
Назначение средства измерений:
Анализаторы спектра №040В (далее по тексту - анализаторы) предназначены для исследования формы и измерений спектральных характеристик аналоговых сигналов ВЧ и СВЧ диапазонов.

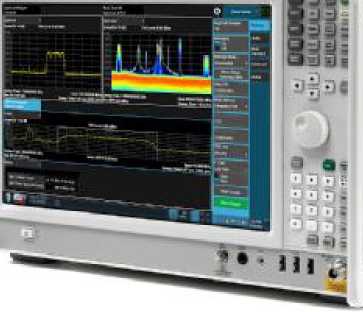

Внешний вид.
Анализаторы спектра
Рисунок № 1

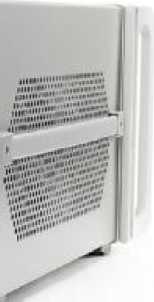

Внешний вид.
Анализаторы спектра
Рисунок № 2

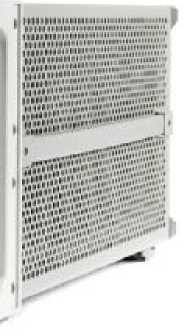

Внешний вид.
Анализаторы спектра
Рисунок № 3

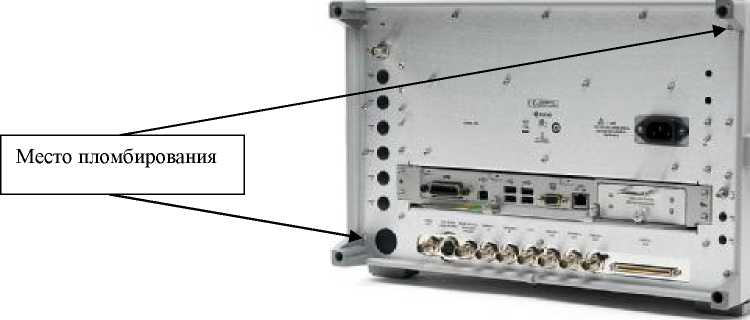

Внешний вид.
Анализаторы спектра
Рисунок № 4
Программное обеспечение
Анализаторы имеют специализированное программное обеспечение (ПО), идентификационные данные (признаки) метрологически значимой части которого приведены в таблице 2.
Таблица 2
Идентификационные Данные (признаки) |
Значение |
Идентификационное наименование ПО |
Rebranded Keysight Technologies, added support of UXA (N9040B) and CXA-m (M9290A) |
Номер версии (идентификационный номер) ПО |
2.2.1.0 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«низкий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типаРисунок 1 - Анализатор N9040B, вид спереди
Рисунок 2 - Анализатор N90403, вид сзади
Лист № 3
Всего листов 8 Программное обеспечение
Анализаторы имеют специализированное программное обеспечение (ПО), идентификационные данные (признаки) метрологически значимой части которого приведены в таблице 2.
Таблица 2
Идентификационные Данные (признаки) |
Значение |
Идентификационное наименование ПО |
Rebranded Keysight Technologies, added support of UXA (N9040B) and CXA-m (M9290A) |
Номер версии (идентификационный номер) ПО |
2.2.1.0 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«низкий» по Р 50.2.077-2014.
Метрологические и технические характеристикиМетрологические и технические характеристики анализаторов приведены в таблице 3.
Таблица 3
Наименование характеристики |
Значение характеристики |
Диапазон частот, Гц:
|
от 3 до 8,4409 от 3 до 13Д 109 от 3 до 26,5409 |
Пределы допускаемой относительной погрешности частоты опорного кварцевого генератора за год:
|
±140-7 ±140-9 |
Номинальные значения полос пропускания на уровне минус 3 дБ, Гц |
от 1 до 3406 (с шагом 10 % от установленного значения), 4406, 5406, 6406 и 8406 |
Диапазон ослабления входного аттенюатора, дБ |
от 0 до 70 с шагом 2 |
Диапазон измерений мощности, дБм |
от мощности собственного шума до 30 |
Пределы допускаемой абсолютной погрешности измерений мощности (ослабление входного аттенюатора 10 дБ, входной сигнал от минус 10 до минус 50 дБ, промежуточная частота от 1 Гц до 1 МГц), дБ:
|
± 0,24 ± (0,24 + N) ± (0,36 + N), где N - неравномерность амплитудно-частотной характеристики (АЧХ) |
Наименование характеристики |
Значение характеристики |
Пределы допускаемой абсолютной погрешности измерений мощности на опорной частоте 50 МГц относительно ослабления 10 дБ, выключенном предусилителе, при ослаблении входного аттенюатора, дБ: - от 2 до 8 дБ |
± 0,18 |
- от 12 до 40 дБ |
± 0,14 |
Пределы допускаемой абсолютной погрешности измерений мощности относительно 30 кГц из-за переключения полос пропускания, дБ: - от 1 Гц до 1,5 МГц |
± 0,03 |
- от 1,6 МГц до 2,7 МГц |
± 0,05 |
- 3 МГц |
± 0,10 |
- 4; 5; 6; 8 МГц |
± 0,30 |
Неравномерность АЧХ относительно опорной частоты 50 МГц на частотах, дБм, не более (для опций 508, 513, 526): При ослаблении входного аттенюатора 10 дБ и выключенном предусилителе - от 3 Гц до 10 МГц |
± 0,46 |
- от 10 МГц до 3,6 ГГц |
± 0,35 |
- от 3,5 до 8,4 ГГц |
± 1,5 |
- от 8,3 до 22 ГГц |
± 2,0 |
- от 22 до 26,5 ГГц |
± 2,5 |
При ослаблении входного аттенюатора 0 дБ и включенном предусилителе (опции Р08, Р13, Р26) - от 100 кГц до 50 МГц |
± 0,68 |
- от 50 МГц до 3,6 ГГц |
± 0,55 |
- от 3,5 до 8,4 ГГц |
± 2,0 |
- от 8,3 до 13,6 ГГц |
± 2,3 |
- от 13,5 до 17,1 ГГц |
± 2,5 |
- от 17,0 до 22,0 ГГц |
± 3,0 |
- от 22 до 26,5 ГГц |
± 3,5 |
КСВН входа (для опций 508, 513, 526), не более: Ослабление входного аттенюатора 10 дБ, предусилитель выключен - 50 МГц |
1,07 |
- от 10 МГц до 3,6 ГГц |
1,139 |
- от 3,5 до 8,4 ГГц |
1,29 |
- от 8,3 до 13,6 ГГц |
1,388 |
- от 13,5 до 17,1 ГГц |
1,403 |
- от 17,0 до 26,5 ГГц |
1,475 |
Ослабление входного аттенюатора 0 дБ, предусилитель включен (опции Р08, Р13, Р26) - от 10 МГц до 3,6 ГГц |
1,45 |
- от 3,5 до 8,4 ГГц |
1,54 |
Наименование характеристики |
Значение характеристики |
- от 8,3 до 13,6 ГГц |
1,57 |
- от 13,5 до 17,1 ГГц |
1,48 |
- от 17,0 до 26,5 ГГц Примечание - значения КСВН для частот кроме 50 МГц |
1,54 |
нормируются для доверительного интервала 0,95 | |
Неравномерность шкалы дисплея при значениях входного сигнала смесителя, дБ: | |
- от минус 10 дБ до минус 80 дБ |
± 0,10 |
- менее минус 18 дБ |
± 0,07 |
Коэффициент усиления предусилителя (опции Р08, Р13, Р26), дБ: | |
- от 9 кГц до 3,6 ГГц |
20 |
- от 3,6 до 26,5 ГГц |
35 |
Средний уровень собственных шумов при ослаблении входного аттенюатора 0 дБ, полосе пропускания 1 Гц, выключенном режиме «Улучшение собственного шума», при включен-ной/выключенной функции «Пониженные собственные шумы», дБм, не более: Предусилитель выключен | |
- от 9 до 100 кГц |
минус 146/- |
- от 100 кГц до 1 МГц |
минус 150/- |
- от 1 МГц до 1,2 ГГц |
минус 155/- |
- от 1,2 до 2,1 ГГц |
минус 153/- |
-от 2,1 до 3,0 ГГц |
минус 152/- |
- от 3,0 до 3,6 ГГц |
минус 151/- |
- от 3,6 до 4,2 ГГц |
минус 147/минус 153 |
- от 4,2 до 8,4 ГГц |
минус 150/минус 155 |
- от 8,4 до 13,6 ГГц |
минус 149/минус 155 |
- от 13,6 до 16,9 ГГц |
минус 145/минус 151 |
- от 16,9 до 20,0 ГГц |
минус 142/минус 150 |
- от 20,0 до 26,5 ГГц Предусилитель включен |
минус 135/минус 148 |
- от 100 до 200 кГц (опции Р08, Р13, Р26) |
минус 157/- |
- от 200 до 500 кГц (опции Р08, Р13, Р26) |
минус 160/- |
- от 500 кГц до 1 МГц (опции Р08, Р13, Р26) |
минус 164/- |
- от 1 до 10 МГц (опции Р08, Р13, Р26) |
минус 164/- |
- от 10,0 МГц до 2,1 ГГц (опции Р08, Р13, Р26) |
минус 165/- |
- от 2,1 до 3,6 ГГц (опции Р08, Р13, Р26) |
минус 163/- |
- от 3,5 до 8,4 ГГц (опции Р08, Р13, Р26) |
минус 164/- |
- от 8,3 до 13,6 ГГц (опции Р13, Р26) |
минус 163/- |
- от 13,6 до 16,9 ГГц (опции Р26) |
минус 161/- |
- от 16,9 до 20,0 ГГц (опции Р26) |
минус 159/- |
- от 20,0 до 26,5 ГГц (опции Р26) Примечание - На частотах свыше 3,6 ГГц при включении предусилителя отключается функция «Пониженные собственные |
минус 155/- |
шумы» |
Наименование характеристики |
Значение характеристики |
Уровень помех, обусловленных гармоническими искажениями второго порядка при уровне на смесителе минус 15 дБ, вклю-ченной/выключенной функции «Пониженные собственные шумы» (для опций 508, 513, 526), дБм, не более: |
минус 57/- |
- от 10 до 100 МГц |
минус 60/- |
- от 0,1 до 1,8 ГГц |
минус 77/минус 95 |
-от 1,75 до 2,5 ГГц |
минус 77/минус 101 |
- от 2,5 до 4,0 ГГц |
минус 77/минус 105 |
- от 4,0 до 6,5 ГГц |
минус 70/минус 105 |
|
минус 62/минус 105 |
Уровень помех, обусловленных интермодуляционными искажениями третьего порядка при подаче на вход двух синусоидальных сигналов уровнем минус 16 дБ и разнесении тонов более 5-кратной ширины полосы предфильтра ПЧ, дБм, не бо- | |
лее: | |
- от 10 до 150 МГц |
13 |
- от 150 до 600 МГц |
18 |
-от 0,6 до 1,1 ГГц |
20 |
- от 1,1 до 3,6 ГГц |
21 |
- от 3,5 до 8,4 ГГц |
17 |
- от 8,3 до 13,6 ГГц |
17 |
- от 13,5 до 17,1 ГГц |
15 |
- от 17 до 26,5 ГГц |
16 |
Габаритные размеры (длина х ширина х высота), мм, не более |
508 х 458 х 280 |
Масса (без опций), кг, не более |
30,9 |
Напряжение питания от сети переменного тока, В: - частотой 50, 60, 400 Гц |
от 100 до 120 |
- частотой 50, 60 Гц |
от 220 до 240 |
Потребляемая мощность, В •А, не более |
600 |
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от 0 до 55 |
- атмосферное давление, кПа |
от 96 до 104 |
наносится типографским способом на титульный лист Руководства по эксплуатации и в виде голографической наклейки на лицевую панель анализатора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Анализаторы спектра N90408. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам спектра N9340BТехническая документация изготовителя.
Поверка
Поверкаосуществляется по документу МП 60765-15 «Инструкция. Анализаторы спектра N9040B. Методика поверки», утверждённому первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в марте 2015 г.
Основные средства поверки:
-
- частотомер электронно-счетный 53132А (рег. № 26211-03): диапазон измерений от 0 до 225 МГц (ВЧ) и от 100 МГц до 12,4 ГГц (СВЧ), пределы допускаемой относительной погрешности ± 5М0-6, ± 4М0-9 (опция 012);
-
- стандарт частоты рубидиевый FS 725 (рег. № 31222-06): частота выходного сигнала 5 и 10 МГц, пределы допускаемой относительной погрешности по частоте 5-10-10;
-
- генератор сигналов Agilent E8257D (рег. № 53941-13): диапазон частот от 250 кГц до 31,8 ГГц, пределы допускаемой относительной погрешности установки частоты 7,5М0-8;
-
- генератор сигналов произвольной формы 33250А (рег. № 52150-12): диапазон воспроизведения частоты от 1 мкГц до 80 МГц, пределы допускаемой относительной погрешности ± 1 • 10-6;
-
- ваттметр N1914A с преобразователями измерительными N8487A, 8485А, 8487А, 8485D, 8487D (рег № 44731-10): диапазон частот от 9 кГц до 110 ГГц, диапазон измерений мощности от минус 70 до 44 дБ, пределы допускаемой относительной погрешности измерений мощности ± (4 - 6) %;
-
- измеритель мощности с блоком измерительным Е4419В и первичным измерительным преобразователем 8482А (рег. № 38915-08): диапазон частот от 100 кГц до 4,2 ГГц, диапазон измерений мощности от минус 30 до 20 дБм, пределы допускаемой относительной погрешности измерений мощности ± (4,5 - 7,5) %;
-
- мультиметр 3458А (рег. № 25900-03): диапазон частот от 1 Гц до 10 МГц, пределы измерений напряжения переменного тока от 10 мВ до 1000 В, пределы допускаемой относительной погрешности измерений напряжения ±(2М0-6 - 0,4) В;
-
- аттенюаторы коаксиальные ступенчатые программируемые 8494G, 8496G (рег. № 57775-14): диапазон частот от 0 до 4 ГГц, ослабление (0 - 11) дБ (8494G), (0 - 110) дБ (8496G).
Изготовитель
Компания «Keysight Technologies Inc.», США
1400, Fountain Grove Parkway, MS 2US-A Santa Rosa, CA 95403 тел. (65) 6375-8100
Заявитель
Общество с ограниченной ответственностью «Кейсайт Текнолоджиз»
Юридический адрес: 113054, г. Москва, Космодаминская наб., 52, стр. 3
Почтовый адрес: 113054, г. Москва, Космодаминская наб., 52, стр. 3
Телефон: (495) 797-39-00, факс: (495) 797-39-00
Лист № 8 Всего листов 8
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11.
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево. Телефон/факс: (495) 744-81-12.
E-mail: office@vniiftri.ru
Конструктивно анализатор выполнен в виде переносного моноблока, на передней панели которого расположены органы управления и жидкокристаллический цветной дисплей.
Управление операциями меню, а также задание рабочих параметров анализаторов производится с помощью клавиатуры передней панели; результаты измерений выводятся на экран дисплея в графической и цифровой формах. Для работы в составе автоматизированных систем анализаторы обеспечивают подключение по интерфейсам: GPIB, USB 2.0, USB 3.0, LAN (100Base-T).
В основу принципа действия анализатора, представляющего собой супергетеродинный приемник с многократным преобразованием частоты, положен метод последовательного анализа спектра сигнала. Источником опорной частоты служит встроенный кварцевый генератор 10 МГц.
Анализатор позволяет проводить: анализ формы сигнала, измерение параметров спектра непрерывных колебаний сложной формы, измерение параметров модулированных колебаний, измерение параметров паразитных и побочных колебаний и сигналов с различными видами модуляции.
Функциональные возможности анализаторов определяются составом опций, входящих в комплект и приведенных в таблице 1.
Таблица 1
Опция |
Описание опции |
508 |
Частотный диапазон от 3 Гц до 8,4 ГГц |
513 |
Частотный диапазон от 3 Гц до 13,6 ГГц |
526 |
Частотный диапазон от 3 Гц до 26,5 ГГц |
Р08 |
Предусилитель; 8,4 ГГц |
Р13 |
Предусилитель; 13,6 ГГц |
Р26 |
Предусилитель; 26,5 ГГц |
ЕА3 |
Электронный аттенюатор; 3,6 ГГц |
В25 |
Полоса анализа 25 МГц |
В40 |
Полоса анализа 40 МГц |
В2Х |
Полоса анализа 255 МГц |
В5Х |
Полоса анализа 510 МГц |
ЕМС |
Базовые функции для проведения предварительных квалификационных измерений на соответствие нормативным требованиям к излучаемым электромагнитным полям |
SDD |
Дополнительный съемный твердотельный накопитель |
С35 |
Соединитель типа N (розетка) заменен на соединитель 3,5 мм (доступно только на моделях с верхним пределом частот 26,5 ГГц) |
Опция |
Описание опции |
CRP |
Соединитель на задней панели, программируемый выход ПЧ |
YAV |
Выход видеоусилителя оси Z |
ALV |
Вспомогательный выход логарифмического видеоусилителя |
J7203A |
Цезиевый опорный источник частоты |
FP2 |
Ускорение измерений мощности |
RT1 |
Анализ сигналов в режиме реального времени, базовый перехват (требует наличия опции В2Х и В5Х) |
RT2 |
Анализ сигналов в режиме реального времени, базовый перехват (требует наличия опции В2Х и В5Х) |
SF1 |
Защита данных, предотвращает запуск приложений Windows из приложения прибора |
SF2 |
Защита данных, предотвращает сохранение/вызов результатов измерений или установок на прибор или из прибора |
Внешний вид анализатора с указанием мест размещения знака утверждения типа и пломбирования от несанкционированного доступа приведены на рисунках 1 и 2.
Знак утверждения типа
Рисунок 1 - Анализатор N9040B, вид спереди
Рисунок 2 - Анализатор N90403, вид сзади
Лист № 3
Всего листов 8
анализаторов приведены в таблице 3.
Таблица 3
Наименование характеристики |
Значение характеристики |
Диапазон частот, Гц:
|
от 3 до 8,4409 от 3 до 13Д 109 от 3 до 26,5409 |
Пределы допускаемой относительной погрешности частоты опорного кварцевого генератора за год:
|
±140-7 ±140-9 |
Номинальные значения полос пропускания на уровне минус 3 дБ, Гц |
от 1 до 3406 (с шагом 10 % от установленного значения), 4406, 5406, 6406 и 8406 |
Диапазон ослабления входного аттенюатора, дБ |
от 0 до 70 с шагом 2 |
Диапазон измерений мощности, дБм |
от мощности собственного шума до 30 |
Пределы допускаемой абсолютной погрешности измерений мощности (ослабление входного аттенюатора 10 дБ, входной сигнал от минус 10 до минус 50 дБ, промежуточная частота от 1 Гц до 1 МГц), дБ:
|
± 0,24 ± (0,24 + N) ± (0,36 + N), где N - неравномерность амплитудно-частотной характеристики (АЧХ) |
Наименование характеристики |
Значение характеристики |
Пределы допускаемой абсолютной погрешности измерений мощности на опорной частоте 50 МГц относительно ослабления 10 дБ, выключенном предусилителе, при ослаблении входного аттенюатора, дБ: - от 2 до 8 дБ |
± 0,18 |
- от 12 до 40 дБ |
± 0,14 |
Пределы допускаемой абсолютной погрешности измерений мощности относительно 30 кГц из-за переключения полос пропускания, дБ: - от 1 Гц до 1,5 МГц |
± 0,03 |
- от 1,6 МГц до 2,7 МГц |
± 0,05 |
- 3 МГц |
± 0,10 |
- 4; 5; 6; 8 МГц |
± 0,30 |
Неравномерность АЧХ относительно опорной частоты 50 МГц на частотах, дБм, не более (для опций 508, 513, 526): При ослаблении входного аттенюатора 10 дБ и выключенном предусилителе - от 3 Гц до 10 МГц |
± 0,46 |
- от 10 МГц до 3,6 ГГц |
± 0,35 |
- от 3,5 до 8,4 ГГц |
± 1,5 |
- от 8,3 до 22 ГГц |
± 2,0 |
- от 22 до 26,5 ГГц |
± 2,5 |
При ослаблении входного аттенюатора 0 дБ и включенном предусилителе (опции Р08, Р13, Р26) - от 100 кГц до 50 МГц |
± 0,68 |
- от 50 МГц до 3,6 ГГц |
± 0,55 |
- от 3,5 до 8,4 ГГц |
± 2,0 |
- от 8,3 до 13,6 ГГц |
± 2,3 |
- от 13,5 до 17,1 ГГц |
± 2,5 |
- от 17,0 до 22,0 ГГц |
± 3,0 |
- от 22 до 26,5 ГГц |
± 3,5 |
КСВН входа (для опций 508, 513, 526), не более: Ослабление входного аттенюатора 10 дБ, предусилитель выключен - 50 МГц |
1,07 |
- от 10 МГц до 3,6 ГГц |
1,139 |
- от 3,5 до 8,4 ГГц |
1,29 |
- от 8,3 до 13,6 ГГц |
1,388 |
- от 13,5 до 17,1 ГГц |
1,403 |
- от 17,0 до 26,5 ГГц |
1,475 |
Ослабление входного аттенюатора 0 дБ, предусилитель включен (опции Р08, Р13, Р26) - от 10 МГц до 3,6 ГГц |
1,45 |
- от 3,5 до 8,4 ГГц |
1,54 |
Наименование характеристики |
Значение характеристики |
- от 8,3 до 13,6 ГГц |
1,57 |
- от 13,5 до 17,1 ГГц |
1,48 |
- от 17,0 до 26,5 ГГц Примечание - значения КСВН для частот кроме 50 МГц |
1,54 |
нормируются для доверительного интервала 0,95 | |
Неравномерность шкалы дисплея при значениях входного сигнала смесителя, дБ: | |
- от минус 10 дБ до минус 80 дБ |
± 0,10 |
- менее минус 18 дБ |
± 0,07 |
Коэффициент усиления предусилителя (опции Р08, Р13, Р26), дБ: | |
- от 9 кГц до 3,6 ГГц |
20 |
- от 3,6 до 26,5 ГГц |
35 |
Средний уровень собственных шумов при ослаблении входного аттенюатора 0 дБ, полосе пропускания 1 Гц, выключенном режиме «Улучшение собственного шума», при включен-ной/выключенной функции «Пониженные собственные шумы», дБм, не более: Предусилитель выключен | |
- от 9 до 100 кГц |
минус 146/- |
- от 100 кГц до 1 МГц |
минус 150/- |
- от 1 МГц до 1,2 ГГц |
минус 155/- |
- от 1,2 до 2,1 ГГц |
минус 153/- |
-от 2,1 до 3,0 ГГц |
минус 152/- |
- от 3,0 до 3,6 ГГц |
минус 151/- |
- от 3,6 до 4,2 ГГц |
минус 147/минус 153 |
- от 4,2 до 8,4 ГГц |
минус 150/минус 155 |
- от 8,4 до 13,6 ГГц |
минус 149/минус 155 |
- от 13,6 до 16,9 ГГц |
минус 145/минус 151 |
- от 16,9 до 20,0 ГГц |
минус 142/минус 150 |
- от 20,0 до 26,5 ГГц Предусилитель включен |
минус 135/минус 148 |
- от 100 до 200 кГц (опции Р08, Р13, Р26) |
минус 157/- |
- от 200 до 500 кГц (опции Р08, Р13, Р26) |
минус 160/- |
- от 500 кГц до 1 МГц (опции Р08, Р13, Р26) |
минус 164/- |
- от 1 до 10 МГц (опции Р08, Р13, Р26) |
минус 164/- |
- от 10,0 МГц до 2,1 ГГц (опции Р08, Р13, Р26) |
минус 165/- |
- от 2,1 до 3,6 ГГц (опции Р08, Р13, Р26) |
минус 163/- |
- от 3,5 до 8,4 ГГц (опции Р08, Р13, Р26) |
минус 164/- |
- от 8,3 до 13,6 ГГц (опции Р13, Р26) |
минус 163/- |
- от 13,6 до 16,9 ГГц (опции Р26) |
минус 161/- |
- от 16,9 до 20,0 ГГц (опции Р26) |
минус 159/- |
- от 20,0 до 26,5 ГГц (опции Р26) Примечание - На частотах свыше 3,6 ГГц при включении предусилителя отключается функция «Пониженные собственные |
минус 155/- |
шумы» |
Наименование характеристики |
Значение характеристики |
Уровень помех, обусловленных гармоническими искажениями второго порядка при уровне на смесителе минус 15 дБ, вклю-ченной/выключенной функции «Пониженные собственные шумы» (для опций 508, 513, 526), дБм, не более: |
минус 57/- |
- от 10 до 100 МГц |
минус 60/- |
- от 0,1 до 1,8 ГГц |
минус 77/минус 95 |
-от 1,75 до 2,5 ГГц |
минус 77/минус 101 |
- от 2,5 до 4,0 ГГц |
минус 77/минус 105 |
- от 4,0 до 6,5 ГГц |
минус 70/минус 105 |
|
минус 62/минус 105 |
Уровень помех, обусловленных интермодуляционными искажениями третьего порядка при подаче на вход двух синусоидальных сигналов уровнем минус 16 дБ и разнесении тонов более 5-кратной ширины полосы предфильтра ПЧ, дБм, не бо- | |
лее: | |
- от 10 до 150 МГц |
13 |
- от 150 до 600 МГц |
18 |
-от 0,6 до 1,1 ГГц |
20 |
- от 1,1 до 3,6 ГГц |
21 |
- от 3,5 до 8,4 ГГц |
17 |
- от 8,3 до 13,6 ГГц |
17 |
- от 13,5 до 17,1 ГГц |
15 |
- от 17 до 26,5 ГГц |
16 |
Габаритные размеры (длина х ширина х высота), мм, не более |
508 х 458 х 280 |
Масса (без опций), кг, не более |
30,9 |
Напряжение питания от сети переменного тока, В: - частотой 50, 60, 400 Гц |
от 100 до 120 |
- частотой 50, 60 Гц |
от 220 до 240 |
Потребляемая мощность, В •А, не более |
600 |
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от 0 до 55 |
- атмосферное давление, кПа |
от 96 до 104 |
