Номер по Госреестру СИ: 86610-22
86610-22 Системы измерений фазовых шумов
(N5511A)
Назначение средства измерений:
Системы измерений фазовых шумов N5511A (далее - системы) предназначены для измерений параметров спектра радиотехнических сигналов, уровня фазового шума и амплитудного шума.
Внешний вид.
Системы измерений фазовых шумов
Рисунок № 1
Внешний вид.
Системы измерений фазовых шумов
Рисунок № 2
Общие сведения
Дата публикации - 31.08.2022
Срок свидетельства - 31.08.2027
Номер записи - 188598
ID в реестре СИ - 1401742
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Компания "Keysight Technologies, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2161 от 2022.08.31 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Системы измерений фазовых шумов (N5511A)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "Keysight Technologies, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
60765-15 27.05.2020 |
Анализаторы спектра, N9040В Компания "Keysight Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61967-15 23.10.2021 |
Частотомеры электронно-счетные, 53150А, 53151А, 53152А Компания "Keysight Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68075-17 20.07.2027 |
Анализаторы электрических цепей и сигналов комбинированные портативные, FieldFox N9950A, FieldFox N9951A, FieldFox N9952A, FieldFox N9960A, FieldFox N9961A, FieldFox N9962A Компания "Keysight Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
86610-22 31.08.2027 |
Системы измерений фазовых шумов, N5511A Компания "Keysight Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Простой и наглядный отчет, показывающий в динамике частоту добавления во ФГИС АРШИН средств измерений по конкретному производителю.
Отчет представлен в виде графика и таблицы. График имеет возможность масштабирования и выгрузку данных в Exel. Таблица поддерживает возможность поиска и сортировки по любому из полей.
В таблице выводится информация по всем типам СИ, выбранного производителя, которая включает в себя:
- рег. номер в ФГИС АРШИН
- дата публикации
- наименование СИ и обозначение
- наименование и страну изготовителя
- ссылки на описание типа и методику поверки
- межповерочный интервал в соответствии с описанием типа
Кто поверяет Системы измерений фазовых шумов (N5511A)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Системы измерений фазовых шумов (N5511A)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Метрологически значимая часть ПО системы представляет собой специализированное ПО для визуального отображения и измерений параметров шумов сигналов.
Метрологически значимая часть ПО системы и измеренные данные не требует защиты от преднамеренных и непреднамеренных изменений.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Phase Noise Measurement System |
|
Номер версии (идентификационный номер) ПО |
не ниже A.1.0.5.12 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист эксплуатационной документации и на лицевую панель системы в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделах 4-15 документа «Системы измерений фазовых шумов N5511A. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам измерений фазовых шумов N5511AПриказ Росстандарта от 1 февраля 2022 г. № 233 «Об утверждении Государственной поверочной схемы для средств измерений девиации частоты»;
Стандарт предприятия «Единые технические и метрологические требования на системы измерений фазового шума N5511A», компания «Keysight Technologies, Inc.», США.
ПравообладательКомпания «Keysight Technologies, Inc.», США
Адрес: 1400 Fountaingrove Parkway, Santa Rosa, CA 95403-1738, United States Телефон: +1 800 829-4444
Факс: +1 800 829-4433
Web-сайт: http://www.keysight.com
E-mail: usa_orders@keysight.com
Изготовитель
Компания «Keysight Technologies, Inc.», СШААдрес: 1400 Fountaingrove Parkway, Santa Rosa, CA 95403-1738, United States
Телефон: +1 800 829-4444
Факс: +1 800 829-4433
Web-сайт: http://www.keysight.com
E-mail: usa_orders@keysight.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская обл., Солнечногорский р-н, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон (факс): +7 (495) 526-63-00
Web-сайт: www.vniiftri.ru
Е-mail: office@vniiftri.ru
Правообладатель
Компания «Keysight Technologies, Inc.», СШААдрес: 1400 Fountaingrove Parkway, Santa Rosa, CA 95403-1738, United States Телефон: +1 800 829-4444
Факс: +1 800 829-4433
Web-сайт: http://www.keysight.com
E-mail: usa_orders@keysight.com
Принцип действия систем основан на работе фазового детектора. Фазовый детектор представляет собой балансный смеситель, на который подаются исследуемый сигнал и опорный сигнал, сдвинутый по фазе на 90° относительно исследуемого. Когда исследуемый и опорный сигналы находятся в квадратуре по отношению друг к другу и подаются на балансный смеситель, то выходной сигнал представляет собой меру мгновенной разности фаз между двумя этими сигналами. Квадратурное отношение фаз сохраняется при помощи узкополосной системы фазовой автоподстройки частоты. Мгновенная разность фаз на входе фазового детектора преобразуется в мгновенное изменение напряжения на выходе фазового детектора. По результатам обработки измерений проводится вычисление фазового шума. При наличии опции CH2 двух каналов с кросс-корреляционной обработкой, искажения, вносимые собственными шумами опорных генераторов снижаются до 20 дБ при 10 млн корреляций.
Функционально системы состоят из блока шасси №511А, одного или двух блоков фазового детектора M9550A, блока опорного источника M9300A, блока обработки данных M9551A, управляющего блока ПЭВМ M9037A, программного обеспечения (далее - ПО), устанавливаемого на ПЭВМ.
Для измерений фазовых шумов необходимы один или два генератора управляемых напряжением. При использовании двухканальной системы необходим внешний делитель мощности.
Система содержит АМ детектор в каждом канале для измерения амплитудно-модулированных (АМ) шумов источников сигналов. Для этого исследуемый сигнал подается на отдельный вход каждого канала, уровень АМ шумов вычисляется на выходе детектора. При наличии опции CH2 доступна кросс-корреляционная обработка аналогичная измерениям фазовых шумов.
Конструктивно системы выполнены в металлическом корпусе настольного типа. На лицевой стороне прибора размещены органы подключения, коммутации блоков, портов для подключения внешнего монитора, клавиатуры и «мыши». Управление системой осуществляется при помощи встроенного ПО.
Для дистанционного управления системой имеются встроенные интерфейсы GPIB и LAN, расположенные на лицевой панели.
Самоклеящаяся этикетка с заводским (серийным) номером, состоящим из цифирнобуквенного обозначения, однозначно идентифицирующим каждый экземпляр системы размещена на задней панели. Отсутствует возможность нанесения знака поверки непосредственно на системы.
Для предотвращения несанкционированного доступа к внутренним частям систем два винта крепления корпуса пломбируются.
Функциональные возможности систем измерений фазовых шумов N5511A определены составом опций, приведенных в таблице 1.
Таблица 1 - Состав опций и их функциональные возможности
|
Опция |
Функциональное назначение |
|
503 |
Частотный диапазон от 50 кГц до 3 ГГц |
|
526 |
Частотный диапазон от 50 кГц до 26 ГГц |
|
540 |
Частотный диапазон от 50 кГц до 40 ГГц |
|
CH1 |
1-канал |
|
CH2 |
2-канала с кросс-корреляцией |
|
K01 |
Измерительный модуль для вносимых фазовых шумов до 1,6 ГГц |
|
K26 |
Измерительный модуль для вносимых фазовых шумов до 26,5 ГГц |
|
SS1 |
Дополнительный съемный твердотельный накопитель c ОС Windows 10 |
Общий вид системы представлен на рисунке 1. Схема пломбировки системы от несанкционированного доступа представлен на рисунке 2.
Место нанесения знака утверждения типа

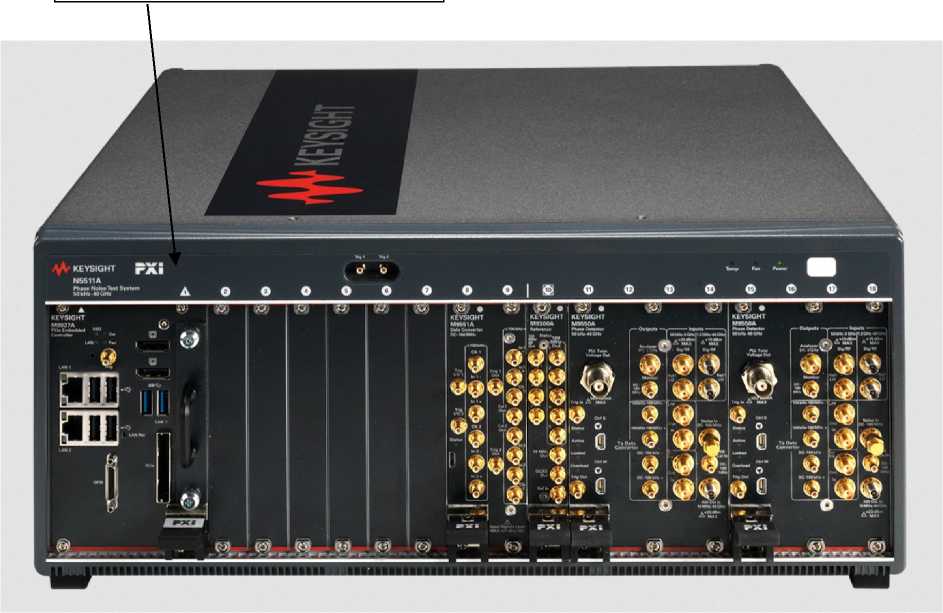

Рисунок 1 - Общий вид системы
Место нанесения заводского номера
Места пломбировки

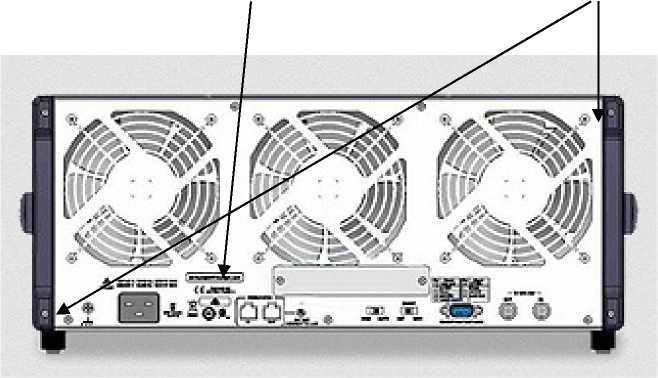

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон частот, Гц: - опция 503 |
от 50403до 3^109 |
|
- опция 526 |
от 50403до 26409 |
|
- опция 540 |
от 50403до 40-109 |
|
Диапазон частот высокочастотных детекторов, Г ц |
от 50403до 3409 |
|
Диапазон частот микроволновых (миллиметровых) детекторов, Г ц |
от 1,2-109до 40-109 |
|
Диапазон отстройки от несущей частоты, Гц |
от 1-10-2 до 160-106 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений фазового шума (в диапазоне отстройки от несущей, Гц), дБ: - от 1 •IO-2 до 1 •IO6 включ. |
±2 |
|
- св. Г106 до 160406 |
±4 |
|
Пределы допускаемой абсолютной погрешности измерений амплитудного шума (в диапазоне отстройки от несущей, Гц), дБ: - от 1 •IO-2 до 1 •IO6 включ. |
±2 |
|
- св. Г106 до 40406 включ. |
±4 |
|
- св. 40406 до 100406 включ. |
от -6 до +3 |
|
- св. 100406 до 160406 |
от -9 до +2 |
|
Уровень отображаемого собственного фазового шума каждого канала при использовании высокочастотных/ миллиметровых детекторов без учета фазового шума и паразитных сигналов опорного источника (на отстройках от несущей, Гц), дБн/Гц1:): - 0,01 |
-70/-55 |
|
- 1 |
-130/-115 |
|
- от 10403 до 100406 включ. |
-170/-160 |
|
- св. 100406 до 160406 |
-164/-155 |
|
Диапазон частот АМ детекторов, Г ц |
от 50403до 40409 |
|
Уровень собственного шума АМ детекторов каждого канала на частотах 1 и 4 ГГц и уровне входного сигнала от плюс 10 до плюс 20 дБм (на отстройках от несущей, Гц), дБн/Гц: - 10 |
-105 |
|
- 100 |
-113 |
|
- 103 |
-121 |
|
- 104 |
-130 |
|
- 600403 |
-150 |
|
- Г106 |
-150 |
|
- 10406 |
-150 |
|
- 100406 |
-150 |
|
- 160406 |
-145 |
|
1) дБн/Гц - [дБ] относительно мощности сигнала несущей частоты в полосе 1 Гц. | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры системы, мм, не более: - высота |
192 |
|
- ширина |
445 |
|
- длина |
466 |
|
Масса, кг, не более |
21 |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 220 до 240 |
|
- частота переменного тока, Г ц |
от 49 до 50 |
|
Потребляемая мощность, В-А, не более |
280 |
|
Условия эксплуатации:
|
от +15 до +35 |
|
20 °С, %, не более |
80 |
|
- атмосферное давление, мм рт. ст. |
от 630 до 800 |
