Номер по Госреестру СИ: 61967-15
61967-15 Частотомеры электронно-счетные
(53150А, 53151А, 53152А)
Назначение средства измерений:
Частотомеры электронно-счетные 53150А, 53151А, 53152А (далее - частотомеры) предназначены для измерений частоты и уровня мощности радиотехнических сигналов.
Внешний вид.
Частотомеры электронно-счетные
Рисунок № 1
Внешний вид.
Частотомеры электронно-счетные
Рисунок № 2
Программное обеспечение
Частотомеры имеют специализированное программное обеспечение (ПО), идентификационные данные (признаки) метрологически значимой части которого приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Программное обеспечение для частотомеров серии 5315хА |
Номер версии (идентификационный номер) ПО |
Не ниже 2060190 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уров-
ню «низкий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист эксплуатационной документации и на корпус частотомера в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Частотомеры электронно-счетные 53150А, 53151А, 53152А. Руководство
по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к частотомерам электронно-счетным 53150А, 53151А, 53152А
-
1 ГОСТ 8.129-99 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты».
-
2 Техническая документация изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом 651-15-26 МП «Инструкция. Частотомеры электронно-счетные 53150А, 53151А, 53152А. Методика поверки», утвержденным первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в августе 2015 г.
Лист № 5 Всего листов 6 Основные средства поверки:
- стандарт частоты рубидиевый FS725 (рег. № 31222-06), пределы допускаемой относительной погрешности частоты 10 МГц ± 1-10-9;
-
- генератор сигналов E8257D (рег. № 53941-13), диапазон частот от 250 кГц до 50 ГГц (опция 550); пределы допускаемой относительной погрешности установки уровня в диапазоне от минус 70 до 0 дБм до ± 1,3 дБ; пределы допускаемой относительной погрешности установки частоты ± 7,540-8;
-
- генератор сигналов произвольной формы 33250А (рег. № 52150-12): диапазон воспроизведения частоты от 1 мкГц до 80 МГц, пределы допускаемой относительной погрешности ± 1 •IO-6;
-
- частотомер электронно-счетный 53132А (рег. № 26211-03), диапазон измерений от 0,1 Гц до 225 МГц (ВЧ) и от 100 МГц до 12,4 ГГц (СВЧ), пределы допускаемой относительной погрешности ± 540-6, ± 440-9 (опция 012);
-
- блок измерительный ваттметра N1914A (№ 57386-14), КСВН выхода калибратора не более 1,08; пределы допускаемой относительной погрешности установки выходной мощности сигнала калибратора ± 1,2 %;
-
- преобразователь измерительный термоэлектрический ваттметров поглощаемой мощности N8487A (№ 58375-14), диапазон частот от 0,05 до 50 ГГц, диапазон измеряемых значений мощности от минус 35 до плюс 20 дБм, пределы допускаемой относительной погрешности измерений уровня мощности ± 6,02 %.
Изготовитель
Компания «Keysight Technologies, Inc.», США
1400, Fountain Grove Parkway, MS 2US-A Santa Rosa, CA 95403.
hhtp://www.keysight.com
Заявитель
Общество с ограниченной ответственность «Кейсайт Текнолоджиз»
(ООО «Кейсайт Текнолоджиз»)
Юридический (почтовый) адрес: 113054, г. Москва, Космодамианская наб., 52 стр. 3 Телефон: (495) 797-39-00, факс: (495) 797-39-01.
Лист № 6 Всего листов 6
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Телефон: (495) 744-81-12, факс: (495) 744-81-12
е-mail: office@vniiftri.ru
Конструктивно частотомер выполнен в виде моноблока с усиленным корпусом, при этом частотомер можно использовать их как в настольном варианте, так и в составе приборной стойки.
Принцип действия частотомеров основан на подсчете количества периодов входного сигнала за определенный период времени путем сравнения с периодом сигнала опорного кварцевого генератора или с периодом сигнала внешнего стандарта частоты.
Управление режимами работы и считывание измерительной информации может производиться с помощью внешнего компьютера через интерфейсы IEE-488 (GPIB) и RS-232.
В стандартном исполнении частотомер имеет опорный генератор с температурной компенсацией частоты. Частотомеры с опцией 001 снабжены термостабилизированным опорным генератором повышенной стабильности.
В частотомерах предусмотрена возможность подстройки частоты опорного генератора от внешнего стандарта частоты.
Частотомеры могут быть оснащены опцией 002, в которой предусмотрена возможность питания от внешнего источника постоянного тока или встроенного аккумулятора.
Результаты измерений и режимы работы отображаются на цветном жидкокристаллическом дисплее с подсветкой.
Частотомеры могут комплектоваться следующими опциями:
опция 010 - высокостабильный опорный генератор;
опция 106 - СВЧ вход 6 ГГц;
опция 115 - СВЧ вход 15 ГГц;
опция 150 - измерение параметров импульсов в СВЧ диапазоне; опция 201 - дополнительные параллельные входы на задней панели;
опция 202 - дополнительный СВЧ вход на передней панели N-типа (по умолчанию с опциями 105 и 115);
опция 202 - дополнительный СВЧ вход на задней панели розетка SMA (по умолчанию с опциями 105 и 115);
опция 300 - дополнительная литий-ионная батарея и зарядное устройство; опция 400 - дополнительный интерфейс КОП (GPIB).
По техническим требованиям частотомеры соответствуют ГОСТ 22261-94, по требо-
ваниям к условиям применения частотомеры соответствуют группе 3 по ГОСТ 22261-94 с расширенным диапазоном рабочих температур от 0 до 55 оС.
Внешний вид частотомеров 53150А, 53151А и 53152А одинаков и приведен на рисун-
ках 1 и 2 с указанием места нанесения знака утверждения типа и мест пломбировки от несанкционированного доступа.
Место нанесения знака утверждения типа

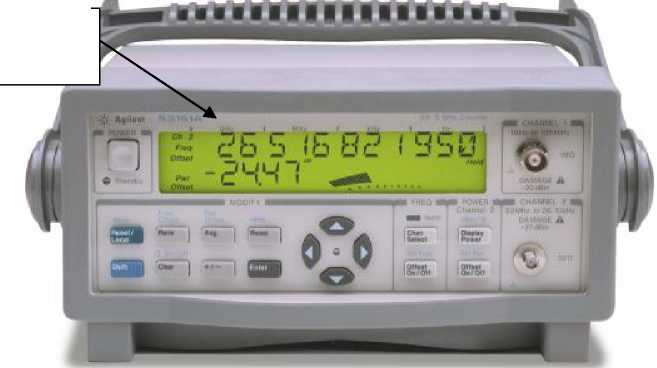

Рисунок 1 - Внешний вид лицевой панели частотомеров
Место пломбировки

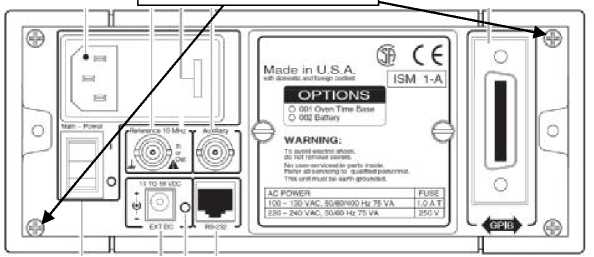

Рисунок 2 - Внешний вид задней панели частотомеров
В комплект поставки входят:
-
- частотомер электронно-счетный 53150А, или 53151А, или 53152А (по заказу) - 1 шт.;
-
- кабель питания от сети переменного тока - 1 шт.;
-
- кабель питания от источника постоянного тока - 1 шт.;
-
- аккумуляторная батарея (при установленной опции 002) - 1 шт.;
-
- руководство по эксплуатации - 1 шт.;
-
- методика поверки - 1 шт.;
-
- паспорт - 1 шт.
частотомеров приведены в таблице 2.
Таблица 2
Наименование характеристики |
Значение характеристики | ||
53150А |
53151А |
53152А | |
Диапазон измеряемых частот:
|
от 10 Гц до 125 МГц от 10 Гц до 50 кГц от 0,05 до 20 ГГц |
от 10 Гц до 125 МГц от 10 Гц до 50 кГц от 0,05 до 26,5 ГГц |
от 10 Гц до 125 МГц от 10 Гц до 50 кГц от 0,05 до 46 ГГц |
Порог чувствительности:
на частотах от 10 до 30 Гц на частотах от 30 Гц до 125 МГц
на частотах от 50 до 300 МГц на частотах от 0,3 до 12,4 ГГц на частотах от 12,4 до 18 ГГц на частотах от 18 до 20 ГГц на частотах от 20 до 26,5 ГГц на частотах от 26,5 до 40 ГГц на частотах от 40 до 46 ГГц |
40 мВ 25 мВ минус 20 дБм2 минус 33 дБм минус 33 дБм минус 29 дБм |
40 мВ 25 мВ минус 20 дБм минус 33 дБм минус 33 дБм минус 29 дБм минус 25 дБм |
40 мВ 25 мВ минус 20 дБм минус 33 дБм минус 30 дБм минус 27 дБм минус 27 дБм минус 33 дБм минус 17 дБм |
Разрешение по частоте |
от 1 Гц до 1 МГц | ||
Пределы допускаемого относительного дрейфа частоты опорного генератора 6о:
|
± 1М0-7 за месяц ± 1,5М0-8 за месяц | ||
Пределы основной допускаемой абсолютной погрешности измерений частоты при температуре (23±3) оС |
± (6оТ^Тэ + 1 ед. мл. разряда), где F - частота сигнала, Тэ - количество месяцев эксплуатации после последней калибровки (поверки) | ||
Пределы дополнительной допускаемой относительной погрешности измерений частоты в диапазоне рабочих температур:
|
± 1М0-6 ± 1М0-8 | ||
Номинальное значение частоты и уровня сигнала внешней синхронизации |
1; 2; 5; 10 МГц от 1 до 5 В (СКЗ) | ||
Максимальный уровень входного сигнала:
на частотах от 50 МГц до 2 ГГц на частотах от 2 до 46 ГГц |
2 В (СКЗ) 5 дБм 13 дБм | ||
Диапазон измеряемой мощности |
от порога чувствительности до 7 дБм | ||
Пределы допускаемой относительной погрешности измерений мощности в диапазоне от минус 20 до 0 дБм: на частотах от 50 МГц до 12,4 ГГц на частотах от 12,4 до 20 ГГц на частотах от 20 до 26,5 ГГц на частотах от 26,5 до 46 ГГц |
± 1,5 дБ ± 1,5 дБ |
± 1,5 дБ ± 1,5 дБ ± 2,0 дБ |
± 1,0 дБ ± 1,5 дБ ± 1,5 дБ ± 2,0 дБ |
Продолжение таблицы 2
Наименование характеристики |
Значение характеристики | ||
53150А |
53151А |
53152А | |
Входной импеданс
|
1 МОм; 60 пФ 50 Ом | ||
Тип соединителей
|
BNC APC-3,5 | ||
Напряжение сети питания переменного тока |
от 90 до 132 В или от 216 до 264 В | ||
Частота сети питания переменного тока |
от 47,5 до 66 Гц | ||
Напряжение внешнего источника питания постоянного тока |
от 11 до 18 В | ||
Потребляемая мощность, не более |
75 ВА | ||
Температура окружающего воздуха, оС:
|
от 0 до 55 от 0 до 40 | ||
Габаритные размеры (ширина х высота х глубина), мм, не более |
300 х 213 х 89 | ||
Масса, кг, не более
|
4,0 6,4 | ||
Примечания
|
