Принцип действия расходомеров основан на методе «Площадь-Скорость». Скорость потока жидкости определяется ультразвуковым датчиком непрерывного действия, использующим два кристалла: один - излучающий ультразвуковые сигналы, второй -принимающий сигналы, отраженные от частиц в потоке. Согласно эффекту Доплера, излучаемый и принимаемый сигналы имеют частотный сдвиг, пропорциональный скорости движения частиц в потоке.

Расходомер состоит из датчика скорости, датчика уровня (при использовании в безнапорных трубопроводах) и электронного блока.

Расходомеры могут комплектоваться двумя моделями датчиков скорости BE20 и BE45, у которых угол излучения ультразвуковых волн к оси потока составляет 20° и 45° соответственно. Выбор датчика скорости производится в зависимости от уровня заполнения трубопровода.

Уровень потока жидкости в условиях безнапорного потока определяется бесконтактным ультразвуковым, радарным методом или погружным гидростатическим методом. Расходомеры могут комплектоваться моделями бесконтактного ультразвукового датчика уровня: датчик уровня стандартного диапазона ULS-02, датчик уровня увеличенного диапазона ULS-06; моделями уровнемеров микроволновых бесконтактных VEGAPULS 6*; моделями преобразователей давления измерительными PR, PA, PAA, PD, DCX.

Вычисление объемного расхода и объема жидкости выполняется непосредственно в датчике скорости расходомера, на основании измеренных значений скорости и полученных от датчика уровня значений уровня потока, а также данных о геометрической форме и размерах створа измерений.

Электронный блок не участвует в процессе измерений и используется для индикации и хранения информации. Модели электронного блока отличаются друг от друга размерами, типами подключаемого питания (от сети 220 В или от аккумуляторов) и количеством подключаемых датчиков скорости и уровня. Выбор модели электронного блока и его программирование осуществляется изготовителем на основании заказа.

Расходомеры могут комплектоваться моделями электронных блоков: Unitrans, IFQ-Monitor, Neco-Monitor и RTQ.

Электронный блок Unitrans имеет жидкокристаллический дисплей, выходы 0.. .4-20 мА, частотные и цифровые (RS-485) выходы. Программирование осуществляется посредством клавиш управления на электронном блоке. Электронный блок Unitrans имеет возможность одновременного подключения до четырех датчиков скорости и уровня.

Электронный блок IFQ-Monitor имеет стационарное и портативное исполнение, в зависимости от вида источника питания, имеет дисплей, выходы 4-20 мА, импульсные и цифровые(RS-485) выходы.

Лист № 2 Всего листов 7

Электронный блок Neco-Monitor имеет жидкокристаллический дисплей, выходы 0.. .4-20 мА, частотные и цифровые (RS-485) выходы. Электронный блок Neco-Monitor имеет возможность одновременного подключения до четырех датчиков скорости и уровня.

На дисплее электронных блоков Unitrans, IFQ-Monitor и Neco-Monitor отображаются следующие значения измеряемых величин:

-объем накопительным итогом;

-текущий расход;

-средняя скорость;

-уровень;

-дата, время.

Электронный блок RTQ (портативные модели RTQ500; RTQ1000; RTQ2000) имеет выходы 4-20 мА, разъем для подключения дополнительных датчиков уровня, последовательный порт RS232. Электронные блоки RTQ500; RTQ1000; RTQ2000 отличаются типами и емкостью подключаемых аккумуляторных батарей.

Расходомеры Beluga имеют три модели: Ве1ида OCSO, Ве1ида OCFM, Ве1ида OC Hybrid, которые различаются между собой комплектацией (Таблица 1).

Таблица 1

Расходомеры модели Bеluga OCSO и Bеluga OCFM поставляются в комплектации с датчиком скорости, датчиком уровня и электронным блоком. Данные модели отличаются друг от друга моделями подключаемых электронных блоков. Выбор осуществляется в зависимости от особенностей объекта по заказу

Для безнапорных трубопроводов с возможностью изменения диапазонов измерения расхода от минимального (при уровне от 1 мм) до полного сечения трубопровода используются расходомеры модели Beluga OC Hybrid, которые позволяют применять, помимо доплеровского метода измерения скорости потока жидкости, другие методы измерения скорости потока или расхода жидкости с помощью имеющих свидетельство об утверждении типа измерителей скорости или расхода жидкости. Переключение одного метода измерений скорости потока или расхода жидкости на другой метод осуществляется по заданному значению уровня потока жидкости. Управление процессом измерений осуществляет электронный блок.

При установке датчиков расходомера, необходимо соблюдать длины прямых участков трубопровода.       В       простых       случаях       требуется       не       менее

3 Нмакс до и 2 Нмакс после датчиков для безнапорных потоков, 3Ду до и 2Ду после датчиков для напорных потоков, где Нмакс - наибольшее значение уровня жидкости в трубопроводе или канале, Ду - внутренний диаметр трубопровода. В остальных случаях необходимо руководствоваться рекомендациями фирмы-изготовителя.

Датчики уровня ULS-02 или ULS-06 должны устанавливаться на расстоянии не менее 0,25м (зона нечувствительности данных датчиков) от максимально возможного значения уровня воды в водоводе.

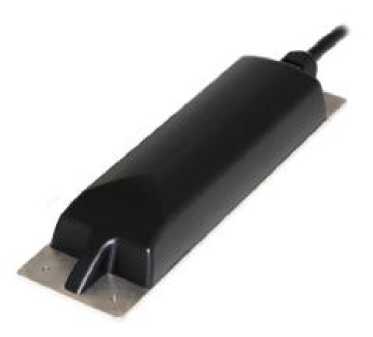

Лист № 3 Всего листов 7 Внешний вид датчиков (скорости и уровня) и расходомера в сборе представлен на рисунках 1-5. Все модели датчиков скорости и уровня имеют неразъемный корпус, поэтому пломбирование не производится. Пломбирование электронного блока производится путем установки пломбы на одном из винтов, соединяющих детали корпуса.

Рисунок 3

Датчик уровня ULS-02

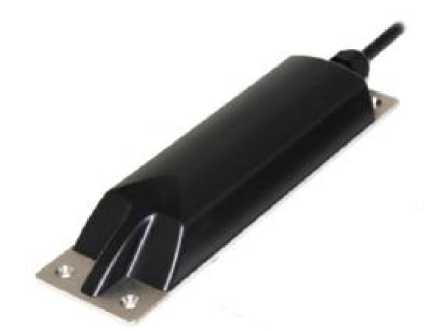

Рисунок 2

Датчик скорости модели ВЕ45

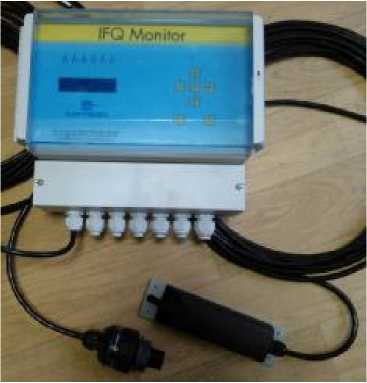

Рисунок 5

Расходомер в сборе

Рисунок 4

Датчик уровня ULS-06

Лист № 4 Всего листов 7

Датчик скорости ультразвуковой

Датчик уровня*

Монтажный бандаж**

Электронный блок*

Кабель для подключения к ПК*

Транспортная упаковка

Руководство по эксплуатации Диск с ПО RTQ-Log

Методика поверки МП 2550-0254-2014

*исполнение или модель оговаривается при заказе.

** количество оговаривается при заказе

Таблица 3
