Номер по Госреестру СИ: 42713-09
42713-09 Расходомеры-счётчики электромагнитные
(Multi-Mag)
Назначение средства измерений:
Расходомеры-счетчики электромагнитные Multi-Mag предназначены для измерений объемного расхода и объема электропроводящих сред в напорных трубопроводах диаметром от 150 мм до 3000 мм.
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 1
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 2
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 3
Программное обеспечение
Расходомеры имеют встроенное и автономное программное обеспечение (ПО). Таблица 1
Идентификационные данные (признаки) |
Значения | |
1 |
2 |
3 |
Идентификационное наименование ПО |
Millenium 3 |
IF2 |
Номер версии (идентификационный номер) ПО |
Не ниже «версия 3.54» |
Не ниже «версия 1.84» |
Нормирование метрологических характеристик расходомера проведено с учетом того, что программное обеспечение является неотъемлемой и неизменяемой частью расходомера. Уровень защиты программного обеспечения в соответствии с Р 50.2.077-2014: «высокий».
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на эксплуатационную документацию типографским способом и на электронный блок расходомера в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика прямых измерений изложена в Руководстве по эксплуатации расходомеров-счетчиков электромагнитных Multi-Mag.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам Multi-Mag
-
1. ГОСТ 8.510-2002 “ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости”.
-
2. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом МП 2550-0122-2009 “Расходомеры-счетчики электромагнитные Multi-Mag. Методика поверки ” утвержденным ФГУП ГЦИ СИ “ВНИИМ им. Д.И. Менделеева” 20 ноября 2009 г.
Основные средства измерений, применяемые при поверке (характеристики не хуже):
- прямолинейный градуировочный бассейн с характеристиками Гидравлический канал:
Длина - 100 м, глубина заполнения водой - 2,8 м
Градуировочная тележка:
Диапазон скорости - 0,02-5,00 м/с Относительная погрешность: ± 0,3%.
- установка трубопоршневая с характеристиками не хуже: наибольший расход жидкости не менее 0,5Qmax поверяемого расходомера, относительная погрешность ± 0,5%.
Изготовитель
Компания «Flow-Tronic», Бельгия
Адрес: J.H. Cool, 19a
4840 Welkenraedt, Belgium
Tel: (3287) 89-97-99, Fax: (3287) 89-97-90.
Заявитель
ООО «Нэко» 191036, г. Санкт-Петербург, ул. 3-я Советская, д. 9, литера А, пом. 11-Н Тел/факс: +7-812-622-23-81лист № 5 всего листов 5
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»,
Адрес: 190005, Санкт-Петербург, Московский пр., 19 Тел. (812) 251-76-01,
факс (812) 713-01-14, e-mail: info@vniim.ru.
Принцип действия расходомеров-счетчиков электромагнитных Multi-Mag (далее-расходомеры) основан на использовании закона электромагнитной индукции Фарадея. В проводнике, движущемся в электромагнитном поле, индуцируется напряжение, величина которого пропорциональна скорости его движения. В качестве проводника выступает электропроводящая жидкость - вода. Электромагнитные катушки внутри первичного преобразователя создают магнитное поле, а угольные электроды на его поверхности воспринимают разность потенциалов, возникающую при движении воды в электромагнитном поле. Расход жидкости определяется с учетом внутреннего диаметра трубопровода.
Расходомеры выпускаются в погружном исполнении.
Расходомеры состоят из первичных преобразователей скорости и электронного блока. Первичные преобразователи скорости крепятся на штанге специальной обтекаемой формы диаметром 50 мм (2") (для труб диаметром от 150 мм до 1500 мм) и 75 мм (3”) (для труб диаметром от 1000 мм до 3000 мм), выполненную из стекловолокна. Первичные преобразователи с угольными электродами и электромагнитными катушками последовательно расположены на погружной части штанги. Для труб с внутренним диаметром от 150 мм до 299 мм применяют 3 первичных преобразователя скорости, а для труб с внутренним диаметром от 300 мм - 5. Первичные преобразователи со штангой монтируется в трубопровод через шаровой кран диаметром 2” или 3” соответственно, с помощью специального монтажного приспособления, входящего в комплект поставки.
Для преобразования измерительной информации и управления процессом измерений в состав расходомера входит электронный блок, к которому подключаются первичные преобразователи и дополнительное оборудование.
Электронный блок, входящий в комплект расходомера выпускается в портативной и стационарной модификации. Электронный блок подсоединяется к первичным преобразователям с помощью кабеля. Электронный блок преобразует и передает сигналы, поступающие от первичных преобразователей во внешние цепи в стандарте RS-485, RS-232. Электронный блок (портативная и стационарная модификации) имеют встроенный жидкокристаллический дисплей и цифровые, аналоговые, частотные, релейные выходы.
На жидкокристаллическом дисплее во время проведения измерений отображаются следующие значения измеряемых величин в графическом и цифровом виде:
-
- средняя скорость;
-
- общий расход;
-
- текущий расход;
-
- дата, время.
При установке первичного преобразователя на трубопроводе необходимо соблюдать длины прямых участков. В простых случаях (отвод, колено) требуется 10Ду (диаметр условного прохода трубопровода) до преобразователя и 3Ду после. В остальных случаях необходимо руководствоваться рекомендациями фирмы-изготовителя.

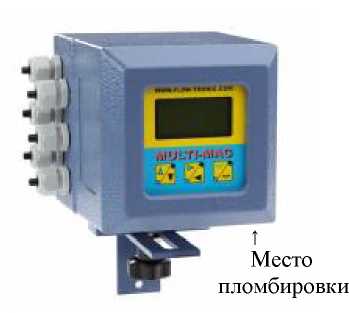

лист № 2 всего листов 5 Внешний вид первичного преобразователя и электронного блока с указанием мест
пломбирования представлен на рисунке 1.
Первичный
Электронный блок ML210
Преобразователь
Рисунок 1
Первичный преобразователь |
1 шт. |
Электронный блок |
1 шт. |
Паспорт |
1 шт. |
Методика поверки 2550-0122-2009 |
1 экз. |
Транспортная упаковка |
1 шт. |
Комплект монтажный |
1 шт. |
лист № 4 всего листов 5
Таблица 2
Наименование параметра |
Значение параметра |
Диапазон измеряемой скорости, м/с |
от 0 до 6 |
Диаметр условного прохода трубопровода (Ду) на котором устанавливается преобразователь, мм |
от 150 до 3000 |
Пределы допускаемой абсолютной погрешности при измерении скорости жидкости,^), в диапазоне 0, 05 м/с до 1 м/с, м/с |
± 0,01 |
Пределы допускаемой относительной погрешности при измерении скорости жидкости в диапазоне (5у) от 1 м/с до 6,0 м/с, % |
± 1,0 |
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема жидкости в диапазоне скорости от 0,05 м/с до 1 м/с (dQ), % |
±(1/УизМ)., где Vизм. - знач. скорости, м/с |
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема жидкости в диапазоне скорости от 1 м/с до 6,0 м/с (dQ), % |
± 1,0 |
Напряжение питания постоянного тока, В |
90-265 |
Максимальный потребляемый ток, А |
0,2 |
Наибольшее избыточное давление в трубопроводе (по заказу), МПа |
3,0 |
Диапазон температуры измеряемой среды, °С |
от 0 до плюс 44 |
Диапазон температуры окружающей среды, °С |
от минус 20 до плюс 60 |
Габаритные размеры первичного преобразователя, мм: погружной части преобразователя: длина (в зависимости от Ду): диаметр (в зависимости от Ду): непогружной части преобразователя: высота (увеличение по заказу): |
от 150 до 3000 50; 75 от 267 |
Масса первичного преобразователя, кг, не более; |
3,0 |
Габаритные размеры электронного блока, мм, не более; Портативная модель: Высота Глубина Ширина Стационарная модель: Высота Глубина Ширина |
214 69 162 230 170 146 |
Масса, кг, не более; Портативная модель Стационарная модель |
1,34 1,5 |
Относительная влажность окружающего воздуха для электронного блока, %, не более |
100 |
Средний срок службы, лет |
10 |
Средняя наработка на отказ, ч |
45000 |
