Номер по Госреестру СИ: 46039-10
46039-10 Измерители расхода жидкости
(Sewer-Mag)
Назначение средства измерений:
Измерители расхода жидкости Sewer-Mag предназначены для измерений объемного расхода и объема жидкости в безнапорных трубопроводах диаметром от 100 до 800 мм, напорных трубопроводах диаметром от 25 до 400 мм.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Sewer-Mag
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 28 | 29 | 1,04 |
| ООО "Центр метрологии" | Юридические лица | 5 | 5 | 1,00 |
| СПБ ГБУ "Мостотрест | Юридические лица | 3 | 3 | 1,00 |
| ПАО "ТГК-1" | Юридические лица | 2 | 2 | 1,00 |
| ООО "Ситиэнерго" | Юридические лица | 2 | 2 | 1,00 |
| Акционерное общество "ТЯЖМАШ" | Юридические лица | 2 | 2 | 1,00 |
| ООО "Байкальская Энергетическая Компания" НИ ТЭЦ ЦТАИ | Юридические лица | 1 | 2 | 2,00 |
| Общество с ограниченной ответственностью «Ситиэнерго» | Юридические лица | 1 | 1 | 1,00 |
| ООО "ТАЛАТУ" | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| a790dd6e-596b-8ca6-98ca-5c9a366f7a78 | 46039-10 | 2025-12-10 | — | актуальная |
| 90bc8aec-33e1-6824-8083-f5f33e5c19a6 | 46039-10 | 2021-04-13 | — | актуальная |
| 282a9ef4-6665-0b91-bf08-86009a1fc577 | 46039-10 | 2020-05-07 | 2021-04-13 | архивная |
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.

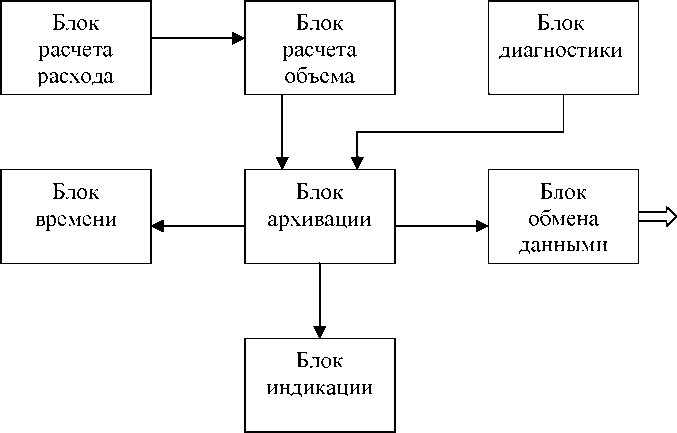

Измерители имеют встроенное и автономное программное обеспечение (ПО). Структура и взаимосвязи частей ПО показана на рисунке 2.
Рисунок 2
Основные функции частей программного обеспечения:
1) Блок расчета расхода предназначен для расчетов его значений по результатам измерений сигнала, формируемого на датчиках расходомера;
2) Блок расчета объема предназначен для расчетов его значений по результатам измерений расхода;
3) Блок архивации предназначен для расчетов и хранения измерительной и диагностической информации;
4) Блок обмена предназначен для вывода через последовательный порт измерительной, диагностической и настроечной информации на внешние устройства приема;
5) Блок индикации предназначен для визуального отображения на табло расходомера измерительной, диагностической и настроечной информации;
6) Блок реального времени предназначен для измерения времени работы расходомера и времени действия диагностируемых ситуаций ;
7) Блок диагностики предназначен для контроля значений измеренных параметров на соответствие заданным значениям и формирования диагностических сообщений.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
If2 |
SHA-1 DF0D377A81 2FD999EDAA F6226AAEAF 2A7EE841F6 |
1.84 |
MD5 96436ABDBF6174044 E798EEE7DEFD706 |
CRC32 A66E5231 |
Нормирование метрологических характеристик расходомера проведено с учетом того, что программное обеспечение является неотъемлемой и неизменяемой частью расходомера. Уровень защиты программного обеспечения - С по МИ 3286-2010.
наносят на эксплуатационную документацию типографским способом и на электронный блок преобразователя в виде наклейки.
Методы измерений изложены в Руководстве по эксплуатации измерителей расхода жидкости Sewer-Mag.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям расхода жидкости Sewer-Mag
1. ГОСТ 8.510-2002 “ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости ”.
2.Техническая документация фирмы-изготовителя.
Лист № 5 Всего листов 5
осуществляется по документу МП 2550-0147-2010 «Измерители расхода жидкости «Sewer-Mag». Методика поверки », утвержденному ГЦИ СИ «ВНИИМ им. Д.И. Менделеева» 08 сентября 2010 г.
Принцип действия измерителя расхода жидкости Sewer-Mag (в дальнейшем -измеритель), для случаев применения измерителя в безнапорных трубопроводах, основан на изменении режима работы трубопровода из частично заполненного в трубопровод, идущий полным сечением. В случаях применения измерителя Sewer-Mag в напорных трубопроводах нет необходимости применения дополнительных мер по обеспечению заполнения измерительного участка.
Измеритель представляет собой измерительный участок трубопровода с установленным на нем электромагнитным расходомером. Выпускная часть измерительного участка выполнена в виде изгиба, направленного вверх, таким образом, создается постоянный подпор, и все сечение участка оказывается заполненным.
Принцип действия электромагнитного расходомера основан на использовании закона электромагнитной индукции Фарадея. В проводнике, движущемся в электромагнитном поле, индуцируется напряжение, величина которого пропорциональна скорости его движения. В качестве проводника выступает электропроводящая жидкость - вода. Электромагнитные катушки внутри первичного преобразователя создают магнитное поле, а электроды на его внутренней поверхности воспринимают разность потенциалов, возникающую при движении воды в электромагнитном поле. Расход жидкости определяется с учетом внутреннего диаметра измерительного участка трубопровода.
Измеритель состоит из первичного преобразователя скорости, измерительного участка, элемента уплотнения или фланцевых соединений и электронного блока. В случаях использования измерителя в безнапорных трубопроводах, первичный преобразователь скорости вместе с измерительным участком крепятся в трубопроводе при помощи элемента уплотнения, входящего в комплект поставки, который блокирует свободную часть трубопровода, заставляя жидкость течь по измерительному участку. В случаях использования измерителя в напорных трубопроводах, первичный преобразователь скорости вместе с измерительным участком устанавливаются в трубопроводе при помощи фланцевых соединений. Если первичный преобразователь устанавливается на напорный трубопровод, то измерительный участок не требует применения направленного вверх изгиба. Измерительный участок изготавливается из нержавеющей стали и крепится к первичному преобразователю при помощи фланцевого соединения.
Для преобразования измерительной информации и управления процессом измерений в состав измерителя расхода входит электронный блок, к которому подключаются первичный преобразователь и дополнительное оборудование.
Электронный блок, входящий в комплект измерителя расхода, выпускается в портативной и стационарной модификации. Электронный блок преобразует и передает сигналы, поступающие от первичных преобразователей во внешние цепи в стандарте RS-485. Электронный блок (портативная и стационарная модификации) имеют встроенный жидкокристаллический дисплей и цифровые, аналоговые, частотные, релейные выходы.
Внешний вид измерителя и электронного блока представлен на рисунке 1.
Первичный преобразователь
скорости потока жидкости
I! _ п__и .
Первичный
преобразователь
скорости потока жидкости
Электронный блок ML210

t
Место пломбировки
Рисунок 1
На жидкокристаллическом дисплее во время проведения измерений отображаются следующие значения измеряемых величин в графическом и цифровом виде:
- средняя скорость;
- общий расход;
- текущий расход;
- дата, время.
При установке измерителя на трубопроводе нет необходимости соблюдать длины прямых участков, так как измеритель выпускается с измерительным участком необходимой длины.
В комплект поставки входят:
|
Первичный преобразователь Электронный блок Методика поверки МП 2550-0147-2010 Элемент уплотнения Транспортная упаковка Комплект монтажный Руководство по эксплуатации |
1 шт.; 1 шт.; 1 экз.; 1 шт.; 1 шт.; 1 шт.; 1 экз. |
**Тип и марка оговаривается при заказе.
Таблица 2
|
Наименование параметра |
Значение параметра |
|
Диаметр условного прохода трубопровода (Ду), мм |
от 100 до 800 |
|
Диапазон измерений расхода, м3/ч |
0,4-900 |
|
Пределы допускаемой относительной погрешности при измерении объемного расхода жидкости (dQ), % |
± 2 |
|
Напряжение питания постоянного тока, В (аккумуляторная батарея, блок питания) |
10-35 |
|
Напряжение питания переменного тока, В |
90-220 |
|
Максимальный потребляемый ток, А |
0,1 |
|
Потребляемая мощность, Вт |
22 |
|
Диапазон температуры измеряемой среды, оС |
от 0 до 80 |
|
Диапазон температуры окружающей среды, оС |
от минус 30 до плюс 80 |
|
Габаритные размеры первичного преобразователя, мм: диаметр первичного преобразователя (в зависимости от Ду), мм длина (с измерительным участком, в зависимости от Ду), мм |
от 25 до 400 от 500 до1500 |
|
Габаритные размеры электронного блока, мм: Портативная модель: Высота; Глубина; Ширина Стационарная модель: Высота; Глубина; Ширина |
214; 69; 162 230; 170; 146 |
|
Масса первичного преобразователя в комплекте с измерительным участком, кг: |
от 10 до 50 |
|
Масса электронного блока, кг Портативная модель Стационарная модель |
1,34 1,5 |
|
Относительная влажность окружающего воздуха (для электронного блока), % |
до 100 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
65 000 |
