Номер по Госреестру СИ: 49159-12
49159-12 Расходомеры-счётчики электромагнитные
(Flo-Pipe)
Назначение средства измерений:
Расходомеры-счетчики электромагнитные Flo-Pipe предназначены для измерений объемного расхода и объема различных электропроводных жидкостей с удельной электрической проводимостью не менее 5 мкСм/см в напорных трубопроводах диаметром от 50 мм до 2440 мм.
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 1
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 2
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 3
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на эксплуатационную документацию типографским способом и на электронный блок преобразователя в виде наклейки.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам электромагнитным Flo-Pipe-ГОСТ 8.510-2002 “ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости”.
- Техническая документация фирмы-изготовителя.
Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений- Выполнение государственных учетных операций.
- Осуществление торговли и товарообменных операций.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», 190005, Санкт-Петербург, Московский пр., 19 Тел.(812) 251-76-01, факс(812) 713-01-14 e-mail: info@vniim.ruПринцип действия расходомеров-счетчиков электромагнитных (далее - расходомеров) основан на использовании закона электромагнитной индукции Фарадея. В проводнике, движущемся в электромагнитном поле, индуцируется напряжение, значение которого пропорционально скорости его движения. В качестве проводника выступает электропроводящая жидкость - вода. Электромагнитные катушки внутри первичного преобразователя создают магнитное поле, а электроды на его поверхности воспринимают разность потенциалов, возникающую при движении воды в электромагнитном поле. Расход жидкости определяется с учетом внутреннего диаметра трубопровода.
Расходомеры состоят из первичных преобразователей скорости и электронного блока. Первичный преобразователь скорости крепится на металлической (1 дюйм или 2 дюйма) или ПВХ (2 дюйма) штанге. Диаметр штанги 24 мм (1 дюйм) (для труб диаметром от 50 мм до 760 мм) и 45 мм (2 дюйма) (для труб диаметром от 150 мм до 2440 мм). Первичный преобразователь с угольными электродами и электромагнитной катушкой расположен на конце погружной части штанги. Первичный преобразователь со штангой монтируется в трубопровод через шаровый кран диаметром 1 дюйм или 2 дюйма соответственно.
Для преобразования измерительной информации и управления процессом измерений в состав расходомера входит электронный блок, к которому подключаются первичные преобразователи и дополнительное оборудование.
Электронный блок, входящий в комплект расходомера, выпускается в стационарной или портативной модификации. Обе модификации поддерживают ведение архивов (часовых, суточных) и сохранение данных в энергонезависимой памяти расходомера. Электронный блок имеет встроенный жидкокристаллический дисплей и цифровые, аналоговые, частотные, релейные выходы. Расходомер может контролировать изменение направления потока (индикаторный режим).
На жидкокристаллическом дисплее во время проведения измерений отображаются следующие значения измеряемых величин в виде графиков и цифр:
-
- средняя скорость;
-
- общий расход;
-
- текущий расход;
-
- дата, время.
При установке расходомера на трубопроводе необходимо соблюдать длины прямых участков. В простых случаях требуется 10 Ду (диаметр условного прохода трубопровода) до расходомера и 3 Ду после. В остальных случаях необходимо руководствоваться рекомендациями фирмы-изготовителя.

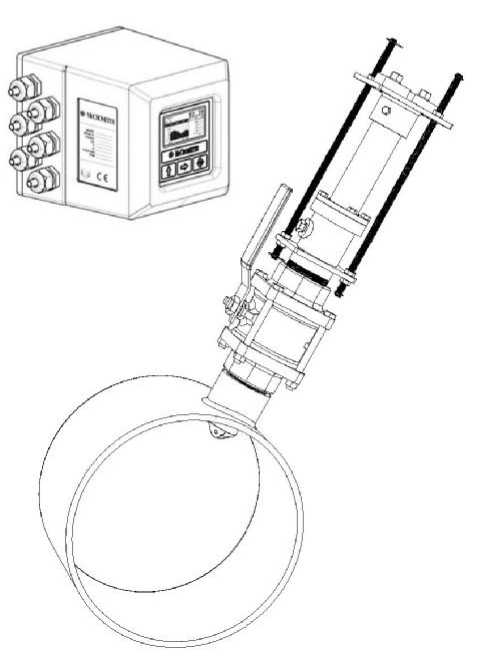

Внешний вид расходомера и электронного блока представлен на рисунке 1.
Рисунок 1

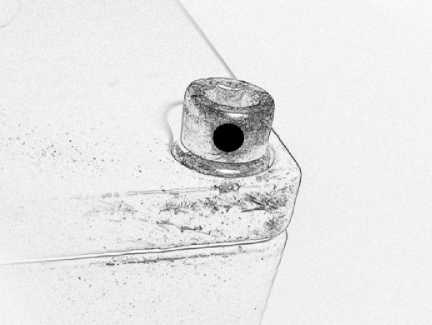

На рисунке 2 черной точкой указано место пломбирования электронного блока (отверстие в болте).
Рисунок 2

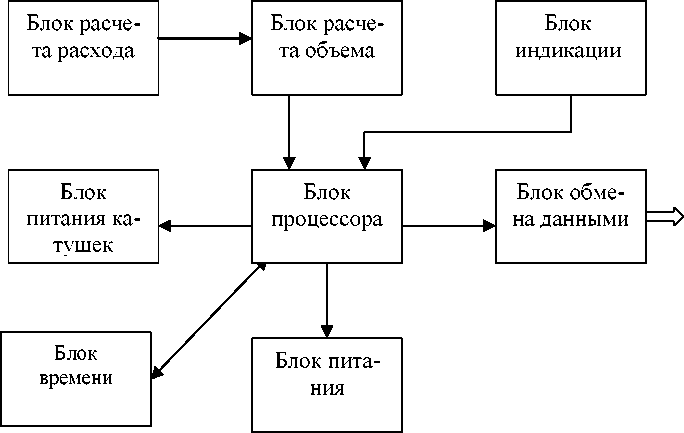

Расходомеры имеют встроенное программное обеспечение (ПО). Структура и взаимосвязи частей ПО показана на рисунке 3.
Рисунок 3
Основные функции частей программного обеспечения:
-
1) Блок расчета расхода предназначен для расчетов его значений по результатам измерений сигнала, формируемого на электродах расходомера;
-
2) Блок расчета объема предназначен для расчетов его значений по результатам измерений расхода;
-
3) Блок процессора предназначен для расчетов и хранения измерительной и диагностической информации;
-
4) Блок обмена предназначен для вывода через последовательный порт измерительной, диагностической и настроечной информации на внешние устройства приема;
-
5) Блок индикации предназначен для визуального отображения на табло расходомера измерительной, диагностической и настроечной информации;
-
6) Блок реального времени предназначен для измерения времени работы расходомера и времени действия диагностируемых ситуаций;
-
7) Блок диагностики предназначен для контроля значений измеренных параметров на соответствие заданным значениям и формирования диагностических сообщений.
-
8) Блок питания катушек предназначен для подачи напряжения возбуждения на катушки.
-
9) Блок питания предназначен для формирования питающих напряжений расходомера.
Идентификационные данные встроенного ПО приведены в таблице 1. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 32862010 - С
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Flo-Pipe |
Millennium 3 |
3.54 |
9522C97C |
CRC32 |
Лист № 4 всего листов 5
В комплект поставки входят:
Расходомер-счетчик электромагнитный Flo-Pipe в составе:
Электронный блок 1 шт.;
Датчик 1 шт.;
Паспорт 1 шт.;
Методика поверки 1 экз.;
Транспортная упаковка 1 шт.;
Комплект монтажный 1 шт.
Лист № 5 всего листов 5
Таблица 2
Наименование параметра |
Значение параметра |
Диапазон измеряемой скорости, м/с |
0,1-6 |
Диаметр условного прохода трубопровода (Ду), на котором устанавливается преобразователь, мм |
от 50 до 2440 |
Пределы допускаемой абсолютной погрешности при измерении скорости жидкости Vизм в диапазоне от 0,1 до 0,5 м/с, % |
±1/\'изм |
Пределы допускаемой относительной погрешности при измерении скорости жидкости в диапазоне от 0,5 м/с до 6,0 м/с, % |
± 2 |
Напряжение питания, В Переменный ток |
90-265 |
Постоянный ток |
10-35 |
Потребляемая мощность, Вт, не более, |
20 |
Наибольшее избыточное давление в трубопроводе, МПа |
1,7 |
Диапазон температуры измеряемой среды, С |
от 0 до 71 |
Диапазон температуры окружающей среды, С |
от минус 20 до плюс 60 |
Габаритные размеры первичного преобразователя, мм: погружной части преобразователя: | |
длина (в зависимости от Ду): |
от 50 до 2440 |
диаметр (в зависимости от Ду): |
24; 45 |
непогружной части преобразователя: | |
высота (увеличение по заказу): |
от 267 |
Габаритные размеры стационарного электронного блока, мм: Высота |
140 |
Глубина |
170 |
Ширина |
146 |
Габаритные размеры портативного электронного блока, мм: Высота |
200 |
Глубина |
250 |
Ширина |
300 |
Масса первичного преобразователя, кг |
2,0 |
Масса электронного блока (стационарного), кг |
3,1 |
Масса электронного блока (портативного), кг |
2,2 |
Относительная влажность окружающего воздуха для электронного блока, % |
до 100 |
Средний срок службы, лет |
10 |
Средняя наработка на отказ, ч |
58000 |
