Наименование

Обозначение

Количество

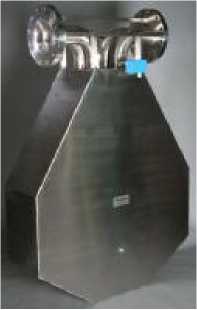

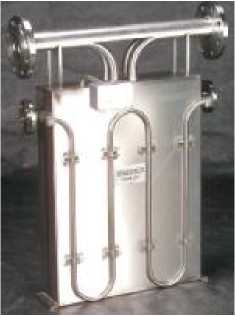

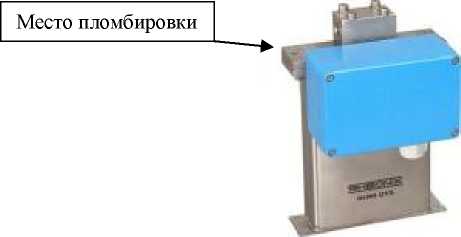

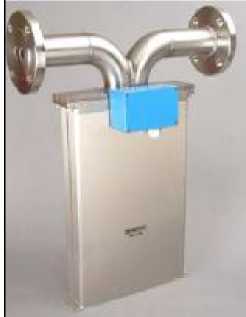

Датчик массового расхода

RHM015, RHM03,

RHM04, RHM06,

RHM08, RHM12,

RHM15, RHM20,

RHM30, RHM40,

RHM60, RHM80, RHM100, RHM160

1 экз.

Измерительный преобразователь

RHE07, RHE08,

RHE11, RHE12,

RHE14, RHE15

1 экз.

Руководство по эксплуатации. Счетчики-расходомеры массовые Rheonik. RHE 07, 08, 11. RHM .. NT, ETx, HT

1 экз.

Руководство по эксплуатации. Счетчики-расходомеры массовые Rheonik. RHE 12. RHM .. NT, ETx, HT

1 экз.

Руководство по эксплуатации. Счетчик-расходомер массовый Rheonik. RHE 14. RHM .. NT, ETx, HT

1 экз.

Руководство по эксплуатации. Rheonik RHE

15. Ведомый интерфейс PROFIBUS DP для счетчика-расходомера массового Rheonik

1 экз.

ГСИ. Счетчики-расходомеры массовые Rheonik.       Методика       поверки.

МП-78-30151-2014

1 экз.

Наименование характеристики

Модификации

RHM015

RHM03

RHM04

RHM06

RHM08

Диаметр условного прохода, мм

1,55

3,62

5,5

5,64

8,46

Пределы     основной

относительной погрешности      при

измерении массового расхода и массы, %, (в диапазоне   массового

расхода, кг/мин)

Исполнение 1

±0,5 (от 0,008 до 0,6)

±0,5 (от 0,1 до 5)

±0,5 (от 0,2 до 10)

±0,5 (от 0,5 до 20)

±0,5 (от 1 до 50)

Исполнение 2

±0,2 (от 0,03 до 0,6)

±0,2 (от 0,25 до 5)

±0,2 (от 0,5 до 10)

±0,2 (от 1 до 20)

±0,2 (от 2,5 до 50)

Исполнение 3

±0,2 (от 0,008 до 0,16) ±0,6 (от 0,003 до0,008)

±0,2 (от 0,1 до 2) ±0,6 (от 0,075 до 0,1)

±0,2 (от 0,2 до 4) ±0,6 (от 0,1 до 0,2)

±0,2 (от 0,5 до 10)

±0,6 (от 0,3 до 0,5)

±0,2 (от 1 до 20) ±0,6 (от 0,6 до 1)

Исполнение 4

±0,12 (от 0,03 до 0,6)

±0,12 (от 0,25 до 5)

±0,12 (от 0,5 до 10)

±0,12 (от 1 до 20)

±0,12 (от 2,5 до 50)

Исполнение 5

±0,1 (от 0,06 до 0,6)

±0,1 (от 0,5 до 5)

±0,1 (от 1 до 10)

±0,1 (от 2 до 20)

±0,1 (от 5 до 50)

Функция измерения плотности

-

-

-

-

-

Пределы дополнительной приведенной погрешности при измерении массового расхода и массы от изменения температуры окружающей    или

измеряемой среды на 1^оС, %

±0,00036

±0,00036

±0,00036

±0,0005

±0,0005

Пределы            дополнительной

относительной погрешности при измерении массового расхода и массы от изменения давления измеряемой среды на 0,1 МПа, %

±0,0001

Температура окружающей среды, ^оС

от минус 40 до 60

Температура измеряемой среды, ^оС

от минус 20 до 120; от минус 196 до 350¹⁾

Верхний предел рабочего давления среды, МПа

от 15 до 87

Масса, кг

3,5

3,5

3,5

8

8

Габаритные размеры, мм

220x205x100

220x205x100

220x205x100

350x276x120

350x276x120

Наименование характеристики

Модификации

RHM12

RHM15

RHM20

RHM30

RHM40

Диаметр условного прохода, мм

14,1

16,92

23,97

40,89

53,58

Пределы       основной

относительной погрешности        при

измерении     массового

расхода и массы, %, (в

диапазоне      массового

расхода, кг/мин)

Исполнение 1

±0,5 (от 2 до 100)

±0,5 (от 4 до 200)

±0,5 (от 6 до 300)

±0,5 (от 15 до 750)

±0,5 (от 30 до 1500)

Исполнение 2

±0,2 (от 5 до 100)

±0,2 (от 10 до 200)

±0,2 (от 15 до 300)

±0,2 (от 35 до 750)

±0,2 (от 60 до 1200)

Исполнение 3

±0,2 (от 2 до 40)

±0,6 (от 1,5 до 2)

±0,2 (от 4 до 80)

±0,6 (от 2 до 4)

±0,2 (от 15 до 300)

±0,5 (от 6 до 15)

±0,6 (от 4,5 до 6)

±0,2 (от 35 до 750) ±0,5 (от 15 до 35)

±0,6 (от 10 до 15)

±0,2 (от 60 до 1200) ±0,5 (от 30 до 60)

±0,6 (от 25 до 30)

Исполнение 4

±0,15 (от 3,75 до 75)

±0,12 (от 7,5 до 150)

±0,15 (от 20 до 200)

±0,15 (от 60 до 600)

±0,15(от 100 до 1000)

Исполнение 5

±0,12 (от 7,5 до 75)

±0,10 (от 15 до 150)

-

-

-

Пределы основной относительной погрешности при измерении плотности, кг/м³

±1

±0,5^1}

±1

±0,5¹⁾

н

о н-

U1 ь-

н

о н-

U1 ь-

н

о н-

U1 ь-

Пределы дополнительной приведенной погрешности при измерении массового расхода и массы от изменения температуры     окружающей     или

измеряемой среды на 1^оС, %

±0,0005

±0,0005

±0,0005

±0,0005

±0,0005

Пределы дополнительной абсолютной погрешности при измерении плотности от изменения температуры окружающей или измеряемой среды на 1^оС, кг/м³

±0,05

±0,032

±0,027

±0,022

±0,022

Пределы дополнительной относительной погрешности при измерении массового расхода и массы от изменения давления измеряемой среды на 0,1 МПа, %

±0,0001

Пределы дополнительной относительной погрешности при измерении плотности от изменения давления измеряемой среды на 0,1 МПа, %

±0,008

±0,008

±0,008

±0,009

±0,009

Температура окружающей среды, ^оС

от минус 40 до 60

Температура измеряемой среды, ^оС

от минус 20 до 120; от минус 196 до 350²⁾

от минус 20 до 120; от минус 200 до 350²⁾

Верхний предел рабочего давления среды, МПа

от 15 до 87

от 6 до 30

Масса, кг

16

16

23

58

120

Габаритные размеры, мм

400x540x130

400x540x130

500x540x130

725x875x200

725x1153x240

¹¹ - калибровка по плотности, выполняется по специальному заказу;

2)

⁷ - специальное исполнение.

Наименование характеристики

Модификации

RHM60

RHM80

RHM100

RHM160

Диаметр условного прохода, мм

76,14

112,8

146,64

225,6

Пределы       основной

относительной

погрешности        при

измерении     массового

расхода и массы, %, (в

диапазоне      массового

расхода, кг/мин)

Исполнение 1

±0,5 (от 60 до 2200)

±0,5 (от 200 до 8000)

±0,5 (от 300 до 12000)

±0,5 (от 750 до 30000)

Исполнение 2

±0,2 (от 100 до 2000)

±0,2 (от 400 до 8000)

±0,2 (от 800 до 12000)

±0,2 (от 2000 до 30000)

Исполнение 3

±0,2 (от 100 до 2000)

±0,5 (от 60 до 100)

±0,6 (от 45 до 60)

±0,2 (от 400 до 8000)

±0,5 (от 200 до 400) ±0,6 (от 130 до 200)

±0,2 (от 800 до 12000)

±0,5 (от 300 до 800) ±0,7 (от 200 до 300)

±0,2 (от 2000 до 30000)

±0,5 (от 750 до 2000) ±0,75 (от 600 до 750)

Исполнение 4

±0,15 (от 180 до 1800)

±0,15 (от 600 до 6000)

±0,15 (от 1800 до 9000)

±0,15 (от 3000 до 12000)

Пределы основной относительной погрешности при измерении плотности, кг/м³

н

о н-

U1 ь-

±1

±0,5^1}

н

о н-

U1 ь-

н

о н-

U1 ь-

Пределы дополнительной приведенной погрешности при измерении массового расхода и массы от изменения температуры     окружающей     или

измеряемой среды на 1^оС, %

±0,005

±0,005

±0,005

±0,005

Пределы дополнительной абсолютной погрешности при измерении плотности от изменения температуры окружающей или измеряемой среды на 1^оС, кг/м³

±0,024

±0,024

±0,024

±0,024

Пределы дополнительной относительной погрешности при измерении массового расхода и массы от изменения давления измеряемой среды на 0,1 МПа, %

±0,0001

Пределы дополнительной относительной погрешности при измерении плотности от изменения давления измеряемой среды на 0,1 МПа, %

±0,009

±0,01

±0,01

±0,01

Температура окружающей среды, ^оС

от минус 40 до 60

Температура измеряемой среды, ^оС

от минус 20 до 120; от минус 200 до 350²⁾

от минус 20 до 120; от минус 200 до 210²⁾

от минус 20 до 120; от минус 45 до 120²⁾

Верхний предел рабочего давления среды, МПа

от 6 до 30

Масса, кг

235

380

475

670

Габаритные размеры, мм

950x1443x290

1320x1775x463

1320x1735x613

1610x1820x 730

• ¹⁾ - калибровка по плотности, выполняется по специальному заказу;

• 2)

⁷ - специальное исполнение.

Наименование характеристики

Модификации

RHE07

RHE08

RHE11

RHE12

RHE14

RHE15

Количество      аналоговых

выходов от 4 до 20 мА

2

2

2

1

1

Пределы          основной

приведенной погрешности каналов аналогового вывода, О/

%

±0,1

±0,1

±0,1

±0,1

±0,1

Пределы    дополнительной

приведенной    погрешности

каналов аналогового вывода от изменения температуры окружающего воздуха на 1^оС, О/

%

±0,01

±0,01

±0,01

±0,01

±0,01

Количество        частотно

импульсных выходов от 0 до 10000 Гц

1

1

1

1

1

Цифровые интерфейсы связи

RS422/485/232

RS422/485/232,

HART

RS422/485,

HART

HART

PROFIBUS DP, RS232

Функция измерения плотности

есть

есть

есть

-

-

Защита по ГОСТ 14254-96

IP20

IP65

IP66

IP66

IP20

Температура окружающей среды, °С

от минус 40 до 60

от минус 20 до 55

от минус 40 до 65

Электропитание:

• - напряжение   переменного

тока

• - напряжение    постоянного

тока

230 В (±10%)

24 В (±10%)

230 В (±10%)

24 В (±10%)

230 В (±10%)

24 В (±10%)

24 В (±10%)

от 8 до 26 В

Потребляемая мощность, Вт, не более

15

15

15

7

2

3

Масса, кг

1,9

4,7

9

2

0,5

0,5

Габаритные размеры, мм

142x128x230

302x207x128

159x159x225

114x114x200

70x86x58

70x86x58

Средний срок службы, лет, не менее

15
