Номер по Госреестру СИ: 55211-13
55211-13 Твердомеры портативные ультразвуковые
(MIC 10, MIC 10DL)
Назначение средства измерений:
Твердомеры портативные ультразвуковые MIC 10, MIC 10DL (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса, Роквелла и Бринелля.
Внешний вид.
Твердомеры портативные ультразвуковые
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 14.08.2024
Номер записи -
ID в реестре СИ - 367762
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Твердомер портативный ультразвуковой MIC 10DL, Твердомер портативный ультразвуковой MIC 10, Твердомер портативный комбинированный MIC 10DL, Нет модификации, нет данных, MIC10, MIC-10DL, MIC-10 DL, MIC-10, MIC 10DL, MIC 10, датчик MIC 205 31991-1-1383, MIC 10, MIC 10DL, MIC 10 DL, MIC 10,
Производитель
Изготовитель - Фирма "GE Sensing & Inspection Technologies GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 196
Выдано извещений - 10
Кол-во периодических поверок - 124
Кол-во средств измерений - 48
Кол-во владельцев - 29
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 5656 дн.
Приказы РСТ, где упоминается данный тип СИ
№1212 от 2013.10.16 Об утверждении типов средств измерений (Регистрационный номер в Гос. реестре СИ 55189-55195-13, 32059-13, 55206-55211-13, 35172-13, 55212-55229-13, 30830-13)
№1757 от 2021.08.11 Об утверждении эталона ООО "Кейсайт Текнолоджиз"
Наличие аналогов СИ: Твердомеры портативные ультразвуковые (MIC 10, MIC 10DL)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
55211-13 Твердомеры портативные ультразвуковые (MIC 10, MIC 10DL) Фирма "GE Sensing & Inspection Technologies GmbH" (ГЕРМАНИЯ ) |
48906-12 Шумомеры-виброметры, анализаторы спектра (ЭКОФИЗИКА-110А) ООО "ПКФ Цифровые приборы" (РОССИЯ г.Москва) |
|
55211-13 Твердомеры портативные ультразвуковые (MIC 10, MIC 10DL) Фирма "GE Sensing & Inspection Technologies GmbH" (ГЕРМАНИЯ ) |
48907-12 Твердомеры портативные ультразвуковые (ТКМ-459) ООО "НПП "Машпроект" (РОССИЯ г. Санкт-Петербург) |
Все средства измерений ООО "НПП "Машпроект"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
31425-12 29.06.2017 |
Дефектоскопы ультразвуковые портативные, USM35 X, USM35 X DAC, USM35 X S Фирма "GE Sensing & Inspection Technologies GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
35172-13 14.08.2024 |
Твердомеры портативные комбинированные, MIC 20 Фирма "GE Sensing & Inspection Technologies GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
39296-08 01.12.2013 |
Дефектоскопы ультразвуковые, USD 30 Фирма "GE Sensing & Inspection Technologies GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41199-09 01.09.2014 |
Дефектоскопы ультразвуковые, USIP 40 Rack, USIP 40 Box Фирма "GE Sensing & Inspection Technologies GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
47409-11 |
Система ультразвукового контроля, RWP-VIS Фирма "GE Sensing & Inspection Technologies GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54726-13 |
Система томографическая, General Electric v|tome|x m 300 Фирма "GE Sensing & Inspection Technologies GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55153-13 14.08.2024 |
Твердомеры портативные динамические, DynaPOCKET Фирма "GE Sensing & Inspection Technologies GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55207-13 14.08.2024 |
Твердомеры портативные, TIV Фирма "GE Sensing & Inspection Technologies GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55211-13 14.08.2024 |
Твердомеры портативные ультразвуковые, MIC 10, MIC 10DL Фирма "GE Sensing & Inspection Technologies GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
55212-13 14.08.2024 |
Твердомеры портативные динамические, DynaMIC, DynaMIC DL Фирма "GE Sensing & Inspection Technologies GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57660-14 11.06.2019 |
Счетчики-расходомеры массовые, Rheonik Фирма "GE Sensing & Inspection Technologies GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
61749-15 01.10.2025 |
Дефектоскопы ультразвуковые портативные, USM 36 Фирма "GE Sensing & Inspection Technologies GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
64427-16 29.06.2026 |
Дефектоскопы ультразвуковые, USLT USB Фирма "GE Sensing & Inspection Technologies GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Бесплатный
Кто поверяет Твердомеры портативные ультразвуковые (ТКМ-459)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "АЗ-И" (RA.RU.312199) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "СМОЛЕНСКИЙ ЦСМ" (RA.RU.311305) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311482) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 5 | 0 | 3 | 0 | 5 | 0 | 3 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 5 | 0 | 4 | 0 | 5 | 0 | 4 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 6 | 0 | 0 | 2 | 0 | 0 | 0 | ||
| ООО "АНК" (RA.RU.310566) | 7 | 1 | 0 | 6 | 1 | 7 | 0 | 6 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 5 | 0 | 4 | 0 | 5 | 0 | 4 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 17 | 0 | 11 | 1 | 17 | 0 | 11 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 4 | 0 | 3 | 0 | 4 | 0 | 3 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 13 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ" (РОСС.RU.0001.310109) | РСТ | 5 | 0 | 5 | 1 | 5 | 0 | 5 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 0 | 4 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЦСМ в Липецкой области" (62) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Дальневосточный филиал ФГУП "ВНИИФТРИ" (75) | РСТ | 7 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ООО "АЗ-И" (RA.RU.312199) | 12 | 1 | 0 | 11 | 0 | 10 | 0 | 10 | ||
| АО "ПО "СЕВМАШ" (RA.RU.310645) | 13 | 0 | 9 | 1 | 9 | 0 | 9 | |||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311273) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "СМОЛЕНСКИЙ ЦСМ" (14) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 10 | 0 | 10 | 1 | 10 | 0 | 10 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 4 | 0 | 4 | 1 | 4 | 0 | 4 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ООО "ИВИМЕТ" (RA.RU.314313) | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 10 | 5 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ООО "НТЦ ЭКСПЕРТИЗА" (RA.RU.314717) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ООО ИЦ МИТ (RA.RU.312147) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Твердомеры портативные ультразвуковые (ТКМ-459)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
4235 | 3800 |
|
ФБУ НИЦ ПМ-Ростест Москва |
1951 | 3800 |
|
ФБУ НИЦ ПМ-Ростест Москва |
4200 | 3800 |
|
ФБУ Иркутский ЦСМ Иркутская область |
1215 | 3800 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
1320 | 3800 |
Программное обеспечение
Встроенное программное обеспечение (ПО) используется для управления твердомером, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Идентификационные признаки (данные) ПО приведены в таблице 1. Таблица 1
|
Наименование ПО |
Идентификацион ное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (Контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Программное обеспечение для твердомеров портативных ультразвуковых: MIC 10 MIC 10DL |
MIC 10 MIC 10R |
v 01.01.09 и выше v 01.01.06 и выше |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Твердомеры портативные ультразвуковые MIC 10, MIC 10DL. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к твердомерам портативным ультразвуковым MIC 10, MIC 10DL
ГОСТ 8.062-85 «Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля».
ГОСТ 8.064-94 «Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер Роквелла».
ГОСТ 8.063-2007 «Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса».
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу MIC 10 - 01 МП «Твердомеры портативные ультразвуковые MIC 10, MIC 10DL. Методика поверки», утверждённому руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в августе 2013 г.
Основные средства поверки: эталонные меры твёрдости 2 разряда типа МТР, МТБ, МТВ по ГОСТ 9031 - 75.
Изготовитель
Фирма «GE Sensing & Inspection Technologies GmbH», Германия.Адрес: GE Sensing & Inspection Technologies GmbH, Robert-Bosch-Str. 3, 50354 H urth, Germany.
Тел.: +49 (0) 2233 - 601 111
Факс: +49 (0) 2233 - 601 402
E-mail: Hotline@Krautkramer.de
Заявитель
Общество с ограниченной ответственностью «ДжиИ РУС»Адрес: 123317, Москва, Пресненская наб., 10
Тел.: (495) 739-68-11
Факс: (495) 739-68-01
E-mail: rifat.zakiev@ge.com
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»).Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail: office@vniiftri. ru
Твердомеры представляют собой портативные приборы, состоящие из электронного блока и ультразвукового датчика.
Принцип работы твердомеров основан на изменении резонансной частоты датчика при внедрении индентора в контролируемое изделие. Изменение частоты определяет твердость материала. Индентор, расположенный в ультразвуковом датчике, представляет собой металлический стержень, на конце которого закреплена алмазная пирамида Виккерса с углом между гранями 136 градусов. При измерениях могут использоваться ручные датчики с нагрузками: 9,8 Н, 49 Н, 98 Н и моторные датчики с нагрузками 0,98 Н, 2,9 Н, 9,8 Н.
Твердомеры MIC 10DL комплектуются магнитной картой, обеспечивающей встроенную память данных.
Доступ к метрологически значимой части ограничен конструкцией твердомеров.
Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.

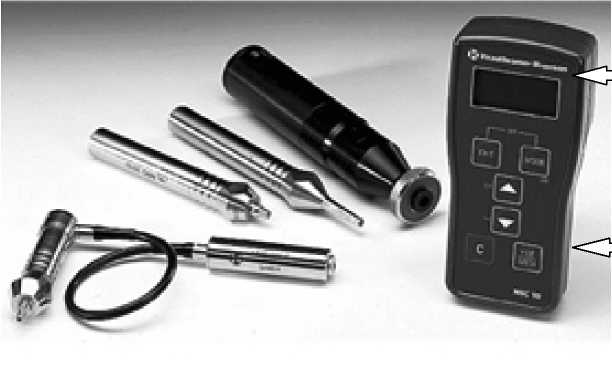

Рисунок 1 - Внешний вид твердомеров
место нанесения знака утверждения типа
место расположения пломб
В комплект поставки входят:
твердомеры портативные ультразвуковые MIC 10 или MIC 10DL (по заказу) в составе:
-
- электронный блок MIC 10 или MIC 10DL (соответственно)...........................1 шт.;
-
- датчик ультразвуковой ручной MIC 201-А.........................................................1 шт.;
-
- датчик ультразвуковой ручной MIC205-А.........................................................1 шт.;
-
- датчик ультразвуковой ручной MIC 2010-А.......................................................1 шт.;
-
- датчик ультразвуковой моторный MIC 211-А....................................................1 шт.;
-
- датчик ультразвуковой моторный MIC 2103-А..................................................1 шт.;
-
- датчик ультразвуковой моторный MIC 2101-А..................................................1 шт.;
аккумуляторы типа 316.............................................................................................2 шт.;
магнитная карта для MIC 10DL.................................................................................1 шт.;
вспомогательные принадлежности..........................................................................1 шт.;
руководство по эксплуатации..................................................................................1 экз.;
методика поверки.......................................................................................................1 экз.
Метрологические характеристики твердомеров приведены в таблице 2. Таблица 2
|
Диапазон измерений твёрдости по шкалам |
Пределы допускаемых абсолютных погрешностей твердомеров | |
|
Роквелла С |
(22 - 68) HRC |
± 2 HRC |
|
Роквелла В |
(35 - 100) HRB |
± 4 IIRH |
|
Бринелля |
(75 - 650) НВ (HBW) |
± 12 HB (HBW) |
|
Виккерса |
(20 - 1000) HV |
± 15 HV |
Рабочие условия применения:
температура воздуха, °С...................................................................................... от 0 до 40;
относительная влажность воздуха, при 25 оС, %, не более ...........................................80;
атмосферное давление, кПа.......................................................от 84 до 106,7.
Напряжение питания от 2-х элементов типа Миньон (типа 316), B.............................3.
Габаритные размеры электронного блока, мм, не более:
