31425-12 Дефектоскопы ультразвуковые портативные
(USM35 X, USM35 X DAC, USM35 X S)
Назначение средства измерений:
Дефектоскопы ультразвуковые портативные USM35 Х, USM35 Х DAC, USM35 Х S (далее по тексту - дефектоскопы) предназначены для измерения координат и оценки относительных размеров дефектов в сварных соединениях и основном металле трубопроводов, сосудов давления, котлов, транспортных и мостовых конструкций и других объектов, а также для контактного измерения толщины изделий из металлов и сплавов, сохранения и документирования результатов контроля.
Дефектоскопы применяются при осуществлении контроля и диагностики объектов энергетики, транспорта, нефтегазовых и нефтеперерабатывающих комплексов, и других объектов различных секторов экономики.
Внешний вид.
Дефектоскопы ультразвуковые портативные

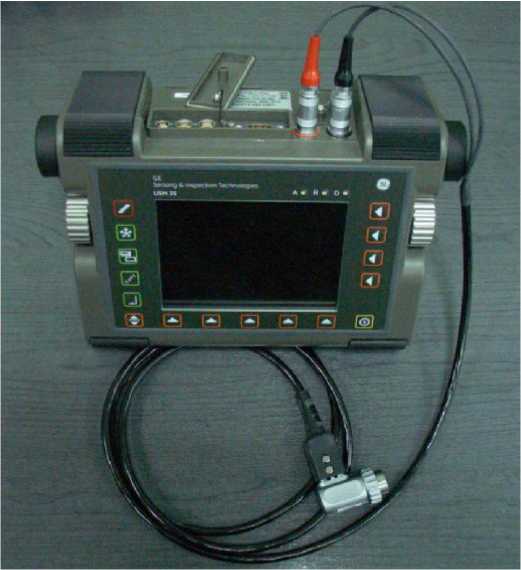

Рисунок № 1
Программное обеспечение
На электронный блок дефектоскопов устанавливается внутреннее программное обеспечение (ПО), виды которого, в зависимости от модификации и измерительных задач, перечислены в таблице 1. ПО выполняют следующие основные функции:
-
- графический интерфейс
-
- управление аппаратными ресурсами
-
- тестирование и контроль аппаратного обеспечения
-
- графического отображения сигналов на экране дефектоскопа
-
- расчет и отображения результатов в виде пересчетных значений по заранее предустановленным параметрам, обеспечивая различные режимы измерения полученных сигналов
-
- графического отображения кривых типа АРД(АРК), ВРЧ и т.д в соответствии с предустановлеными параметрами для оценки результатов по международным стандартам и нормам
Идентификационные признаки ПО дефектоскопов соответствуют данным, приведенным в таблице 1.
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
1 |
2 |
3 |
4 |
5 |
Программа обработки |
USM 35 |
01.00.20 |
Нет доступа к исполняемому файлу * |
Нет доступа к исполняемому файлу |
Программа обработки |
USM 35 D |
01.01.20 |
Нет доступа к исполняемому файлу * |
Нет доступа к исполняемому файлу |
Программа обработки |
USM 35 DAC |
01.10.21 |
Нет доступа к исполняемому файлу * |
Нет доступа к исполняемому файлу |
Программа обработки |
USM 35 DACD |
01.11.21 |
Нет доступа к исполняемому файлу * |
Нет доступа к исполняемому файлу |
Программа обработки |
USM 35 S |
01.20.21 |
Нет доступа к исполняемому файлу * |
Нет доступа к исполняемому файлу |
1 |
2 |
3 |
4 |
5 |
Программа обработки |
USM35 SD |
01.21.21 |
Нет доступа к исполняемому файлу * |
Нет доступа к исполняемому файлу |
Программа обработки |
USM 35X |
01.00.80 |
Нет доступа к исполняемому файлу * |
Нет доступа к исполняемому файлу |
Программа обработки |
USM 35X D |
01.01.80 |
Нет доступа к исполняемому файлу * |
Нет доступа к исполняемому файлу |
Программа обработки |
USM 35X DAC |
01.10.80 |
Нет доступа к исполняемому файлу * |
Нет доступа к исполняемому файлу |
Программа обработки |
USM 35X DACD |
01.11.80 |
Нет доступа к исполняемому файлу * |
Нет доступа к исполняемому файлу |
Программа обработки |
USM 35X S |
01.20.80 01.20.90 |
Нет доступа к исполняемому файлу * |
Нет доступа к исполняемому файлу |
Программа обработки |
USM 35X SD |
01.21.80 |
Нет доступа к исполняемому файлу * |
Нет доступа к исполняемому файлу |
* ПО прошивается в память прибора при изготовлении. Доступ к файловой системе имеют исключительно сервисные инженеры фирмы-производителя. Защита программного обеспечения дефектоскопов от непреднамеренных и преднамеренных изменений соответствует уровню А согласно МИ 3286-2010. | ||||||||||||||||||||||
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель дефектоскопа способом наклеивания этикетки. Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации «Дефектоскопы ультразвуковые портативные USM35 Х, USM35 Х DAC, USM35 Х S. Руководство по эксплуатации». Техническая документация фирмы GE Sensing & Inspection Technologies GmbH, Германия. Основные средства поверки: 1. Генератор сигналов сложной формы AFG 3022. Синусоидальный сигнал от 1 кГц до 20МГц, диапазон напряжений от 10 мВ до 10 В, погрешность ±(1 % от величины + 1 мВ), амплитудная неравномерность (до 5 МГц) ±0,15 дБ, (от 5 до 20 МГц) ±0,3 дБ; 2. Осциллограф цифровой Tektronix TDS-2012B. Диапазон измеряемых размахов напряжений импульсных радиосигналов от 10 мВ - до 10 В. Пределы относительной погрешности измерения напряжений ± 3 %; 3. Контрольные образцы №2 и №3 из комплекта КОУ-2. Контрольный образец №2: высота 59 мм, боковые цилиндрические отверстия диаметром 2 и 6 мм. Контрольный образец №3: радиус цилиндрической поверхности 55 мм. Принцип действия дефектоскопов основан на возбуждении ультразвуковых колебаний (УЗК) в материале контролируемого объекта и приеме ультразвуковых колебаний, отраженных от дефектов и границ материалов. Принятый сигнал регистрируется и обрабатывается процессором электронного блока. Электронный блок определяет, запоминает и выдает на дисплей параметры сигнала, координаты дефекта или значение толщины. Дефектоскопы обеспечивают различные режимы измерения (от нуля до первого эхо-сигнала, по многократным отражениям, по фронту или пику импульса и пр.), автоматический расчет и индикацию местоположения дефекта при наклонном прозвучивании. Предусмотрена возможность запоминания до 800 блоков данных с изображениями на экране и параметрами настройки, работа с принтером и компьютером. Дефектоскопы выполнены в виде малогабаритного электронного блока с дисплеем и клавиатурой. К электронному блоку посредством кабеля подсоединяется ультразвуковой преобразователь. Фотография общего вида дефектоскопов приведена на рисунке 1. Дефектоскопы USM35 Х - это приборы в стандартном исполнении предназначенные для решения универсальных задач ультразвукового контроля. В дефектоскопах USM35 Х DAC добавлена возможность построения нескольких кривых амплитуда - расстояние (АРК) для оценки несплошностей по международным нормам. В дефектоскопах USM35 Х S предусмотрено использование оценки дефектов как по кривой амплитуда - расстояние (АРК), так и по диаграммам амплитуда-расстояние-диаметр (АРД). Рисунок 1 - Общий вид дефектоскопов Таблица 3 № Наименование Кол-во 1 Электронный блок дефектоскопа 1 шт. 2 Блок питания с сетевым кабелем 1 шт. 3 Кейс 1 шт. 4 Ультразвуковые преобразователи типа B..S, MB..S, K..G, K..N, K..K, G..N, G..KB, G..K, B..F, MB..F, RHP, G..MN, DFR, K-PEN, SEB, MSEB, WB, WK, SWB, SWK, ADP, FDU, SWS, AWS, MWB, MWK, MSW-QC, MSWS, VS, VRY, VSY фирмы GE Sensing & Inspection Technologies GmbH * 6 Руководство по эксплуатации 1 экз. 7 Методика поверки 1 экз. * Тип и количество в соответствии с заказом потребителя Таблица 2 | ||||||||||||||||||||||
Наименование характеристики |
Значение | |||||||||||||||||||||
Номинальные значения установки амплитуды зондирующих импульсов, В |
минус 139; минус 216; минус 224; минус 315 | |||||||||||||||||||||
Допускаемое отклонение установки амплитуды зондирующих импульсов, % |
± 10 | |||||||||||||||||||||
Диапазоны рабочих частот, МГц |
от 0,2 до 1,0; от 0,5 до 4,0; от 0,8 до 8,0; от 2 до 20 | |||||||||||||||||||||
Диапазон измерения временных интервалов для продольной звуковой волны по стали, мкс |
от 0,1 до 3500 | |||||||||||||||||||||
Пределы допускаемой абсолютной погрешности измерения временных интервалов, мкс |
± 1 | |||||||||||||||||||||
Пределы допускаемой абсолютной погрешности измерения амплитуды сигнала, дБ |
±0,5 | |||||||||||||||||||||
Диапазон регулировки скорости звука, м/с |
от 1000 до 15000 | |||||||||||||||||||||
Дискретность установки скорости звука, м/с |
1 | |||||||||||||||||||||
Диапазон регулировки смещения изображения, мм |
от минус 10 до плюс 1000 | |||||||||||||||||||||
Диапазон регулировки усиления, дБ |
от 10 до 110 | |||||||||||||||||||||
Дискретность регулировки усиления, дБ |
0,5; 1,0; 2, 6 | |||||||||||||||||||||
Допускаемое отклонение установки усиления, дБ |
±(0,2 + 0,01 • N), где N - усиление, установленное на дефектоскопе, дБ | |||||||||||||||||||||
Разрешающая способность при измерении координат дефектов и толщины, мм
|
0,01 0,1 1,0 |
Наименование характеристики |
Значение |
Пределы допускаемой относительной погрешности измерения координат дефектов, % |
± 5 |
Пределы допускаемой относительной погрешности измерения толщины или глубины залегания дефектов, % |
± 5 |
Г абаритные размеры, мм, не более |
105 х 255 х 176 |
Масса с батареями питания, кг, не более |
2,2 |
Питание:
|
от 8,6 до 13 от 85 до 265 |
Потребляемая мощность, Вт |
от 5,5 до 8 |
Условия эксплуатации:
|
от минус 20 до плюс 60 до 95 (без конденсации) |
