Твердомеры представляют собой портативные приборы, состоящие из электронного блока, динамических и ультразвуковых датчиков.

Принцип работы твердомера с динамическим датчиком основан на измерении отношения скоростей индентора при падении и отскоке от поверхности контролируемого изделия. Отношение скоростей индентора при падении и отскоке определяет твердость материала. Индентор, расположенный в динамическом датчике, представляет собой ударный элемент с твердосплавным сферическим наконечником.

Принцип работы твердомера с ультразвуковым датчиком основан на изменении резонансной частоты датчика при внедрении индентора в контролируемое изделие. Изменение частоты определяет твердость материала. Индентор, расположенный в ультразвуковом датчике, представляет собой металлический стержень, на конце которого закреплена алмазная пирамида Виккерса с углом между гранями 136 градусов.

Твердомер может комплектоваться различными датчиками ультразвукового типа: MIC 201-A (ручной датчик с нагрузкой 9,8 Н), MIC 205-A (ручной датчик с нагрузкой 49 Н), MIC 2010-A (ручной датчик с нагрузкой 98 Н), MIC 211-A (моторный датчик с нагрузкой 9,8 Н), MIC 2101-A (моторный датчик с нагрузкой 0,98 Н), MIC 2103-A (моторный датчик с нагрузкой 2,9 Н); а также датчиками динамического типа: Dyna D (шарик из вольфрама карбида 03 мм), Dyna G (шарик из вольфрама карбида 05 мм), Dyna E (ударное устройство с алмазным индентором).

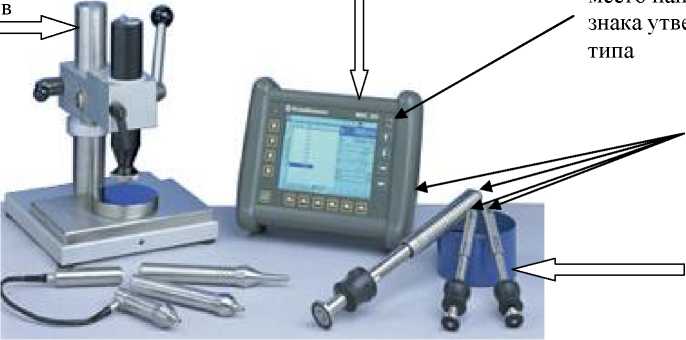

Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.

место нанесения знака утверждения типа

электронный блок

места расположения пломб

датчики

Рисунок 1 - Внешний вид твердомеров

В комплект поставки входят:

твердомер портативный комбинированный MIC 20 в составе..........................1 шт.;

• - электронный блок MIC 20......................................................................................1 шт.;

• - датчик ультразвуковой ручной MIC. 201-А.........................................................1 шт.;

• - датчик ультразвуковой ручной MIC.205-А.........................................................1 шт.;

• - датчик ультразвуковой ручной MIC. 2010-А.......................................................1 шт.;

• - датчик ультразвуковой моторный MIC 211-А....................................................1 шт.;

• - датчик ультразвуковой моторный MIC 2103-А..................................................1 шт.;

• - датчик ультразвуковой моторный MIC 2101-А__________________________________________________1 шт.;

• - датчик динамический Dyna D________________________________________________________________________________1 шт.;

• - датчик динамический Dyna E (по заказу)____________________________________________________________1 шт.;

• - датчик динамический Dyna G (по заказу)............................................................1 шт.;

сетевой адаптер ...................................................................................................1 шт.;

вспомогательные принадлежности..........................................................................1 шт.;

руководство по эксплуатации..................................................................................1 экз.;

методика поверки.......................................................................................................1 экз.

Метрологические характеристики твердомеров при работе с ультразвуковыми датчиками приведены в таблице 2.

Таблица 2

Метрологические характеристики твердомеров при работе с динамическими датчиками приведены в таблице 3.

Таблица 3

Рабочие условия применения: температура воздуха, °С...................................................................................... от 0 до 50;

относительная влажность воздуха, при 25 ^оС, %, не более

атмосферное давление, кПа.......................................................от 84 до 106,7.

Напряжение питания, В: внешнее через адаптер от сети переменного тока (100-240) B

внутреннее от блока металлгидритных аккумуляторов MIC 20-BAT

Габаритные размеры электронного блока, мм, не более длина

ширина

высота

Масса, кг, не более
