Номер по Госреестру СИ: 55212-13
55212-13 Твердомеры портативные динамические
(DynaMIC, DynaMIC DL)
Назначение средства измерений:
Твердомеры портативные динамические DynaMIC, DynaMIC DL (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса, Роквелла, Бринелля и Шора D.
Внешний вид.
Твердомеры портативные динамические
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 14.08.2024
Номер записи -
ID в реестре СИ - 367763
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Твердомер портативный динамический DynaPOCKET, Твердомер портативный динамический DynaMIC DL, Твердомер портативный динамический DynaMIC, нет данных, MIC 10, MIC 10DL, DynaMIC, DynaMIC DL, DynaMIC DL датчик Dyna E № 34588 600, DynaMIC DL, DynaMIC (за 1 датчик), DynaMIC, Dyna-MIC, Dyna MIC DL, DYNA MIC DL, DinaMIC,
Производитель
Изготовитель - Фирма "GE Sensing & Inspection Technologies GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Данный отчет будет полезен для оценки объёмов производства средств измерений по конкретному производителю. Отчет строится в динамике по годам и представлен тремя графиками и таблицей. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретному производителю или группе производителей. В конце отчета приводится таблица с обобщёнными данными с функцией поиска и сортировки по любой из колонок.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за год
- среднее количество поверок в месяц
- среднее количество поверок в год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать производителя СИ или нескольких производителей одновременно (выпадающий список позволяет делать множественный выбор). Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
Статистика
Кол-во поверок - 136
Выдано извещений - 2
Кол-во периодических поверок - 81
Кол-во средств измерений - 40
Кол-во владельцев - 25
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 14866 дн.
Приказы РСТ, где упоминается данный тип СИ
№1212 от 2013.10.16 Об утверждении типов средств измерений (Регистрационный номер в Гос. реестре СИ 55189-55195-13, 32059-13, 55206-55211-13, 35172-13, 55212-55229-13, 30830-13)
№361 от 2006.02.27 О размещении заказов Федерального агентства по техническому регулированию и метрологии для государственных нужд на 2006 год
№445 от 2007.02.22 О размещении заказов федерального агентства по техническому регулированию и метрологии для государственных нужд на 2007 год
№822 от 2019.04.15 О продлении срока действия свидетельств об утверждении типа
Наличие аналогов СИ: Твердомеры портативные динамические (DynaMIC, DynaMIC DL)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
55212-13 Твердомеры портативные динамические (DynaMIC, DynaMIC DL) Фирма "GE Sensing & Inspection Technologies GmbH" (ГЕРМАНИЯ ) |
48841-18 Калибраторы постоянных напряжений и токов (КМ300С-1) Общество с ограниченной ответственностью предприятие "ЗИП-Научприбор" (ООО предприятие "ЗИП-Научприбор") (РОССИЯ Краснодарский край, г. Краснодар, ул. Московская, 5) |
|
55212-13 Твердомеры портативные динамические (DynaMIC, DynaMIC DL) Фирма "GE Sensing & Inspection Technologies GmbH" (ГЕРМАНИЯ ) |
48898-12 Твердомеры портативные динамические (ТКМ-359) ООО "НПП "Машпроект" (РОССИЯ г. Санкт-Петербург) |
Все средства измерений ООО "НПП "Машпроект"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
31425-12 29.06.2017 |
Дефектоскопы ультразвуковые портативные, USM35 X, USM35 X DAC, USM35 X S Фирма "GE Sensing & Inspection Technologies GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
35172-13 14.08.2024 |
Твердомеры портативные комбинированные, MIC 20 Фирма "GE Sensing & Inspection Technologies GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
39296-08 01.12.2013 |
Дефектоскопы ультразвуковые, USD 30 Фирма "GE Sensing & Inspection Technologies GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41199-09 01.09.2014 |
Дефектоскопы ультразвуковые, USIP 40 Rack, USIP 40 Box Фирма "GE Sensing & Inspection Technologies GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
47409-11 |
Система ультразвукового контроля, RWP-VIS Фирма "GE Sensing & Inspection Technologies GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54726-13 |
Система томографическая, General Electric v|tome|x m 300 Фирма "GE Sensing & Inspection Technologies GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55153-13 14.08.2024 |
Твердомеры портативные динамические, DynaPOCKET Фирма "GE Sensing & Inspection Technologies GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55207-13 14.08.2024 |
Твердомеры портативные, TIV Фирма "GE Sensing & Inspection Technologies GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55211-13 14.08.2024 |
Твердомеры портативные ультразвуковые, MIC 10, MIC 10DL Фирма "GE Sensing & Inspection Technologies GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
55212-13 14.08.2024 |
Твердомеры портативные динамические, DynaMIC, DynaMIC DL Фирма "GE Sensing & Inspection Technologies GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57660-14 11.06.2019 |
Счетчики-расходомеры массовые, Rheonik Фирма "GE Sensing & Inspection Technologies GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
61749-15 01.10.2025 |
Дефектоскопы ультразвуковые портативные, USM 36 Фирма "GE Sensing & Inspection Technologies GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
64427-16 29.06.2026 |
Дефектоскопы ультразвуковые, USLT USB Фирма "GE Sensing & Inspection Technologies GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Бесплатный
Кто поверяет Твердомеры портативные динамические (ТКМ-359)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АЗ-И" (RA.RU.312199) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 11 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| ООО "АНК" (RA.RU.310566) | 7 | 1 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 6 | 0 | 4 | 0 | 6 | 0 | 4 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 9 | 0 | 8 | 0 | 7 | 0 | 7 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 7 | 1 | 0 | 7 | 1 | 5 | 0 | 5 | |
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 7 | 1 | 0 | 6 | 1 | 7 | 0 | 6 | |
| АО "АРКОНИК СМЗ" (RA.RU.310528) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ЦСМ в Липецкой области" (62) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АЗ Инжиниринг" (RA.RU.312199) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АЗ-И" (RA.RU.312199) | 22 | 3 | 0 | 20 | 0 | 18 | 0 | 18 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311251) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Якутский ЦСМ» (RA.RU.311545) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Хабаровский ЦСМ» (RA.RU.311273) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова» (RA.RU.311232) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| Филиал АО «Концерн Росэнергоатом» - Белоярская атомная станция (1744) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ИВИМЕТ" (RA.RU.314313) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Твердомеры портативные динамические (ТКМ-359)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Липецкий ЦСМ Липецкая область |
2876 | 3788 |
|
ФБУ Пермский ЦСМ Пермский край |
2320 | 3788 |
|
ФБУ Ростовский ЦСМ Ростовская область |
2173 | 3788 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
1800 | 3788 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
1600 | 3788 |
Программное обеспечение
Встроенное программное обеспечение (ПО) используется для управления твердомером, а также для визуального отображения, хранения и статистической обработки результа-
тов измерений.
Идентификационные признаки (данные) ПО приведены в таблице 1. Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (Контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Программное обеспечение для твердомеров портативных динамических DynaMIC, DynaMIC DL |
DynaMIC |
v 01.01.05 и выше |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийТвердомеры портативные динамические DynaMIC, DynaMIC DL. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к твердомерам портативным динамическим DynaMIC, DynaMIC DLГОСТ 8.062-85 «Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля».
ГОСТ 8.064-94 «Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер Роквелла».
ГОСТ 8.063-2007 «Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса».
ГОСТ 8.516-2001 «Государственная поверочная схема для средств измерений твёрдости металлов по шкале Шора D».
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу DynaMIC-01 МП «Твердомеры портативные динамические DynaMIC, DynaMIC DL. Методика поверки», утверждённому руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в июле 2013 г.
Основные средства поверки: эталонные меры твёрдости 2 разряда типа МТР, МТБ, МТВ по ГОСТ 9031 - 75 и МТШ по ГОСТ 8.426-81.
Изготовитель
Фирма «GE Sensing & Inspection Technologies GmbH», Германия.Адрес: GE Sensing & Inspection Technologies GmbH, Robert-Bosch-Str. 3, 50354 H urth, Germany.
Тел.: +49 (0) 2233 - 601 111
Факс: +49 (0) 2233 - 601 402
E-mail: Hotline@Krautkramer.de
Заявитель
Общество с ограниченной ответственностью «ДжиИ РУС»Юридический адрес: 123317, Москва, Пресненская наб., 10
Тел.: (495) 739-68-11
Факс: (495) 739-68-01
E-mail: rifat.zakiev@ge.com
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»).Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail: office@vniiftri. ru
Твердомеры представляют собой портативные приборы, состоящие из электронного блока и динамического датчика.
Принцип действия твердомеров основан на измерении отношения скоростей индентора при падении и отскоке от поверхности контролируемого изделия. Отношение скоростей индентора при падении и отскоке определяет твердость материала. Индентор, расположенный в динамическом датчике, представляет собой ударный элемент с твердосплавным сферическим наконечником.
Твердомеры DynaMIC DL комплектуются магнитной картой, обеспечивающей встроенную память данных.
Доступ к метрологически значимой части ограничен конструкцией твердомеров.

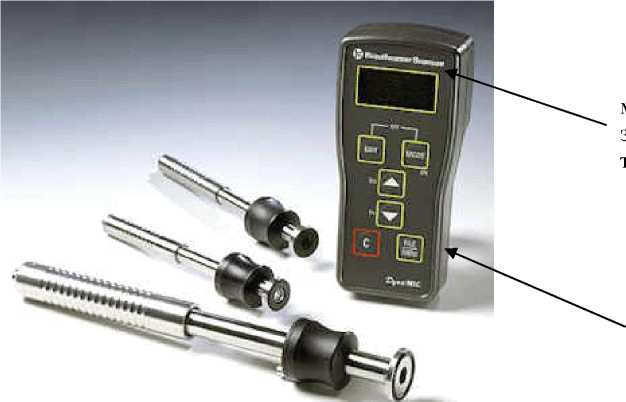

Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.
место нанесения знака утверждения типа
место расположения пломб
Рисунок 1 - Внешний вид твердомеров
В комплект поставки входят:
электронный блок DynaMIC или DynaMIC DL (по заказу).................................1 шт.;
датчик динамический D.............................................................................................1 шт.;
датчик динамический E (по заказу).........................................................................1 шт.;
датчик динамический G (по заказу)........................................................................1 шт.;
аккумуляторы типа 316.............................................................................................2 шт.;
магнитная карта для Dyna MIC DL...........................................................................1 шт.;
вспомогательные принадлежности..........................................................................1 шт.;
руководство по эксплуатации__________________________________________________________________________________1 экз.;
методика поверки.......................................................................................................1 экз.
Метрологические характеристики твердомеров приведены в таблице 2: Таблица 2
|
Диапазон измерений твёрдости по шкалам |
Пределы допускаемых абсолютных погрешностей твердомеров | |
|
Роквелла С |
(22 - 68) HRC |
± 2 HRC |
|
Роквелла В |
(35 - 100) HRB |
± 4 IIRH |
|
Бринелля |
(75 - 650) HB (HBW) |
± 12 HB (HBW) |
|
Виккерса |
(75 - 1000) HV |
± 15 HV |
|
Шора D |
(23 - 100) HSD |
± 3 HSD |
Рабочие условия применения:
температура воздуха, °С......................................................................... от минус 15 до 50;
относительная влажность воздуха, при 25 оС, %, не более ...........................................80;
атмосферное давление, кПа.......................................................от 84 до 106,7.
Напряжение питания - от 2-х элементов типа миньон (типа 316), B...........................3
Габаритные размеры, мм, не более:
электронного блока
динамического датчика
диаметр,
длина кабеля, соединяющего датчик
Масса, кг, не более
.................................................................................................................0,3.
