Номер по Госреестру СИ: 57417-14
57417-14 Генераторы шума цифровые
(DNG 7500)
Назначение средства измерений:
Генераторы шума цифровые DNG 7500 (далее по тексту - ГШ) предназначены для воспроизведения шумового сигнала (шумоподобной помехи).
Внешний вид.
Генераторы шума цифровые
Рисунок № 1
Внешний вид.
Генераторы шума цифровые
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 26.05.2019
Номер записи - 147871
ID в реестре СИ - 370271
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "Wireless Telecom Group, Inc. Noisecom"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1211 от 2023.06.13 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Строительные материалы и изделия" (ТК 144)
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: Генераторы шума цифровые (DNG 7500)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Wireless Telecom Group, Inc. Noisecom"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
56933-14 28.03.2019 |
Генераторы шума, NC 346C Фирма "Wireless Telecom Group, Inc. Noisecom" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
56934-14 28.03.2019 |
Генераторы шума, NC 346Е Фирма "Wireless Telecom Group, Inc. Noisecom" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57411-14 26.05.2019 |
Генераторы шума программируемые, UFX9937 Фирма "Wireless Telecom Group, Inc. Noisecom" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57412-14 26.05.2019 |
Генераторы шума, NC346B Фирма "Wireless Telecom Group, Inc. Noisecom" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57415-14 26.05.2019 |
Генераторы шума, NC346D Фирма "Wireless Telecom Group, Inc. Noisecom" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57416-14 26.05.2019 |
Генераторы шума, NC346А Фирма "Wireless Telecom Group, Inc. Noisecom" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57417-14 26.05.2019 |
Генераторы шума цифровые, DNG 7500 Фирма "Wireless Telecom Group, Inc. Noisecom" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
Отчет представляет собой выгрузку большого количества обработанных данных по поверкам за выбранный год. Данные выружаются в текстовый файл формата CSV в кодировке windows-1251 с разделителем ";"
Выгрузки могут иметь бльшой размер и включать до 1 миллиона строк.
Структура данных имеет следующий вид:
- Наименование организации-поверителя
- Номер аттестата аккредитации
- Номер типа СИ ФРШИН
- Наименование типа СИ
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности
- Количество поверок для юр. лиц
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Кто поверяет Генераторы шума цифровые (DNG 7500)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Генераторы шума цифровые (DNG 7500)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Работа генераторов осуществляется под управлением программного обеспечения (ПО) «Operating software».
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
|
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатора ПО |
|
Operating software |
2.223 |
ML2E7H831500231D9 2B5C5F023F612U |
MD5 |
Метрологически значимая часть ПО ГШ и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «C» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типа» приведены на рисунках 1, 2.
*

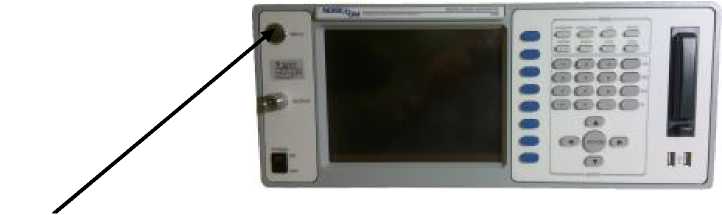

* - место для нанесения наклейки «Знак утверждения типа » Рисунок 1
** - место пломбировки от несанкционированного доступа Рисунок 2
Программное обеспечениеРабота генераторов осуществляется под управлением программного обеспечения (ПО) «Operating software».
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
|
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатора ПО |
|
Operating software |
2.223 |
ML2E7H831500231D9 2B5C5F023F612U |
MD5 |
Метрологически значимая часть ПО ГШ и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «C» по МИ 3286-2010.
Метрологические и технические характеристики
Метрологические и технические характеристики ГШ приведены в таблице 1.
Таблица 1
|
Наименование параметра или характеристики |
Значение характеристики |
|
Диапазон рабочих частот, МГц |
от 0,5 до 70 |
|
Выходная мощность, дБмВт, не менее |
0 |
|
КСВН выхода, не более |
1,5 |
|
Тип соединителя СВЧ выхода |
N (75 Ом), розетка |
|
Напряжение питания, В |
220 ± 22 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
438x178x540 |
|
Масса, кг, не более |
11,7 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С |
20 ± 5 |
|
относительная влажность воздуха при температуре 20 °С, % |
до 80 |
|
атмосферное давление, мм рт. ст. |
от 626 до 795 |
наносится типографским способом на титульный лист эксплуатационной документации и на корпус ГШ в виде голографической наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Генераторы шума цифровые DNG 7500. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к генераторам шума цифровым DNG 7500
-
1. МИ 2171-91. Рекомендация. Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений спектральной плотности мощности шумового радиоизлучения в диапазоне 0,002-178,3 ГГц.
-
2. Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу МП 57417-14 «Инструкция. Генераторы шума цифровые DNG 7500 фирмы «WIRELESS TELECOM GROUP, INC. Noisecom», США. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 17 февраля 2014 г.
Основные средства поверки:
-
- комплект для измерений соединителей коаксиальный КИСК-7 (Рег. № 9864-85), пределы допускаемой абсолютной погрешности измерений ±0,02 мм;
-
- анализатор цепей векторный N5061B (Рег.№ 47220-11), диапазон рабочих частот от 100 кГц до 3 ГГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения в диапазоне частот от 100 кГц до 10 МГц ± (0,3-2,0) дБ, в диапазоне частот от 10 МГц до 3 ГГц ± (0,4-3,3) дБ;
-
- анализатор спектра E4440A (Рег.№ 35425-07), диапазон частот от 3 Гц до 26,5 ГГц, пределы допускаемой абсолютной погрешности измерений частоты (на частоте 1 ГГц) ±100 Гц, неравномерность АЧХ от 3 Гц до 3 ГГц ±0,38 дБ, значение среднего уровня собственного шума минус 153 дБм, значение фазового шума при отстройке на 10 кГц минус 118 дБц/Гц, пределы допускаемой абсолютной погрешности измерений уровня ± 0, 17 дБ, пределы допускаемой абсолютной погрешности, обусловленной переключением полос пропускания ±0,05 дБ.
Изготовитель
Фирма «WIRELESS TELECOM GROUP, INC. Noiseoom», США.
Адрес: 25 Eastmans Road, Parsippany, NJ 07054, USA. Телефон: +1 (973) 386-9696, факс: +1 (973) 386-9191. Сайт: http://www.noisecom.com.
Заявитель
Общество с ограниченной ответственностью «CeртCE» (ООО «CeртCE»).
Юридический (почтовый) адрес: 125315, г. Москва, ул. Часовая, д. 24, стр. 2, офис 310. Телефон/факс: (459) 505-41-28.
E-mail: info@certce.ru, http://www.certce.ru.
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Главный научный метрологический центр Министерства обороны Российской Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»).Юридический (почтовый) адрес: 141006, Московская область, г. Мытищи, ул. Комарова, 13.
Телефон (495) 583-99-23; факс: (495) 583-99-48.
Конструктивно ГШ выполнен в виде моноблока, внутри которого размещены цифровой генератор сигналов произвольной формы, усилитель и программируемый аттенюатор. На лицевой панели ГШ имеется цветной дисплей для отображения информации о режимах работы ГШ, значениях вводимых параметров и клавишная панель для управления. ГШ имеет коаксиальный выход с соединителем N тип (розетка) 50 Ом.
В ГШ предусмотрены режимы ручного и дистанционного управления . Ручное управление осуществляется с помощью клавишной панели, обеспечивающей возможность полного локального управления ГШ, а дистанционное управление осуществляется посредством интерфейса Ethernet. В ГШ имеется возможность просмотра формы спектра генерируемого шумового сигнала, а также программируемая ширина полосы частот.
Принцип действия ГШ основан на генерации шумоподобного сигнала с помощью цифрового генератора сигналов произвольной формы со следующими устанавливаемыми пользователем параметрами: значения начальной и конечной частоты; уровни сигнала в начальной и конечной частотах.
Внешний вид ГШ, место пломбировки от несанкционированного доступа и обозначение места для размещения наклейки «Знак утверждения типа» приведены на рисунках 1, 2.
*
* - место для нанесения наклейки «Знак утверждения типа » Рисунок 1

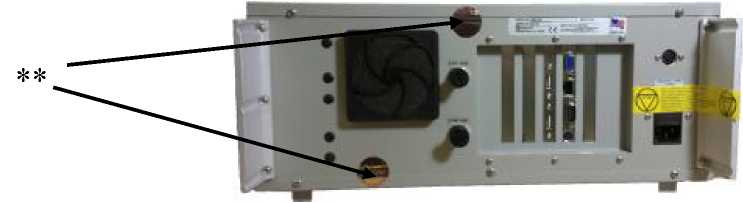

** - место пломбировки от несанкционированного доступа Рисунок 2
ГШ приведены в таблице 1.
Таблица 1
|
Наименование параметра или характеристики |
Значение характеристики |
|
Диапазон рабочих частот, МГц |
от 0,5 до 70 |
|
Выходная мощность, дБмВт, не менее |
0 |
|
КСВН выхода, не более |
1,5 |
|
Тип соединителя СВЧ выхода |
N (75 Ом), розетка |
|
Напряжение питания, В |
220 ± 22 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
438x178x540 |
|
Масса, кг, не более |
11,7 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С |
20 ± 5 |
|
относительная влажность воздуха при температуре 20 °С, % |
до 80 |
|
атмосферное давление, мм рт. ст. |
от 626 до 795 |
