Номер по Госреестру СИ: 57416-14
57416-14 Генераторы шума
(NC346А)
Назначение средства измерений:
Генераторы шума NC 346А (далее по тексту - ГШ) предназначены (при работе c измерителями коэффициента шума, анализаторами спектра в режиме измерений коэффициента шума) для воспроизведения шумового сигнала с известным значением спектральной плотности мощности.
Внешний вид.
Генераторы шума
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 26.05.2019
Номер записи - 147870
ID в реестре СИ - 370270
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных, Без модификации, NC346А, NC 346A опция 4,
Производитель
Изготовитель - Фирма "Wireless Telecom Group, Inc. Noisecom"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 39
Выдано извещений - 2
Кол-во периодических поверок - 30
Кол-во средств измерений - 5
Кол-во владельцев - 8
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1211 от 2023.06.13 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Строительные материалы и изделия" (ТК 144)
Наличие аналогов СИ: Генераторы шума (NC346А)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
57416-14 Генераторы шума (NC346А) Фирма "Wireless Telecom Group, Inc. Noisecom" (СОЕДИНЕННЫЕ ШТАТЫ ) |
52705-13 Генераторы шума (ГШМ2-18, ГШМ2-20) Акционерное общество «Научно-производственная фирма «МИКРАН» (АО «НПФ «МИКРАН») (РОССИЯ г. Томск) |
Все средства измерений Акционерное общество «Научно-производственная фирма «МИКРАН» (АО «НПФ «МИКРАН»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
56933-14 28.03.2019 |
Генераторы шума, NC 346C Фирма "Wireless Telecom Group, Inc. Noisecom" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
56934-14 28.03.2019 |
Генераторы шума, NC 346Е Фирма "Wireless Telecom Group, Inc. Noisecom" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57411-14 26.05.2019 |
Генераторы шума программируемые, UFX9937 Фирма "Wireless Telecom Group, Inc. Noisecom" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57412-14 26.05.2019 |
Генераторы шума, NC346B Фирма "Wireless Telecom Group, Inc. Noisecom" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57415-14 26.05.2019 |
Генераторы шума, NC346D Фирма "Wireless Telecom Group, Inc. Noisecom" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57416-14 26.05.2019 |
Генераторы шума, NC346А Фирма "Wireless Telecom Group, Inc. Noisecom" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57417-14 26.05.2019 |
Генераторы шума цифровые, DNG 7500 Фирма "Wireless Telecom Group, Inc. Noisecom" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
Очень удобный отчет для отслеживания динамики утверждения приказов Росстандартом. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения приказов по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество приказов в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе. В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
Бесплатный
Кто поверяет Генераторы шума (ГШМ2-18, ГШМ2-20)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 11 | 0 | 10 | 1 | 9 | 0 | 9 | ||
| ФБУ «Мордовский ЦСМ» (RA.RU.311375) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 21 | 1 | 0 | 20 | 1 | 20 | 0 | 20 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Генераторы шума (ГШМ2-18, ГШМ2-20)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Нижегородский ЦСМ Нижегородская область |
11687 | 11687 |
Знак утверждения типа
Знак утверждения типа» приведены на рисунке 1.
* - место пломбировки от несанкционированного доступа ** - место для нанесения наклейки «Знак утверждения типа»
Рисунок 1
Метрологические и технические характеристики
Метрологические и технические характеристики ГШ приведены в таблице 2.
Таблица 2
|
Наименование параметра или характеристики |
Значение характеристики |
|
Диапазон рабочих частот, ГГц |
от 0,01 до 18 |
|
Диапазон избыточной относительной спектральной плотности мощности шума (ИОСПМШ), дБ |
от 5 до 7 |
|
Пределы допускаемой погрешности генерируемого уровня ИОСПМШ, дБ |
± 0,5 |
|
КСВН выхода, не более: в диапазоне частот от 0,01 до 5,0 ГГц |
1,15 |
|
в диапазоне частот от 5 до 18 ГГц |
1,25 |
|
Напряжение питания, В |
28 ± 1 |
|
Потребляемый ток (в режиме непрерывной генерации), мА, не более |
30 |
|
абаритные размеры (длинахширинахвысота), мм, не более |
99х21х31 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С |
20 ± 5 |
|
относительная влажность воздуха при температуре 20 °С, % |
до 80 |
|
атмосферное давление, мм рт. ст. |
от 626 до 795 |
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации и на корпус ГШ в виде голографической наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Генераторы шума NC 346А. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к генераторам шума NC 346А
-
1. МИ 2171-91 Рекомендация. Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений спектральной плотности мощности шумового радиоизлучения в диапазоне 0,002-178,3 ГГц.
-
2. Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу МП 57416-14 «Инструкция. Генераторы шума NC 346А фирмы «WIRELESS TELECOM GROUP, INC. Noiseeom». США. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 17 февраля 2014 г.
Основные средства поверки:
-
- измеритель коэффициента шума Agilent N8975A (Рег. № 37178-08), диапазон частот от 10 МГц до 26,5 ГГц, диапазон измерений коэффициента шума от 0 до 30 дБ, пределы допускаемой погрешности измерений коэффициента шума ± 0,15 дБ;
-
- генератор шума Agilent N4000A (Рег. № 37180-08), диапазон частот от 10 МГц до 18 ГГц, уровень ИОСПМШ от 4,5 до 6,5 дБ, пределы допускаемой погрешности уровня ИОСПМШ в диапазонах частот от 0,01 до 1,5 ГГц ± 0,16 дБ, от 1,5 до 3,0 ГГц ± 0,15 дБ, от 3 до 7 ГГц ± 0,16 дБ, от 7 до 18 ГГц ± 0,18 дБ;
-
- анализатор цепей векторный N5242A (Рег. № 37230-08), диапазон рабочих частот от 10 МГц до 26,5 ГГц, пределы допускаемой погрешности измерений модуля коэффициента отражения ± 1,5 дБ;
-
- вольтметр универсальный В7-54/2 (Рег. № 15250-12), диапазон измерений напряжения
постоянного тока ± 200 В, пределы допускаемой абсолютной погрешности ±(0,005% U+2), где U - измеренное напряжение, В; диапазон измерений силы постоянного тока от 0 до 1 А, пределы допускаемой абсолютной погрешности ±(0,025% I+100),
где I - сила постоянного тока, А;
-
- источник питания постоянного тока Б5-75 (Рег. № 21569-01), диапазон выходного напряжения от 0 до 50 В, диапазон выходного тока от 0 до 5 А, пределы допускаемой погрешности индикации выходного напряжения ± 0,5 В, пределы допускаемой погрешности индикации силы тока ± 0,05 А;
-
- комплект для измерений соединителей коаксиальный КИСК-3,5 (Рег. № 9865-85), пределы допускаемой абсолютной погрешности измерений ±0,02 мм;
-
- комплект для измерений соединителей коаксиальный КИСК-7 (Рег. № 9864-85), пределы допускаемой абсолютной погрешности измерений ±0,02 мм.
Изготовитель
Фирма «WIRELESS TELECOM GROUP, INC. Noisecom», США.
Адрес: 25 Eastmans Road, Parsippany, NJ 07054, USA.
Телефон: +1 (973) 386-9696, факс: +1 (973) 386-9191.
Сайт: http://www.noisecom.com.
Заявитель
Общество с ограниченной ответственностью «CepTCE» (ООО «CepTCE»).
Юридический (почтовый) адрес: 125315, г. Москва, ул. Часовая, д. 24, стр. 2, офис 310.
Телефон/факс: (459) 505-41-28.
E-mail: info@certce.ru, http://www.certce.ru.
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Главный научный метрологический центр Министерства обороны Российской Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»).
Юридический (почтовый) адрес: 141006, Московская область, г. Мытищи,
ул. Комарова, 13.
Телефон (495) 583-99-23; факс: (495) 583-99-48.
Конструктивно ГШ представляют собой сборку, состоящую из схемы стабилизации тока, обеспечивающей режим работы лавинно-пролетного диода (ЛПД), генераторной секции, которая включает в себя ЛПД и согласующую цепь, аттенюатора для обеспечения необходимого уровня и равномерности спектра шумового сигнала, а также малого и практически неизменного коэффициента отражения выхода генератора во включенном и выключенном состояниях, заключенную в общий корпус.
Принцип действия ГШ основан на использовании эффекта возникновения шумового сигнала при электрическом пробое p-n перехода твердотельного ЛПД. ГШ могут работать как в непрерывном , так и в импульсном режиме при питании от внешнего источника постоянного или импульсного напряжения через соединитель типа BNC-розетка.
ГШ имеют пять модификаций, которые отличаются друг от друга исполнением выходных СВЧ разъемов. Модификации приведены в таблице 1.
Таблица 1
|
Наименование модификаций |
Тип соединителя СВЧ выхода |
|
NC 346А |
SMA (вилка) |
|
NC 346А прецизионный |
APC 3.5 (вилка) |
|
NC 346А опция 1 |
N(вилка) |
|
NC 346А опция 2 |
APC 7 |
|
NC 346А опция 4 |
N(розетка) |

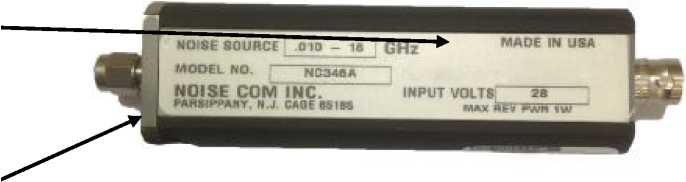

Внешний вид ГШ, место пломбировки от несанкционированного доступа и обозначение места для размещения наклейки «Знак утверждения типа» приведены на рисунке 1.
* - место пломбировки от несанкционированного доступа ** - место для нанесения наклейки «Знак утверждения типа»
Рисунок 1
Комплект поставки включает:
-
- генератор шума одной из опций NC 346А, NC 346А прецизионный, NC 346А опция 1, NC 346А опция 2, NC 346А опция 4 - 1 шт.;
-
- эксплуатационная документация - 1 к-т;
-
- методика поверки- 1 бр.
ГШ приведены в таблице 2.
Таблица 2
|
Наименование параметра или характеристики |
Значение характеристики |
|
Диапазон рабочих частот, ГГц |
от 0,01 до 18 |
|
Диапазон избыточной относительной спектральной плотности мощности шума (ИОСПМШ), дБ |
от 5 до 7 |
|
Пределы допускаемой погрешности генерируемого уровня ИОСПМШ, дБ |
± 0,5 |
|
КСВН выхода, не более: в диапазоне частот от 0,01 до 5,0 ГГц |
1,15 |
|
в диапазоне частот от 5 до 18 ГГц |
1,25 |
|
Напряжение питания, В |
28 ± 1 |
|
Потребляемый ток (в режиме непрерывной генерации), мА, не более |
30 |
|
абаритные размеры (длинахширинахвысота), мм, не более |
99х21х31 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С |
20 ± 5 |
|
относительная влажность воздуха при температуре 20 °С, % |
до 80 |
|
атмосферное давление, мм рт. ст. |
от 626 до 795 |
