Номер по Госреестру СИ: 56933-14
56933-14 Генераторы шума
(NC 346C)
Назначение средства измерений:
Генераторы шума NC 346C (далее по тексту - ГШ) предназначены (при работе c измерителями коэффициента шума, анализаторами спектра в режиме измерений коэффициента шума) для воспроизведения шумового сигнала с известным значением спектральной плотности мощности.
Внешний вид.
Генераторы шума
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 28.03.2019
Номер записи - 147321
ID в реестре СИ - 369721
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных, NC346C, NC 346C,
Производитель
Изготовитель - Фирма "Wireless Telecom Group, Inc. Noisecom"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "V_20. Поверка по организации в динамике по дням" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по дням и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по дням, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Статистика
Кол-во поверок - 12
Выдано извещений - 2
Кол-во периодических поверок - 11
Кол-во средств измерений - 4
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1850 от 2022.07.29 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Оценка соответствия" (ТК 079)
Наличие аналогов СИ: Генераторы шума (NC 346C)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
56933-14 Генераторы шума (NC 346C) Фирма "Wireless Telecom Group, Inc. Noisecom" (СОЕДИНЕННЫЕ ШТАТЫ ) |
52705-13 Генераторы шума (ГШМ2-18, ГШМ2-20) Акционерное общество «Научно-производственная фирма «МИКРАН» (АО «НПФ «МИКРАН») (РОССИЯ г. Томск) |
Все средства измерений Акционерное общество «Научно-производственная фирма «МИКРАН» (АО «НПФ «МИКРАН»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
56933-14 28.03.2019 |
Генераторы шума, NC 346C Фирма "Wireless Telecom Group, Inc. Noisecom" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
56934-14 28.03.2019 |
Генераторы шума, NC 346Е Фирма "Wireless Telecom Group, Inc. Noisecom" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57411-14 26.05.2019 |
Генераторы шума программируемые, UFX9937 Фирма "Wireless Telecom Group, Inc. Noisecom" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57412-14 26.05.2019 |
Генераторы шума, NC346B Фирма "Wireless Telecom Group, Inc. Noisecom" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57415-14 26.05.2019 |
Генераторы шума, NC346D Фирма "Wireless Telecom Group, Inc. Noisecom" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57416-14 26.05.2019 |
Генераторы шума, NC346А Фирма "Wireless Telecom Group, Inc. Noisecom" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57417-14 26.05.2019 |
Генераторы шума цифровые, DNG 7500 Фирма "Wireless Telecom Group, Inc. Noisecom" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
Справочник содержит сводную информацию из более чем 40 официальных баз данных по организациям, осуществляющим деятельность в области стандартизации, метрологии, аккредитации. Выборка организаций осуществлялась по общероссийскому классификатору видов экономической деятельности (ОКВЭД) по таким кодам видов деятельности как:
- 26.5 Производство контрольно-измерительных и навигационных приборов и аппаратов; производство часов
- 26.51 Производство инструментов и приборов для измерения, тестирования и навигации
- 26.51.8 Производство частей приборов и инструментов для навигации, управления, измерения, контроля, испытаний и прочих целей
- 26.51.7 Производство приборов и аппаратуры для автоматического регулирования или управления
- 71.12.62 Деятельность в области метрологии
- 71.12.64 Государственный контроль (надзор) за соблюдением требований технических регламентов
- 71.12.6 Деятельность в области технического регулирования, стандартизации, метрологии, аккредитации, каталогизации продукции
- 26.51.4 Производство приборов и аппаратуры для измерения электрических величин или ионизирующих излучений
- 26.52 Производство часов
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Название компании (сокращенное); ОГРН, ИНН, ОКВЭД, рег. дата; Юр. адрес; ФИО руководителя; Количество сотрудников; Сайты; Email; Телефон; Выручка, прибыль, руб.
Кто поверяет Генераторы шума (ГШМ2-18, ГШМ2-20)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "УМЗ" (RA.RU.311777) | 3 | 0 | 3 | 1 | 3 | 0 | 3 | |||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 8 | 0 | 8 | 1 | 8 | 0 | 8 | ||
| ФГУП «ВНИИФТРИ» (RA.RU.311478) | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Генераторы шума (ГШМ2-18, ГШМ2-20)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа» приведены на рисунке 1.
* - место пломбировки от несанкционированного доступа ** - место для нанесения наклейки «Знак утверждения типа»
Рисунок 1
Метрологические и технические характеристикиМетрологические и технические характеристики ГШ приведены в таблице 1.
Таблица 1
|
Наименование параметра или характеристики |
Значение характеристики |
|
Диапазон рабочих частот, ГГц |
от 0,01 до 26,5 |
|
Диапазон избыточной относительной спектральной плотности мощности шума (ИОСПМШ), дБ |
от 13 до 17 |
|
Пределы допускаемой абсолютной погрешности генерируемого уровня ИОСПМШ, дБ |
±0,5 |
|
КСВН выхода, не более: | |
|
в диапазоне частот от 0,01 до 5,0 ГГц |
1,15 |
|
в диапазоне частот от 5 до 18 ГГц |
1,25 |
|
в диапазоне частот от 18 до 26,5 ГГц |
1,35 |
|
Напряжение питания, В |
28 ±1 |
|
Потребляемый ток (в режиме непрерывной генерации), мА, |
30 |
|
не более | |
|
Тип соединителя СВЧ выхода |
APC 3.5 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
99х21х31 |
|
Рабочие условия эксплуатации: | |
|
температура окружающего воздуха, °С |
от 10 до 30 |
|
относительная влажность воздуха при температуре 20 °С, % |
до 80 |
|
атмосферное давление, мм рт. ст. |
от 630 до 800 |
Знак утверждения типа средства измерений наносится типографским способом на титульный лист эксплуатационной документации и на корпус ГШ в виде голографической наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийГенераторы шума NC 346С. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к генераторам шума NC 346С
ГОСТ 13317-89. Элементы соединений СВЧ трактов измерительных приборов. Присоединительные размеры.
МИ 2171-91. Рекомендация. Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений спектральной плотности мощности шумового радиоизлучения в диапазоне 0,002-178,3 ГГц.
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 56933-14 «Инструкция. Генераторы шума NC 346С. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 15 июля 2013 г.
Основные средства поверки:
-
- измеритель коэффициента шума Agilent N8975A (Рег. № 37178-08), диапазон частот от 10 МГц до 26,5 ГГц, диапазон измерений коэффициента шума от 0 до 30 дБ, пределы допускаемой абсолютной погрешности измерений коэффициента шума ± 0,15 дБ;
-
- генератор шума Agilent N4002A (Рег. № 37180-08), диапазон частот от 10 МГц до 26,5 ГГц, уровень ИОСПМШ от 12 до 17 дБ, пределы допускаемой абсолютной погрешности генерируемого уровня ИОСПМШ в диапазонах частот от 0,01 до 1,5 ГГц ± 0,15 дБ, от 1,5 до 3,0 ГГц ± 0,13 дБ, от 3 до 7 ГГц ± 0,14 дБ, от 7 до 18 ГГц ± 0,15 дБ, от 18 до 26,5 ГГц ± 0,3 дБ;
-
- анализатор цепей векторный N5242A (Рег. № 37230-08), диапазон рабочих частот от 10 МГц до 26,5 ГГц, пределы допускаемой погрешности измерений модуля коэффициента отражения ± 1,5 дБ;
-
- вольтметр универсальный В7-54/2 (Рег. № 15250-12), диапазон измерений напряжения постоянного тока ± 200 В, пределы допускаемой абсолютной погрешности ±(0,005% U+2), где U - измеренное напряжение, В; диапазон измерений силы постоянного тока от 0 до 1 А, пределы допускаемой абсолютной погрешности ±(0,025% I+100), где I - сила постоянного тока,А;
-
- источник питания постоянного тока Б5-75 (Рег. № 21569-01), диапазон выходного напряжения от 0 до 50 В, диапазон выходного тока от 0 до 5 А, пределы допускаемой погрешности индикации выходного напряжения ± 0,5 В, пределы допускаемой погрешности индикации силы тока ± 0,05 А;
-
- комплект для измерений соединителей коаксиальный КИСК-3,5 (Рег. № 9865-85), пределы допускаемой абсолютной погрешности измерений ±0,02 мм.
Изготовитель
WIRELESS TELECOM GROUP, INC. Noisecom, США.
Адрес: 25 Eastmans Road, Parsippany, NJ 07054, USA.
Телефон: +1 (973) 386-9696, факс: +1 (973) 386-9191.
Сайт: http://www.noisecom.com.
Заявитель
Общество с ограниченной ответственностью «CepTCE» (ООО «CepTCE»), г. Москва.
Юридический (почтовый) адрес: 125315, г. Москва, ул. Часовая, д. 24, стр. 2, офис 310.
Телефон/факс: (459) 505-41-28.
E-mail: info@certce.ru, http://www.certce.ru.
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Главный научный метрологический центр Министерства обороны Российской Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»).
Юридический (почтовый) адрес: 141006, Московская область, г. Мытищи, ул. Комарова, 13.
Телефон (495) 583-99-23; факс: (495) 583-99-48.
Конструктивно ГШ представляют собой сборку, состоящую из схемы стабилизации тока, обеспечивающей режим работы лавинно-пролетного диода (ЛПД), генераторной секции, которая включает в себя ЛПД и согласующую цепь, и аттенюатора для обеспечения необходимого уровня и равномерности спектра шумового сигнала, а также малого и практически неизменного коэффициента отражения выхода генератора во включенном и выключенном состояниях, заключенную в общий корпус.
Принцип действия ГШ основан на использовании эффекта возникновения шумового сигнала при электрическом пробое p-n перехода твердотельного ЛПД. ГШ может работать как в непрерывном , так и в импульсном режиме при питании от внешнего источника постоянного или импульсного напряжения через соединитель типа BNC-розетка.

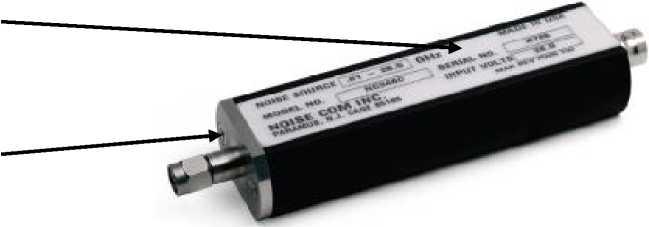

Внешний вид ГШ, место пломбировки от несанкционированного доступа и обозначение места для размещения наклейки «Знак утверждения типа» приведены на рисунке 1.
* - место пломбировки от несанкционированного доступа ** - место для нанесения наклейки «Знак утверждения типа»
Рисунок 1
Комплект поставки включает:
- генератор шума NC 346С - 1 шт .;
-
- эксплуатационная документация - 1 к-т;
-
- методика поверки- 1 бр.
ГШ приведены в таблице 1.
Таблица 1
|
Наименование параметра или характеристики |
Значение характеристики |
|
Диапазон рабочих частот, ГГц |
от 0,01 до 26,5 |
|
Диапазон избыточной относительной спектральной плотности мощности шума (ИОСПМШ), дБ |
от 13 до 17 |
|
Пределы допускаемой абсолютной погрешности генерируемого уровня ИОСПМШ, дБ |
±0,5 |
|
КСВН выхода, не более: | |
|
в диапазоне частот от 0,01 до 5,0 ГГц |
1,15 |
|
в диапазоне частот от 5 до 18 ГГц |
1,25 |
|
в диапазоне частот от 18 до 26,5 ГГц |
1,35 |
|
Напряжение питания, В |
28 ±1 |
|
Потребляемый ток (в режиме непрерывной генерации), мА, |
30 |
|
не более | |
|
Тип соединителя СВЧ выхода |
APC 3.5 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
99х21х31 |
|
Рабочие условия эксплуатации: | |
|
температура окружающего воздуха, °С |
от 10 до 30 |
|
относительная влажность воздуха при температуре 20 °С, % |
до 80 |
|
атмосферное давление, мм рт. ст. |
от 630 до 800 |
