Номер по Госреестру СИ: 57411-14
57411-14 Генераторы шума программируемые
(UFX9937)
Назначение средства измерений:
Генераторы шума программируемые UFX9937 (далее по тексту - ГШ) предназначены (при работе c измерителями коэффициента шума, анализаторами спектра) для воспроизведения шумового сигнала с регулируемым значением спектральной плотности мощности.

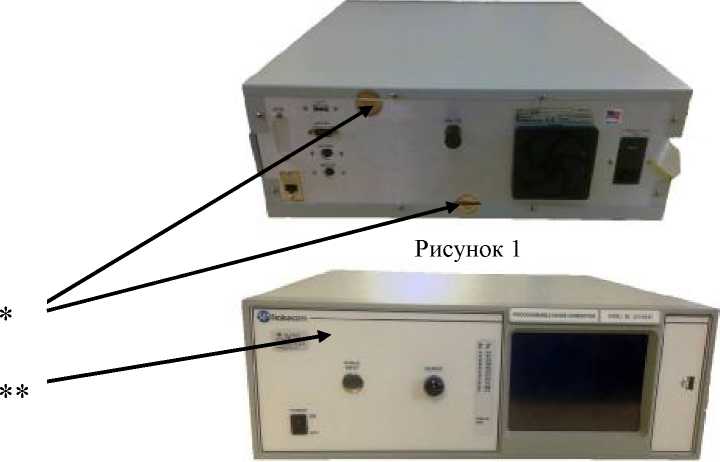

Внешний вид.
Генераторы шума программируемые
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 26.05.2019
Номер записи - 147865
ID в реестре СИ - 370265
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "Wireless Telecom Group, Inc. Noisecom"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Генераторы шума программируемые (UFX9937)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Wireless Telecom Group, Inc. Noisecom"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
56933-14 28.03.2019 |
Генераторы шума, NC 346C Фирма "Wireless Telecom Group, Inc. Noisecom" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
56934-14 28.03.2019 |
Генераторы шума, NC 346Е Фирма "Wireless Telecom Group, Inc. Noisecom" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57411-14 26.05.2019 |
Генераторы шума программируемые, UFX9937 Фирма "Wireless Telecom Group, Inc. Noisecom" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57412-14 26.05.2019 |
Генераторы шума, NC346B Фирма "Wireless Telecom Group, Inc. Noisecom" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57415-14 26.05.2019 |
Генераторы шума, NC346D Фирма "Wireless Telecom Group, Inc. Noisecom" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57416-14 26.05.2019 |
Генераторы шума, NC346А Фирма "Wireless Telecom Group, Inc. Noisecom" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57417-14 26.05.2019 |
Генераторы шума цифровые, DNG 7500 Фирма "Wireless Telecom Group, Inc. Noisecom" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Кто поверяет Генераторы шума программируемые (UFX9937)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ПАО "НПО "Стрела" (РОСС СОБ 3.00177.2014) | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Генераторы шума программируемые (UFX9937)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Работа генераторов осуществляется под управлением программного обеспечения (ПО) «Queue Server».
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
|
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатора ПО |
|
Queue Server |
2.21.3 |
B74ET1362J3K12954S D26AQ32AC6DS69 |
MD5 |
Метрологически значимая часть ПО ГШ и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «C» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типа» приведены на рисунках 1,2.* - места пломбировки от несанкционированного доступа ** - место для нанесения наклейки «Знак утверждения типа»
Рисунок 2
Лист № 2 Всего листов 4 Программное обеспечениеРабота генераторов осуществляется под управлением программного обеспечения (ПО) «Queue Server».
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
|
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатора ПО |
|
Queue Server |
2.21.3 |
B74ET1362J3K12954S D26AQ32AC6DS69 |
MD5 |
Метрологически значимая часть ПО ГШ и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «C» по МИ 3286-2010.
Метрологические и технические характеристикиМетрологические и технические характеристики ГШ приведены в таблице 1.
Таблица 1
|
Наименование параметра или характеристики |
Значение характеристики |
|
Диапазон рабочих частот, МГц |
от 10 до 600 |
|
Минимальное значение избыточной относительной спектральной плотности мощности шума (ИОСПМШ), дБ |
17 |
|
Пределы допускаемой абсолютной погрешности воспроизводи- |
±1,5 |
|
мого уровня ИОСПМШ, дБ | |
|
Тип соединителя СВЧ выхода |
N (75 Ом), розетка |
|
Неравномерность ИОСПМШ, дБ |
±1 |
|
Напряжение питания, В |
220 ± 22 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
438x160x500 |
|
Масса, кг, не более |
11,7 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С |
20 ± 5 |
|
относительная влажность воздуха при температуре 20 °С, % |
до 80 |
|
атмосферное давление, мм рт. ст. |
от 626 до 795 |
наносится типографским способом на титульный лист эксплуатационной документации и на корпус ГШ в виде голографической наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийГенераторы шума программируемые UFX9937. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к генераторам шума программируемым UFX9937
-
1. МИ 2171-91. Рекомендация. Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений спектральной плотности мощности шумового радиоизлучения в диапазоне 0,002-178,3 ГГц.
-
2. Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу МП 57411-14 «Инструкция. Генераторы шума программируемые UFX9937 фирмы «WIRELESS TELECOM GROUP, INC. Noisecom», США. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 10 февраля 2014 г.
Лист № 3 Всего листов 4 Основные средства поверки:
-
- измеритель коэффициента шума Agilent N8975A (Рег. № 37178-08), диапазон частот от 10 МГц до 26,5 ГГц, диапазон измерений коэффициента шума от 0 до 30 дБ, пределы допускаемой абсолютной погрешности измерений коэффициента шума ± 0,15 дБ;
-
- генератор шума Agilent N4001A (Рег. № 37180-08), диапазон частот от 10 МГц до 18 ГГц, уровень ИОСПМШ от 14 до 16 дБ, пределы допускаемой абсолютной погрешности генерируемого уровня ИОСПМШ в диапазонах частот от 0,01 до 1,5 ГГц ± 0,14 дБ;
-
- комплект для измерений соединителей коаксиальный КИСК-7 (Рег. № 9864-85), пределы допускаемой абсолютной погрешности измерений ±0,02 мм.
Изготовитель
Фирма «WIRELESS TELECOM GROUP, INC. Noiseoom», США.
Адрес: 25 Eastmans Road, Parsippany, NJ 07054, USA.
Телефон: +1 (973) 386-9696, факс: +1 (973) 386-9191.
Сайт: http://www.noisecom.com.
Заявитель
Общество с ограниченной ответственностью «CeprnCE» (ООО «CeprnCE»).
Юридический (почтовый) адрес: 125315, г. Москва, ул. Часовая, д. 24, стр. 2, офис 310. Телефон/факс: (459) 505-41-28.
E-mail: info@certce.ru, http://www.certce.ru.
Лист № 4 Всего листов 4
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Главный научный метрологический центр Министерства обороны Российской Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»).
Юридический (почтовый) адрес: 141006, Московская область, г. Мытищи, ул. Комарова, 13.
Телефон (495) 583-99-23; факс: (495) 583-99-48.
Конструктивно ГШ представляет собой моноблок, внутри которого расположены широкополосный источник шумового сигнала, усилитель и программируемый аттенюатор. На лицевой панели ГШ имеется цветной сенсорный дисплей для управления и отображения информации о режимах работы ГШ, значениях вводимых параметров, командах программирования.
В ГШ предусмотрены режимы ручного и дистанционного управления. Ручное управление ГШ осуществляется с помощью сенсорного дисплея, а дистанционное управление ГШ осуществляется посредством интерфейса Ethernet.
ГШ имеет коаксиальный выход с соединителем N типа (розетка) 75 Ом. На задней панели ГШ имеется разъем для подключения внешнего источника сигнала TTL-уровня.
Принцип действия ГШ основан на генерации широкополосного шумового сигнала и его последующем преобразовании (усилении, ослаблении) для обеспечения требуемых характеристик шума.
Внешний вид ГШ, места пломбировки от несанкционированного доступа и место для размещения наклейки «Знак утверждения типа» приведены на рисунках 1,2.
* - места пломбировки от несанкционированного доступа ** - место для нанесения наклейки «Знак утверждения типа»
Рисунок 2
Лист № 2 Всего листов 4ГШ приведены в таблице 1.
Таблица 1
|
Наименование параметра или характеристики |
Значение характеристики |
|
Диапазон рабочих частот, МГц |
от 10 до 600 |
|
Минимальное значение избыточной относительной спектральной плотности мощности шума (ИОСПМШ), дБ |
17 |
|
Пределы допускаемой абсолютной погрешности воспроизводи- |
±1,5 |
|
мого уровня ИОСПМШ, дБ | |
|
Тип соединителя СВЧ выхода |
N (75 Ом), розетка |
|
Неравномерность ИОСПМШ, дБ |
±1 |
|
Напряжение питания, В |
220 ± 22 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
438x160x500 |
|
Масса, кг, не более |
11,7 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С |
20 ± 5 |
|
относительная влажность воздуха при температуре 20 °С, % |
до 80 |
|
атмосферное давление, мм рт. ст. |
от 626 до 795 |
