Номер по Госреестру СИ: 57412-14
57412-14 Генераторы шума
(NC346B)
Назначение средства измерений:
Генераторы шума NC 346B (далее по тексту - ГШ) предназначены (при работе c измерителями коэффициента шума, анализаторами спектра в режиме измерений коэффициента шума) для воспроизведения шумового сигнала с известным значением спектральной плотности мощности.
Внешний вид.
Генераторы шума
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 26.05.2019
Номер записи - 147866
ID в реестре СИ - 370266
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет модификации, NC346В, NC346B прецизионный, NC346B опция 4, NC346B,
Производитель
Изготовитель - Фирма "Wireless Telecom Group, Inc. Noisecom"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.
Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.
Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.
Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Примечание!
Добавлены следующие фильтры:- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)
Статистика
Кол-во поверок - 40
Выдано извещений - 1
Кол-во периодических поверок - 25
Кол-во средств измерений - 22
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2703 от 2019.11.14 О переоформлении и продлении срока действия свидетельства № 57412 об утверждении типа средства измерений "Дозиметры индивидуальные программируемые RAD-62S"
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: Генераторы шума (NC346B)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
57412-14 Генераторы шума (NC346B) Фирма "Wireless Telecom Group, Inc. Noisecom" (СОЕДИНЕННЫЕ ШТАТЫ ) |
52705-13 Генераторы шума (ГШМ2-18, ГШМ2-20) Акционерное общество «Научно-производственная фирма «МИКРАН» (АО «НПФ «МИКРАН») (РОССИЯ г. Томск) |
Все средства измерений Акционерное общество «Научно-производственная фирма «МИКРАН» (АО «НПФ «МИКРАН»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
56933-14 28.03.2019 |
Генераторы шума, NC 346C Фирма "Wireless Telecom Group, Inc. Noisecom" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
56934-14 28.03.2019 |
Генераторы шума, NC 346Е Фирма "Wireless Telecom Group, Inc. Noisecom" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57411-14 26.05.2019 |
Генераторы шума программируемые, UFX9937 Фирма "Wireless Telecom Group, Inc. Noisecom" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57412-14 26.05.2019 |
Генераторы шума, NC346B Фирма "Wireless Telecom Group, Inc. Noisecom" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57415-14 26.05.2019 |
Генераторы шума, NC346D Фирма "Wireless Telecom Group, Inc. Noisecom" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57416-14 26.05.2019 |
Генераторы шума, NC346А Фирма "Wireless Telecom Group, Inc. Noisecom" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57417-14 26.05.2019 |
Генераторы шума цифровые, DNG 7500 Фирма "Wireless Telecom Group, Inc. Noisecom" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
Кто поверяет Генераторы шума (ГШМ2-18, ГШМ2-20)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 10 | 3 | 0 | 9 | 0 | 9 | 0 | 9 | |
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 28 | 6 | 12 | 15 | 1 | 27 | 12 | 15 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Генераторы шума (ГШМ2-18, ГШМ2-20)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Нижегородский ЦСМ Нижегородская область |
11687 | 11687 |
Знак утверждения типа
Знак утверждения типа» приведены на рисунке-
1.
* - место пломбировки от несанкционированного доступа ** - место для нанесения наклейки «Знак утверждения типа»
Рисунок 1
Метрологические и технические характеристики
Метрологические и технические характеристики ГШ приведены в таблице 2.
Таблица 2
|
Наименование параметра или характеристики |
Значение характеристики |
|
Диапазон рабочих частот, ГГц |
от 0,01 до 18 |
|
Диапазон избыточной относительной спектральной плотности мощности шума (ИОСПМШ), дБ |
от 14 до 16 |
|
Пределы допускаемой абсолютной погрешности генерируемого уровня ИОСПМШ, дБ |
±0,5 |
|
КСВН выхода, не более: для NC 346B, NC 346B прецизионный, NC 346B опция 2 | |
|
в диапазоне частот от 0,01 до 5,0 ГГц |
1,15 |
|
в диапазоне частот от 5 до 18 ГГц |
1,25 |
|
для NC 346B опция 1, NC 346B опция 4 | |
|
в диапазоне частот от 0,01 до 5,0 ГГц |
1,15 |
|
в диапазоне частот от 5 до 18 ГГц |
1,35 |
|
Напряжение питания, В |
28 ±1 |
|
Потребляемый ток (в режиме непрерывной генерации), мА, не более |
30 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
99х21х31 |
|
Рабочие условия эксплуатации: | |
|
температура окружающего воздуха, °С |
от 10 до 30 |
|
относительная влажность воздуха при температуре 20 °С, % |
до 80 |
|
атмосферное давление, мм рт. ст. |
от 630 до 800 |
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации и на корпус ГШ в виде голографической наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Генераторы шума NC 346B. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к генераторам шума NC 346B
-
1. МИ 2171-91. Рекомендация. Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений спектральной плотности мощности шумового радиоизлучения в диапазоне 0,002-178,3 ГГц.
-
2. Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу МП 57412-14 «Инструкция. Генераторы шума NC 346B фирмы «WIRELESS TELECOM GROUP, INC. Noiseeom». США. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 17 февраля 2014 г.
Основные средства поверки:
-
- измеритель коэффициента шума Agilent N8975A (Рег.№ 37178-08), диапазон частот от 10 МГц до 26,5 ГГц, диапазон измерений коэффициента шума от 0 до 30 дБ, пределы допускаемой абсолютной погрешности измерений коэффициента шума ± 0,15 дБ;
-
- генератор шума Agilent N4001A (Рег.№ 37180-08), диапазон частот от 10 МГц до 18 ГГц, уровень ИОСПМШ от 14 до 16 дБ, пределы допускаемой абсолютной погрешности генерируемого уровня ИОСПМШ в диапазонах частот от 0,01 до 1,5 ГГц ± 0,14 дБ, от 1,5 до 3,0 ГГц ± 0,13 дБ, от 3 до 7 ГГц ± 0,14 дБ, от 7 до 18 ГГц ± 0,16 дБ;
-
- анализатор цепей векторный N5242A (Рег.№ 37230-08), диапазон рабочих частот от 10 МГц до 26,5 ГГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения ± 1,5 дБ;
-
- вольтметр универсальный В7-54/2 (Рег. № 15250-12), диапазон измерений напряжения
постоянного тока ± 200 В, пределы допускаемой абсолютной погрешности ±(0,005% U+2), где U - измеренное напряжение, В; диапазон измерений силы постоянного тока от 0 до 1 А, пределы допускаемой абсолютной погрешности ±(0,025% I+100),
где I - сила постоянного тока, А;
-
- источник питания постоянного тока Б5-75 (Рег. № 21569-01), диапазон выходного напряжения от 0 до 50 В, диапазон выходного тока от 0 до 5 А, пределы допускаемой погрешности индикации выходного напряжения ± 0,5 В, пределы допускаемой погрешности индикации силы тока ± 0,05 А;
-
- комплект для измерений соединителей коаксиальный КИСК-3,5 (Рег. № 9865-85), пределы допускаемой абсолютной погрешности измерений ±0,02 мм;
-
- комплект для измерений соединителей коаксиальный КИСК-7 (Рег. № 9864-85), пределы допускаемой абсолютной погрешности измерений ±0,02 мм.
Изготовитель
Фирма «WIRELESS TELECOM GROUP, INC. Noisecom», США.
Адрес: 25 Eastmans Road, Parsippany, NJ 07054, USA.
Телефон: +1 (973) 386-9696, факс: +1 (973) 386-9191.
Сайт: http://www.noisecom.com.
Заявитель
Общество с ограниченной ответственностью «CepTCE» (ООО «CepTCE»).
Юридический (почтовый) адрес: 125315, г. Москва, ул. Часовая, д. 24, стр. 2, офис 310.
Телефон/факс: (459) 505-41-28.
E-mail: info@certce.ru, http://www.certce.ru.
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Главный научный метрологический центр Министерства обороны Российской Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»).
Юридический (почтовый) адрес: 141006, Московская область, г. Мытищи, ул. Комарова, 13.
Телефон (495) 583-99-23; факс: (495) 583-99-48.
Конструктивно ГШ представляют собой сборку, состоящую из схемы стабилизации тока, обеспечивающей режим работы лавинно-пролетного диода (ЛПД), генераторной секции, которая включает в себя ЛПД и согласующую цепь, и аттенюатора для обеспечения необходимого уровня и равномерности спектра шумового сигнала, а также малого и практически неизменного коэффициента отражения выхода генератора во включенном и выключенном состояниях, заключенную в общий корпус.
Принцип действия ГШ основан на использовании эффекта возникновения шумового сигнала при электрическом пробое p-n перехода твердотельного ЛПД. ГШ может работать как в непрерывном , так и в импульсном режиме при питании от внешнего источника постоянного или импульсного напряжения через соединитель типа BNC-розетка.
Генераторы шума NC 346B имеют пять модификаций, которые отличаются друг от друга исполнением выходных СВЧ разъемов. Модификации приведены в таблице 1.
Таблица 1
|
Наименование модификаций |
Тип соединителя СВЧ выхода |
|
NC 346B |
SMA (вилка) |
|
NC 346В прецизионный |
APC 3.5 (вилка) |
|
NC 346В опция 1 |
N (вилка) |
|
NC 346В опция 2 |
APC 7 |
|
NC 346В опция 4 |
N (розетка) |

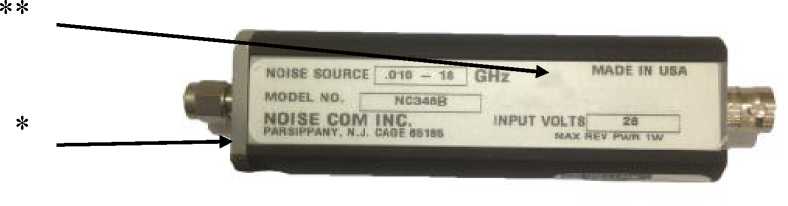

Внешний вид ГШ, место пломбировки от несанкционированного доступа и обозначение места для размещения наклейки «Знак утверждения типа» приведены на рисунке
-
1.
* - место пломбировки от несанкционированного доступа ** - место для нанесения наклейки «Знак утверждения типа»
Рисунок 1
В комплект поставки генераторов шума NC 346B входит:
-
- генератор шума одной из опций NC 346В, NC 346В прецизионный, NC 346В опция 1, NC 346В опция 2, NC 346В опция 4 - 1 шт.;
-
- эксплуатационная документация - 1 к-т;
-
- методика поверки- 1 бр.
ГШ приведены в таблице 2.
Таблица 2
|
Наименование параметра или характеристики |
Значение характеристики |
|
Диапазон рабочих частот, ГГц |
от 0,01 до 18 |
|
Диапазон избыточной относительной спектральной плотности мощности шума (ИОСПМШ), дБ |
от 14 до 16 |
|
Пределы допускаемой абсолютной погрешности генерируемого уровня ИОСПМШ, дБ |
±0,5 |
|
КСВН выхода, не более: для NC 346B, NC 346B прецизионный, NC 346B опция 2 | |
|
в диапазоне частот от 0,01 до 5,0 ГГц |
1,15 |
|
в диапазоне частот от 5 до 18 ГГц |
1,25 |
|
для NC 346B опция 1, NC 346B опция 4 | |
|
в диапазоне частот от 0,01 до 5,0 ГГц |
1,15 |
|
в диапазоне частот от 5 до 18 ГГц |
1,35 |
|
Напряжение питания, В |
28 ±1 |
|
Потребляемый ток (в режиме непрерывной генерации), мА, не более |
30 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
99х21х31 |
|
Рабочие условия эксплуатации: | |
|
температура окружающего воздуха, °С |
от 10 до 30 |
|
относительная влажность воздуха при температуре 20 °С, % |
до 80 |
|
атмосферное давление, мм рт. ст. |
от 630 до 800 |
