Номер по Госреестру СИ: 57207-14
57207-14 Анализаторы качества электрической энергии
(MI 2892)
Назначение средства измерений:
Анализаторы качества электрической энергии MI 2892 (далее - анализаторы) предназначены для измерения и анализа показателей качества электрической энергии (ПКЭ).
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
MI 2892
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 15 | 15 | 1,00 |
| ООО "ЛАЭР" | Юридические лица | 10 | 10 | 1,00 |
| АО "Кольская ГМК" | Юридические лица | 9 | 9 | 1,00 |
| ООО "Евротест" | Юридические лица | 7 | 7 | 1,00 |
| ЮЛ | Юридические лица | 4 | 4 | 1,00 |
| АО "Полюс Магадан" | Юридические лица | 2 | 2 | 1,00 |
| Юр. Лицо | Юридические лица | 2 | 2 | 1,00 |
| АО "МЕТАЛЛУРГИЧЕСКИЙ ЗАВОД "ЭЛЕКТРОСТАЛЬ" | Юридические лица | 2 | 2 | 1,00 |
| ООО "ЛАДА Ижевск" | Юридические лица | 2 | 2 | 1,00 |
| ООО "ЦентрЭнергоЭкспертизы" | Юридические лица | 2 | 2 | 1,00 |
| ООО "ГАЗМАШПРОЕКТ" | Юридические лица | 2 | 2 | 1,00 |
| ФБУ "Омский ЦСМ" | Юридические лица | 2 | 2 | 1,00 |
| Филиал АО «Россети Тюмень» Сургутские электрические сети« | Юридические лица | 2 | 2 | 1,00 |
| ООО "ЗАВОД РУ-ДРАЙВ" | Юридические лица | 2 | 2 | 1,00 |
| ПАО РКК Энергия | Юридические лица | 2 | 2 | 1,00 |
| ООО "АТИ" | Юридические лица | 2 | 2 | 1,00 |
| АКЦИОНЕРНОЕ ОБЩЕСТВО "ВОЛОГОДСКАЯ ОБЛАСТНАЯ ЭНЕРГЕТИЧЕСКАЯ КОМПАНИЯ" | Юридические лица | 1 | 2 | 2,00 |
| Акционерное общество "Волгоградоблэлектро" | Юридические лица | 1 | 2 | 2,00 |
| ФБУ "Волгоградский ЦСМ" | Юридические лица | 1 | 2 | 2,00 |
| ФГБУ НИИР | Юридические лица | 1 | 1 | 1,00 |
| АО "АПЗ" | Юридические лица | 1 | 1 | 1,00 |
| ПАО "РКК "ЭНЕРГИЯ" | Юридические лица | 1 | 1 | 1,00 |
| НОВАТЭК-ЭНЕРГО ООО | Юридические лица | 1 | 1 | 1,00 |
| ООО "ГалоПолимер Кирово-Чепецк" | Юридические лица | 1 | 1 | 1,00 |
| ООО "Сарансккабель - Оптика" | Юридические лица | 1 | 1 | 1,00 |
| ООО «ЛАБОРАТОРИЯ ЭНЕРГОЭФФЕКТИВНЫХ РЕШЕНИЙ» | Юридические лица | 1 | 1 | 1,00 |
| Общество с ограниченной ответственностью "ИДЕАЛ КОМПАНИ" | Юридические лица | 1 | 1 | 1,00 |
| ООО "Универсал Электрик" | Юридические лица | 1 | 1 | 1,00 |
| АО "ЗАВОД УНИВЕРСАЛ" | Юридические лица | 1 | 1 | 1,00 |
| АО "Полюс Магадан" участок ЭТЛ | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 369acef5-40bb-0dd0-b3dc-8c5eb65775e6 | 57207-14 | 2020-05-07 | — | актуальная |
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Дата публикации - 07.05.2020
Срок свидетельства - 23.04.2019
Номер записи -
ID в реестре СИ - 370030
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
MI 2892, Нет модификации, Без модификации, нет данных, -, METREL MI 2892, мод. MI 2892, Fluke 435 series II, MI 2892, Анализатор качества электрической энергии MI 2892, нет мод.
Изготовитель - Фирма "METREL d.d."
Страна - СЛОВЕНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за выбранный период в годах.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт состоит из четырех круговых диаграмм и свободной таблицы. Диаграммы имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией поиска и сортировки по любой из колонок.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Круговые диаграммы демонстрирую доли поверок (всех поверок, периодических поверок, первичных поверок и извещений о непригодности) за выбранный временной интервал для самых "больших" организаций.
Кол-во поверок - 287
Выдано извещений - 2
Кол-во периодических поверок - 149
Кол-во средств измерений - 205
Кол-во владельцев - 46
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 1809 дн.
№1554 от 2016.10.17 О переоформлении свидетельства об утверждении типа средства измерений № 54921 "Анализаторы качества электрической энергии MI 2892" и внесении изменений в описание типа
№511 от 2014.04.22 Об утверждении типов средств измерений (регистрационный номер в Гос.реестре СИ 57207-14 по 57209-14,52579-14,57210-14,42471-14,57211-14 по 57234-14)
№678 от 2023.03.29 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Композиты, конструкции и изделия из них" (ТК 497)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
32409-06 01.09.2011 |
Измерители полного сопротивления контура и линии, MI 2122 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
1 год | |
|
32601-06 01.10.2011 |
Измерители сопротивления изоляции/целостности защитного проводника, MI 2123, MI 2123 C Фирма "METREL d.d." (СЛОВЕНИЯ ) |
1 год | |
|
32684-06 01.10.2011 |
Измерители сопротивления заземления, MI 2124 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
1 год | |
|
32686-06 01.10.2011 |
Анализаторы напряжения, MI 2130 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
1 год | |
|
34090-07 01.04.2012 |
Тераомметры, MI 2077 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
1 год | |
|
34090-13 28.02.2018 |
Тераомметры, MI 2077 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
1 год |
|
34193-07 01.04.2012 |
Измерители параметров устройств защитного отключения, MI 2120 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
1 год | |
|
34591-07 01.05.2012 |
Измерители параметров электроустановок, MI 3100, MI 3102 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
1 год | |
|
36055-07 15.02.2018 |
Измерители параметров электробезопасности электроустановок, MI 2094 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
1 год |
|
36080-07 01.11.2012 |
Анализаторы качества электрической энергии, MI 2092, MI 2192, MI 2292 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
1 год | |
|
41246-09 01.09.2014 |
Гигаомметры, MI 3103 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
1 год |
|
41490-09 26.11.2019 |
Анализаторы кабельные многофункциональные, MultiLAN 350 MI2016 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
1 год |
|
41923-09 10.12.2019 |
Измерители параметров электроустановок, MI 3101, MI 3105 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
1 год |
|
41924-09 01.12.2014 |
Измерители параметров электроустановок, MI 3102H Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ МП |
1 год |
|
41924-10 01.04.2015 |
Измерители параметров электроустановок, MI 3102H Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
1 год |
|
44343-10 06.04.2020 |
Анализаторы качества электрической энергии, MI 2392, MI 2492, MI 2592 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
1 год |
|
46785-11 28.04.2026 |
Измерители параметров электроустановок, MI 3102H CL, MI 3125, MI 3125B Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ МП |
2 года |
|
48978-12 08.02.2017 |
Анализаторы качества электрической энергии, MI 2792 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
4 года |
|
48979-12 08.02.2017 |
Микроомметры, MI 3250 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
2 года |
|
49568-12 13.04.2017 |
Вольтамперфазометры, MI 2230 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
2 года |
|
52911-13 12.03.2018 |
Анализаторы качества электрической энергии, MI 2792A Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
4 года |
|
57207-14 23.04.2019 |
Анализаторы качества электрической энергии, MI 2892 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ МП |
5 лет |
|
68260-17 07.08.2022 |
Вольтамперфазометры, MI 2230 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ МП |
2 года |
Справочник является модернизированной копией реестра "Утверждённые типы средств измерений" (https://fgis.gost.ru/fundmetrology/registry/4) и содержит сведения о типах СИ, применяемых в сфере обеспечения единства измерений.
В отличии от официального Реестра справочник имеет систему предварительных фильтров:
- по типу производства (серийное или единичное);
- по группам стран (отечественные, импортные или все типы СИ);
- по наличию поверок в ФГИС АРШИН;
- по областям измерений.
Данные выводятся одной таблицей без необходимости "проваливаться" в каждую из записей для уточнения сведений. При наличии ОТ и МП приводится ссылка на ФГИС АРШИН. В таблице реализована система поиска и сортировки по любому из полей.
Справочник содержит более 100 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ (RA.RU.320038) | 40 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ПРИСТ" (RA.RU.312058) | 2 | 0 | 0 | 0 | 2 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 4 | 0 | 4 | 0 | 2 | 0 | 2 | ||
| ИП Казаков Павел Сергеевич (RA.RU.311698) | 20 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 7 | 0 | 7 | 1 | 7 | 0 | 7 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 9 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 3 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ООО "ЦМ" (RA.RU.310581) | 15 | 6 | 9 | 0 | 14 | 6 | 8 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 9 | 1 | 0 | 8 | 0 | 8 | 0 | 8 | |
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "РИМР" (RA.RU.311661) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 2 | 0 | 1 | 0 | 2 | 0 | 1 | ||
| ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ «Кировский ЦСМ» (RA.RU.311362) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "АМУРСКИЙ ЦСМ" (RA.RU.311498) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ООО "СОНЭЛ" (1201) | 4 | 0 | 4 | 0 | 1 | 0 | 1 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 5 | 0 | 3 | 0 | 5 | 0 | 3 | ||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 3 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 45 | 16 | 29 | 1 | 29 | 7 | 22 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 3 | 0 | 2 | 0 | 3 | 0 | 2 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 25 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "МОСЭНЕРГОТЕСТ" (RA.RU.313419) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 12 | 0 | 12 | 0 | 5 | 0 | 5 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "БУРЯТСКИЙ ЦСМ" (RA.RU.311275) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "МАГАДАНСКИЙ ЦСМ" (RA.RU.311544) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311388) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ЭНЕРГОТЕСТ" (1424) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 5 | 1 | 1 | 4 | 0 | 3 | 1 | 2 | ||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500) | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
18841 | 12499 |
|
ФБУ НИЦ ПМ-Ростест Москва |
7114 | 12499 |
|
ФБУ НИЦ ПМ-Ростест Москва |
13750 | 12499 |
|
ФБУ Красноярский ЦСМ Красноярский край |
13577 | 12499 |
|
ФБУ Курский ЦСМ Курская область |
6198 | 12499 |
Анализаторы имеют встроенное и внешнее программное обеспечение (ПО). Их характеристики приведены в таблице 2.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) измерителей предприятием-изготовителем и не доступна для пользователя.
Внешнее ПО (PowerView3) позволяет выполнять загрузку данных на ПК, просмотр, анализ и печать полученных результатов. ПО не является метрологически значимым.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Характеристики программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
Микропрограмма |
PowerView3, 32 bit |
PowerView3, 64 bit |
|
Номер версии (идентификационный |
Не ниже |
Не ниже |
Не ниже |
|
номер ПО) |
1.0.1278 |
3.0.0.1269 |
3.0.0.1269 |
|
Цифровой идентификатор ПО |
- |
- |
- |
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
наносится методом трафаретной печати со слоем защитного покрытия на лицевую панель приборов и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к анализаторам качества электрической энергии MI 2892
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия.
ГОСТ 30804.4.7-2013 Совместимость технических средств электромагнитная.
Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств.
ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств
электромагнитная. Методы измерений показателей качества электрической энергии.
ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения.
ГОСТ 33073-2014 Электрическая энергия. Совместимость технических средств электромагнитная. Контроль и мониторинг качества электрической энергии в системах электроснабжения общего назначения.
ГОСТ Р 8.655-2009 ГСИ. Средства измерений показателей качества электрической энергии. Общие технические требования.
ГОСТ Р 8.689-2009 ГСИ. Средства измерений показателей качества электрической энергии. Методы испытаний.
ГОСТ Р 8.656-2009 ГСИ. Средства измерений показателей качества электрической энергии. Методика поверки.
осуществляется по ГОСТ Р 8.656-2009 «ГСИ. Средства измерений показателей качества электрической энергии. Методика поверки» и документу МП 57207-14 «Анализаторы качества электрической энергии MI 2892. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМС» 24.05.2016 г.
Основные средства поверки:
калибратор переменного тока «Ресурс-К2» (рег. № 31319-12), калибратор универсальный Fluke 9100 (рег. № 25985-09), трансформатор тока измерительный лабораторный ТТИ-5000.5 (рег. № 27007-04), трансформатор тока измерительный лабораторный ТТИ-200 (рег. № 37898-08), амперметр Д5090 (рег. № 10195-85), радиочасы РЧ-011 (рег. № 35682-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на лицевую панель корпуса прибора.
Анализаторы представляют собой многофункциональные переносные цифровые электроизмерительные приборы, позволяющие проводить измерения в однофазных и трехфазных электрических сетях.
Анализаторы относятся к классу А по ГОСТ 30804.4.30-2013.
Принцип действия анализаторов заключается в аналого-цифровом преобразовании входных аналоговых сигналов с помощью АЦП, последующей математической обработкой измеренных величин и отображении результатов на жидкокристаллическом дисплее.
Перечень ПКЭ, измеряемых и вычисляемых приборами, приведен в таблице 1.
Основные режимы работы приборов: измерения, осциллограф, регистратор.
Основные узлы анализаторов: входные первичные преобразователи тока и напряжения, модули АЦП, блок питания, микропроцессор, ЖК-дисплей, клавиатура.
Управление процессом измерения и вывода данных осуществляется при помощи встроенного микропроцессора посредством системы меню. Процесс измерения отображается на жидкокристаллическом дисплее в виде цифровых значений результатов измерений, графиков, гистограмм, индикаторов режимов измерений, индикаторов единиц измерений и предупреждающих индикаторов.
Общий вид анализаторов приведен на рисунке 1.
Место пломбирования
Место нанесения знака поверки

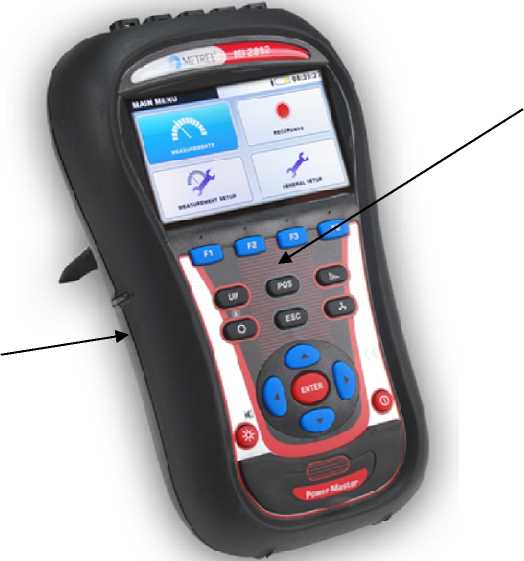

Рисунок 1 - Общий вид анализаторов MI 2892
Приборы размещены в пластмассовом корпусе. На верхней торцевой панели расположены разъемы для подключения к объекту измерений и разъем для внешнего питания. На лицевой панели расположен цветной ЖК-дисплей, клавиатура, разъем для подключения съемной карты памяти microSD, разъемы RS-232, Ethernet и USB. На нижней поверхности прибора находится батарейный отсек, закрытый крышкой и подставка.
Приборы сохраняют результаты измерений на съемной карте памяти, которые могут быть переданы в персональный компьютер (ПК) через интерфейсы связи.
Для привязки результатов измерения ко времени приборы оснащены внутренними часами и календарем.
Питание электронных узлов измерителей производится от размещенных внутри корпуса гальванических элементов либо аккумуляторов размера АА.
Для предотвращения несанкционированного доступа к внутренним частям приборов корпус пломбируется бумажным стикером.
Таблица 1 - Перечень ПКЭ, измеряемых и вычисляемых анализаторами
|
ПКЭ |
MI2892 |
|
Среднеквадратическое значение напряжения |
+ |
|
Среднеквадратическое значение напряжения, обновляемое для каждого полупериода |
+ |
|
Среднеквадратическое значение силы тока |
+ |
|
Среднеквадратическое значение силы тока, обновляемое для каждого полупериода |
+ |
|
Частота |
+ |
|
Нестабильность частоты |
+ |
|
Перенапряжение |
+ |
|
Провал напряжения |
+ |
|
Прерывание напряжения |
+ |
|
Пусковой ток |
+ |
|
Активная мощность |
+ |
|
Реактивная мощность |
+ |
|
Полная мощность |
+ |
|
Коэффициент мощности |
+ |
|
Активная энергия |
+ |
|
Реактивная энергия |
+ |
|
Несимметрия напряжений |
+ |
|
Несимметрия токов |
+ |
|
Кратковременная доза фликера |
+ |
|
Длительная доза фликера |
+ |
|
Г армонические составляющие напряжения |
+ |
|
Г армонические составляющие тока |
+ |
|
Интергармонические составляющие напряжения и тока |
+ |
|
Суммарный коэффициент нелинейных искажений (THD) |
+ |
Примечание: «+» - функция присутствует.
Таблица 20 - Комплектность
|
Наименование |
Количество |
|
Анализатор MI 2892 |
1 шт. |
|
Токовые клещи А 1227 |
4 шт. |
|
Датчик температуры А 1354 |
1 шт. |
|
Измерительный наконечник (красный) |
5 шт. |
|
Зажим типа «крокодил» |
5 шт. |
|
Измерительный кабель |
5 шт. |
|
Кабель USB |
1 шт. |
|
Кабель RS-232 |
1 шт. |
|
Кабель Ethernet |
1 шт. |
|
Адаптер сетевого питания |
1 шт. |
|
NiMh аккумуляторные батареи 1,2 В |
6 шт. |
|
Мягкая сумка для переноски |
1 шт. |
|
CD-диск с технической документацией и программным обеспечением |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки |
1 экз. |
Таблица 3 - Основные метрологические характеристики анализаторов в режиме измерения напряжения переменного тока (фазное напряжение). Частота от 42,5 до 69 Гц.
|
Номинальное напряжение, ином |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерения |
|
От 50 до 1000 В |
От 0,?ином до 1,5^ином |
0,01 В; 0,1 В |
±0,001 •ином. |
Таблица 4 - Основные метрологические характеристики анализаторов в режиме измерения напряжения переменного тока (фазное напряжение, среднеквадратическое значение, обновляемое для каждого полупериода). Частота от 42,5 до 69 Гц.
|
Номинальное напряжение, ином |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерения |
|
От 50 до 1000 В |
От 0,03/Цном до 1,5/Лном |
0,01 В; 0,1 В |
±'.),002Ч.лом. |
Таблица 5 - Основные метрологические характеристики анализаторов в режиме измерения напряжения переменного тока (линейное напряжение). Частота от 42,5 до 69 Гц.
|
Номинальное напряжение, ином |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерения |
|
От 50 до 1730 В |
От 0,?ином до 1,5^ином |
0,01 В; 0,1 В |
±0,001 •ином. |
Таблица 6 - Основные метрологические характеристики анализаторов в режиме измерения напряжения переменного тока (линейное напряжение, среднеквадратическое значение, обновляемое для каждого полупериода). Частота от 42,5 до 69 Гц.
|
Номинальное напряжение, ином |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерения |
|
От 50 до 1730 В |
От 0,?ином до 1,5^ином |
0,01 В; 0,1 В |
±0,002^ином. |
Таблица 7 - Основные метрологические характеристики анализаторов в режиме измерения силы переменного тока. Частота от 42,5 до 69 Гц.
|
Токовые клещи |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности измерения | |
|
Тип |
Предел измерений | ||
|
А 1281 |
1000 A 100 A 5 A 0,5 A |
От 100 до 1200 A От 10 до 175 A От 0,5 до 10 A От 0,05 до 1 A |
±0,005^Хизм. |
|
A 1227 |
3000 A 300 A 30 A |
От 300 до 6000 A От 30 до 600 A От 3 до 60 A |
±0,015^Хизм. |
|
A 1446 |
6000 A 600 A 60 A |
От 600 до 12000 A От 60 до 1200 A От 6 до 120 A |
±0,015^Хизм. |
|
A 1033 |
1000 A 100 А |
От 20 до 1000 A От 2 до 100 А |
±0,013 •Хизм. |
|
A 1122 |
5 A |
От 0,1 до 5 А |
±0,013 •Хизм. |
где Хизм. - измеренное значение величины.
Таблица 8 - Основные метрологические характеристики анализаторов в режиме измерения частоты
|
Частота системы |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерения |
|
50 Гц |
От 42,500 до 57,500 Гц |
0,001 Гц |
±0,01 Гц |
|
60 Гц |
От 51,000 до 69,000 Гц |
Таблица 9 - Основные метрологические характеристики анализаторов в режиме измерения фликера
|
Тип фликера |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерения |
|
Кратковременная доза |
От 0,2 до 10 |
0,001 |
±0,05^Хизм. |
|
Длительная доза |
От 0,2 до 10 |
0,001 |
±0,05^Хизм. |
где Хизм. - измеренное значение величины.
Таблица 10 - Основные метрологические характеристики анализаторов в режиме измерения активной мощности, реактивной мощности, полной мощности
|
Токовые клещи |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерения | |
|
Активная мощность P* |
Без клещей |
Определяется диапазоном измерений напряжения и силы тока |
4 е.м.р. |
±0,002^Хизм. |
|
С гибкими клещами A 1227 (3000 A), A 1446 (6000 А) |
±0,017^Хизм. | |||
|
С клещами A 1281 (1000 A) |
±0,007^Хизм. | |||
|
Токовые клещи |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерения | |
|
Реактивная мощность Q** |
Без клещей |
Определяется диапазоном измерений напряжения и силы тока |
4 е. м. р. |
±0,002^Хизм. |
|
С гибкими клещами A 1227 (3000 A), A 1446 (6000 А) |
±0,017^Хизм. | |||
|
С клещами A 1281 (1000 A) |
±0,007^Хизм. | |||
|
Полная мощность S*** |
Без клещей |
Определяется диапазоном измерений напряжения и силы тока |
4 е. м. р. |
±0,005^Хизм. |
|
С гибкими клещами A 1227 (3000 A), A 1446 (6000 А) |
±0,018^Хизм. | |||
|
С клещами A 1281 (1000A) |
±0,008^Хизм. | |||
|
где Хизм. - измеренное значение величины; е.м.р. - единица младшего разряда; * - Погрешность действительна если коэффициент мощности больше или равен 0,8, значение измеряемого тока составляет не менее 10 % от конечного значения диапазона измерений, а значение напряжения составляет не менее 80 % от конечного значения диапазона измерений. **, *** - Погрешность действительна если коэффициент мощности больше или равен 0,5, значение измеряемого тока составляет не менее 10 % от конечного значения диапазона измерений, а значение напряжения составляет не менее 80 % от конечного значения диапазона измерений. | ||||
Таблица 11 - Основные метрологические характеристики анализаторов в режиме измерения коэффициента мощности
|
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерения |
|
От -1 до +1 |
0,01 |
±0,02 |
Таблица 12 - Основные метрологические характеристики анализаторов в режиме измерения активной энергии, реактивной энергии
|
Токовые клещи |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерения | |
|
Активная энергия P* |
Без клещей |
От 1 Вт^ч до 999 ГВт^ч |
12 е.м.р. |
±0,005^Хизм. |
|
С гибкими клещами A 1227 (3000 A), A 1446 (6000 А) |
±0,018^Хизм. | |||
|
С клещами A 1281 (1000 A) |
±0,008^Хизм. | |||
|
С клещами A 1033 (1000 A) |
±0,016^Хизм. | |||
|
Токовые клещи |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерения | |
|
Реактивная энергия Q** |
Без клещей |
От 1 вар^ч до 999 Гвар^ч |
12 е.м.р. |
±0,005^Хизм. |
|
С гибкими клещами A 1227 (3000 A), A 1446 (6000 А) |
±0,018^Хизм. | |||
|
С клещами A 1281 (1000 A) |
±0,008^Хизм. | |||
|
С клещами A 1033 (1000 A) |
±0,016^Хизм. | |||
|
где Хизм. - измеренное значение величины; е.м.р. - единица младшего разряда; * - Погрешность действительна если коэффициент мощности больше или равен 0,8, значение измеряемого тока составляет не менее 10 % от конечного значения диапазона измерений, а значение напряжения составляет не менее 80 % от конечного значения диапазона измерений. ** - Погрешность действительна если коэффициент мощности больше или равен 0,5, значение измеряемого тока составляет не менее 10 % от конечного значения диапазона измерений, а значение напряжения составляет не менее 80 % от конечного значения диапазона измерений. | ||||
Таблица 13 - Основные метрологические характеристики анализаторов в режиме измерения уровня гармонических составляющих напряжения
|
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерения |
|
Uhn < 0,01 •ином |
0,01 |
±0,0015^ином |
|
0,01 •ином < Uhn < 0,2^ином |
0,01 |
±0,05 •Uhn |
где: ином - номинальное напряжение;
Uhn - напряжение измеренной гармоники hn; n - номер гармоники от 1-й до 50-й.
Таблица 14 - Основные метрологические характеристики анализаторов в режиме измерения уровня гармонических составляющих тока
|
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерения |
|
Ihn < 0,1 ^ном |
0,01 |
±0,0015^ном |
|
0,1 ^ном < Ihn < 1ном |
0,01 |
±0,05-Ihn |
где: 1ном - номинальный ток;
Ihn - сила тока измеренной гармоники hn; n - номер гармоники от 1-й до 50-й.
Таблица 15 - Основные метрологические характеристики анализаторов в режиме измерения уровня интергармонических составляющих напряжения
|
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерения |
|
Uhn < 0,01 •ином |
0,01 |
±0,0015 •ином |
|
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерения |
|
0,01 •Uhom < Uhn < 0,2^Uhom |
0,01 |
±0,05 •Uhn |
где: Uhom - номинальное напряжение;
Uhn - напряжение измеренной интергармоники hn; n - номер интергармоники от 1-й до 50-й.
Таблица 16 - Основные метрологические характеристики анализаторов в режиме измерения
уровня интергармонических составляющих тока
|
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерения |
|
Ihn < 0,1 •Ihom |
0,01 |
±0,0015^Ihom |
|
0,1 •Ihom < Ihn < Ihom |
0,01 |
±0,05-Ihn |
где: Ihom - номинальный ток;
Ihn - сила тока измеренной интергармоники hn; n - номер интергармоники от 1-й до 50-й.
Таблица 17 - Основные метрологические характеристики анализаторов в режиме измерения
временных перенапряжений и провалов
|
Диапазон измерений |
Пределы допускаемой абсолютной погрешности измерения |
|
От 0,1/Uhom до 1,5^Uhom |
±0,002/Uhom. |
где: Uhom - номинальное напряжение;
Хизм. - измеренное значение величины.
Таблица 18 - Основные метрологические характеристики анализаторов в режиме измерения
времени
|
Диапазон измерений |
Погрешность хода часов |
|
От 0 до 23 ч. 59 мин |
±0,3 с/сутки |
Таблица 19 - Основные технические характеристики анализаторов MI 2892
|
Характеристика |
Значение |
|
Температурный коэффициент |
0,00006/°С |
|
Число каналов измерения напряжения |
4 |
|
Число каналов измерения тока |
4 |
|
Интервал измерений |
1 с, 3 с, 5 с, 10 с, 1 мин, 2 мин, 5 мин, 10 мин, 15 мин, 30 мин, 1 час, 2 часа |
|
Электрическое питание |
6 перезаряжаемых аккумуляторных батарей напряжением 1,2 В типа АА или внешний адаптер сетевого питания с выходным напряжением 12 В. |
|
Габаритные размеры, мм, (длинахширинахвысота) |
230х140х80 |
|
Масса, кг |
0,96 |
|
Температура окружающего воздуха, °С |
от -20 до +55 |
|
Относительная влажность, % |
до 95 при температуре от 0 до +40 °С |
