Номер по Госреестру СИ: 34090-13
34090-13 Тераомметры
(MI 2077)
Назначение средства измерений:
Тераомметры MI 2077 предназначены для измерения электрического сопротивления изоляции, напряжения постоянного и переменного тока, частоты.

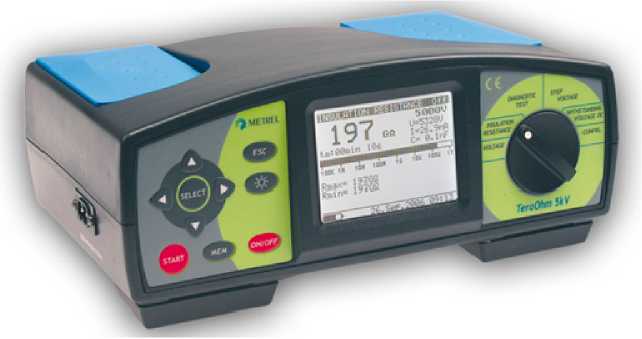

Внешний вид.
Тераомметры
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 28.02.2018
Номер записи - 120482
ID в реестре СИ - 342882
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Тераомметры, Тераомметр MI 2077, нет модификации, нет данных, нет, Без модификации, MI2077, MI 2077, -,
Производитель
Изготовитель - Фирма "METREL d.d."
Страна - СЛОВЕНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Ульяновск - административный центр Ульяновской области. Является городом областного значения, образует муниципальное образование город Ульяновск со статусом городского округа. С 2015 года является единственным в России литературным городом ЮНЕСКО. Расположен на Приволжской возвышенности, на берегах рек Волги и Свияги, в месте слияния их русел. Он расположен в 890 км к востоку/юго-востоку от Москвы. Население: 617,352
Основу экономики города составляют предприятия автомобильной промышленности, двигателестроения, авиастроения, приборостроения, машиностроения и металлообработки, также развиты электроэнергетика, розничная торговля и капитальное строительство. Далее следуют банковская деятельность, сфера услуг, туризм, пищевая и легкая промышленность.
Объем отгруженных товаров собственного производства, выполненных работ и услуг по собственным обрабатывающим производствам в 2010 году - 65,54 млрд. рублей. В промышленном производстве города наибольший объем отгруженной продукции приходится на: производство готовых металлических изделий, машин и электрооборудования, транспортных средств; производство пищевых продуктов, включая напитки; производство строительных материалов; производство мягкой и корпусной мебели.
Отчет "Анализ рынка поверки в Ульяновске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ульяновск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 281
Выдано извещений - 1
Кол-во периодических поверок - 126
Кол-во средств измерений - 39
Кол-во владельцев - 51
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 2903 дн.
Приказы РСТ, где упоминается данный тип СИ
№2705 от 2018.12.20 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Тераомметры (MI 2077)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Фирма "METREL d.d."
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
32409-06 01.09.2011 |
Измерители полного сопротивления контура и линии, MI 2122 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
1 год | |
32601-06 01.10.2011 |
Измерители сопротивления изоляции/целостности защитного проводника, MI 2123, MI 2123 C Фирма "METREL d.d." (СЛОВЕНИЯ ) |
1 год | |
32684-06 01.10.2011 |
Измерители сопротивления заземления, MI 2124 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
1 год | |
32686-06 01.10.2011 |
Анализаторы напряжения, MI 2130 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
1 год | |
34090-07 01.04.2012 |
Тераомметры, MI 2077 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
1 год | |
34090-13 28.02.2018 |
Тераомметры, MI 2077 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
1 год |
34193-07 01.04.2012 |
Измерители параметров устройств защитного отключения, MI 2120 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
1 год | |
34591-07 01.05.2012 |
Измерители параметров электроустановок, MI 3100, MI 3102 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
1 год | |
36055-07 15.02.2018 |
Измерители параметров электробезопасности электроустановок, MI 2094 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
1 год |
36080-07 01.11.2012 |
Анализаторы качества электрической энергии, MI 2092, MI 2192, MI 2292 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
1 год | |
41246-09 01.09.2014 |
Гигаомметры, MI 3103 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
1 год |
41247-09 13.08.2024 |
Измерители сопротивления заземления, MI 3123 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
1 год |
41431-09 13.08.2024 |
Измерители полного сопротивления линии, контура и параметров УЗО, MI 3122 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
1 год |
41490-09 26.11.2019 |
Анализаторы кабельные многофункциональные, MultiLAN 350 MI2016 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
1 год |
41923-09 10.12.2019 |
Измерители параметров электроустановок, MI 3101, MI 3105 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
1 год |
41924-09 01.12.2014 |
Измерители параметров электроустановок, MI 3102H Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ МП |
1 год |
41924-10 01.04.2015 |
Измерители параметров электроустановок, MI 3102H Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
1 год |
42465-09 13.08.2024 |
Измерители параметров изоляции многофункциональные, MI 3200, MI 3201, MI 3202 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
1 год |
44298-10 28.02.2025 |
Измерители сопротивления изоляции и целостности электрических цепей, MI3121, MI3121H Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
1 год |
44343-10 06.04.2020 |
Анализаторы качества электрической энергии, MI 2392, MI 2492, MI 2592 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
1 год |
46785-11 28.04.2026 |
Измерители параметров электроустановок, MI 3102H CL, MI 3125, MI 3125B Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ МП |
2 года |
48978-12 08.02.2017 |
Анализаторы качества электрической энергии, MI 2792 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
4 года |
48979-12 08.02.2017 |
Микроомметры, MI 3250 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
2 года |
49568-12 13.04.2017 |
Вольтамперфазометры, MI 2230 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
2 года |
50683-12 19.06.2027 |
Микроомметры, MI 3242 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ МП |
2 года |
52911-13 12.03.2018 |
Анализаторы качества электрической энергии, MI 2792A Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
4 года |
55599-13 13.09.2023 |
Измерители параметров электроустановок, MI 3100S, MI 3100SE, MI 3102HBT, MI 3125BT Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
2 года |
57164-14 20.02.2024 |
Измерители параметров электроустановок, MI 3102H SE Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
2 года |
57165-14 20.02.2024 |
Тераомметры, MI 3210 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
2 года |
57207-14 23.04.2019 |
Анализаторы качества электрической энергии, MI 2892 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ МП |
5 лет |
59619-15 17.10.2024 |
Клещи токоизмерительные, MD Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ МП |
2 года |
59626-15 17.10.2024 |
Мультиметры цифровые, MD Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ МП |
2 года |
62253-15 14.09.2025 |
Измерители параметров электробезопасности электроустановок, MI 3394 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ МП |
2 года |
62254-15 14.09.2025 |
Измерители параметров электроустановок, MI 3152, MI 3152H Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ МП |
2 года |
65573-16 27.10.2026 |
Анализаторы качества электрической энергии, MI 2883, MI 2885 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ МП |
5 лет |
68257-17 07.08.2027 |
Микроомметры, MI 3250 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ МП |
2 года |
68260-17 07.08.2022 |
Вольтамперфазометры, MI 2230 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ МП |
2 года |
68391-17 24.08.2027 |
Анализаторы параметров трансформаторов, MI 3280 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ МП |
2 года |
68392-17 24.08.2027 |
Измерители сопротивления заземления, MI 3290, MI 3295 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ МП |
2 года |
71993-18 27.07.2028 |
Измерители параметров электроустановок, MI 3155 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ МП |
2 года |
75686-19 26.07.2024 |
Анализаторы качества электрической энергии, MI 2892, MI 2893 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ МП |
5 лет |
45832-10 27.04.2025 |
Микроомметры, MI 3252 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
2 года |
Отчет представляет сводную информацию в части оснащенности средствами поверки аккредитованных организаций.
По каждой аккредитованной организации в динамике по годам приводятся данные по количеству таких средств средств поверки, как СИ в качестве эталонов, эталоны единиц величин, стандартные образцы, ГЭТ и средства измерений.
Кроме того, приводятся несколько графиков, показывающих общую картину с средствами поверки в стране.
Кто поверяет Тераомметры (MI 2077)
Стоимость поверки Тераомметры (MI 2077)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Архангельский ЦСМ Архангельская область |
1545 | 4242 |
ФБУ Белгородский ЦСМ Белгородская область |
2819 | 4242 |
ФБУ Волгоградский ЦСМ Волгоградская область |
4911 | 4242 |
ФБУ Вологодский ЦСМ Вологодская область |
7088 | 4242 |
ФБУ Калужский ЦСМ Калужская область |
400 | 4242 |
Программное обеспечение
Характеристики программного обеспечения тераомметров приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не доступна для пользователя.
Внешнее ПО (TeraLink) позволяет выполнять загрузку данных на ПК, просмотр, анализ и печать полученных результатов. ПО не является метрологически значимым.
Таблица 1 - Характеристики программного обеспечения (ПО)
Тип прибора |
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
MI2077 |
Встроен ное |
Отсутствует |
Не ниже 1.7 |
- |
- |
Внешнее |
TeraLink |
Не ниже 4.02 |
- |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати со слоем защитного покрытия на лицевую панель приборов и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к тераомметрам MI 2077
-
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
-
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
3. Приказ № 1034 от 09.09.2011 г. Министерства здравоохранения и социального развития.
-
4. Техническая документация фирмы «METREL d.d.», Словения.
Поверка
Поверкаосуществляется по документу МП 34090-13 «Тераомметры MI 2077. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в феврале 2013 года.
Средства поверки: киловольтметр электростатический С511 (кл. т. 0,5); киловольтметр электростатический С197 (кл. т. 1,0); калибратор электрического сопротивления КС-100К5Т (± 1,5 %); калибратор универсальный Fluke 9100 (± 0,05 %).
Изготовитель
Фирма «METREL d.d.», Словения.Адрес: Ljubljanska cesta 77, Sl-1354, Horjul, Slovenija.
Тел.: + (386) 1 755 82 00 Факс: + (386) 1 754 90 95.
Web-сайт: http://www.metrel.si
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Тераомметры представляют собой многофункциональные цифровые портативные электроизмерительные приборы.
Принцип действия тераомметров основан на измерении тока, протекающего через измеряемое сопротивление, при приложении испытательного напряжения постоянного тока заданной величины.
Высокое испытательное напряжение формируется импульсным преобразователем из напряжения сети или батарей питания. По окончанию измерений сопротивления изоляции происходит автоматический разряд объекта измерений.
При измерениях входной аналоговый сигнал преобразуется в цифровую форму с помощью АЦП, обрабатывается и отображается на жидкокристаллическом индикаторе (ЖКИ) в цифровом виде и в виде сегментной гистограммы с логарифмической шкалой.
Управление процессом измерения осуществляется встроенным микропроцессором. Результаты измерений могут быть сохранены во внутренней памяти прибора и переданы на компьютер. Для привязки результатов измерений ко времени их выполнения в приборах имеются системные часы и календарь. Для связи с внешним персональным компьютером приборы оснащены интерфейсом RS-232 (опционально, с адаптером - USB).
Тераомметры имеют несколько диапазонов установки выходного напряжения. Кроме этого приборы обладают возможностью пошагового (ступенчатого) и плавного изменения выходного напряжения, вычисления индекса поляризации (PI), коэффициента диэлектрического разряда (DD), емкости испытываемого объекта. Приборы имеют встроенный таймер. При включении прибор выполняет автокалибровку.
Тераомметры могут функционировать в режиме испытания электрической прочности изоляции (пробойной установки).
Управление приборами осуществляется с помощью переключателя функций и функциональных кнопок, размещенных на передней панели. Запуск измерений осуществляется кнопкой «START».
Прибор размещен в пластмассовом корпусе, на его передней панели расположен жидкокристаллический цифровой дисплей, кнопки управления режимами работы и поворотный переключатель функций. На задней панели тераомметров расположены три разъема для подключения соединительных проводов и разъем RS-232 для подключения прибора к компьютеру. На боковой панели находится сетевой разъем, предназначенный для подключения прибора к питанию от сети переменного тока. На нижней поверхности прибора находится батарейный отсек, закрытый крышкой. Предусмотрен специальный ремень для переноски прибора на плече оператора.
Приборы снабжены функциями контроля заряда батареи питания и автоматического отключения при бездействии.
Для предотвращения несанкционированного доступа винты крепления корпуса приборов пломбируются специальными наклейками, при повреждении которых остается несмываемый след.
Таблица 2 - Метрологические характеристики тераомметров MI 2077
Наименование физической величины |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
Режим измерения электрического сопротивления изоляции | |||
Электрическое сопротивление изоляции |
От 0 до 999 кОм |
1 кОм |
± (0,05Rизм. + 3 е.м.р.) |
От 1,00 до 9,99 МОм |
10 кОм | ||
От 10,0 до 99,9 МОм |
100 кОм | ||
От 100 до 999 МОм |
1 МОм | ||
От 1,00 до 9,99 ГОм |
10 МОм | ||
От 10,0 до 99,9 ГОм |
100 МОм | ||
От 100 до 999 ГОм |
1 ГОм | ||
От 1,00 до 5,00 ТОм |
10 ГОм |
Наименование физической величины |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
Воспроизведение напряжения постоянного тока |
От 0 до 5000 В |
1 В |
± (0,03иизм. + 3 е.м.р.) |
Режим измерения напряжения | |||
Напряжение постоянного и переменного тока |
От 0 до 600 В |
1 В |
± (0,03иизм. + 3 В) |
Частота |
От 45,0 до 65,0 Гц |
0,1 Гц |
± 0,2 Гц |
Примечание: Ru3M. - измеренное значение электрического сопротивления;
иизм. - измеренное значение напряжения постоянного или переменного тока; е.м.р. - единица младшего разряда.
Таблица 3 - Технические характеристики тераомметров MI 2077
Характеристика |
Значение |
Напряжение питания |
Сеть переменного тока 220 В, частотой 45 - 65 Гц; Напряжение постоянного тока 9 В (6 гальванических элементов типа LR14) |
Г абаритные размеры, мм, (длина х ширинахвысота) |
265x185x110 |
Масса, кг |
2,1 |
Нормальные условия применения:
|
От + 10 до + 30 От 40 до 60 |
Рабочие условия применения:
|
От - 10 до + 50 до 95 без конденсации (при температуре от 0 до + 40 °С) |
Ссылки на другие типы СИ
- 39421-08 Весы вагонные
- 43156-09 Весы электронные
- 77685-20 Угломеры цифровые
- 37551-08 Амперметры и вольтметры ана...
- 80163-20 Система измерительная котел...
- 50048-12 Система автоматизированная ...
- 11385-88 Источники постоянного тока
- 48129-11 Регистраторы спектра оптиче...
- 81986-21 Газоанализаторы
- 79375-20 Комплексы постоянного контр...
